设备核心特点：

✅支持CoDeSys V3.5 SP16及以上编程，完全兼容IEC61131‑3五种编程语言；支持CANopen主/从站、Modbus‑RTU主/从站；USB‑C程序下载调试；DIN35导轨卡扣式安装
✅本机IO资源：9路24V DI（NPN/PNP可接线切换）；11路继电器输出（单路220VAC/24VDC 1.5A）；1路AI、2路AO（电压/电流订货可选，12bit）；1×CAN，1×RS232，2×RS485；PWR/SYS/RUN/ERR系统状态指示灯；弹簧插拔式接线端子
✅电气隔离：CAN、RS485通信侧1500VDC电气隔离；DC24V供电；继电器隔离输出；不具备GC‑Bus背板扩展接口；可独立作为控制主机
✅紧凑型壳体；系统+IO状态直观指示灯；拨码开关实现PLC运行/停止，硬件复位按键；CAN总线需外接120Ω终端电阻
✅‑40℃~+85℃工业宽温；内置RTC实时时钟；浮点数运算；EN系列EMC抗干扰；适合小型设备逻辑控制、模拟量闭环、CAN/Modbus总线控制

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

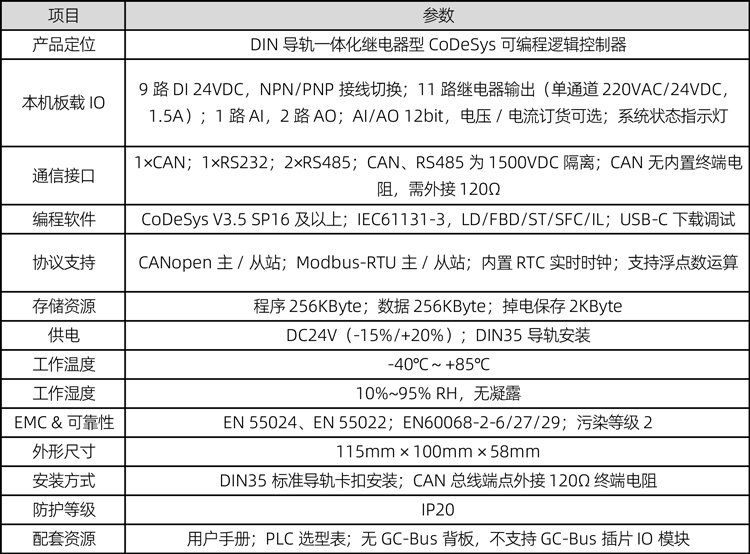

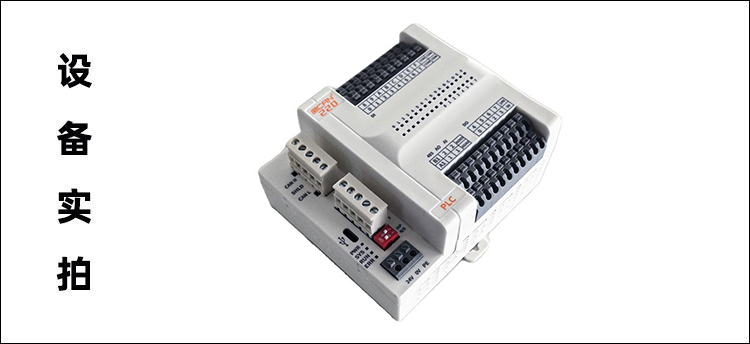

GCAN‑PLC‑220R为DIN导轨安装一体化继电器输出型可编程逻辑控制器。采用CoDeSys V3.5 SP16及以上软件开发，遵循IEC61131‑3标准，支持LD、FBD、ST、SFC、IL五种编程语言；本机集成9路数字量输入、11路继电器输出、1路模拟量输入、2路模拟量输出；通信接口包含1路CAN、1路RS232、2路RS485；支持CANopen主/从站、Modbus‑RTU主/从站协议；CAN、RS485具备1500VDC电气隔离；DC24V供电，CAN总线无内置终端电阻，网络两端需要外接120Ω匹配电阻；不支持GC‑Bus背板IO扩展。

通讯配置：USB‑C接口用于程序下载与调试；硬件拨码开关切换PLC运行/停止，硬件复位按键；DI支持NPN/PNP通过接线方式切换；继电器单通道最大负载220VAC/24VDC 1.5A；模拟量AI/AO支持电压、电流版本订货可选；DIN导轨卡扣安装，插拔式接线端子；PWR绿灯常亮供电正常，SYS闪烁初始化完成，RUN闪烁程序运行，ERR红灯闪烁系统故障。适合小型自动化专机、控制柜；开关量逻辑控制、模拟量闭环调节、CAN总线、Modbus‑RTU分布式控制场景。

✅本机IO与控制能力：9路24V DI（NPN/PNP接线切换）；11路继电器输出，单通道1.5A；1AI+2AO，12bit分辨率，电压/电流订货可选；内置RTC实时时钟，支持浮点数运算；PWR/SYS/RUN/ERR系统状态LED指示灯；弹簧插拔式接线端子。
✅软件与协议能力：CoDeSys V3.5 SP16及以上，IEC61131‑3全部5种编程语言；支持CANopen主站/从站、Modbus‑RTU主站/从站；256K程序空间、256K数据空间，2K掉电保存；USB‑C下载调试；硬件拨码控制运行停止。
✅适配兼容性：CAN对接CANopen从站设备；RS485对接Modbus‑RTU仪表、变频器；无GC‑Bus背板，不能挂载GC系列GC‑Bus插片IO模块。
✅存储与可靠性：CAN、RS485通信侧1500VDC电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：DC24V（‑15%/+20%）供电；DIN35导轨卡扣式安装；系统状态指示灯；插拔式接线端子；CAN总线需要外接120Ω终端电阻。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度10%~95%RH无凝露；IP20防护等级。

✅小型设备开关量逻辑控制，模拟量闭环调节；继电器输出直接驱动电磁阀、接触器
✅自动化专机、成套控制柜；CANopen总线组网、Modbus‑RTU对接变频器、仪表传感器
✅可外接CAN网关、Modbus网关、光纤转换器扩展系统，本机不支持GC‑Bus背板IO扩展

注：本型号为独立PLC主机，没有GC‑Bus背板接口，不能挂载GC‑Bus系列插片IO模块；CAN接口无内置120Ω终端电阻，CAN总线网络两端必须外接120Ω匹配电阻；DI通过接线实现NPN/PNP切换；继电器输出单通道最大1.5A；RUN闪烁代表程序运行，ERR闪烁代表系统故障。

场景提示：场景不在列表，可联系技术评估IO配置、总线组网适配+报价

✅将GCAN‑PLC‑220R卡扣固定在DIN导轨；接入DC24V供电；完成DI、继电器、AI/AO、CAN/RS485接线；CAN总线两端外接120Ω终端电阻；拨码开关设置运行模式，设备上电。
✅使用CoDeSys V3.5 SP16及以上软件，通过USB‑C接口下载用户工程程序；支持LD、FBD、ST、SFC、IL五种IEC61131‑3编程语言。
✅本地IO逻辑：程序直接读写本机DI输入、继电器DO输出、AI模拟量输入、AO模拟量输出，实现逻辑运算、模拟量闭环控制。
✅总线通讯能力：CANopen主站/从站访问CANopen设备；Modbus‑RTU主站/从站通过RS485读写Modbus仪表变频器；支持浮点数运算、RTC时钟读取。
✅模块指示灯：PWR绿灯常亮=供电正常；SYS绿灯闪烁=初始化完成；RUN绿灯闪烁=用户程序正常运行；ERR红灯闪烁=系统故障；排查供电、接线、程序、总线终端电阻。

备注：独立PLC主机，不具备GC‑Bus背板，无法使用GC‑Bus插片IO模块；CAN总线务必外接120Ω终端电阻；USB‑C用于程序下载调试；硬件拨码切换运行/停止。

Q：GCAN‑PLC‑220R可以接GC‑Bus系列插片IO扩展模块吗？
A：不可以，本机没有GC‑Bus背板接口，不能拼接GC‑Bus IO模块，为本机IO固定的独立PLC控制器。

Q：DI输入支持NPN和PNP吗？
A：支持，不需要拨码，通过COM端接线方式切换NPN漏型/PNP源型输入。

Q：继电器输出最大负载是多少？
A：单通道继电器最大负载220V AC 1.5A、24V DC 1.5A；带负载最大动作频率6次/分钟。

Q：CAN总线自带终端电阻吗？
A：CAN端口没有内置120Ω终端电阻，CAN总线拓扑两个端点必须外接120Ω终端匹配电阻。

Q：用什么软件编程？
A：CoDeSys V3.5 SP16及以上版本，遵循IEC61131‑3标准，USB‑C接口下载调试。

Q：PWR、SYS、RUN、ERR指示灯分别代表什么？
A：PWR绿灯常亮：供电正常；SYS绿灯闪烁：初始化完成；RUN绿灯闪烁：用户程序运行；ERR红灯闪烁：系统发生故障。

Q：模块需要什么供电？
A：DC24V直流供电，允许‑15%/+20%电压波动。

Q：可以做CANopen主站吗？
A：支持，同时支持CANopen主站、从站；Modbus‑RTU主站、从站。

✅用户使用手册

www.gcgd.net/filedownload/3056856
