设备核心特点：

✅标准Profinet从站，双RJ45网口支持菊花链拓扑，100Mbps速率，站间距离最大100m，兼容西门子S7‑200SMART/1200/1500/300/400系列PLC
✅GC‑BUS模块化扩展，最多挂载32个GC系列IO端子模块，数字量/模拟量/热电阻/热电偶/PWM/计数器混合自由组合
✅支持自动组态，无需PC软件配置；最大340字节输入、340字节输出过程映像；1500Vrms电气隔离
✅DC24V工业供电；标准DIN35导轨卡扣自锁安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多组指示灯快速定位总线与IO故障
✅附赠终端端子模块；USB接口用于固件升级；‑40℃~+85℃宽温工业设计

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

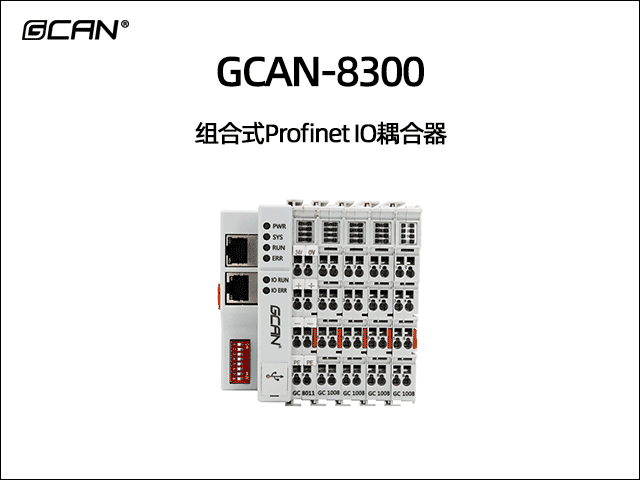

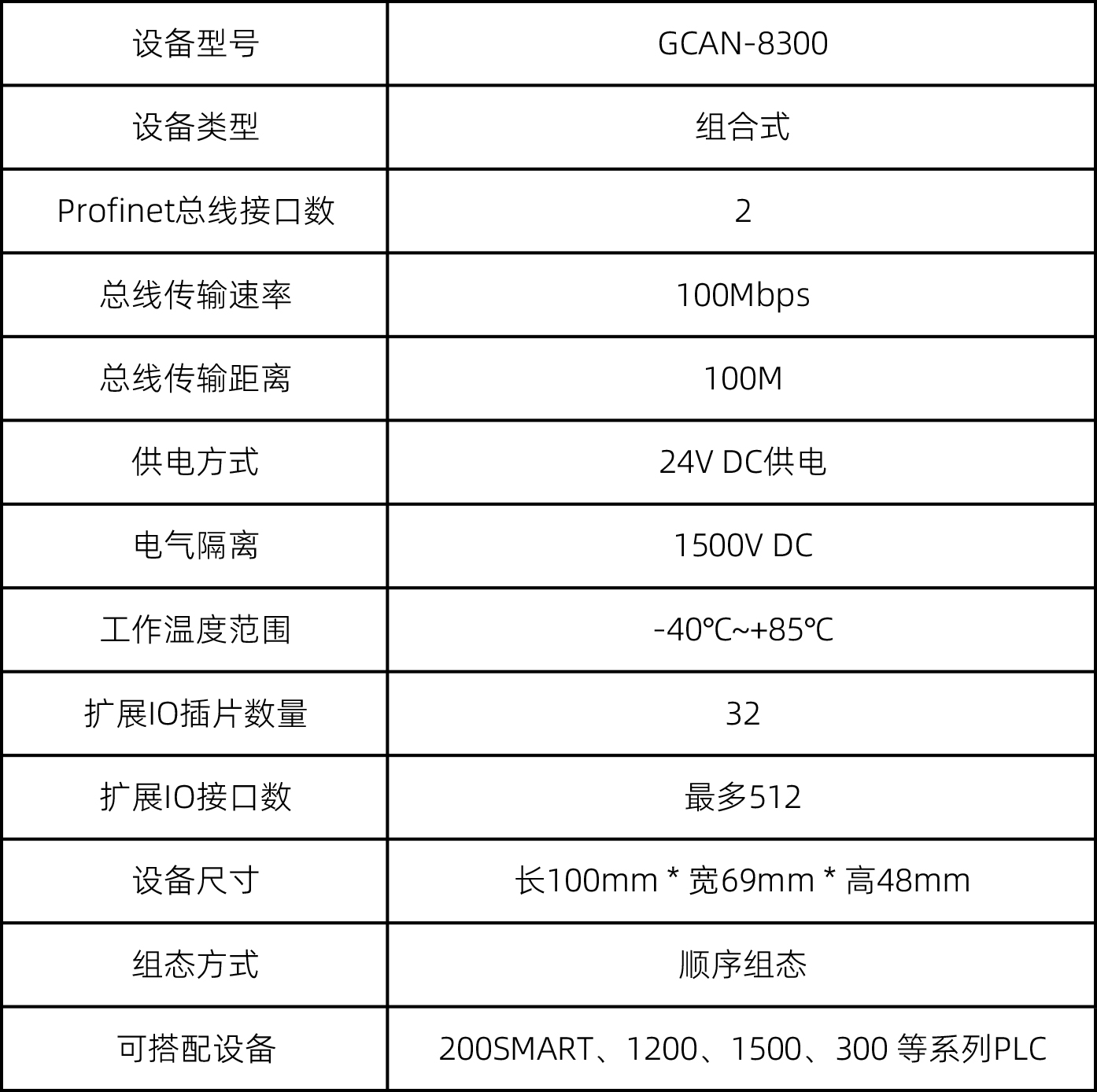

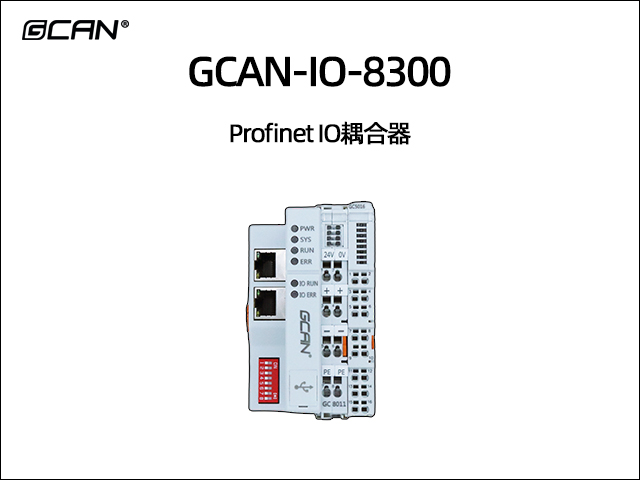

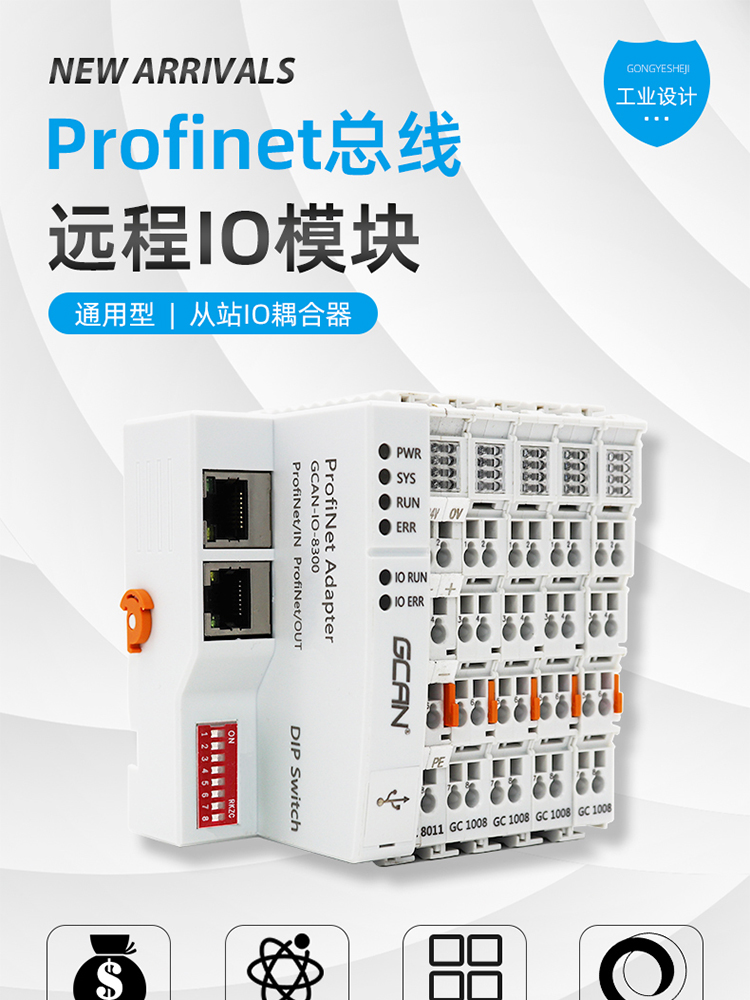

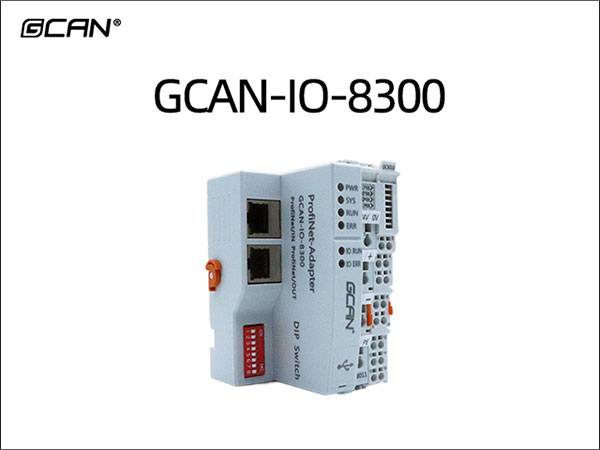

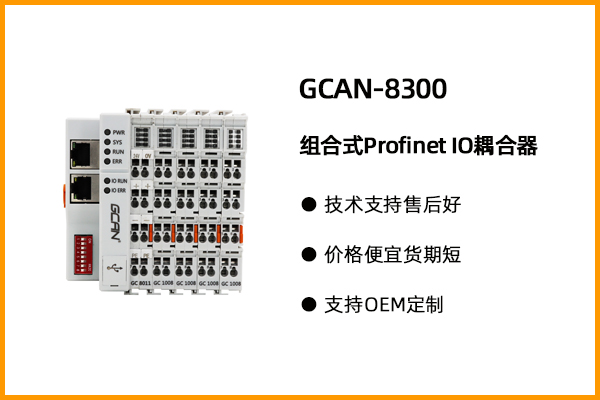

GCAN‑IO‑8300为工业级Profinet总线耦合器，作为Profinet从站，通过GC‑BUS背板总线外接GC系列各类IO端子模块，构建分布式远程IO节点。

‑40℃~+85℃宽温工业工作；双RJ45实现Profinet菊花链布线；支持自动组态，无需上位机配置软件；单台耦合器最多扩展32个IO端子模块，可混合选配数字量输入输出、模拟量、PT100热电阻、热电偶、高速计数器、PWM输出模块；最大支持340字节输入、340字节输出过程数据；1500Vrms电气隔离；DIN导轨自锁卡扣安装，配套终端端子模块随货附赠；适配西门子全系列Profinet PLC，用于工业现场分散信号采集与输出控制。

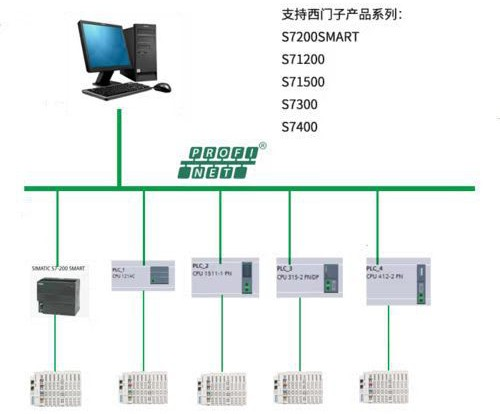

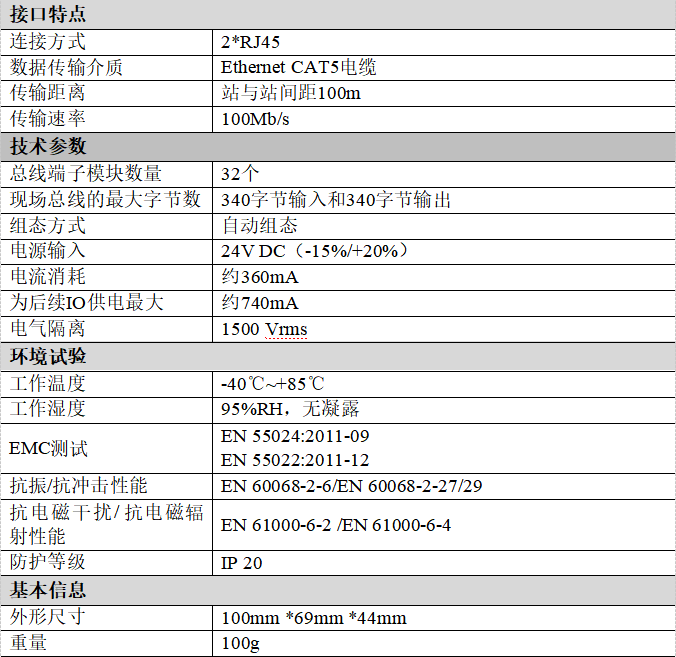

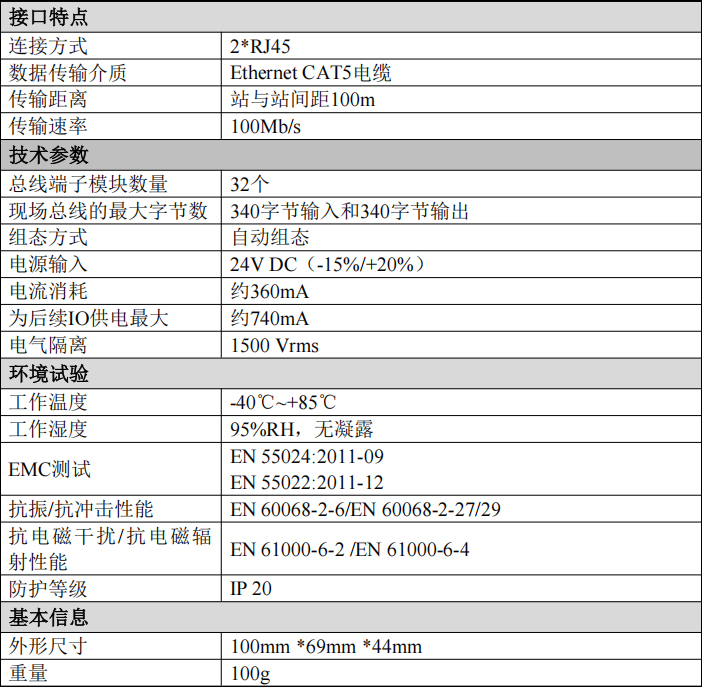

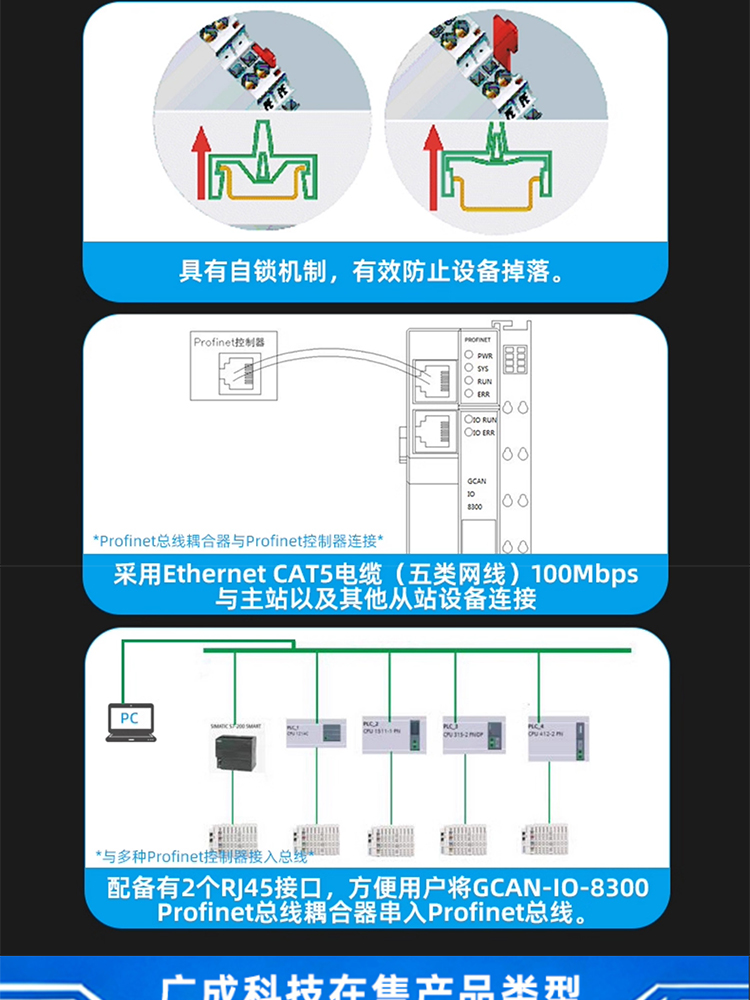

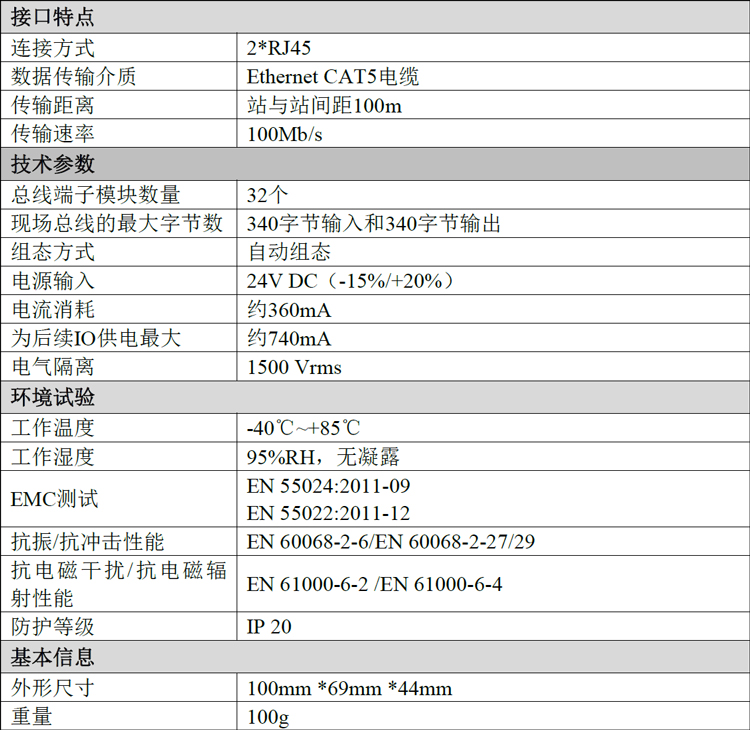

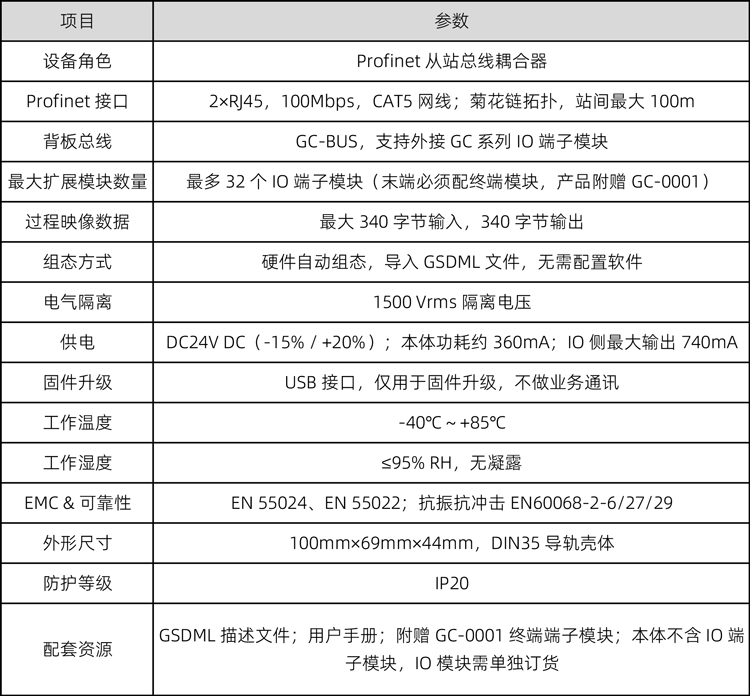

✅Profinet总线能力：双RJ45网口，100Mbps，CAT5网线，支持菊花链级联，站间最大100米；标准Profinet从站，兼容西门子S7‑200SMART、S7‑1200、S7‑1500、S7‑300、S7‑400。
✅模块化自由扩展：GC‑BUS背板总线，最多连接32个GC系列IO端子；数字量、模拟量、热电阻、热电偶、高速计数器、PWM模块任意混合组合，灵活匹配现场IO点数与信号类型。
✅自动组态免配置：IO模块组装完成后自动识别模块类型与通道，无需PC软件做参数配置，导入GSDML文件到PLC工程即可使用。
✅电气隔离防护：1500Vrms电气隔离；满足EN系列工业EMC、抗振动冲击标准，控制柜恶劣环境稳定运行。

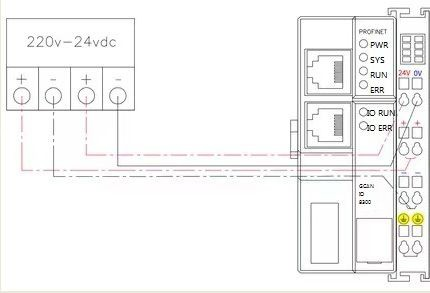

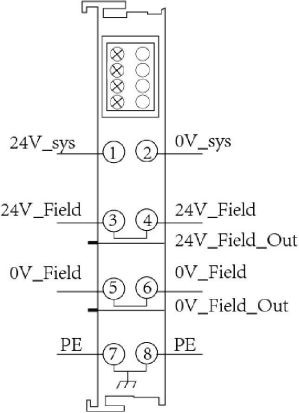

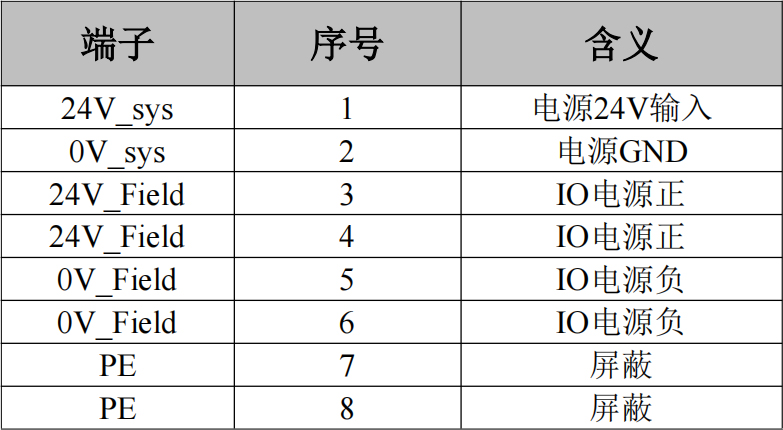

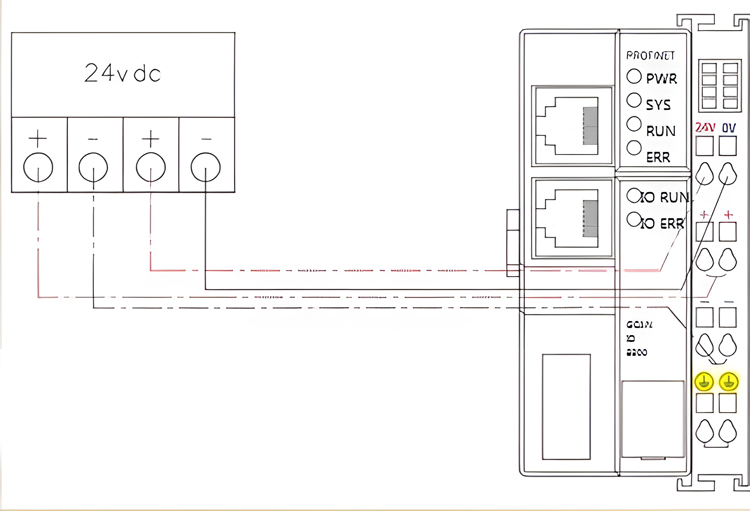

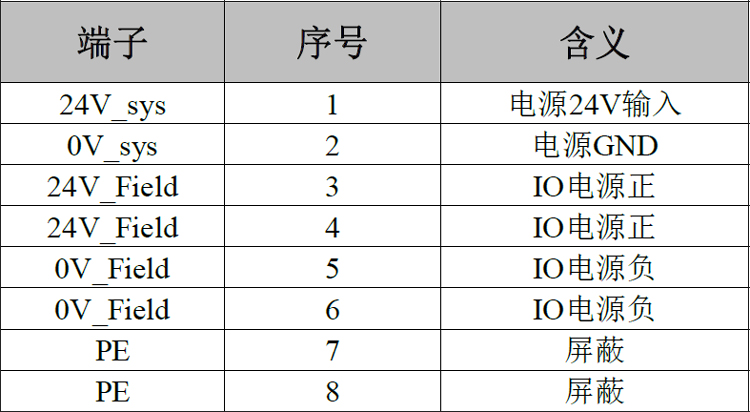

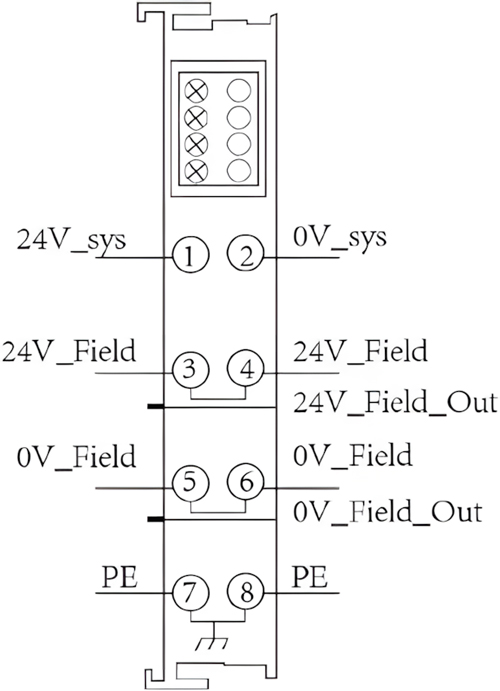

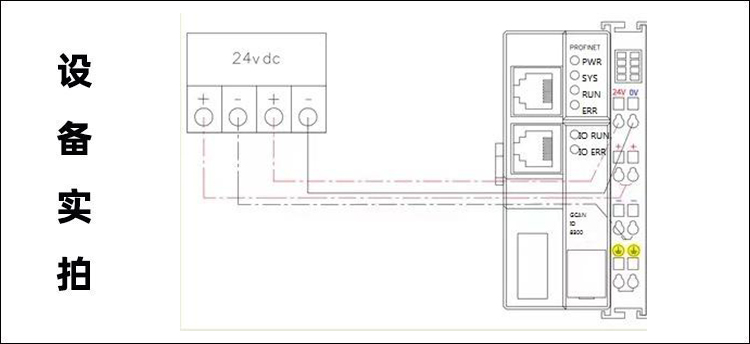

✅供电能力：DC24V（‑15%~+20%）供电；耦合器本体消耗约360mA；向后端IO模块最大输出740mA电流。

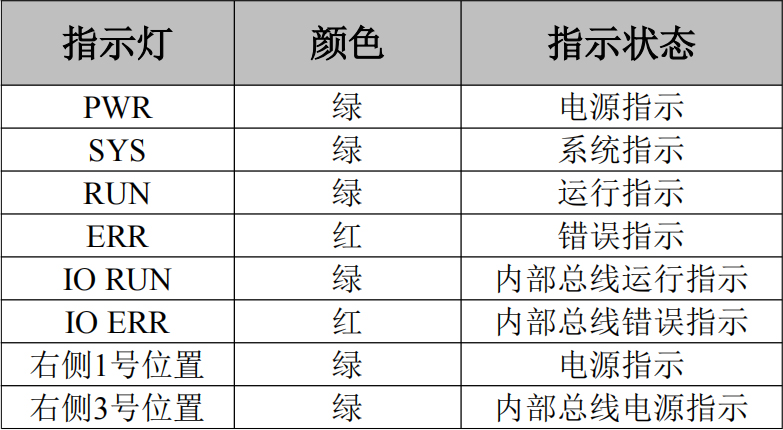

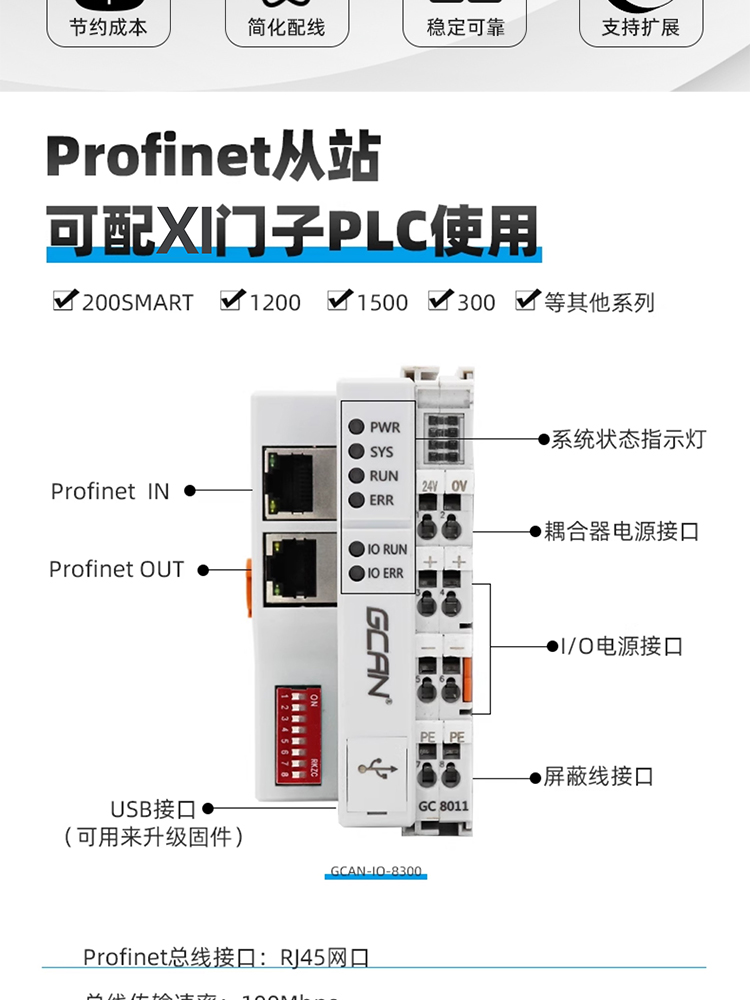

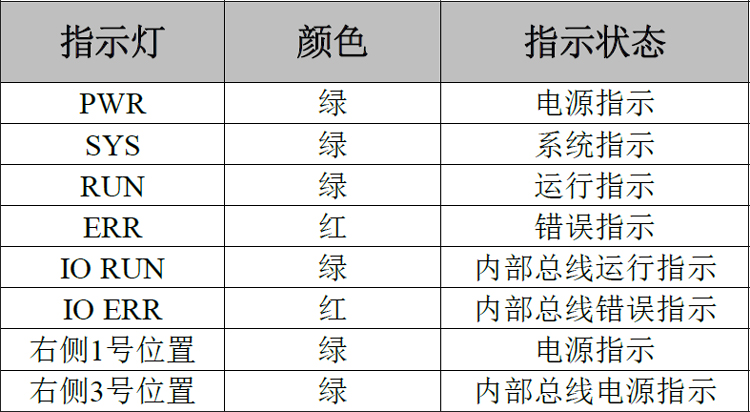

✅安装与接口：DIN35导轨自锁卡扣安装；USB接口仅用于固件升级；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多路状态指示灯，区分Profinet总线与GC‑BUS背板IO总线故障。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度最大95%RH无凝露，IP20防护。

✅西门子Profinet PLC系统，控制柜外分布式远程IO采集与控制，减少现场布线工作量
✅工厂自动化产线，混合采集数字量开关、模拟量电压电流、PT100热电阻、热电偶温度信号
✅机械设备改造，新增远程IO节点，接入现有Profinet工业总线

注：本型号耦合器本体无IO通道，必须外接GC系列IO端子模块；节点最右端必须安装GC‑0001终端模块；USB口仅固件升级，不能做业务通讯。

温馨提示：场景不在列表，可联系技术评估适配 + 报价

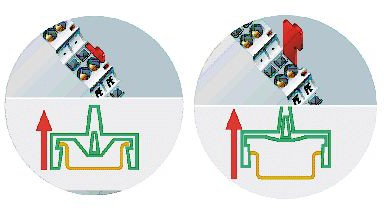

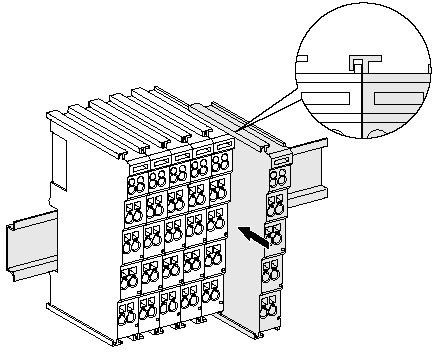

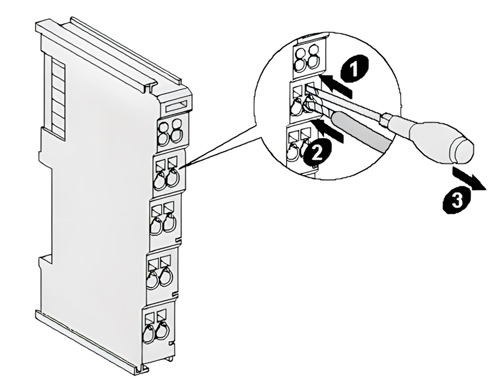

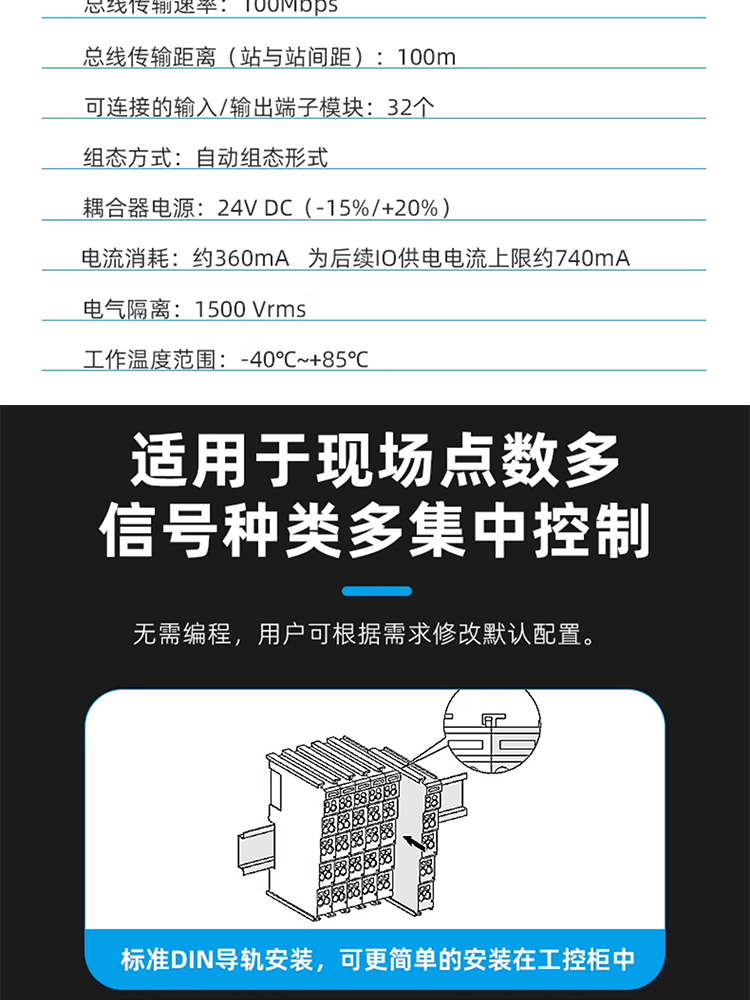

✅DIN导轨安装，将GC系列IO端子模块依次插接在耦合器右侧，最末端加装GC‑0001终端模块，硬件组装完成自动识别全部IO模块。

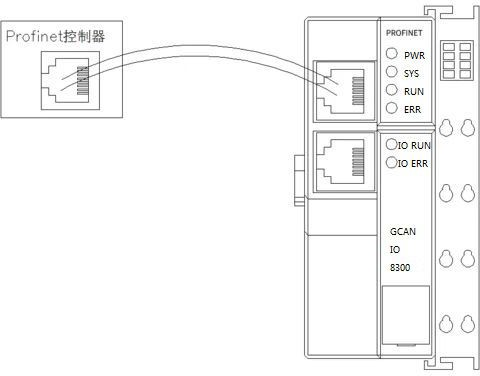

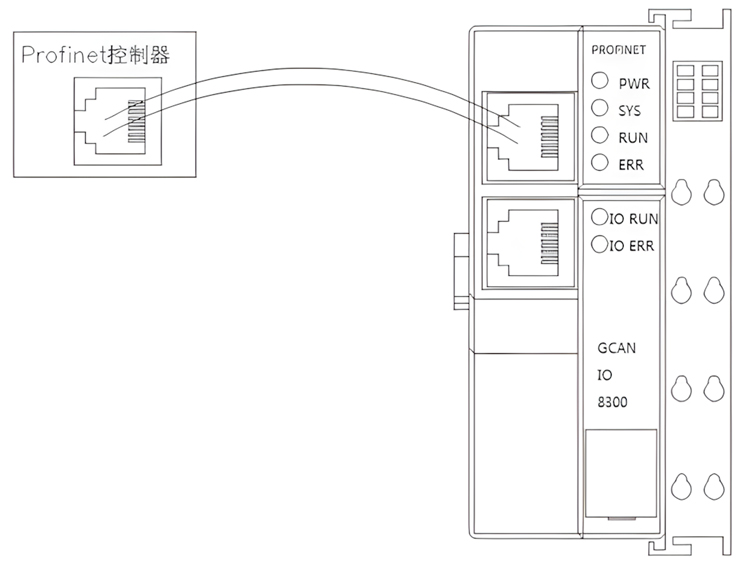

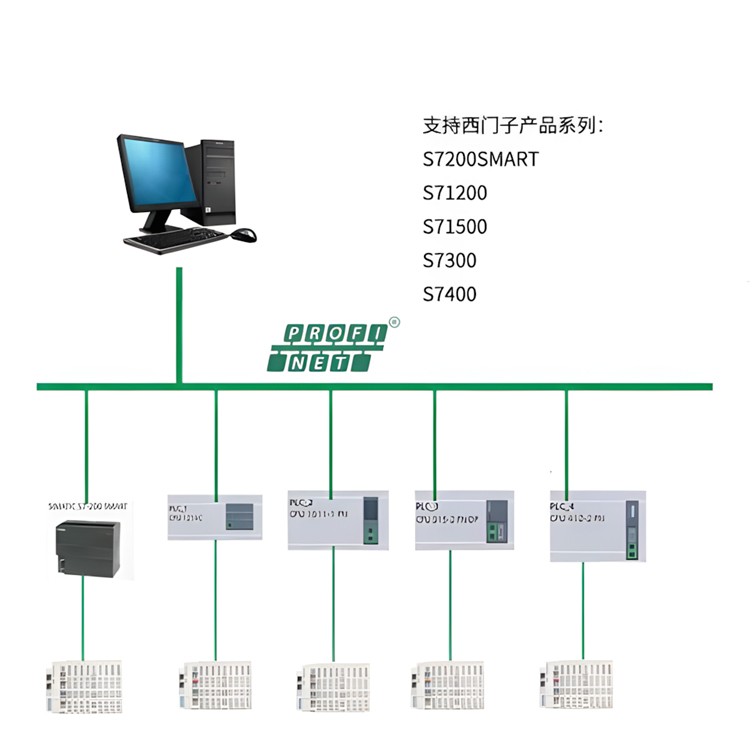

✅双RJ45网口接入Profinet总线，菊花链方式串联多台从站；PLC工程导入GSDML设备描述文件即可完成通讯，无需额外PC配置软件。

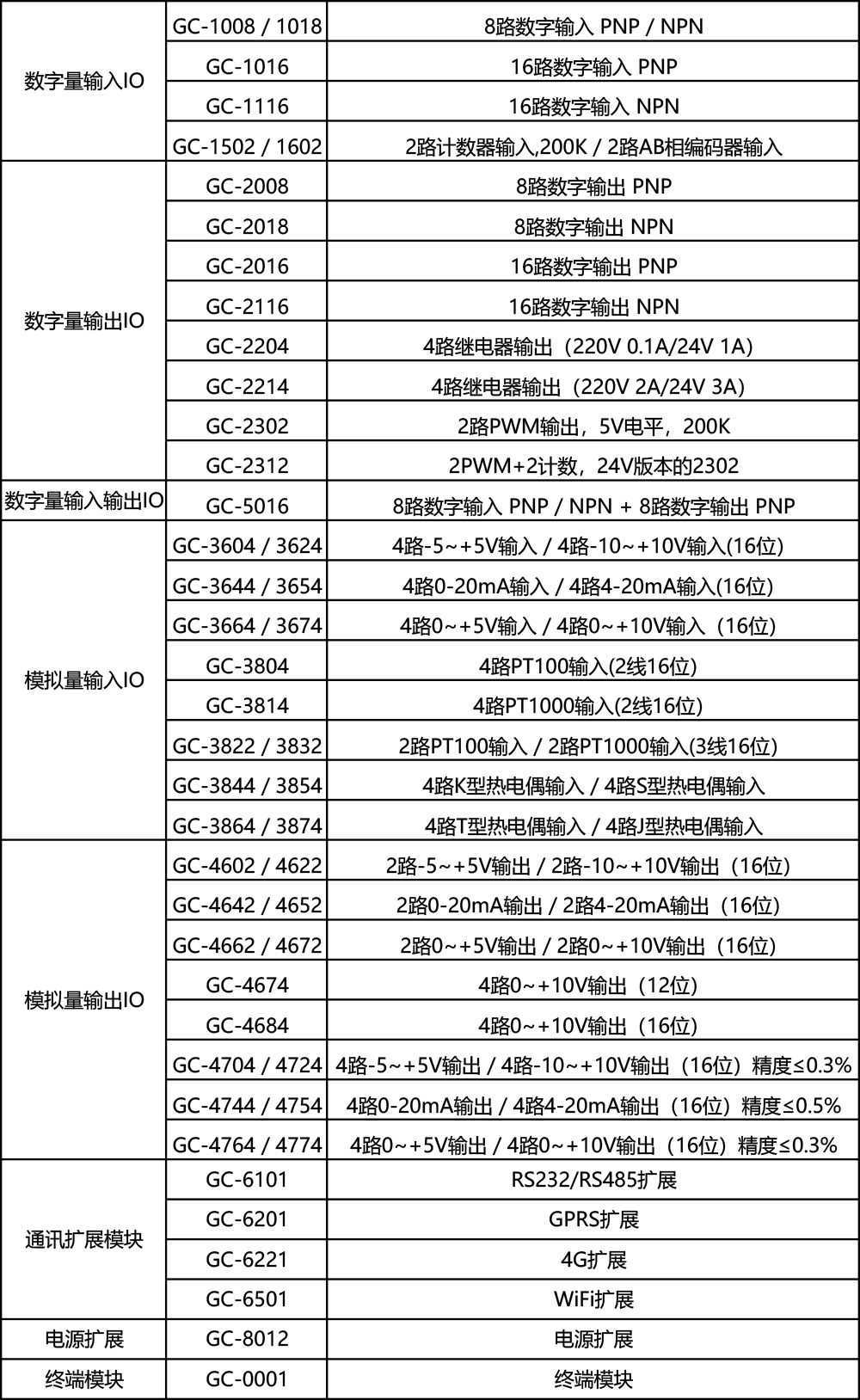

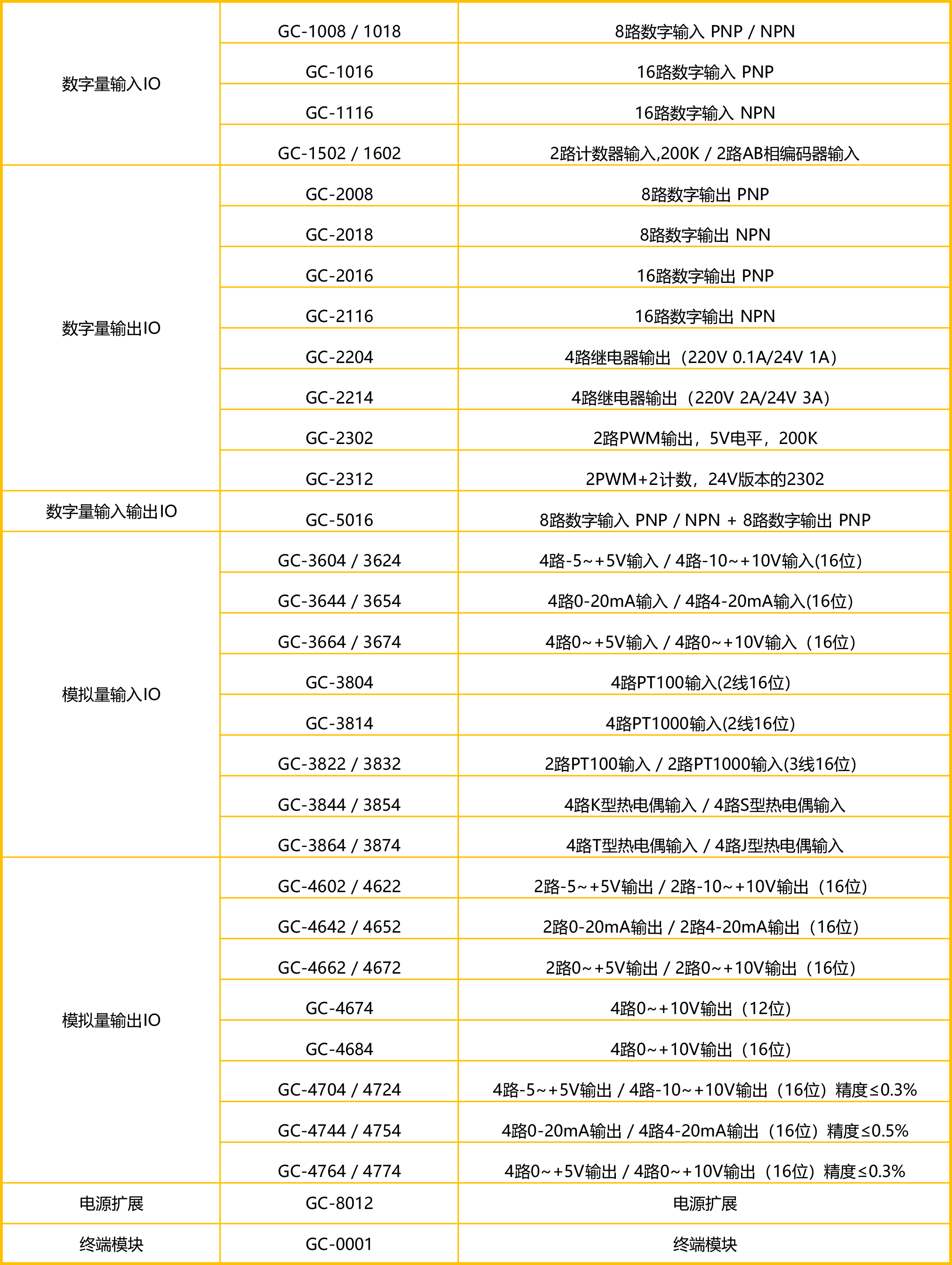

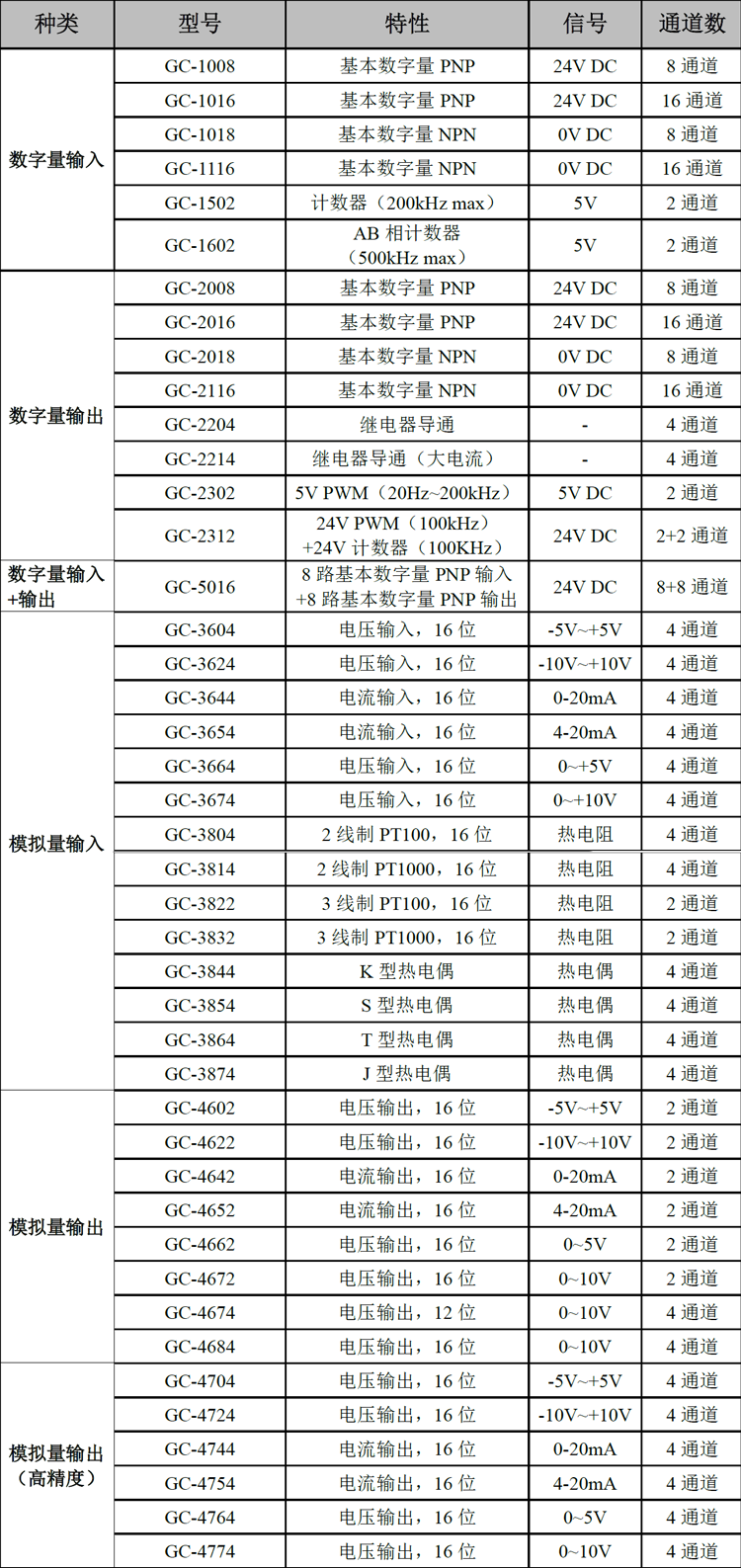

✅实现远程IO信号采集输出：数字量DI/DO、模拟量AI/AO、PT100热电阻、热电偶、高速计数器、PWM信号，映射到PLC过程映像区读写。

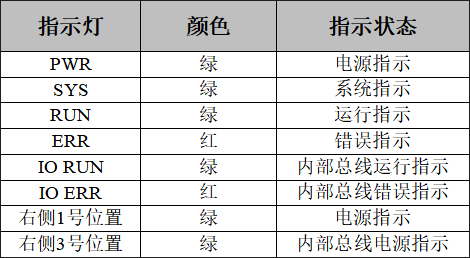

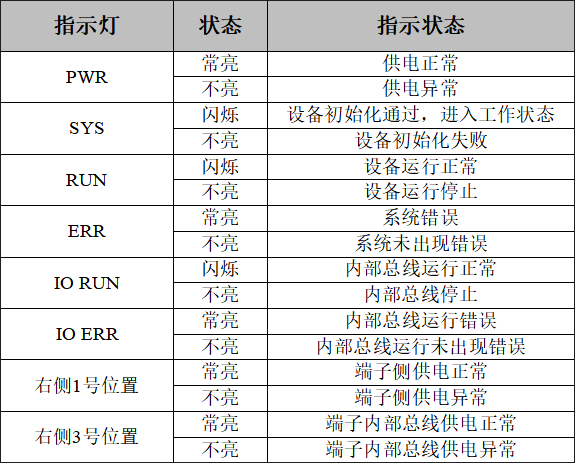

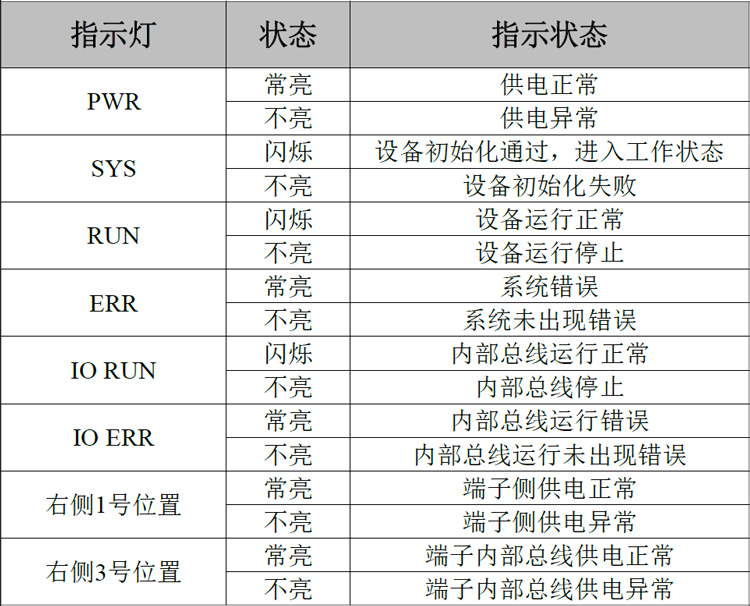

✅PWR/SYS/RUN/ERR指示灯反映Profinet总线状态；IO‑RUN/IO‑ERR指示灯专门反馈GC‑BUS背板IO总线运行与故障，快速区分是上层总线还是IO子模块故障。
✅USB接口仅用于后期固件升级，正常运行不需要接USB；参数全部硬件自动识别，上电脱机独立运行。

备注：耦合器本体不带IO通道，GC‑1008、GC‑3654等IO端子模块需要单独订货；整套节点最右侧必须安装终端模块，否则GC‑BUS无法正常工作。

Q：GCAN‑IO‑8300本身自带IO通道吗？
A：耦合器本体没有IO通道，需要外接GC系列IO端子模块；GC‑0001终端模块产品附赠。

Q：需要专门配置软件来设置IO吗？
A：不需要，模块插接完成自动组态；PLC侧导入GSDML描述文件即可识别全部IO点。

Q：最多可以接多少个IO端子模块？
A：单台耦合器最多支持32个GC系列IO端子模块，末端务必接终端模块。

Q：USB接口是用来调试通讯的吗？
A：USB仅用于固件版本升级，正常工作状态不需要接USB，不做业务数据通讯。

Q：可以兼容哪些PLC？
A：作为标准Profinet从站，适配西门子S7‑200SMART、S7‑1200、S7‑1500、S7‑300、S7‑400系列Profinet主站PLC。
