设备核心特点：

✅符合IEC‑61131‑3标准，仅支持CODESYS V3.5 SP16及以上内核，ST/LD/FBD/SFC/IL五种编程语言，国产四核处理器主频800MHz，纳秒级指令处理速度
✅GC‑Bus背板扩展架构：主控无板载IO，最大可扩展32个GC系列IO模块；模块插入自动组态、自动分配IO地址；IO模块数量超过16片需搭配GC‑8012供电扩展模块；整套链路末端必须装配GC‑0001终端模块
✅总线接口：1路独立RJ45以太网、1路以太网/EtherCAT复用接口；2路CAN（CAN1隔离、CAN2非隔离）；1路RS232、1路隔离RS485；原生支持EtherCAT主站（16轴，最大127从站）、CANopen、Modbus‑RTU/TCP主从站；CAN、RS485接口1500V DC电气隔离；CAN无内置终端电阻，总线两端需外接120Ω
✅DC24V工业供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多组状态指示灯；盖板内RUN/STOP程序拨码、IAP复位按键，恢复出厂IP：192.168.1.30/192.168.2.30；以太网口用于程序下载与业务通讯
✅大容量程序/数据/掉电存储，内置实时时钟；‑40℃~+80℃工业宽温；支持PLC程序加密、Trace追踪诊断；用户程序下载完成脱机独立运行，全国产硬件方案

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

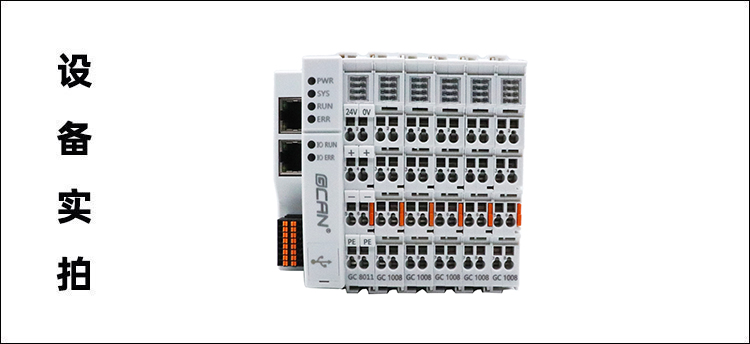

GCAN‑PLC‑521C为DIN导轨安装全国产四核高性能EtherCAT主站可编程逻辑控制器，采用国产四核800MHz处理器，仅支持CODESYS V3.5 SP16及以上开发环境，完全遵循IEC‑61131‑3编程标准。主控单元不自带本机IO，依靠GC‑Bus背板总线外接GC系列IO模块；最大可接入32片GC系列IO模块，模块即插即用自动组态、自动分配IO地址；当扩展模块数量大于16片时，必须增加GC‑8012供电扩展模块保障背板供电；整套扩展链路最右端必须安装GC‑0001终端模块，否则GC‑Bus总线报错，IO模块无法工作。

通讯配置：1路独立RJ45以太网、1路以太网/EtherCAT复用口；2路CAN总线（CAN1隔离，CAN2非隔离）；1路RS232、1路隔离RS485；原生支持EtherCAT主站，最多16运动轴，最大接入127个EtherCAT从站，同时支持CANopen、Modbus‑RTU/TCP主从站协议；CAN、RS485具备1500V DC电气隔离；CAN总线无内置终端电阻，总线两端外接120Ω；配备盖板内RUN‑STOP程序拨码、IAP复位按键恢复双网口出厂IP；内置RTC实时时钟，支持程序加密、Trace故障追踪诊断；程序与掉电变量存储于板载Flash，下载完成后脱机独立运行。适合国产化项目、EtherCAT运动控制项目，IO点数按需灵活配置，数字量、模拟量、热电阻、热电偶混合采集输出；CANopen、Modbus多协议混合组网的成套自动化设备、专机、分布式总线端子控制场景。

✅GC‑Bus扩展能力：主控本体无板载IO；GC‑Bus背板总线，最大支持32片GC系列IO模块；模块插入自动组态、自动分配IO地址，无需手动设置；IO品类覆盖数字量DI/DO、电压/电流AI/AO、PT100/PT1000、热电偶、高速计数、PWM模块；扩展模块＞16片需增加GC‑8012供电扩展模块；整套扩展链路末端必须装配GC‑0001终端模块。
✅可编程运算能力：国产四核处理器，主频800MHz，纳秒级指令处理；仅支持CODESYS V3.5 SP16及以上；遵循IEC‑61131‑3，支持ST、LD、FBD、SFC、IL；内置EtherCAT主站、CANopen、Modbus‑RTU/TCP功能块；支持16轴EtherCAT运动控制、Trace追踪、PLC程序加密、浮点数运算，内置RTC实时时钟。
✅总线通讯能力：1路RJ45以太网；1路以太网/EtherCAT复用接口；2路CAN（CAN1隔离，CAN2非隔离）；1路RS232；1路隔离RS485；CAN1、RS485通道1500V DC电气隔离；完整支持EtherCAT主站（16轴，最大127从站）、CANopen主站/从站、Modbus‑RTU/TCP主站/从站；CAN无内置终端电阻，总线两端外接120Ω；双网口均可承担程序下载与业务数据交互。

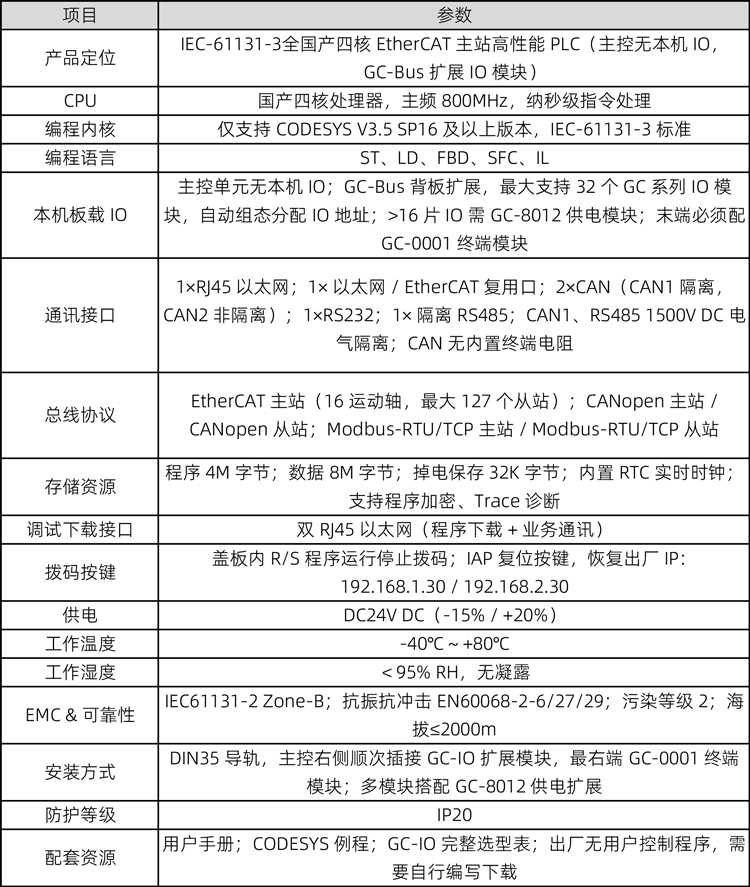

✅存储与可靠性：程序4M字节，数据8M字节，掉电保存32K字节；硬件看门狗；满足IEC61131‑2 Zone‑B EMC；X/Y/Z三轴抗振动冲击EN60068‑2‑6/27/29。
✅供电与安装：DC24V（‑15%~+20%）供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR系统及扩展总线状态指示灯；盖板内RUN/STOP程序运行停止拨码、IAP复位按键恢复双网口出厂IP；以太网为下载+业务通讯口；大于16片IO模块需配GC‑8012；整套链路右端必须GC‑0001终端模块。
✅宽温工业设计：‑40℃~+80℃工作温度；工作湿度＜95%RH无凝露；IP20防护等级。

✅国产化替代项目、EtherCAT运动控制项目，支持最多16轴运动，接入最大127台EtherCAT伺服/步进从站；IO点数按需灵活配置，自由选配数字量DI/DO、模拟量AI/AO、PT100、热电偶、高速计数/PWM各类GC扩展IO模块
✅CANopen总线组网；支持Modbus‑RTU/TCP混合总线，对接串口仪表、变频器、以太网上位设备
✅国产化运动专机、自动化试验机，后期IO点位变更直接增减GC扩展模块，不用更换主控硬件；IO模块数量超过16片搭配GC‑8012扩展供电

注：本型号主控本体不带IO，必须搭配GC系列IO扩展模块以及GC‑0001终端模块整套使用；扩展IO＞16片需要增加GC‑8012供电模块；仅支持CODESYS编程，不支持OpenPCS；两路CAN总线均无内置终端电阻，各CAN总线物理两端外接120Ω；以太网/EtherCAT为复用接口；硬件为全国产化方案；缺少GC‑0001终端模块会IO‑ERR报错，扩展IO全部无法工作。

场景提示：场景不在列表，可联系技术评估IO模块组合、EtherCAT轴数适配+报价

✅DIN导轨卡扣式安装GCAN‑PLC‑521C主控，主控右侧顺次插接GC系列IO扩展模块，整套链路最右端安装GC‑0001终端模块；IO数量大于16片时接入GC‑8012供电扩展模块；接入DC24V主控电源，IO回路独立供电；完成EtherCAT网口、两路CAN、RS232、RS485、以太网接线；每一路CAN总线物理两端外接120Ω终端电阻。
✅PC端使用CODESYS V3.5 SP16及以上软件，选用IEC‑61131‑3五种编程语言，调用内置EtherCAT运动控制、CANopen、Modbus‑RTU/TCP、模拟量处理、高速计数、PWM功能块编写用户控制逻辑；GC‑Bus总线上IO模块插入后设备自动完成IO组态、自动分配IO地址。
✅通过任意RJ45以太网接口连接设备，编译工程下载用户程序至控制器内部存储；支持盖板拨码开关实现程序RUN/STOP启停、IAP按键恢复双网口出厂IP；支持PLC程序加密、Trace故障追踪诊断。
✅设备上电后脱机独立运行用户程序；读取全部GC扩展IO模块的数字量、模拟量、温度信号，输出控制信号；执行EtherCAT多轴运动控制、CANopen、Modbus‑RTU/TCP多总线数据交互；支持时钟读取、变量掉电保存。
✅PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR指示灯反馈电源、系统、程序运行、GC‑Bus扩展总线状态，快速定位主控、扩展模块或者终端模块故障。

备注：主控出厂为空，必须下载用户应用程序才可以实现控制；整套扩展链路必须装配GC‑0001终端模块；两路CAN总线务必各自外接终端电阻；本型号不支持OpenPCS，仅CODESYS可用；以太网/EtherCAT为硬件复用接口；以太网既用于程序下载也参与业务通讯；硬件采用全国产芯片方案。

Q：GCAN‑PLC‑521C拿到手直接IO与运动控制吗？
A：不可以，主控本体不带IO，必须选配GC系列IO扩展模块+GC‑0001终端模块；同时需要CODESYS编写并下载IEC‑61131‑3用户应用程序；本型号不支持OpenPCS。

Q：IO扩展模块需要手动拨码设置地址吗？
A：不需要，GC‑Bus总线自动识别模块类型，自动分配IO地址，无需手动组态。

Q：EtherCAT最大支持多少轴、多少个从站？
A：最大支持16个运动轴，最多接入127个EtherCAT从站设备。

Q：最多可以接多少个IO模块？超过16片要做什么？
A：硬件最大支持32个GC系列IO模块；模块数量大于16片时，需要额外增加GC‑8012供电扩展模块保障IO供电。

Q：两路CAN接口自带终端电阻吗？
A：两路CAN接口都没有内置终端电阻，每一路CAN总线物理两端必须外接120Ω终端电阻，CAN1为隔离，CAN2非隔离。

Q：不装GC‑0001终端模块会怎么样？
A：IO‑ERR红灯常亮，GC‑Bus扩展总线异常，全部扩展IO模块无法正常工作。

Q：以太网口只能用来下载程序吗？
A：不是，双网口均可承担程序下载调试，同时作为业务接口运行Modbus‑TCP、EtherCAT总线业务。

Q：521C和普通521的区别？
A：GCAN‑PLC‑521C为全国产硬件版本，处理器采用国产四核800MHz；功能、接口、软件、IO扩展能力与GCAN‑PLC‑521完全一致。
