Modbus/TCP-CAN网关

  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
  • Modbus/TCP-CAN网关
品牌:
广成科技
型号:

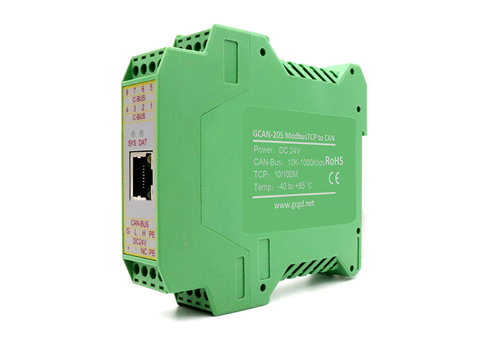

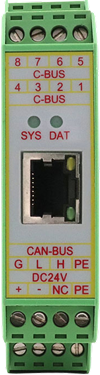

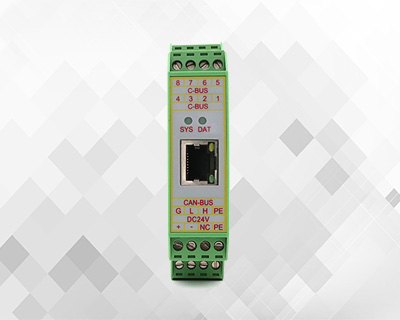

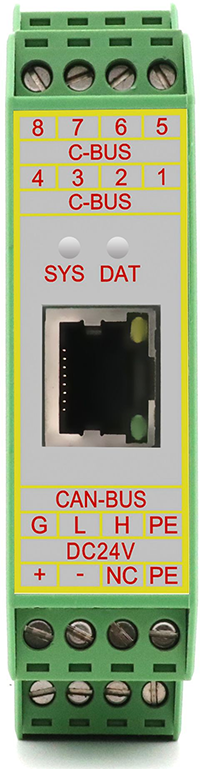

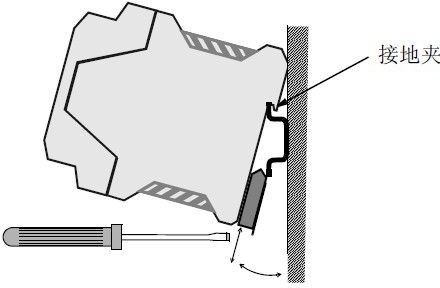

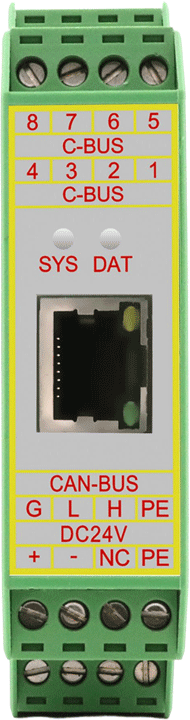

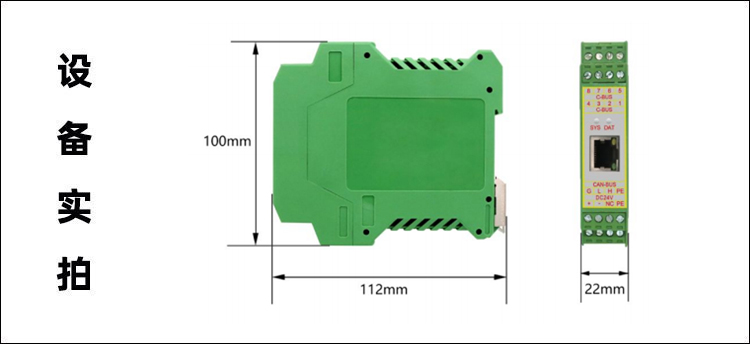

GCAN-205
Modbus/TCP-CAN
应用:
●Modbus协议以太网通讯转换成CAN通讯
●PLC、DCS等设备接入CAN总线网络
点击购买
  •
           Modbus协议是电子工业设备上应用最为广泛的一种通用语言,现已成为一种通用的工业标准。此协议支持传统的RS-232、RS-422、RS-485和以太网设备,通过此协议,各种Modbus设备(如PLC、DCS、HMI、各种仪表等)之间经由网络或串行链路可以相互进行通信。

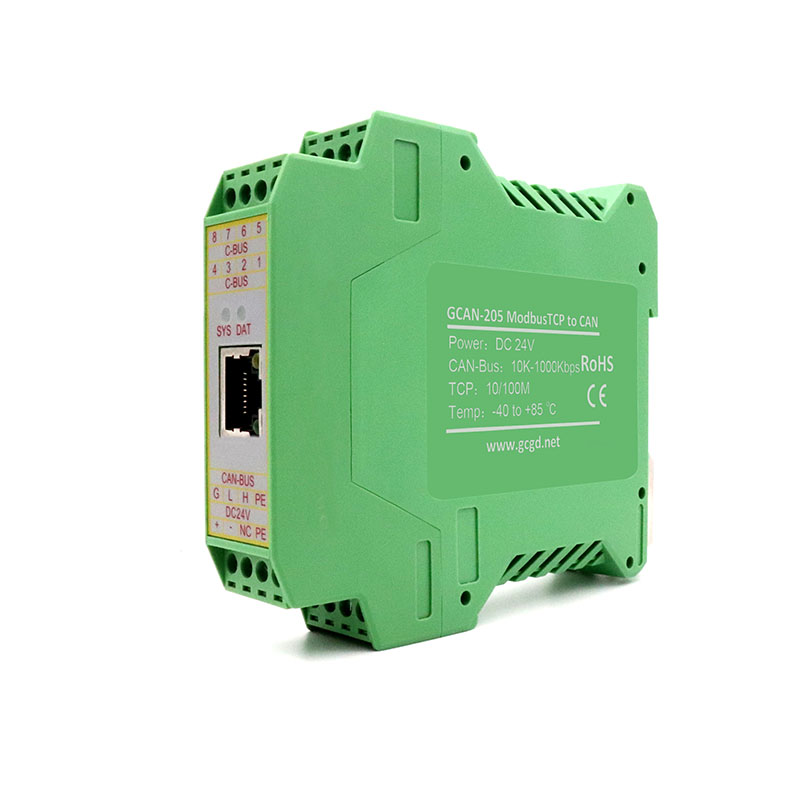

           GCAN-205 Modbus-CAN网关是一款多功能全隔离Modbus通信协议转换到CAN通信协议的网关设备。利用它可以轻松实现Modbus以太网设备或Modbus串口设备,与CAN设备的无缝整合。PLC、DCS系统或其他串口联网设备可以通过ECAN-CM设备快速接入CAN-BUS网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-BUS网络领域中数据转发、数据处理、数据采集、数据分析的控制节点。
           它内部集成了Modbus TCP协议,CAN端为1路符合ISO11898标准的CAN接口。GCAN-205网关具有体积小巧、方便安装等特点,是工程应用、协议转换、多总线互联的专业工具。
           通过附带的专用软件可以快速对GCAN-205网关配置工作参数,通过下载数据映射表的方式,实现modbus与CAN数据的自动转换。

      恢复出厂设置

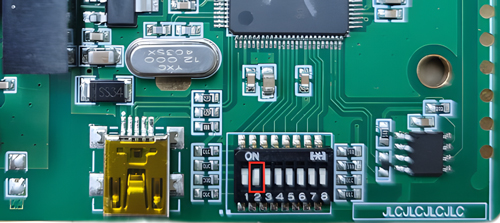

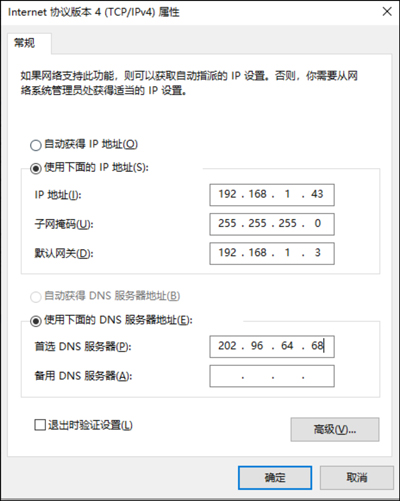

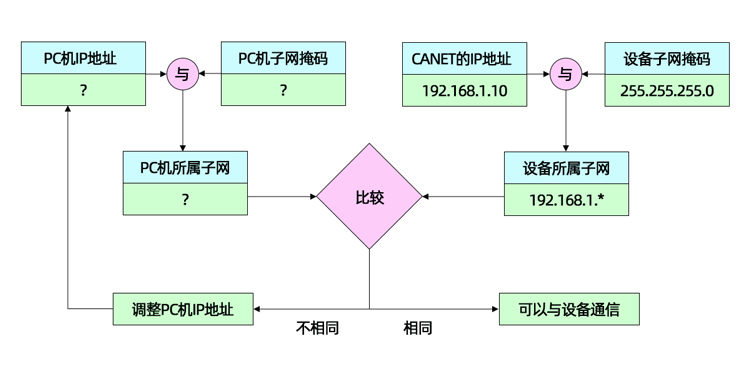

      GCAN-205硬件出厂默认IP:192.168.0.10,如果用户已经修改过IP地址并且忘记,那么可以通过设备中的拨码开关,恢复出厂设置。

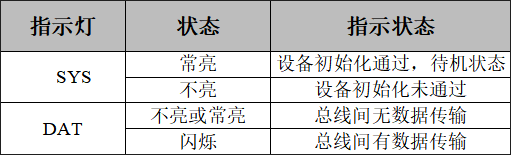

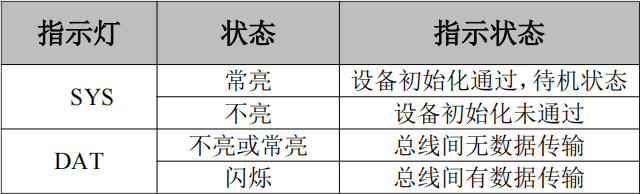

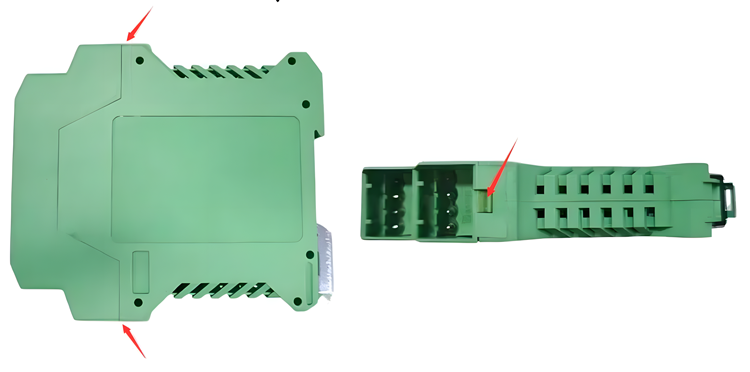

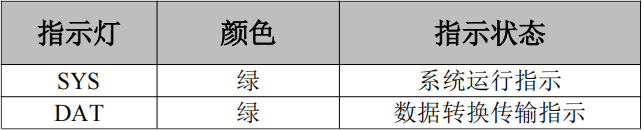

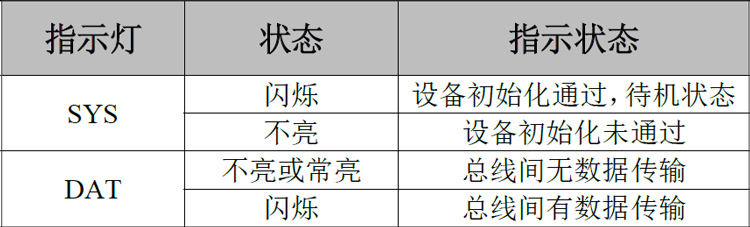

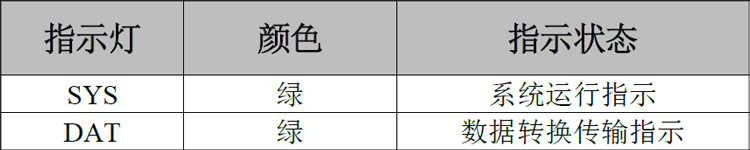

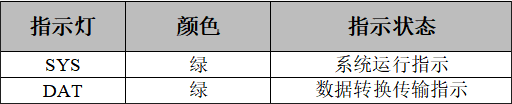

      系统先不要上电,打开设备外壳,找到设备中如上图所示的拨码开关,将2号开关拨到ON位置,然后将系统上电,等待大约3秒钟,看到前面板上面的sys指示灯闪烁,这时,关闭电源,然后将2号开关拨回到OFF状态。此时设备设置已经恢复到出厂默认状态,系统默认的ip:192.168.0.10,默认的CAN总线波特率是1M,默认modbus映射表都为0。

      基本参数配置

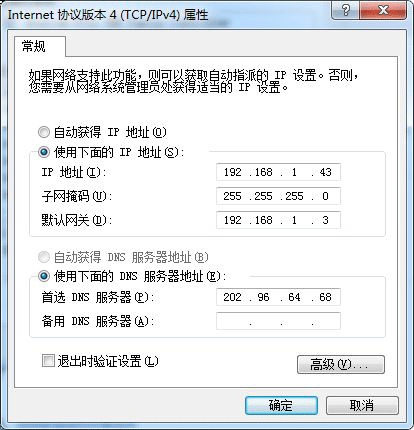

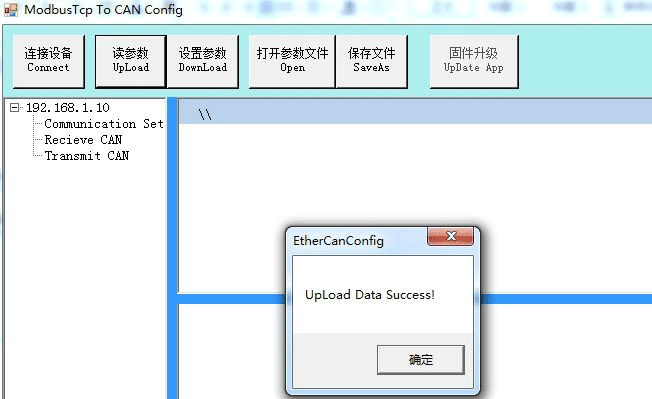

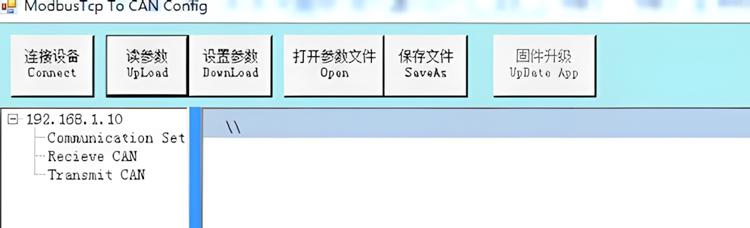

      使用光盘中附带的EtherCAN Config软件,对模块进行基本参数配置。

    ModbusTCP转CAN

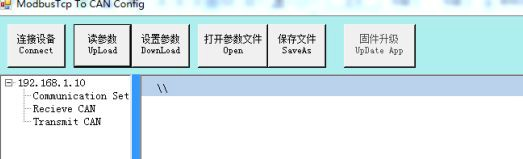

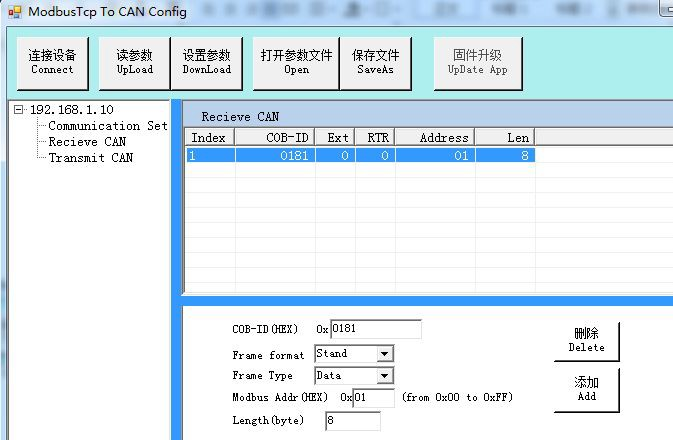

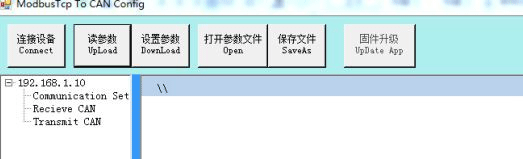

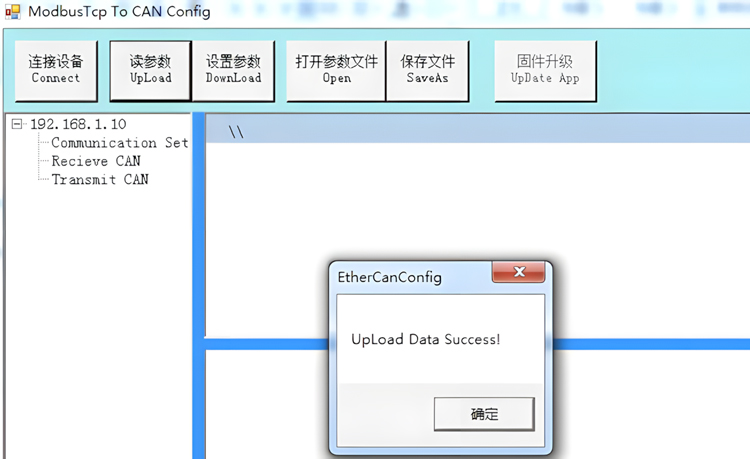

      软件上方有5个工具按钮:

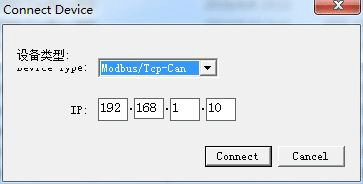

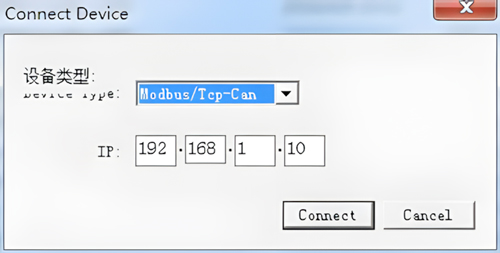

      “Connect”——连接设备;

      “Upload”——将设备中的配置信息读出来;

      “DownLoad”——将配置信息下载到设备的Flash 中;

      “Open”——打开读取PC 中的配置信心文件;

      “SaveAs”——将配置信息文件保存到电脑中。

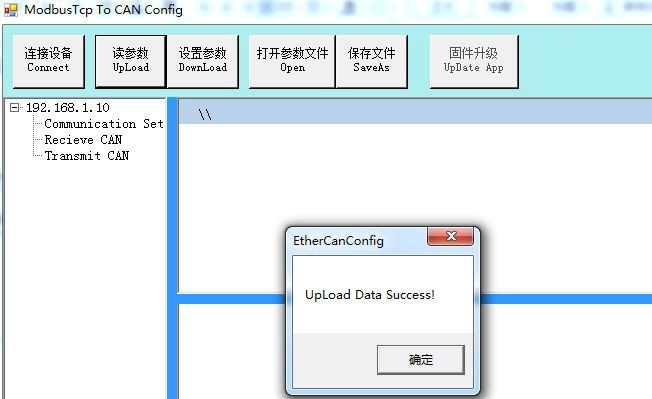

            可以点击“UpLoad”将设备中的参数上载到电脑


      配置通讯基本信息


    ModbusTCP转CAN

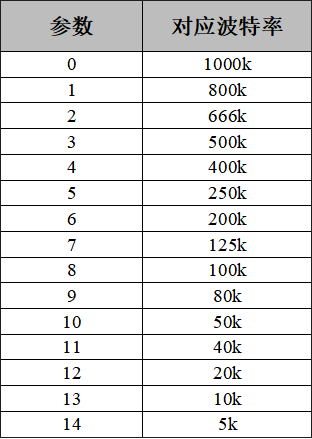

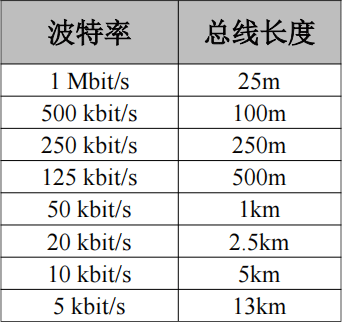

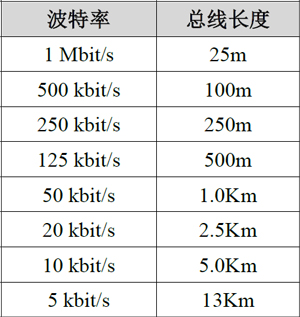

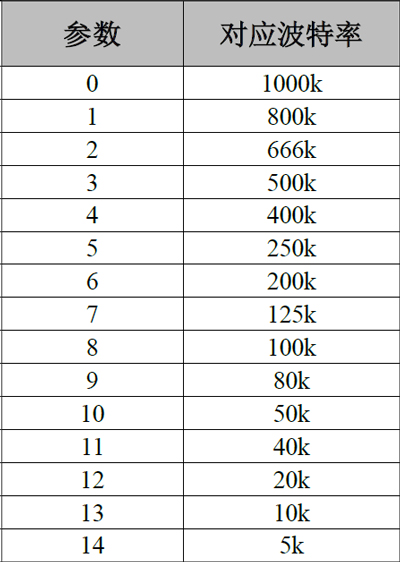

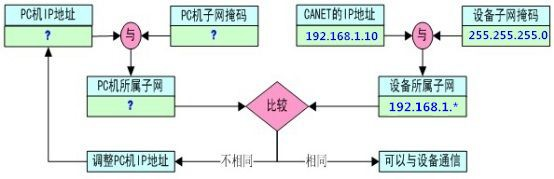

     “CAN baudrate”是设置CAN总线的波特率,需按表填写;“IP Address”是设置设备的IP地址;“Subnet Mask”是设置子网掩码;“GateWay”是设置通信网关。参数修改后,相应修改单元变成红色标记。

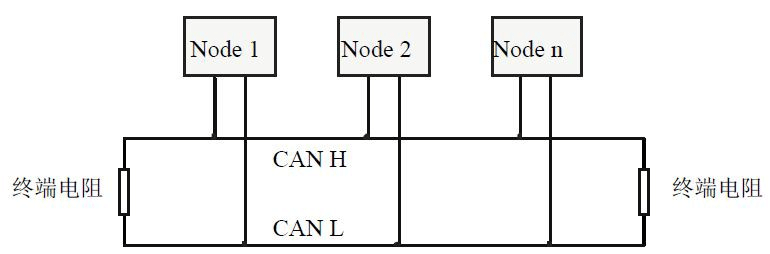

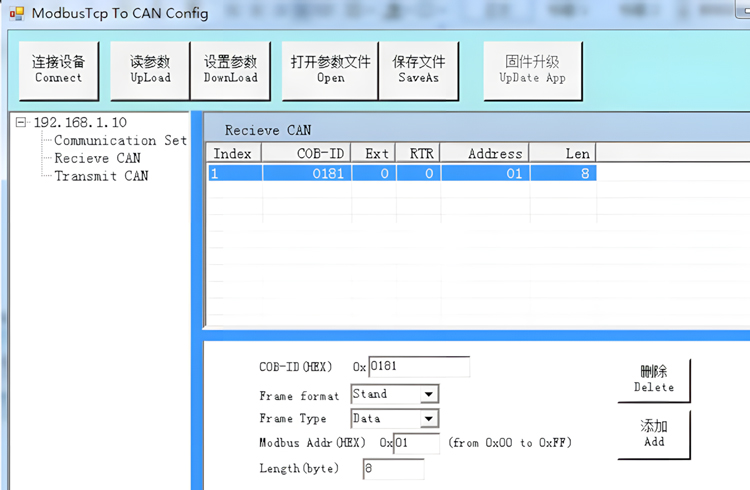

      设置Modbus Tcp对应CAN数据接收映射表

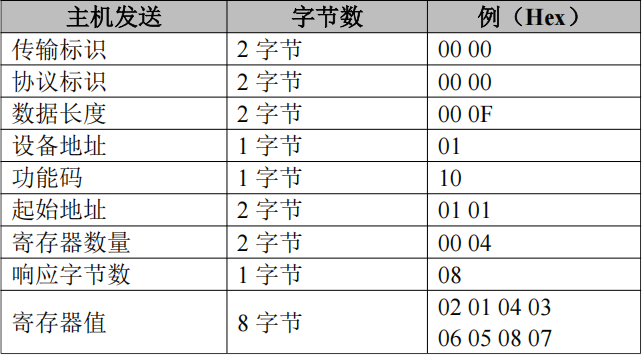

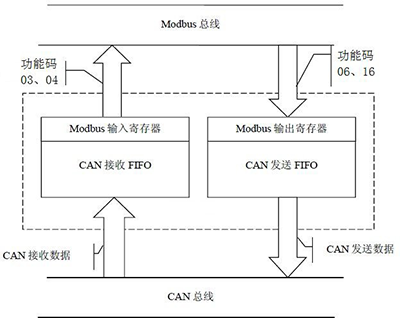

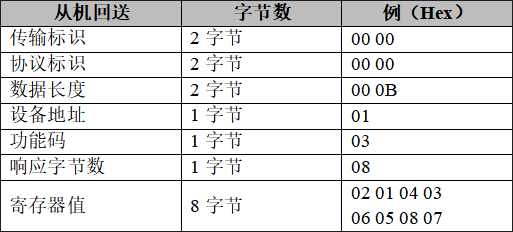

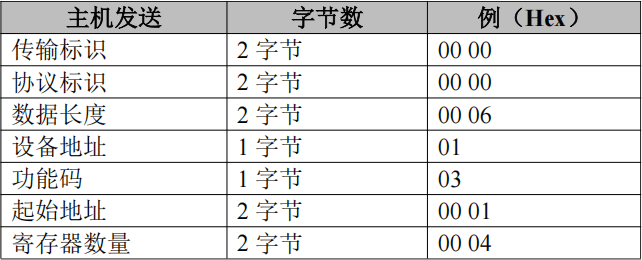

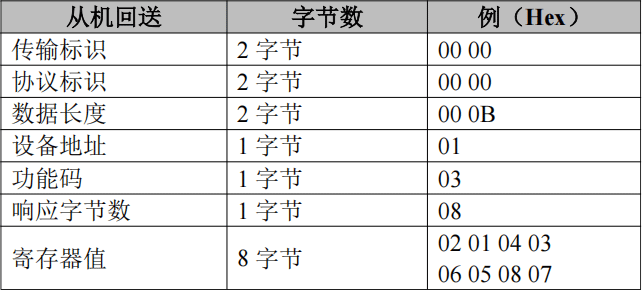

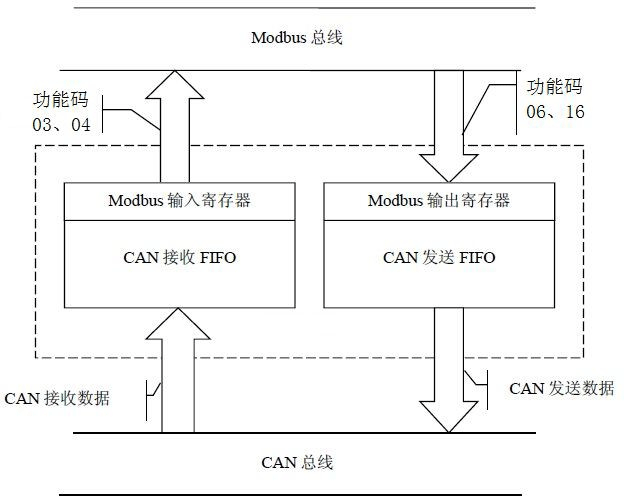

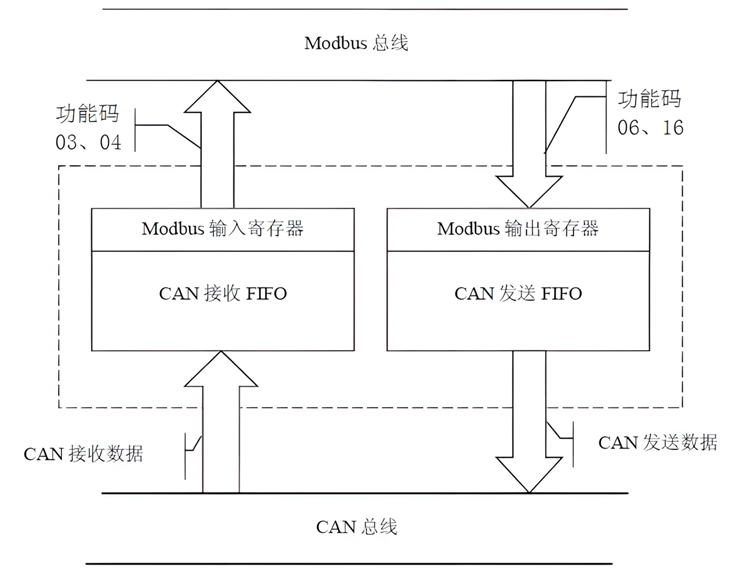

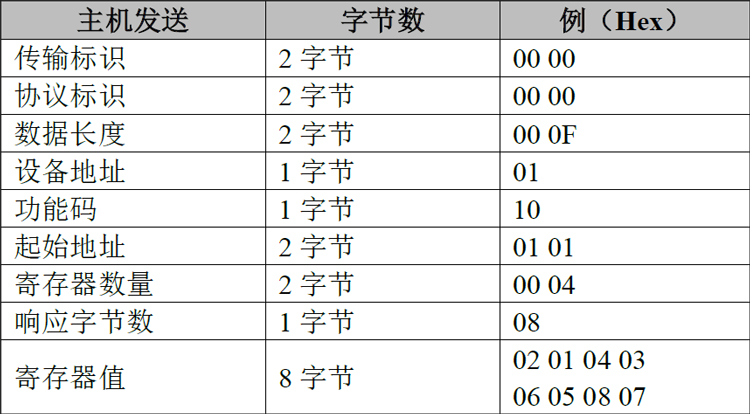

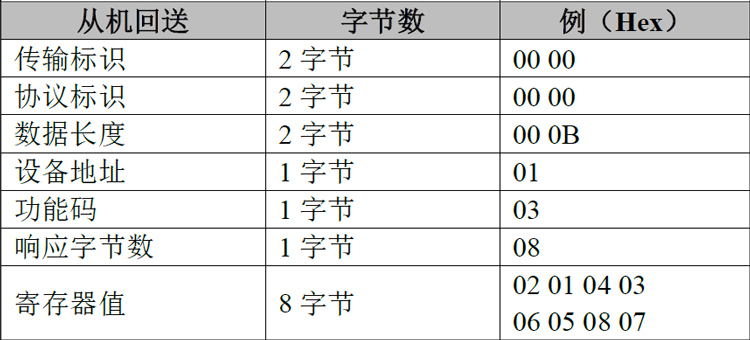

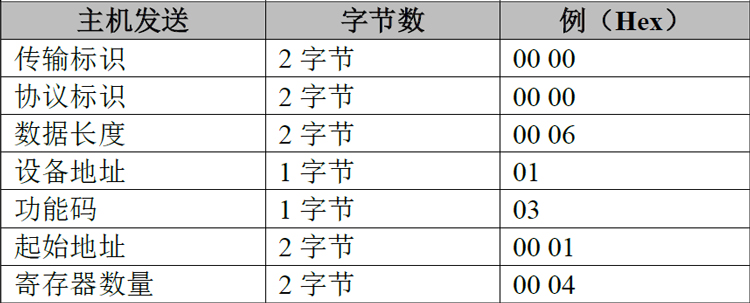

           GCAN-205模块将接收到的CAN帧数据,按照设置好的对应关系缓存在Modbus Tcp的地址表中,等待Modbus指令读取。
           出厂默认Receive和Transmit的映射表组数都是0,就是说没有数据映射关系,可以在界面右下栏目中,按Add进行添加映射数据,添加组数最大32组。

    ModbusTCP转CAN

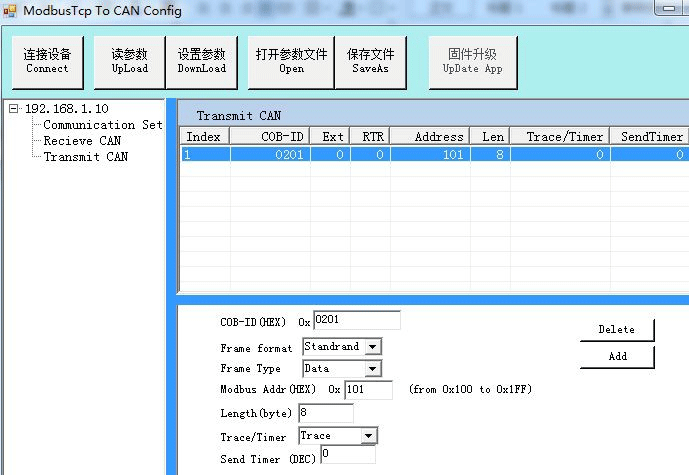

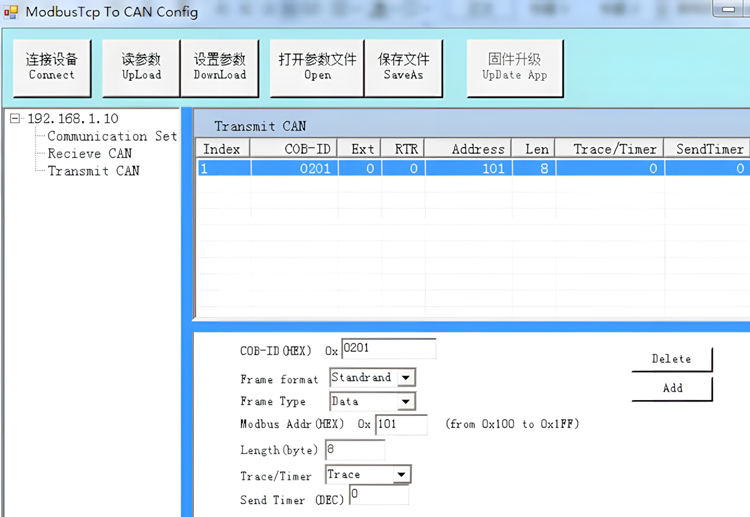

      CAN发送数据Moddbus/TCP映射设置

    ModbusTCP转CAN
        CAN发送数据可以设置数据触发模式和循环发送模式(Trace/Timer)。

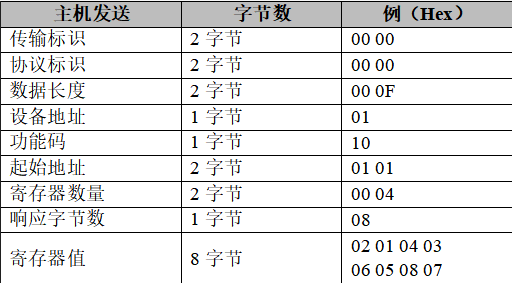

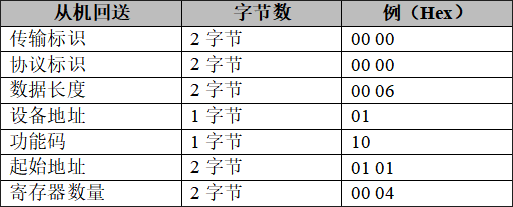

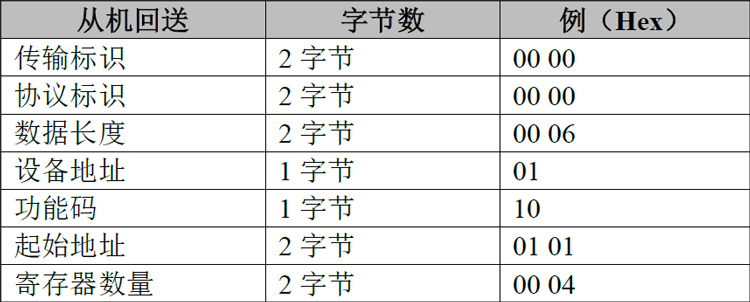

           数据触发模式:是当有Modbus主机用06指令写Modbus相应地址数据时,如果数据发生改变,那么触发相应的CAN帧数据发送;

           循环发送模式:设置每间隔一定时间,循环发送相应的CAN帧数据,间隔时间在Send Timer中设置,输入为10进制,单位是毫秒,比如输入1000,那么就是间隔1000ms发送一次。

           当配置完成后,可以点击工具栏中的“DownLoad”将配置数据写入到设备的FLASH中,数据写入成功后,需要重新上电,来启用新的设置。


        ModbusTCP与CAN协议相互转换;

        工作端口、目标IP和端口均可设定;

        提供设备ID映射功能,实现主机ID号的管理;

        标准Modbus/TCP协议,支持大多数DCS和PLC系统;

        网络断开后自动断开连接,保证整个网络可靠的建立Modbus/TCP连接;

        CAN口波特率最大支持1Mbps;

        配置软件可配置CAN ID映射Modbus地址;

        支持远程固件升级、支持远程复位。

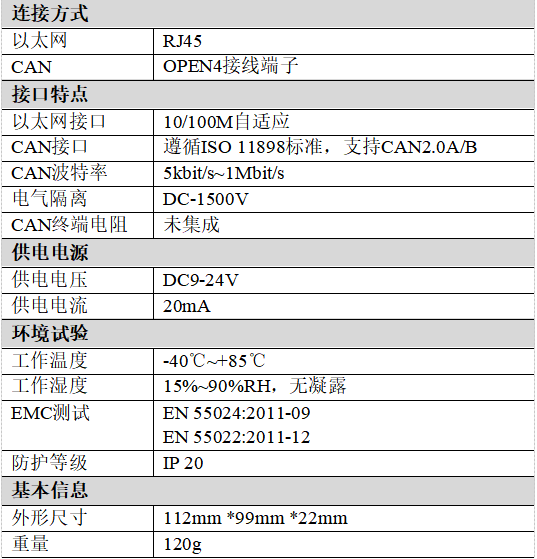

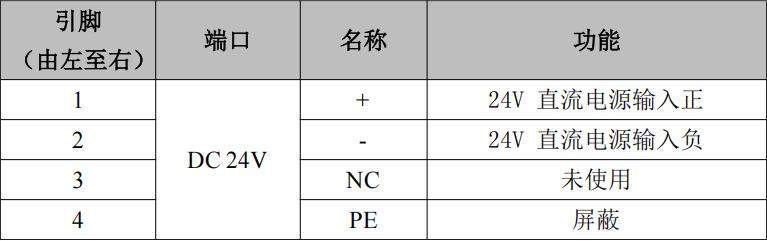

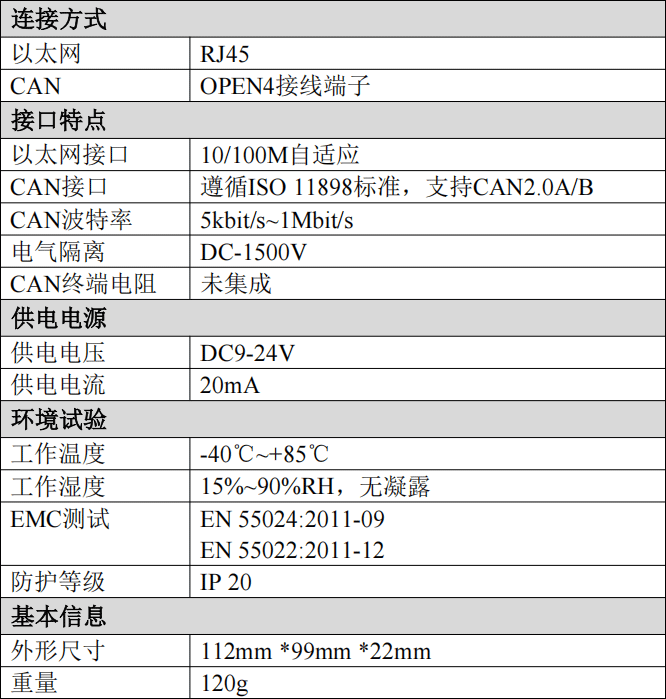

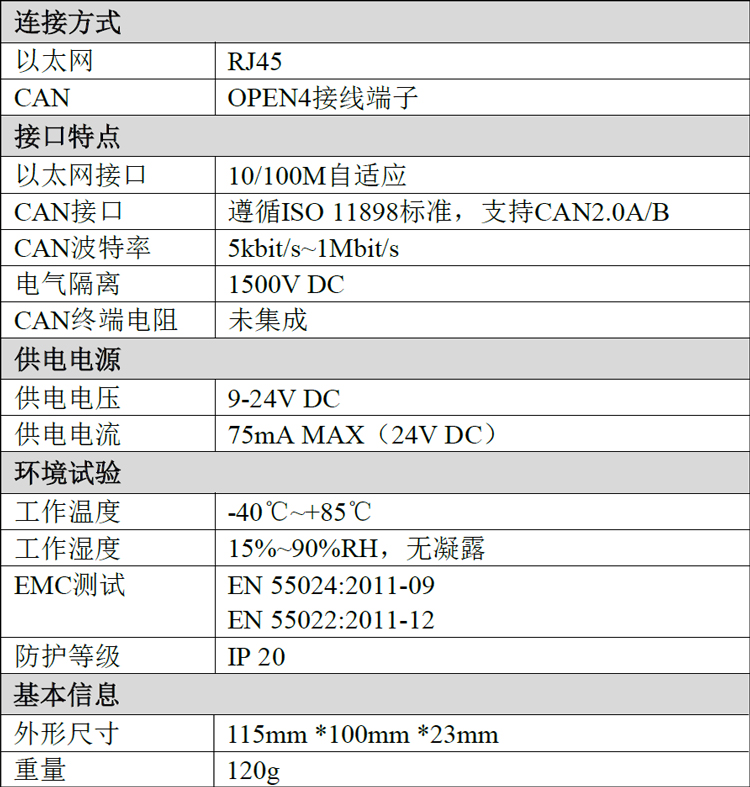

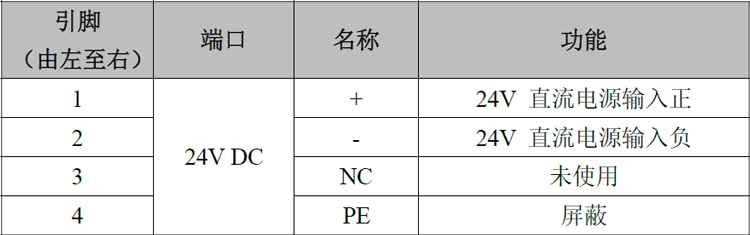

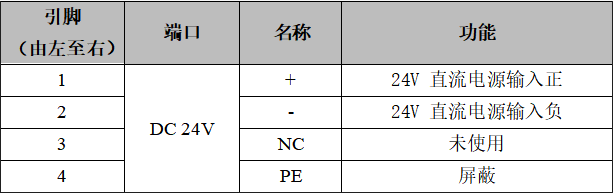

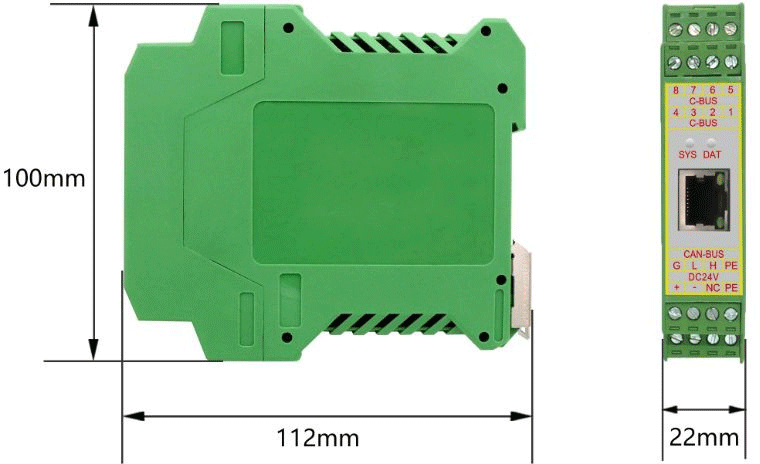

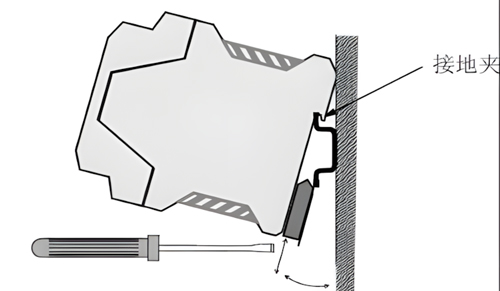

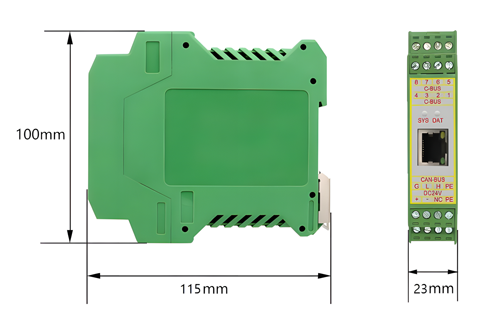

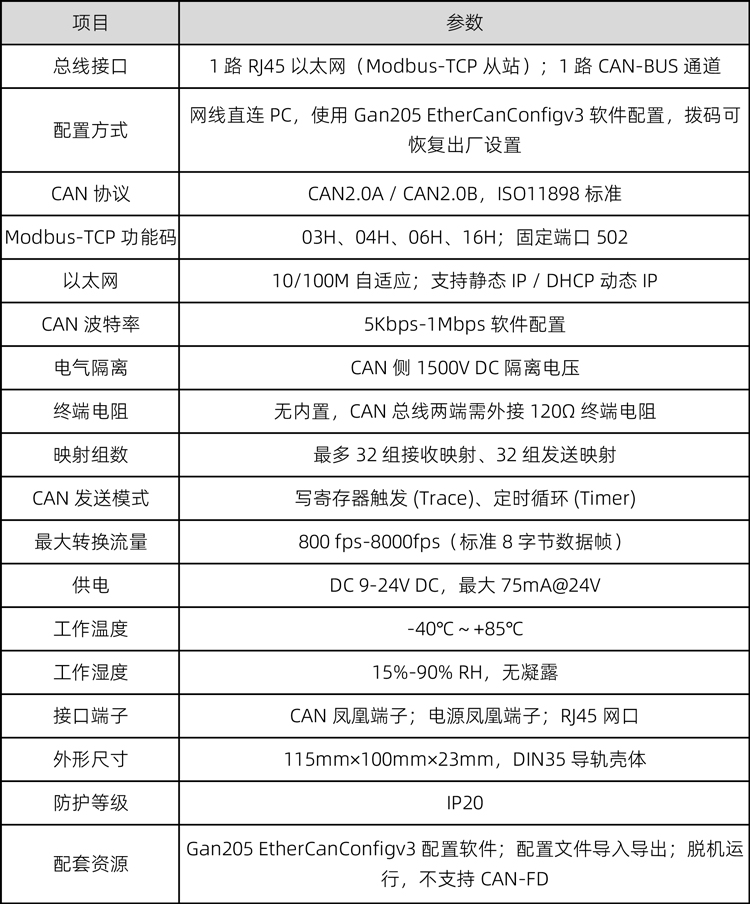

        供电电压9至30V

        扩展工作温度范围-40至85℃


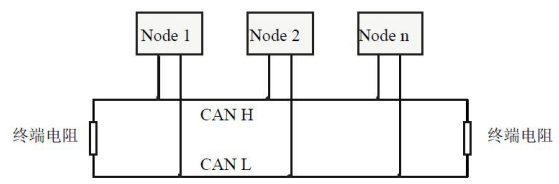

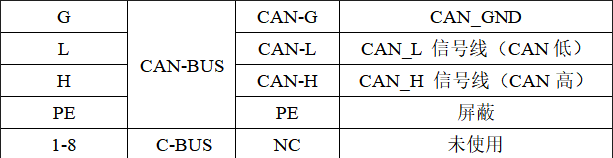

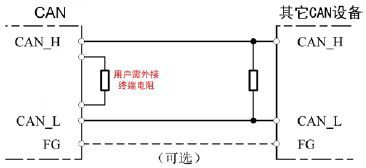

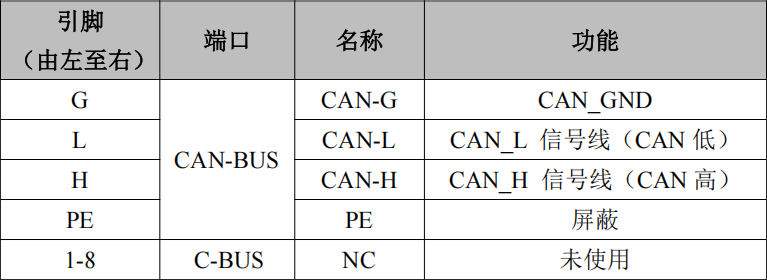

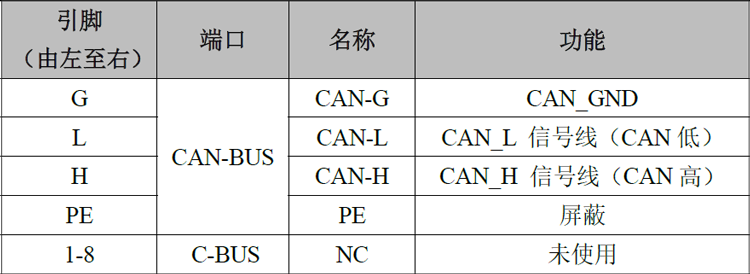

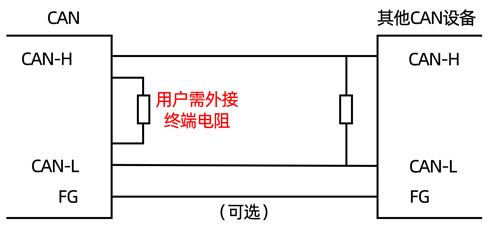

           一路高速CAN通道 (ISO 11898-2)

        比特率最大1Mbit/s

        NXP PCA82C251 CAN收发器

        符合CAN规范2.0A和2.0B

        CAN总线隔离等级1500V

        以太网自适应10/100 Mbps, RJ45接口

        以太网接口内建2KV浪涌保护
  •   GCAN-205网关是一款多功能全隔离Modbus通信协议转换到CAN通信协议的网关设备。利用它可以轻松实现Modbus以太网设备或Modbus串口设备,与CAN设备的无缝整合。PLC、DCS系统或其他串口联网设备可以通过ECAN-CM设备快速接入CAN-BUS网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-BUS网络领域中数据转发、数据处理、数据采集、数据分析的控制节点。

      它内部集成了Modbus TCP和Modbus RTU协议,并且该设备串口可通过拨码开关灵活配置成RS232/RS485模式,CAN端为1路符合ISO11898标准的CAN接口,可以选配额外的CAN端口,最多可支持2路CAN2.0A/B接口。同时,ECAN-CM网关具有体积小巧、方便安装等特点,是工程应用、协议转换、多总线互联的专业工具。

      通过附带的EtherCANconfig软件可以快速将ECAN-CM网关配置成modbus主/从站,通过下载数据映射表的方式,实现modbus与CAN数据的自动转换。
  •        ModbusTCP与CAN协议相互转换;

        工作端口、目标IP和端口均可设定;

        提供设备ID映射功能,实现主机ID号的管理;

        标准Modbus/TCP协议,支持大多数DCS和PLC系统;

        网络断开后自动断开连接,保证整个网络可靠的建立Modbus/TCP连接;

        CAN口波特率最大支持1Mbps;

        配置软件可配置CAN ID映射Modbus地址;

        支持远程固件升级、支持远程复位。

        供电电压9至30V

        扩展工作温度范围-40至85℃


        一路高速CAN通道 (ISO 11898-2)

        比特率最大1Mbit/s

        NXP PCA82C251 CAN收发器

        符合CAN规范2.0A和2.0B

        CAN总线隔离等级1500V

        以太网自适应10/100 Mbps, RJ45接口

        以太网接口内建2KV浪涌保护
  •   所有商品7天无理由退换货。

      所有商品质量问题,一年内免费换新机。

      每套售出产品都会提供专业工程师QQ,全国免费400统一售后电话为您随时提供技术支持。

    售后服务
  • 需要更多资料请向客服人员索要


    GCAN-205(ModbusTCP转CAN) 用户手册(点击查看)
