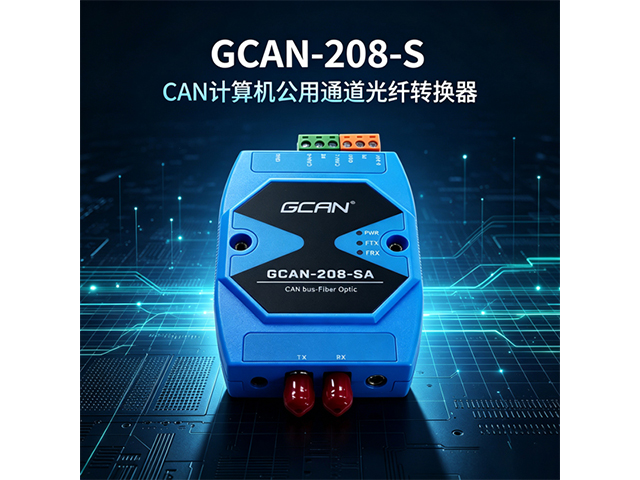

GCAN-208-S CAN转光纤网关
- 品牌：
- GCAN广成科技
- 型号：
- GCAN-208-S
- 应用：
- 消防报警系统联网；CAN总线通信改造；风机等强干扰地区CAN总线防干扰改造；
-
1.功能简介
1.1功能概述
沈阳广成科技有限公司GCAN-208-S系列模块是集成1路标准光纤接口（SC、ST、FC，单模、多模，单芯、双芯可选）、1路标准CAN总线接口的工业级CAN总线转光纤转换器。
GCAN-208-S系列模块是专门为了消防主机联网设计的，可以将CAN总线数据转换成光信号通过光纤传输。通过成对使用的GCAN-208-SA和GCAN-208-SB模块，用户可以轻松的延长CAN总线的通信距离，最远可达13公里（可通过增加中继的方式延长通讯距离）。
GCAN-208-S系列模块支持点对点的连接方式，无需任何设置即可直接通信，通信波特率5Kbps~500Kbps，收到接入设备数据包按位直接转发，没有任何缓存，只是在物理层转换，电转光，光转电。
模块可以防止总线受到电磁干扰、地环干扰、雷击等对总线和设备造成的损坏。是工业总线改造、长距离通信、隔离总线干扰的关键性工具。模块的CAN总线接口已集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏，同时该模块具有体积小巧、即插即用等特点，也是现有系统集成的最佳选择。
1.2性能特点
1.2.1硬件特点
● 使用外接电源供电(9~30V DC±5%)；50mA MAX（24V DC）；● 工作温度范围：-40℃~+85℃；● 工作湿度范围：15%~95%RH无凝露；
1.2.2 CAN属性
● 集成1路CAN总线接口，使用端子接线方式；● CAN总线信号包括：CAN_H、CAN_L、EARTH；● CAN总线自带120Ω终端电阻，可通过拨码开关选择；● CAN总线支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；● CAN总线通讯波特率在5Kbps~500Kbps之间可通信；● CAN总线接口采用电气隔离，隔离模块绝缘电压：3000V DC；
1.2.3光纤属性
● 光纤接口SC、ST、FC可选；● 光纤传输模式单模、多模可选；● 光纤数量单芯、双芯可选。
1.3典型应用
● 消防报警系统联网；● CAN总线通信改造；● 风机等强干扰地区CAN总线防干扰改造；

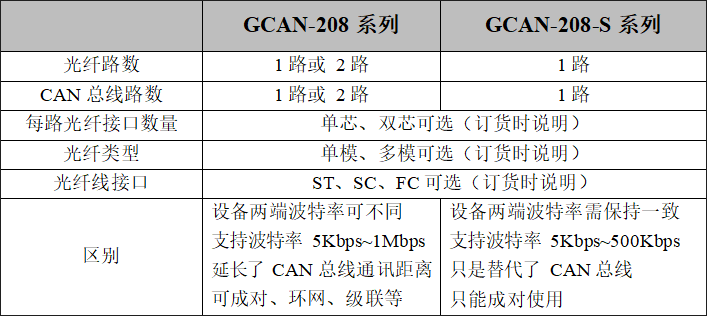

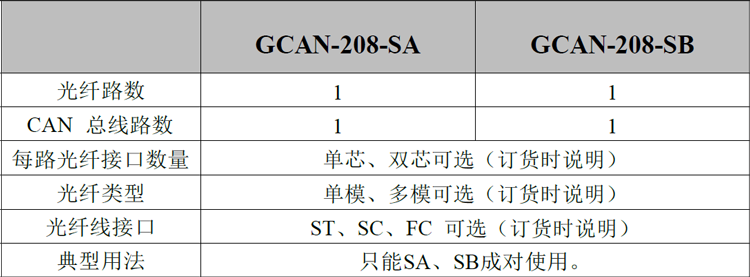

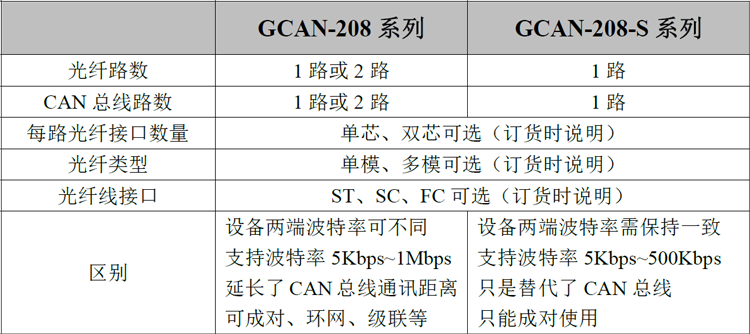

1.4选型指南
1.5应用图示
光纤替代了导线，因此光纤总长度（第一台设备到最后一台设备之间的光纤，或者说全部光纤加起来）是13公里，超过13公里需要添加CAN中继器。（13公里是按照CAN波特率5K计算的，大于5K就不到13公里）

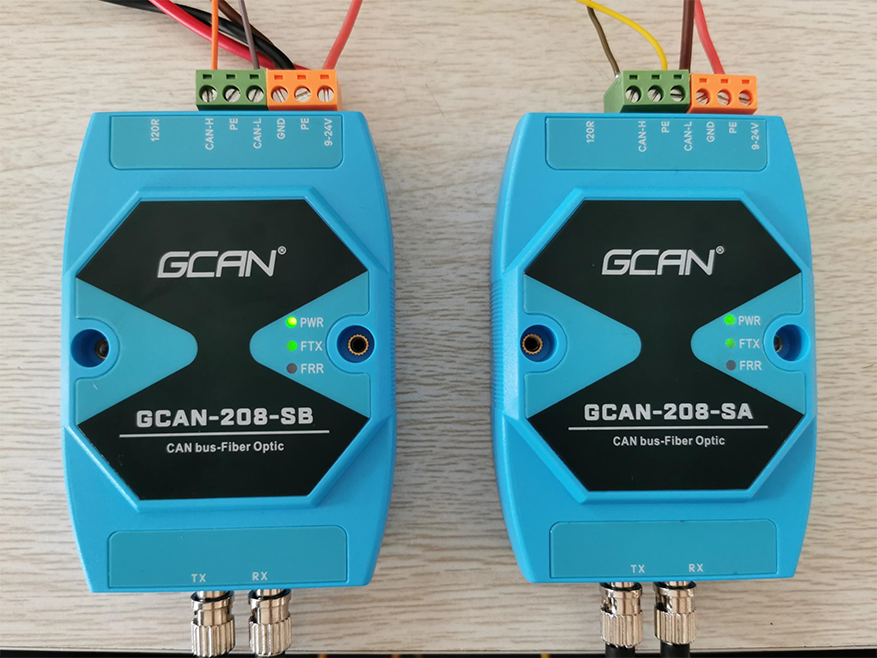

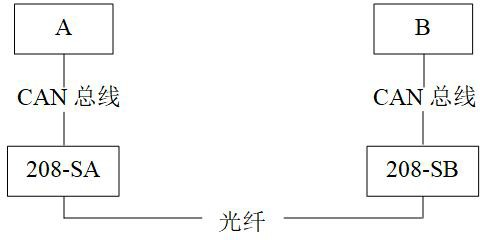

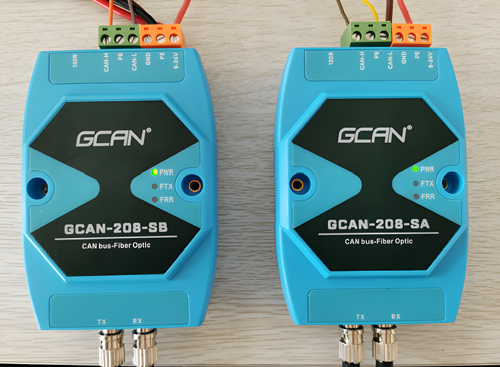

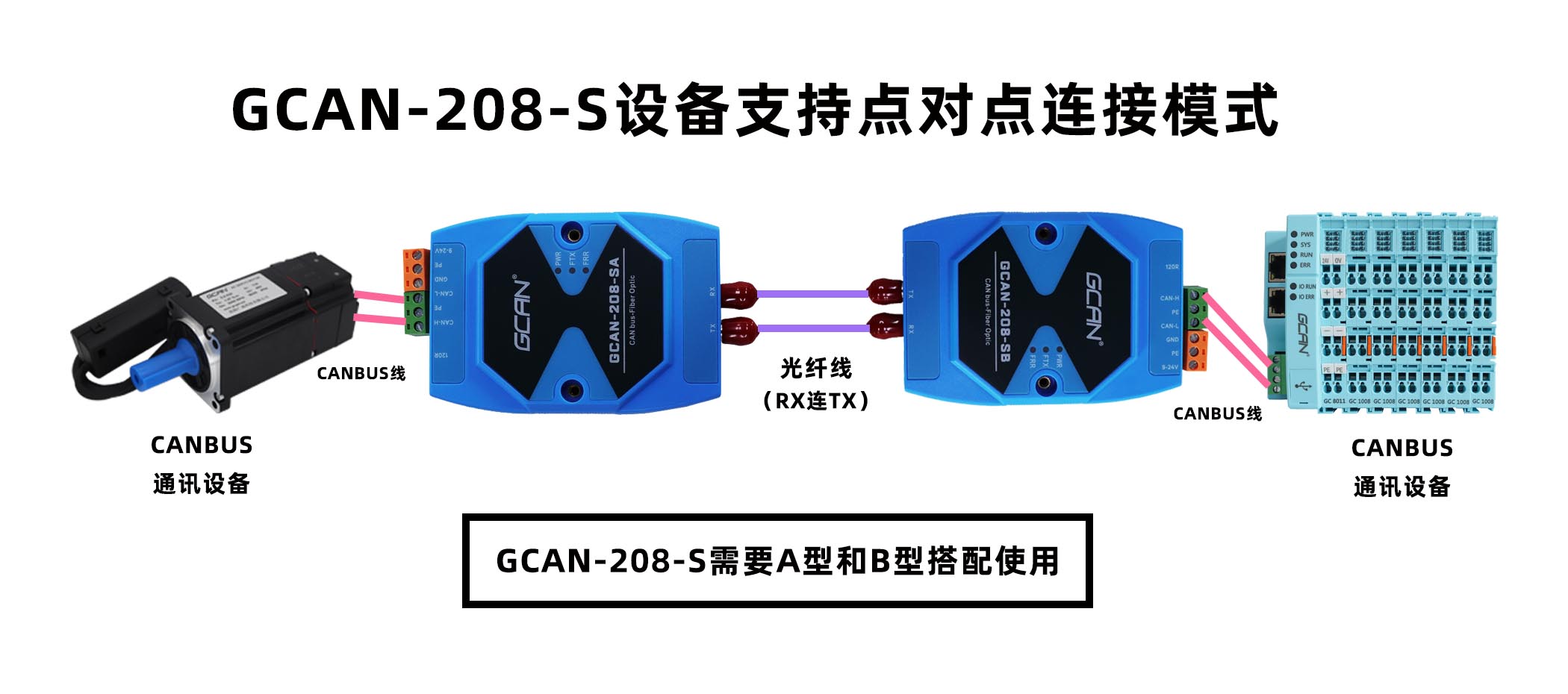

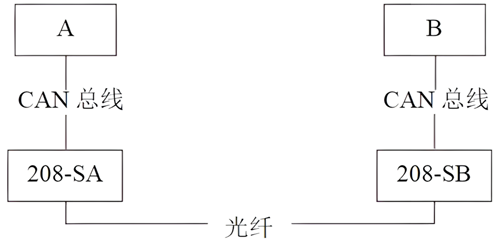

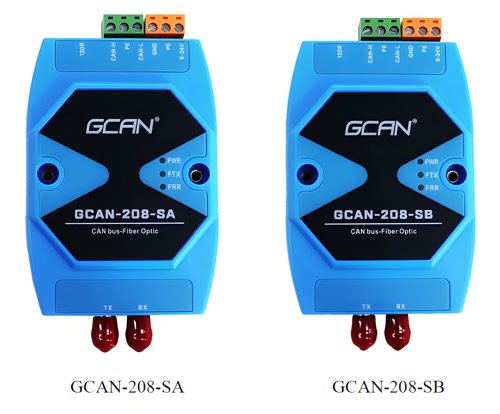

GCAN-208-S应用——成对使用
2.设备安装
2.1设备尺寸

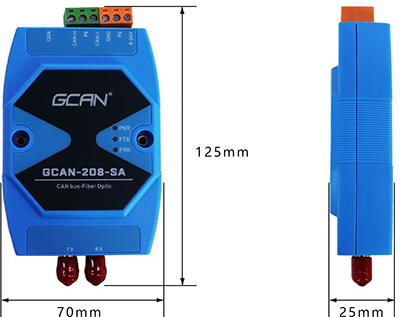

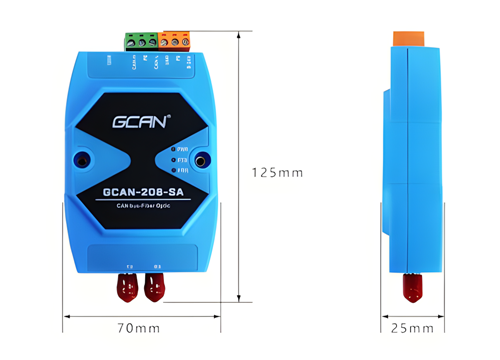

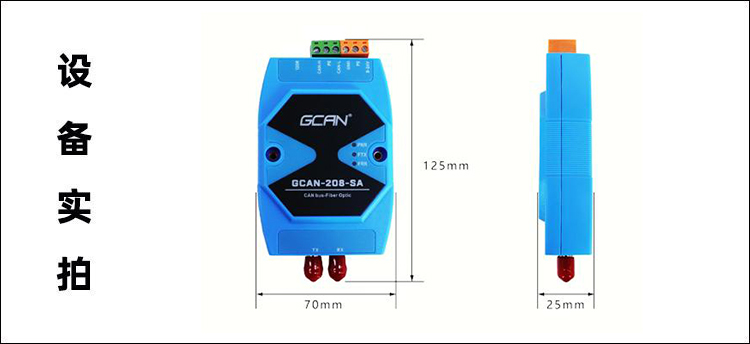

设备外形尺寸：(长，含接线端子)125mm*(宽)70mm*(高)25mm，其示意图如图2.1所示。
图2.1 GCAN-208-S外形尺寸
2.2接口定义及功能
2.2.1 GCAN-208-S模块
GCAN-208-S模块集成一路9-30V电源接口、1路标准CAN接口及1路标准光纤接口（SC、ST、FC、单模、多模、单芯、双芯可选）。
GCAN-208-S模块的电源接口由1个3 PIN插拔式接线端子引出（橙色）。CAN总线接口由一个3 PIN插拔式接线端子引出（绿色），可以用于连接1个CAN总线网络或者CAN总线接口的设备。电源接口及CAN总线接口位置、接口定义如图2.3、表2.1所示。

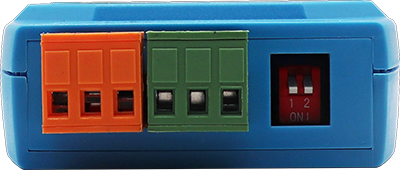

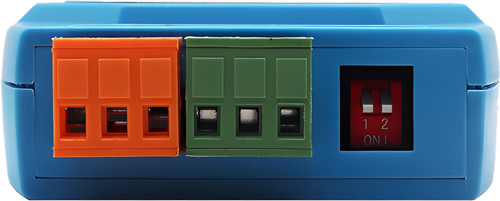

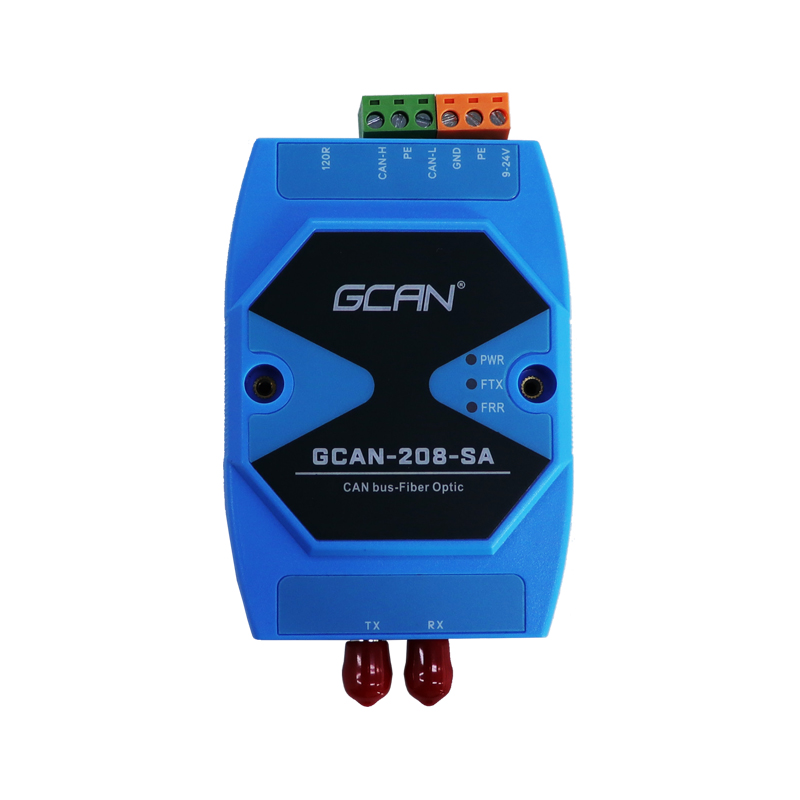

图2.3 GCAN-208-S电源及CAN总线接口位置

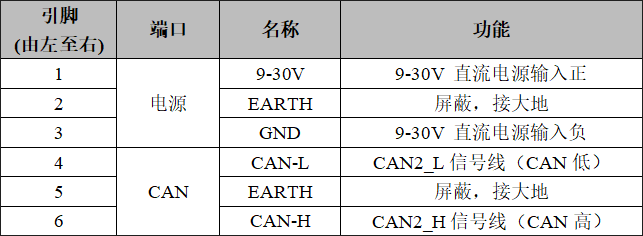

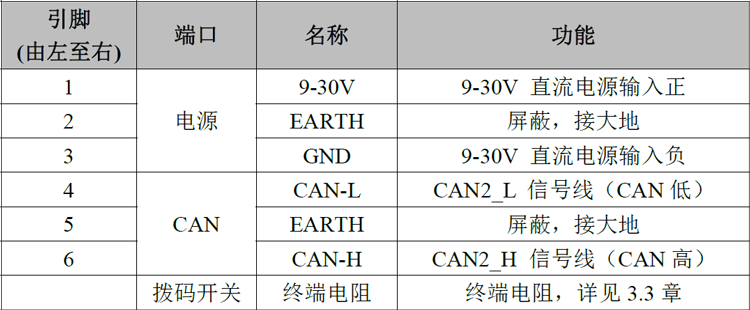

表2.1 GCAN-208-S电源及CAN总线接口定义
GCAN-208-S模块光纤接口位置、接口定义如图2.4、表2.2所示。

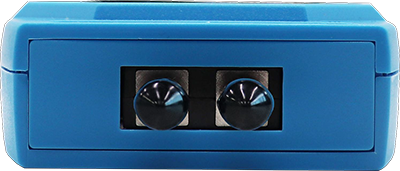

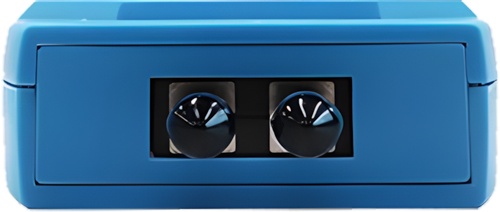

图2.4 GCAN-208-S光纤接口位置

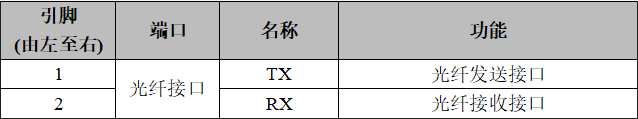

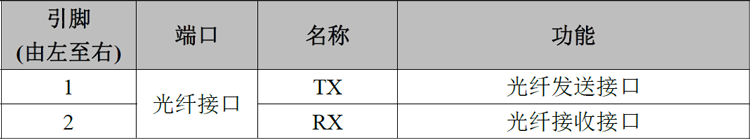

表2.2 GCAN-208-S光纤接口定义
3.设备使用
GCAN-208-S系列模块支持点对点的连接方式，模块两端波特率一致（设备两端波特率不一致等，欢迎您可以通过本手册最后一页的联系方式购买GCAN-208系列产品。），无需任何设置即可直接通信，通信波特率5Kbps~500Kbps，收到接入设备数据包按位直接转发，没有任何缓存，只是在物理层转换，电转光，光转电。
请注意：GCAN-208-S系列模块需要远端的CAN设备本身做CAN应答，因此光纤总长度（第一台设备到最后一台设备之间的光纤，或者说全部光纤加起来）是13公里，超过13公里需要加CAN中继器。（备注：当前13公里是按照CAN波特率5K进行计算，如果大于5K就会不到13公里）
3.1与光纤连接
模块的光纤接口类型可选择SC、ST、FC三种接口，传输方式可选择单模、
多模两种，用户在实际使用时只需要选择对应的光纤线即可即插即用。
请注意：双芯光纤连接时应将RX接到TX，TX接到RX。
单芯光纤直接连接即可。
3.2与CAN总线连接
GCAN-208-S系列模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L，两端CAN总线波特率需保持一致即可建立通信。

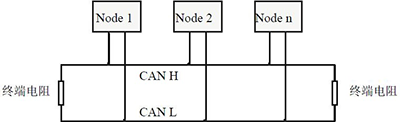

CAN总线网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN总线总线的连接见图3.1所示。
图3.1 CAN总线网络的拓扑结构
请注意：CAN总线电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.2。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。
表3.2波特率与最大总线长度参照表
3.3 CAN总线终端电阻
为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。
GCAN-208-S系列模块CAN通道内部已经集成标准120Ω终端电阻，可通过拨码开关选择是否将电阻接入总线，R1、R2两个开关控制同一个电阻，请一起对R1、R2进行操作，拨到ON的位置即可将电阻启用。

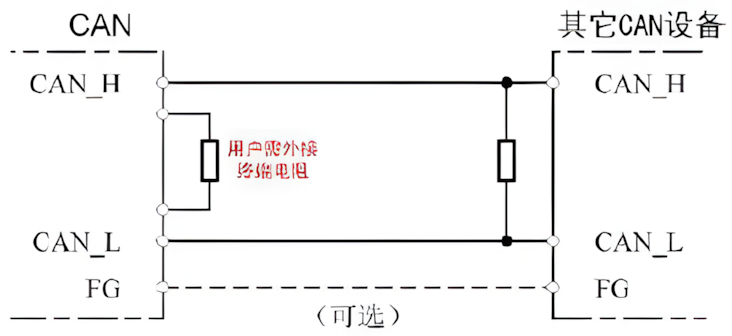

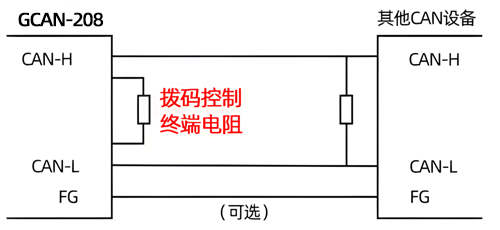

图3.2 GCAN-208-S系列模块与其他CAN节点设备连接
3.4系统状态指示灯
GCAN-208-S系列模块具有1个PWR指示灯用来指示系统供电情况，1个FTX指示灯用来指示光纤数据传输，1个TX指示灯用来指示总线数据错误。这5个指示灯的具体指示功能见表3.3，这5个指示灯处于各种状态的含义如表3.4所示。

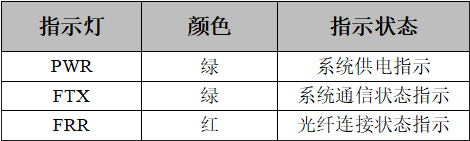

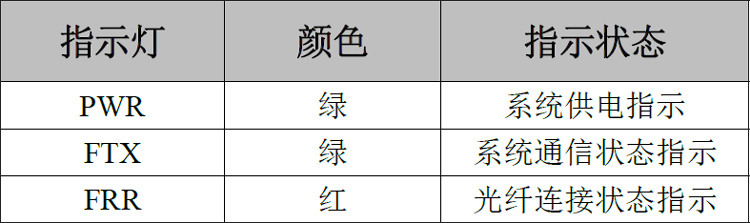

表3.3 GCAN-208-S系列模块指示灯

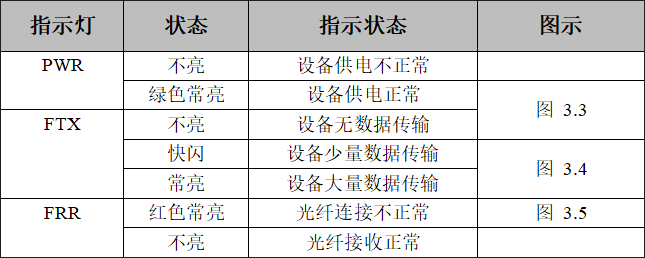

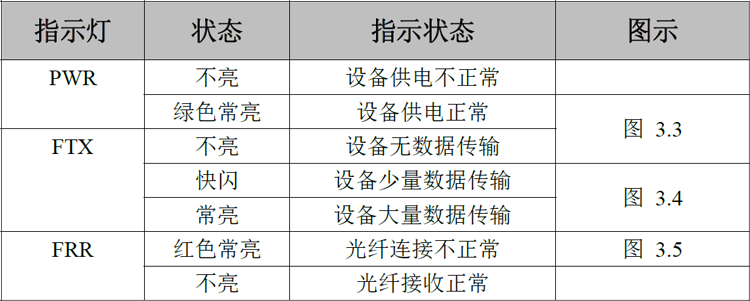

表3.4 GCAN-208-S系列模块指示灯状态
● GCAN-208-S系列模块上电后，系统供电灯PWR绿色常亮，表明设备已经供电，否则，表示系统存在电源故障或发生有严重的错误；
● 光纤与CAN均连接正常后，当有数据在CAN与光纤之间传输时，相应的FTX指示灯快闪；

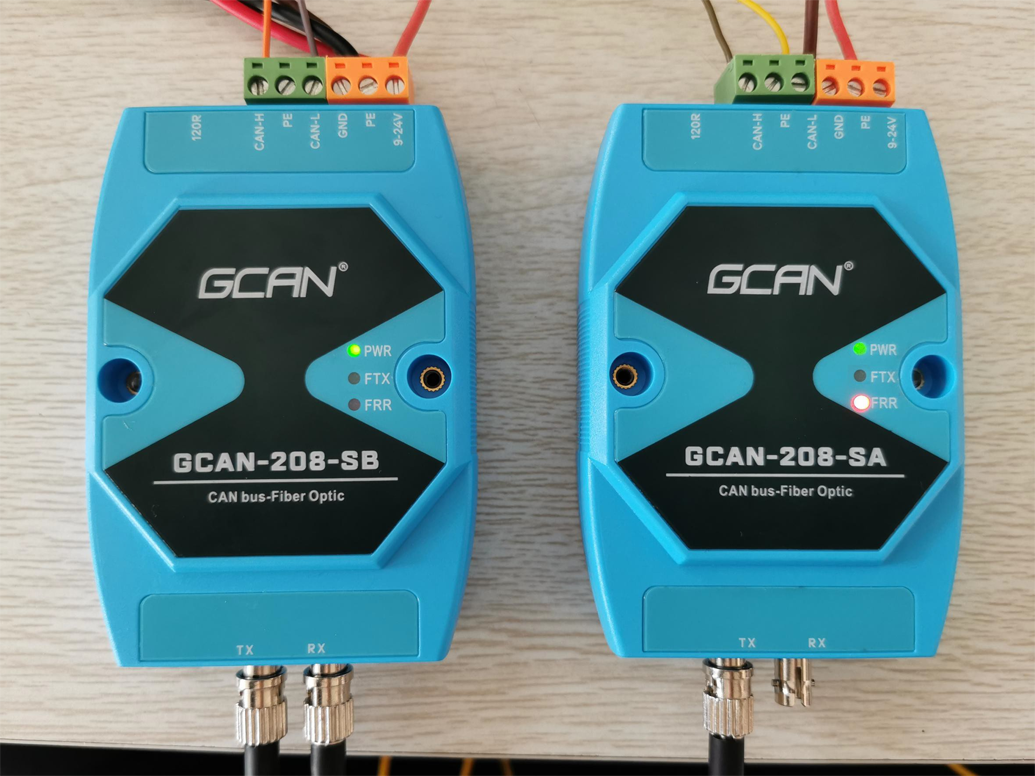

● 当光纤连接出现问题时，相应的FRR指示灯变红。

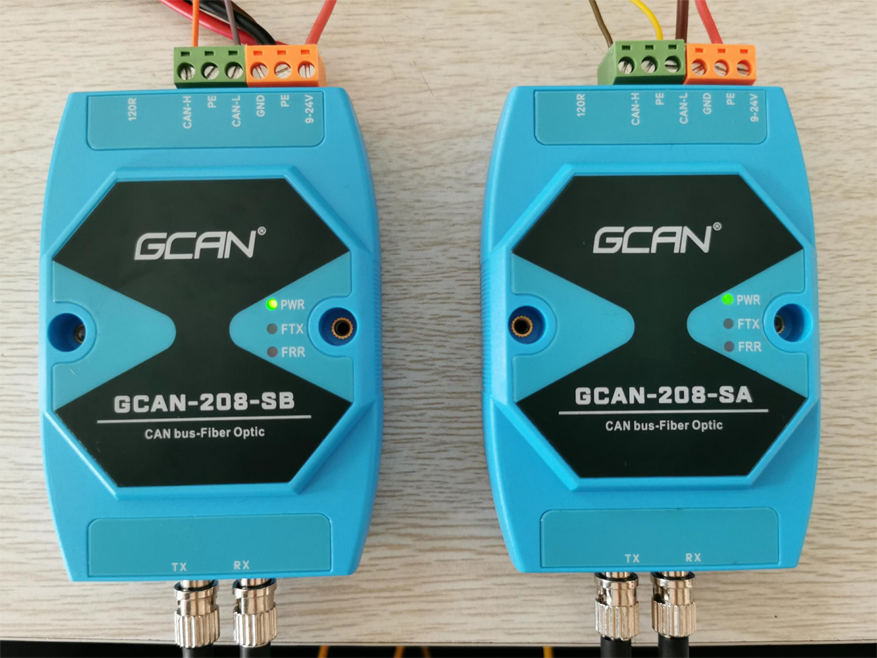

图3.3 GCAN-208-S系列模快PWR灯状态

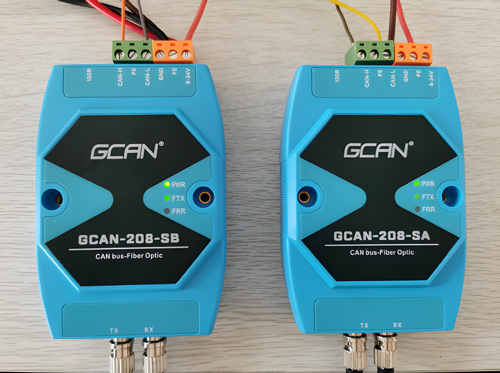

图3.4 GCAN-208-S系列模快FTX灯状态

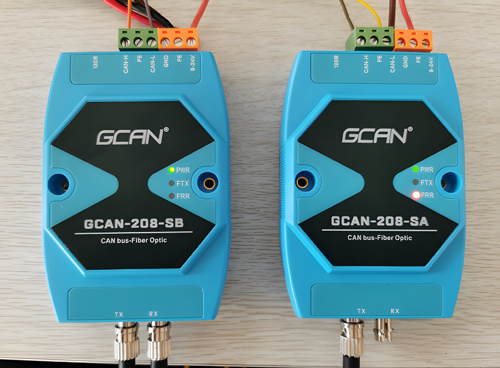

图3.5 GCAN-208-S系列模快FRR灯状态

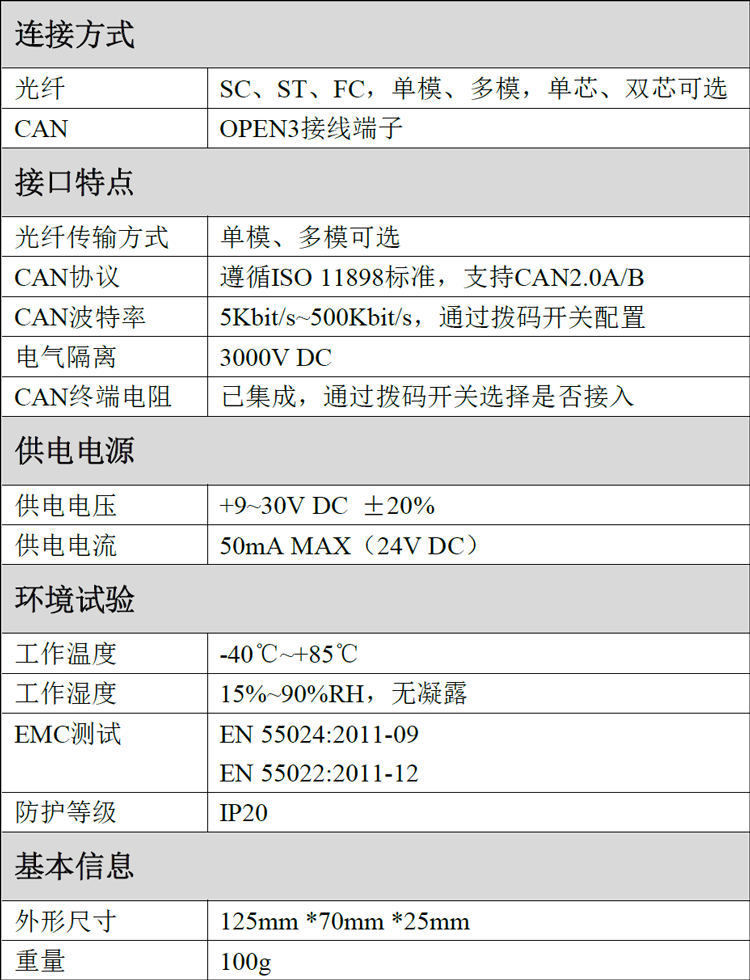

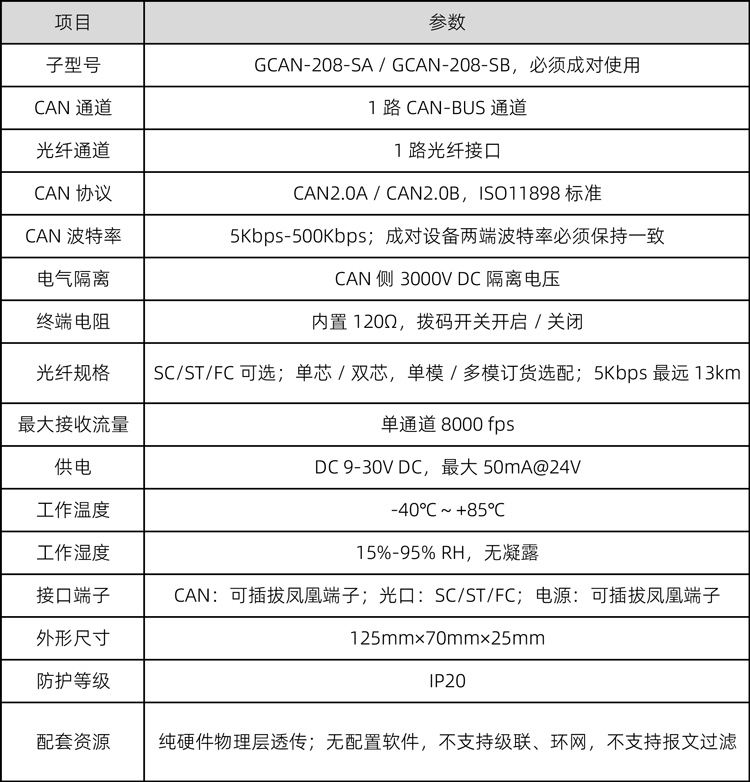

4.技术规格
-
