设备核心特点：

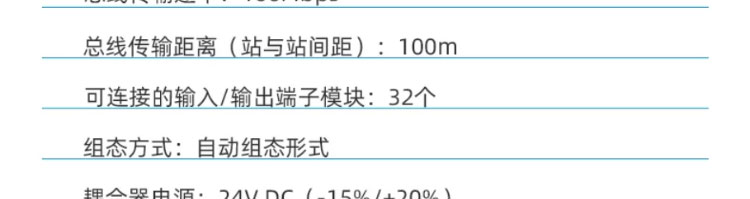

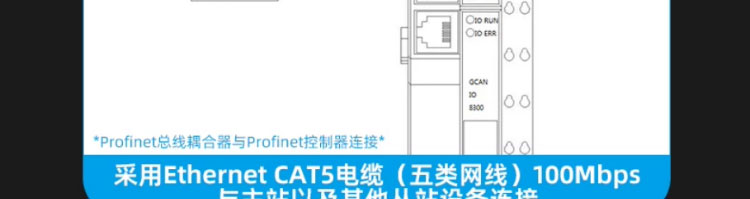

✅GCAN‑IO‑8300作为Profinet从站耦合器，双RJ45网口支持菊花链，100Mbps，站间最大100m，兼容西门子S7‑200SMART/1200/1500/300/400
✅GC‑BUS背板模块化扩展，最多挂载32个GC系列IO端子模块；数字量、模拟量、热电阻、热电偶、高速计数器、PWM自由混合选配
✅硬件自动组态，导入GSDML即可使用，无需PC配置软件；最大340字节输入/340字节输出过程映像
✅1500Vrms电气隔离；DC24V工业供电；DIN35自锁导轨安装；多组状态指示灯区分Profinet总线与背板IO总线故障
✅GC‑0001终端模块随耦合器附赠；‑40℃~+85℃宽温工业，满足EN工业EMC抗振冲击标准


注：采购数量不同价格不同，点击按钮获取选型 & 最新报价


GCAN‑IO‑8300为广成Profinet总线耦合器，整套远程IO系统由1台GCAN‑IO‑8300耦合器+1‑32个GC系列IO端子模块+GC‑0001终端模块组成。

耦合器为标准Profinet从站，通过GC‑BUS背板总线外接各类GC‑IO端子，实现数字量DI/DO、模拟量AI/AO、PT100热电阻、热电偶、高速计数器、PWM输出信号采集与输出；硬件自动识别插接的IO模块，无需上位机软件组态，PLC导入GSDML设备描述文件即可通讯。‑40℃~+85℃宽温，1500Vrms隔离，DIN导轨自锁卡扣安装；GC‑0001终端模块随耦合器附赠。广泛用于产线自动化、机械设备改造，为西门子Profinet PLC构建分布式远程IO节点。

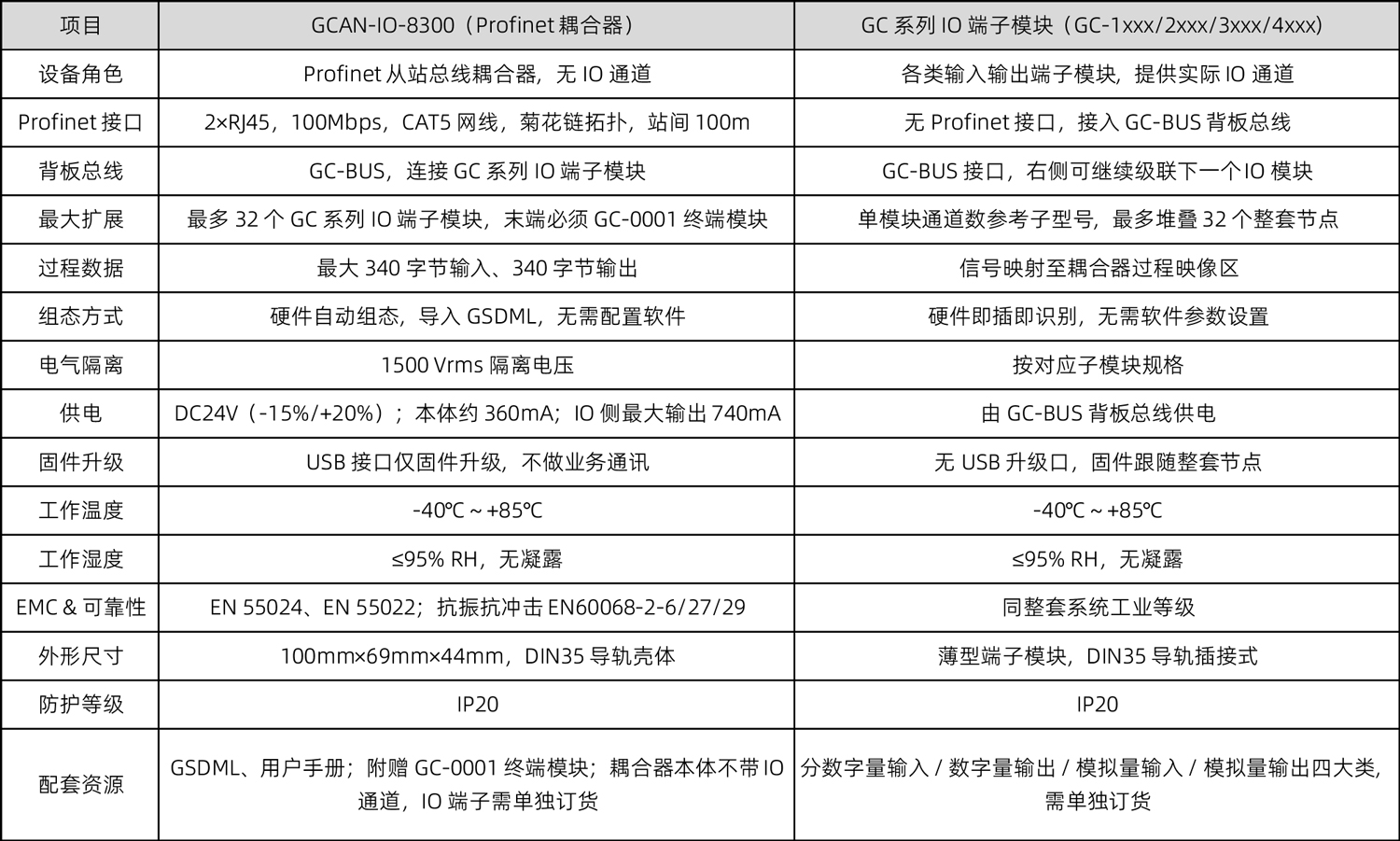

GC系列IO端子简表


IO通用规格


GCAN‑IO‑8300 Profinet耦合器

✅适用：作为整套IO系统的Profinet总线主适配器，对接西门子Profinet主站PLC；后端自由选配GC系列IO端子。
✅备注：耦合器本体没有IO通道，必须外接GC‑IO端子；整套节点最右端必须安装GC‑0001终端模块（产品附赠）。

GC系列IO端子模块（需单独订货）

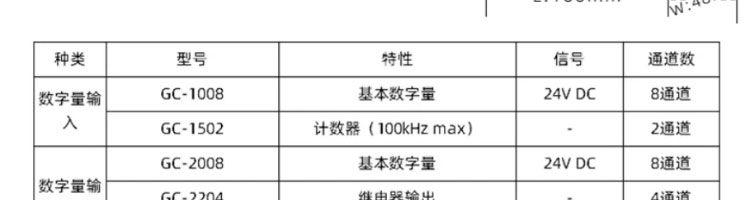

1.数字量输入模块GC‑1008、GC‑1502：24V开关量采集；GC‑1502支持最大100kHz高速计数。

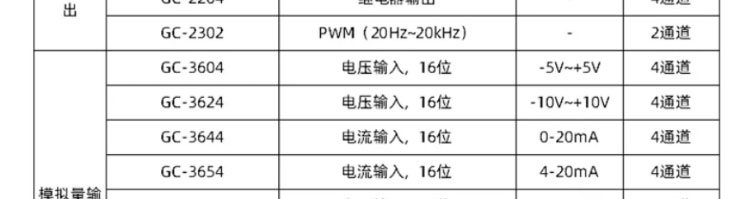

2.数字量输出模块GC‑2008、GC‑2204、GC‑2302：24V晶体管输出、继电器触点输出、20‑20kHz PWM脉冲输出。

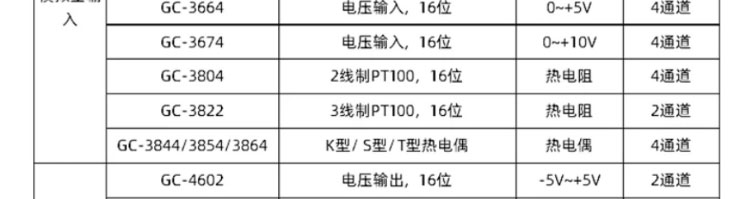

3.模拟量输入GC‑36xx、GC‑38xx：‑10V~+10V、0‑20mA、4‑20mA；PT100热电阻、K/S/T型热电偶温度采集。

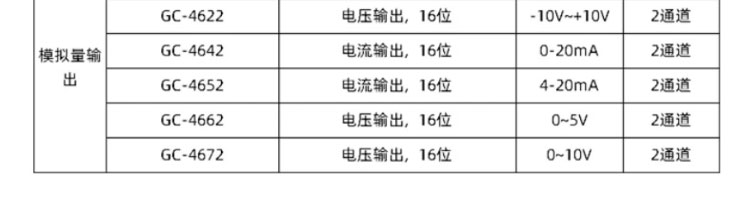

4.模拟量输出GC‑46xx：电压、电流信号输出。

共同适用场景清单

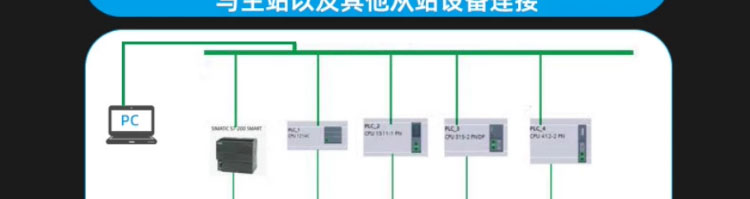

✅西门子Profinet PLC控制系统，构建分布式远程IO，缩短控制柜到现场传感器执行器布线距离
✅自动化产线、机械设备，混合采集开关量、模拟量、温度、高速计数、PWM控制信号
✅老设备改造，新增Profinet远程IO节点，接入现有西门子Profinet工业网络

注：全系列耦合器不带IO通道；节点末端必须配置GC‑0001终端模块；USB仅用于固件升级，不做业务通讯；IO端子模块需要单独订货。

1.硬件通用能力

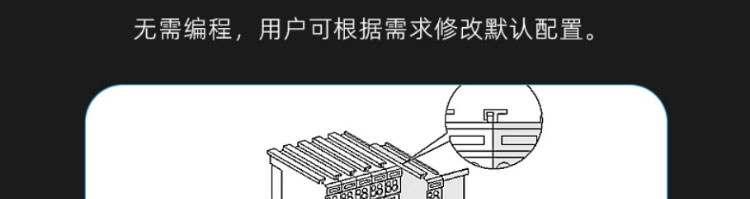

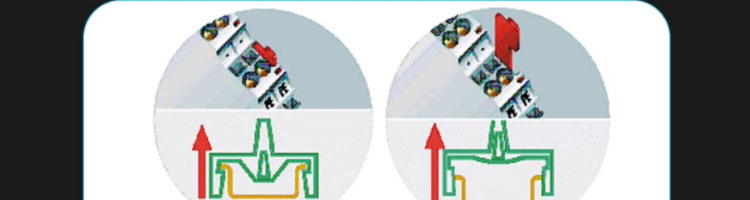

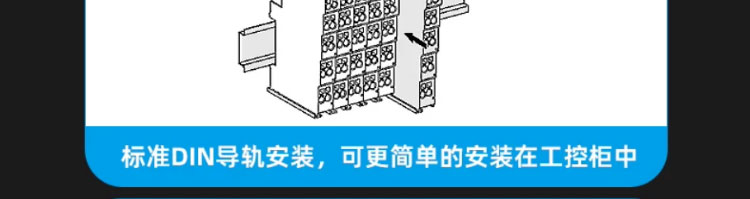

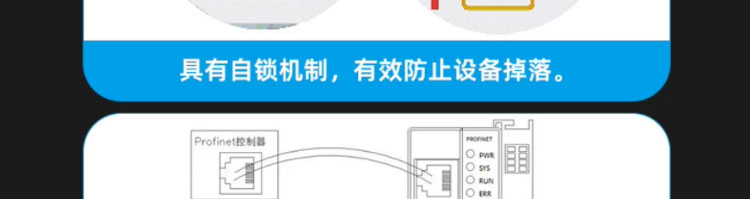

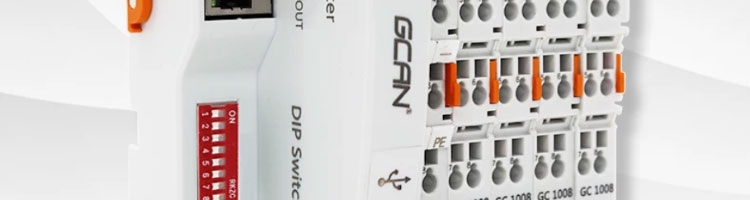

✅GCAN‑IO‑8300耦合器DIN35自锁导轨安装；右侧依次插接GC系列IO端子模块，最右端加装GC‑0001终端模块，硬件组装完成自动识别全部IO。

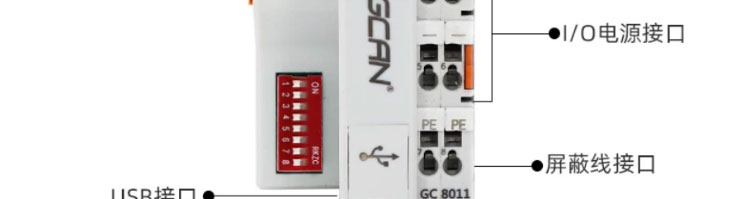

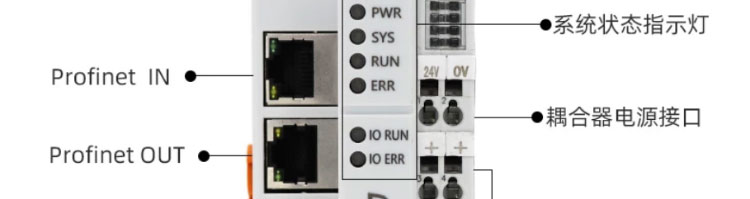

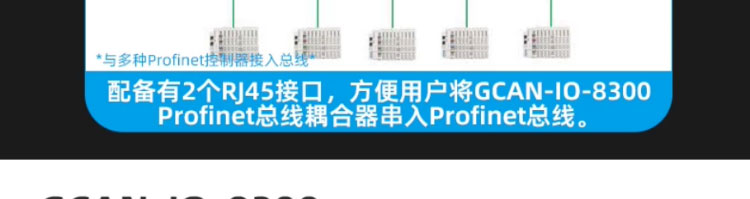

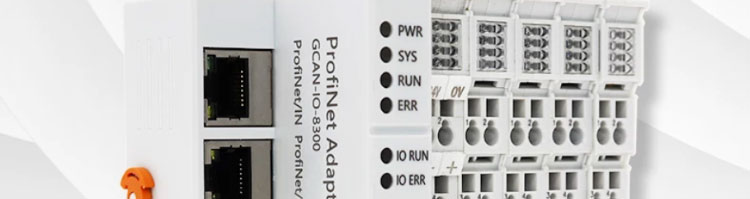

✅双RJ45支持Profinet菊花链级联；PWR/SYS/RUN/ERR指示灯监控Profinet总线；IO‑RUN/IO‑ERR专门监控GC‑BUS背板IO总线故障，故障点快速定位。

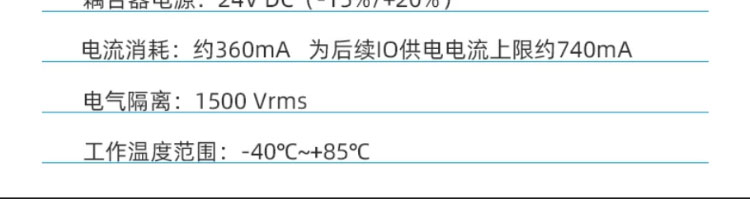

✅DC24V系统供电，向后端IO模块最大输出740mA电流；1500Vrms隔离，满足工业EMC、抗振动冲击标准。

2.软件/组态能力

✅PLC侧导入GSDML设备描述文件，即可识别整套节点全部IO通道；不需要PC配置软件，硬件自动组态。
✅所有DI/DO、AI/AO、热电阻、计数器、PWM信号统一映射至PLC过程映像区，直接读写字节数据完成采集与输出。

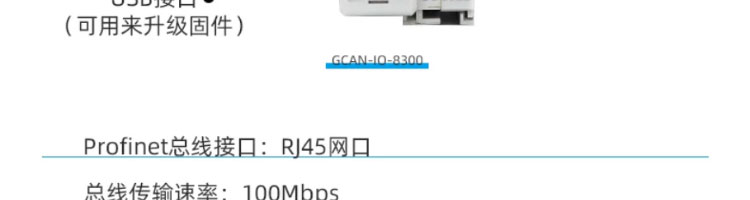

✅USB接口仅用于后期固件版本升级；正常运行无需接USB；上电整套节点脱机独立运行。

重要备注：整套节点最右端缺少GC‑0001终端模块，GC‑BUS背板总线无法正常工作；IO端子模块需要单独下单采购，耦合器只附赠终端模块。

Q：GCAN‑IO‑8300耦合器自带IO点吗？
A：耦合器本体没有IO通道，IO功能全部依靠外接GC系列IO端子模块，GC‑0001终端模块随货附赠。

Q：还需要专用配置软件配置IO通道吗？
A：不需要，IO模块插上去硬件自动识别；只需要在TIA Portal导入GSDML文件即可。

Q：单台耦合器最多可以接多少个IO端子？
A：最多32个GC系列IO端子模块，整套节点末端必须安装GC‑0001终端模块。

Q：USB接口是用来调试通讯下载程序的吗？
A：USB仅用于固件升级，设备正常工作状态不需要接USB，不做业务数据通讯。

Q：兼容哪些PLC？
A：标准Profinet从站，适配西门子S7‑200SMART/S7‑1200/S7‑1500/S7‑300/S7‑400 Profinet主站。
