设备核心特点：

✅符合IEC‑61131‑3标准，支持OpenPCS/CODESYS V3.5 SP16及以上双编程内核，ST/LD/FBD/SFC/IL五种编程语言
✅本机混合IO：数字量DI/DO，集成AI模拟量输入、AO模拟量输出；DI复用高速计数，DO复用100KHz PWM脉冲输出；适配采集电压、电流模拟量传感器
✅通讯接口：1路RS232、2路RS485；原生支持Modbus‑RTU主站/从站；RS485通信接口1500V DC电气隔离
✅DC24V工业供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR系统指示灯+每路IO状态灯；带运行拨码、IAP复位按键；Type‑C接口用于程序下载调试
✅程序、掉电参数保存板载Flash；内置实时时钟；‑40℃~+85℃宽温工业，上电脱机独立运行用户控制程序

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

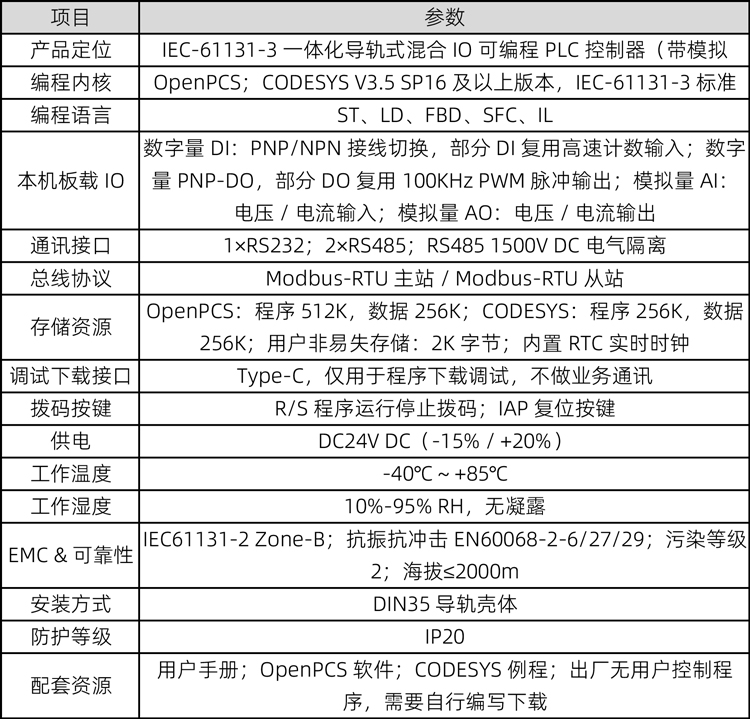

GCAN‑PLC‑220为工业级DIN导轨一体化混合IO可编程逻辑控制器，具备OpenPCS、CODESYS两套运行内核，完全遵循IEC‑61131‑3编程标准。设备同时集成数字量DI/DO与模拟量AI/AO通道；DI通道支持高速计数复用，DO通道支持PWM脉冲输出；集成1路RS232、2路RS485串口，原生支持Modbus‑RTU主/从站协议。

RS485接口具备1500V DC电气隔离，‑40℃~+85℃宽温，DIN导轨卡扣式安装；Type‑C接口用于程序下载调试；配备运行停止拨码开关、IAP复位按键；内置实时时钟，2K字节掉电非易失存储区；用户程序下载完成后脱机独立运行。适合小型自动化设备逻辑控制、模拟量闭环调节、高速脉冲运动控制、Modbus‑RTU总线组网，同时采集开关量与电压电流模拟量信号的应用场景。

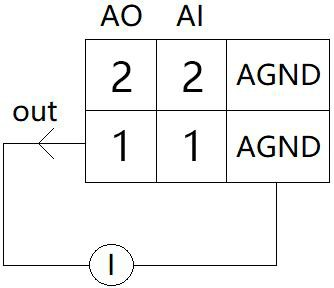

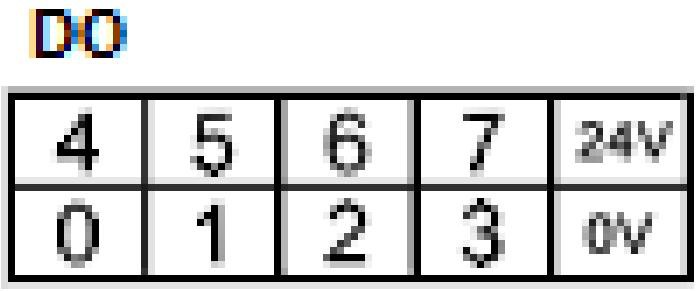

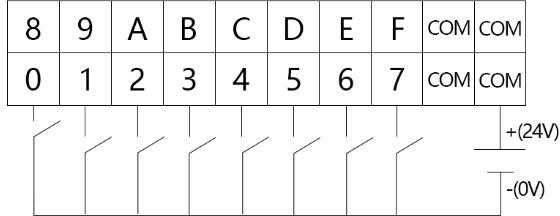

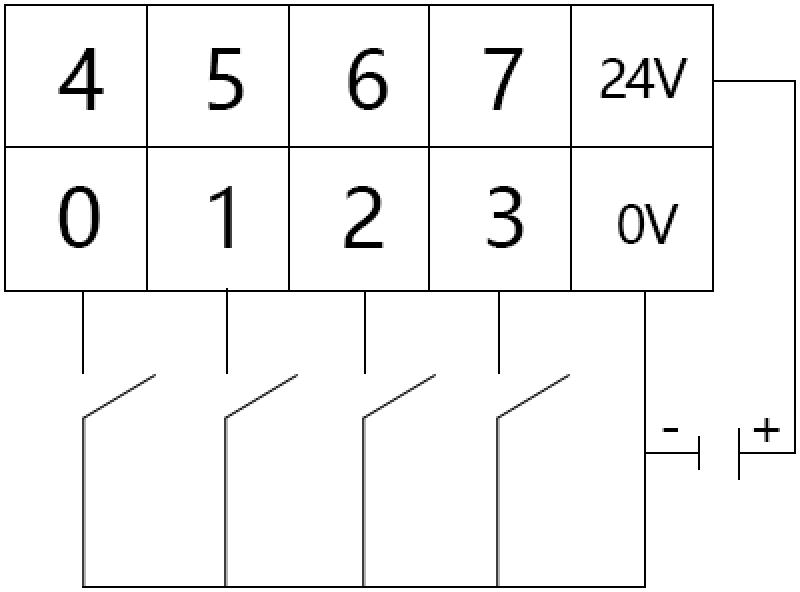

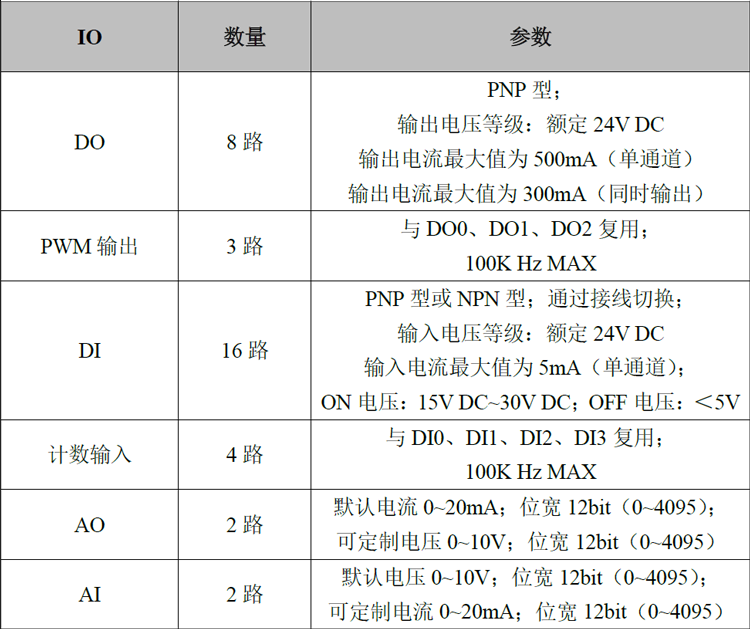

✅本机混合IO能力：集成数字量DI（PNP/NPN外部接线切换，部分通道复用100KHz高速计数）；数字量PNP型DO，部分通道复用100KHz PWM脉冲输出；板载模拟量AI电压/电流输入、AO模拟量输出，直接对接变送器、温度、压力类模拟传感器。
✅双内核可编程能力：支持OpenPCS内核与CODESYS V3.5 SP16以上内核；遵循IEC‑61131‑3，支持ST、LD、FBD、SFC、IL五种编程语言；内置Modbus‑RTU主/从站、模拟量处理、高速计数、PWM功能块；支持浮点数运算，内置实时时钟。

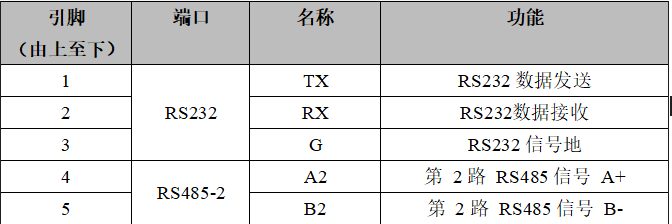

✅串口通讯能力：1路RS232；2路RS485；RS485通道1500V DC电气隔离；完整支持Modbus‑RTU主站、从站，实现串口传感器、变频器、仪表组网交互。
✅存储与可靠性：OpenPCS内核：程序512K，数据256K；CODESYS内核：程序256K，数据256K；2K字节掉电保存区；硬件看门狗；满足IEC61131‑2 Zone‑B EMC；X/Y/Z三轴抗振动冲击。
✅供电与安装：DC24V（‑15%~+20%）供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR系统状态指示灯，每路IO独立状态指示灯；运行/停止拨码开关、IAP复位按键；Type‑C仅用于程序下载调试。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度10‑95%RH无凝露；IP20防护等级。

✅小型自动化设备，同时需要开关量DI/DO控制+模拟量AI/AO采集输出，实现温度压力等模拟量闭环控制
✅高速计数采集、PWM脉冲简易运动控制；模拟量变送器、传感器信号直接接入PLC本机IO
✅Modbus‑RTU总线组网，作为主站或者从站对接串口传感器、变频器、仪表等第三方Modbus设备
✅专机设备、试验机、流水线单机控制，本机集成模拟量，无需额外外接模拟量模块

注：本型号出厂没有预置业务控制程序，需要OpenPCS或者CODESYS编写下载用户程序；DI的PNP/NPN依靠外部接线切换；高速计数、PWM为IO通道硬件复用；Type‑C只做程序下载调试；模拟量注意输入输出量程匹配。

温馨提示：场景不在列表，可联系技术评估适配 + 报价

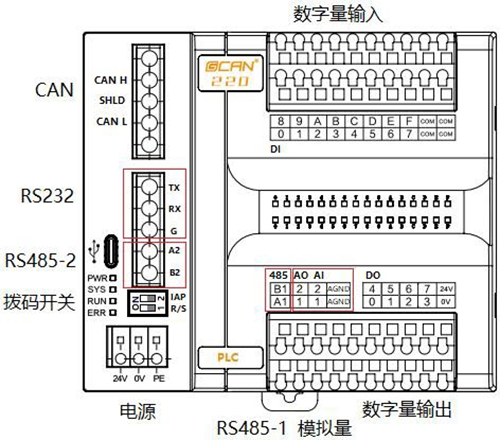

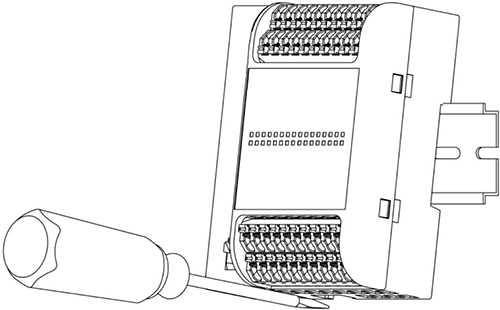

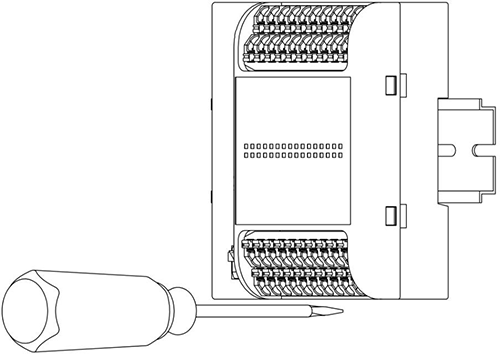

✅DIN导轨卡扣式完成设备安装，接入DC24V电源；完成数字量DI、DO，模拟量AI/AO，RS232/RS485串口接线；按照需要配置DI为PNP或者NPN接线模式，模拟量确认量程匹配。
✅PC端使用OpenPCS或者CODESYS软件，选用IEC‑61131‑3五种编程语言，调用内置Modbus‑RTU、模拟量处理、高速计数、PWM功能块编写用户控制逻辑。

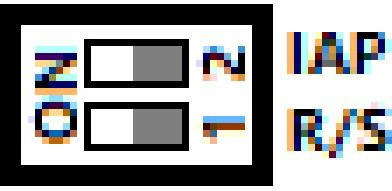

✅通过Type‑C接口连接设备，编译工程下载用户程序至控制器内部存储；支持拨码开关实现程序运行/停止、IAP复位恢复设备状态。
✅设备上电后脱机独立运行用户程序；完成本机数字量DI采集、DO输出；模拟量AI采集、AO输出闭环调节；执行高速脉冲计数、PWM脉冲输出；执行Modbus‑RTU主站/从站串口通讯交互；支持时钟读取、变量掉电保存。

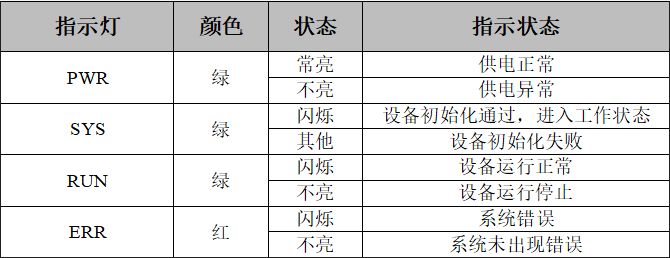

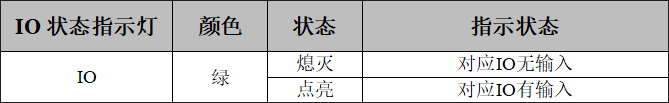

✅PWR/SYS/RUN/ERR系统指示灯+每一路IO状态灯，反馈电源、系统、程序运行状态与IO通道状态，快速定位硬件或者程序故障。

备注：控制器出厂为空，必须下载用户应用程序才可以实现控制；高速计数、PWM与普通IO通道硬件复用，同一通道不可同时复用两类功能；模拟量务必确认量程与传感器匹配；Type‑C仅用于下载调试，正常运行无需连接电脑。

Q：GCAN‑PLC‑220拿到手直接运行控制吗？
A：不可以，出厂无业务控制程序，需要OpenPCS或者CODESYS编写并下载IEC‑61131‑3用户应用程序。

Q：DI输入怎么切换PNP/NPN？

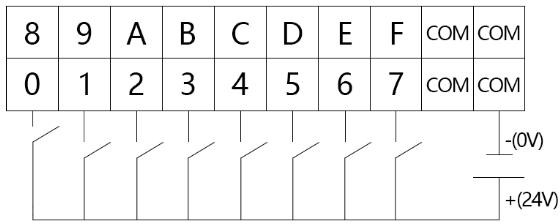

A：DI输入不支持软件切换，依靠外部接线方式切换PNP/NPN输入模式。

Q：模拟量AI/AO支持什么信号？
A：支持标准工业电压、电流模拟信号，选型请核对手册量程参数，接线需要匹配传感器输出规格。

Q：高速计数与PWM输出是额外通道吗？
A：不是，属于IO硬件复用；部分DI复用高速计数；部分DO复用PWM输出；同一通道不能同时作为普通IO和复用功能。

Q：支持哪些Modbus功能？

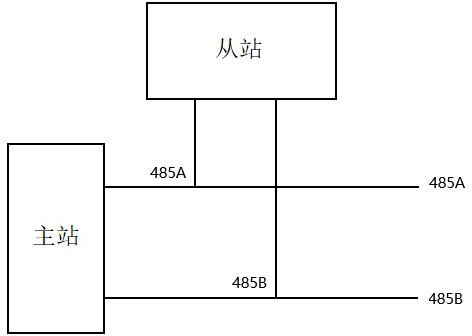

A：原生支持Modbus‑RTU主站和Modbus‑RTU从站，通过两路RS485、一路RS232串口实现。

Q：Type‑C接口可以跑业务通讯吗？
A：不可以，Type‑C接口只用于程序下载调试，业务通讯依靠RS232/RS485串口。
