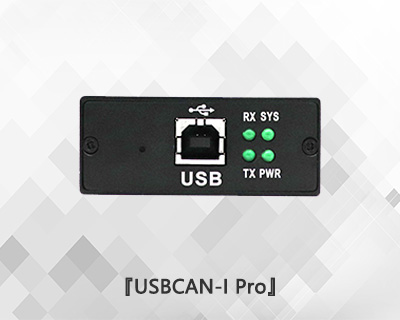

单通道CAN总线分析仪

  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
  • 单通道CAN总线分析仪
品牌:
广成科技
型号:
USBCAN-I Pro
应用:
●开发、测试、管理、维护CAN总线网络
●记录、收发、分析CAN总线数据
点击购买
  • <汽车电子专用产品>点击下方图片了解详情

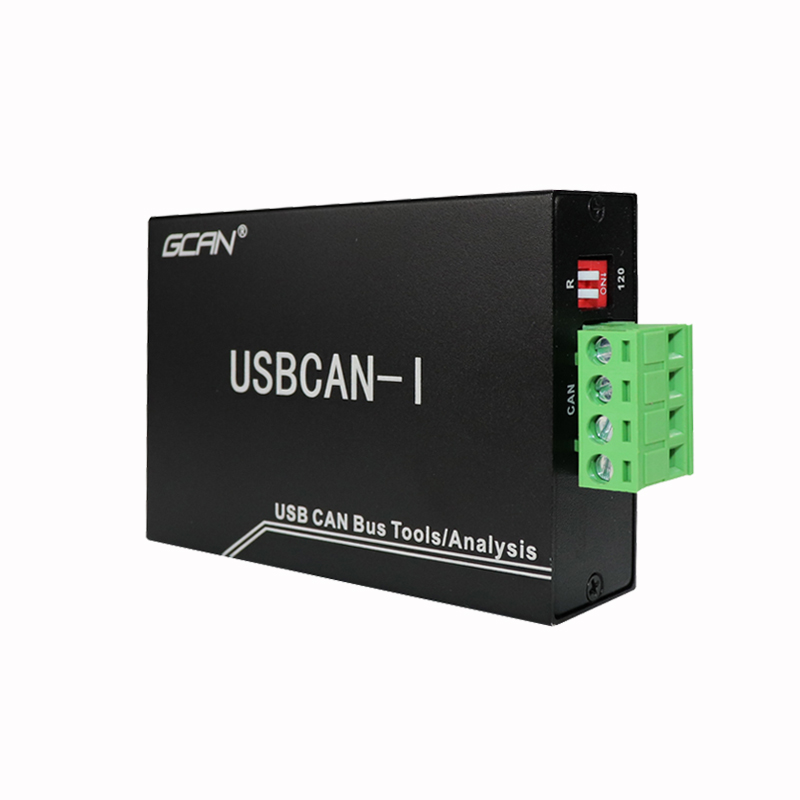

       USBCAN-I Pro型号通用USB接口CAN总线分析仪是我公司最新的CAN总线分析仪,此型号分析仪凭借高品质,高性价比,高稳定可靠性等核心优势,现已被众多用户广泛认可,是目前市面上最为通用的CAN分析仪。用户可以使用此型号CAN分析仪开发、测试、管理、维护CAN网络,记录、收发、分析总线数据。此型号分析仪可用于标准CANopen协议解析,可将CANopen格式数据按相应格式直观显示,便于用户进行数据处理、数据分析。

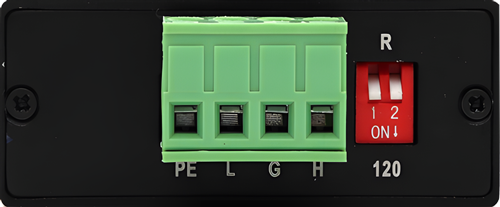

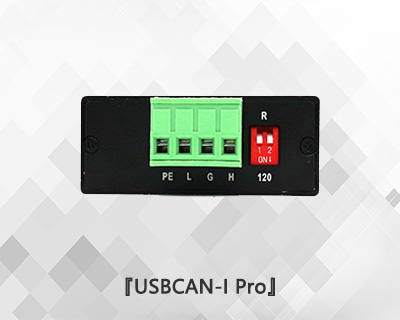

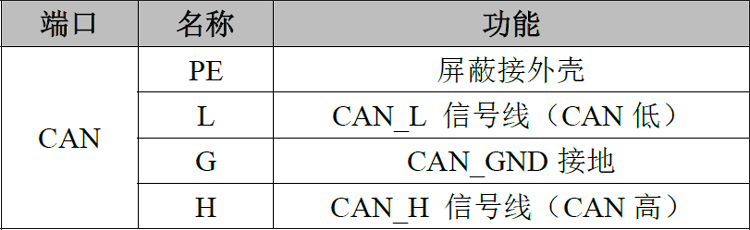

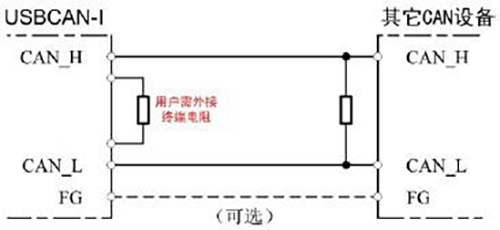

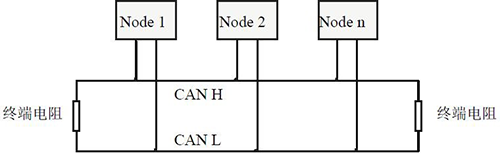

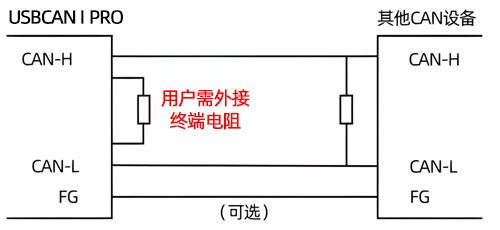

      此型号CAN分析仪提供两种接口形式可选——OPEN4端子、DB9公头,用户可按自己的需求及接线方式选择适合自己的设备。另外此型号CAN分析仪可搭配单线CAN转换器,扩展支持单线CAN。

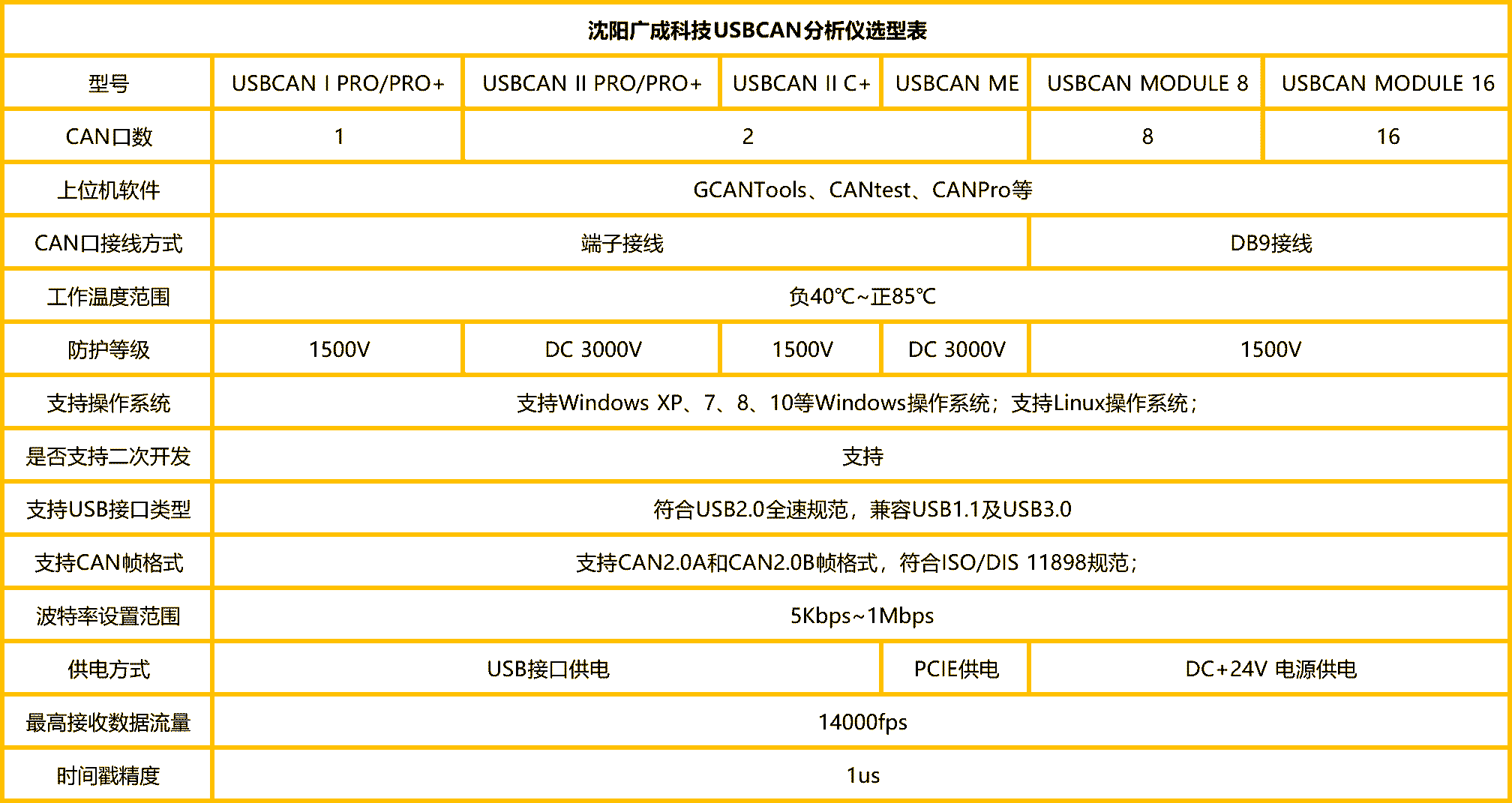

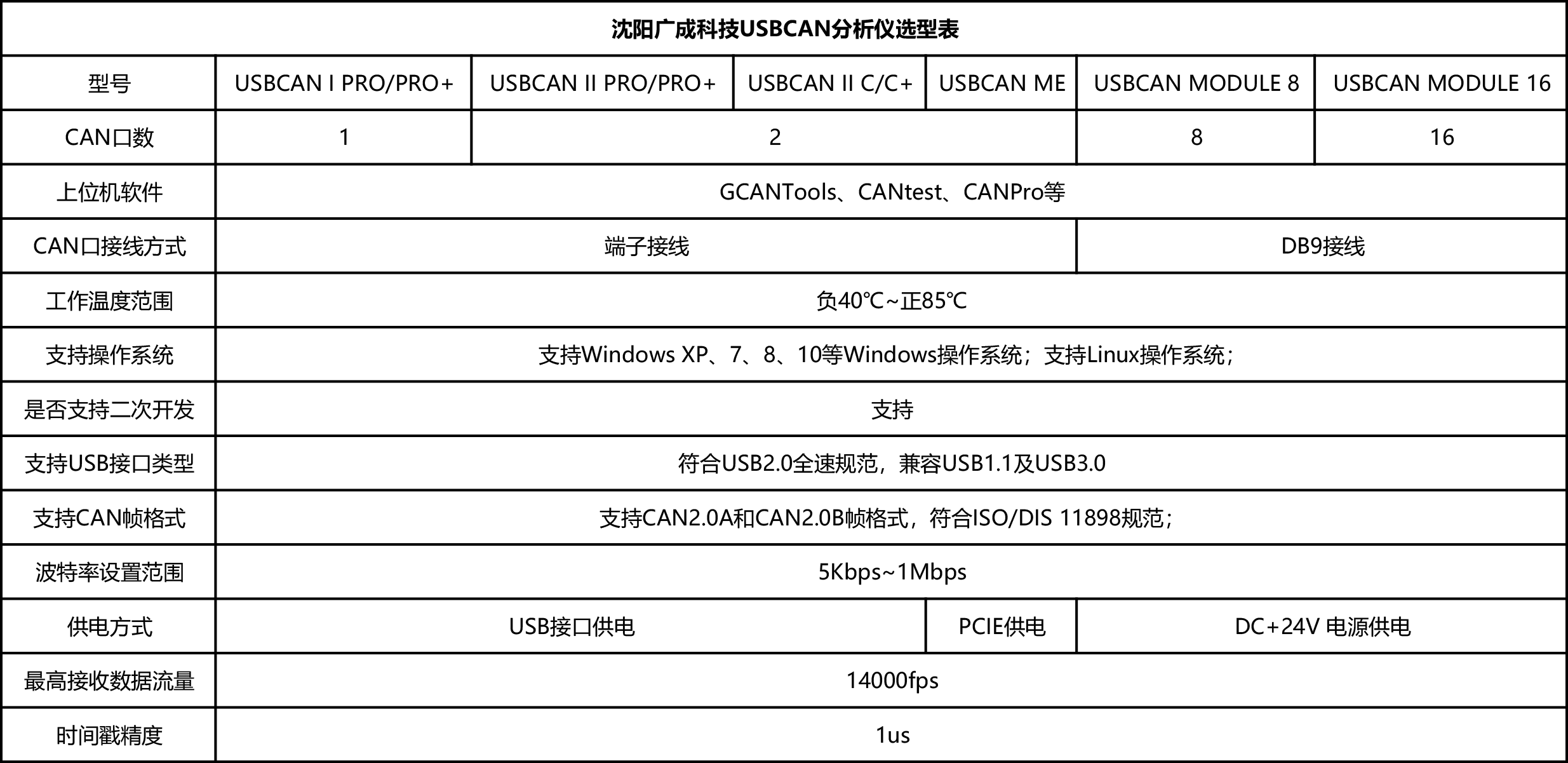

    产品选型表


        第四代USB转CAN卡(适配器)可实现总线双向数据传输,专用的工业级高速32位CPU,接收和发送速度大于8000帧/秒(就是在can总线波特率达到最大1M的时候,总线满发的数据帧不丢失)。

        符合ISO 11898标准,支持CAN 2.0A/B,标准帧/扩展帧/数据帧/远程帧。

        嵌入式实时操作系统,硬实时时钟精度达到1us。

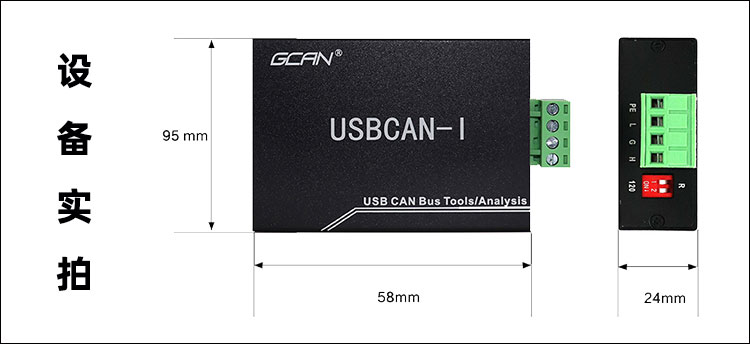

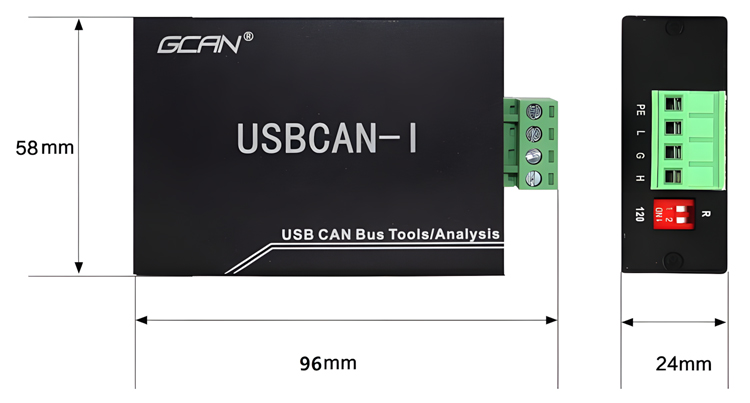

        银行卡大小纯铝合金外壳,稳定抗干扰,端子接头,方便调试。

        工业级主芯片,CAN端磁耦隔离,隔离总线上的高压共模信号,提高运行稳定性,增加使用寿命。

        3×24小时满负荷收发测试,不丢帧。

        增加GND和PE接口,在环境干扰比较严重,干扰总线数据时接上可提高稳定性。

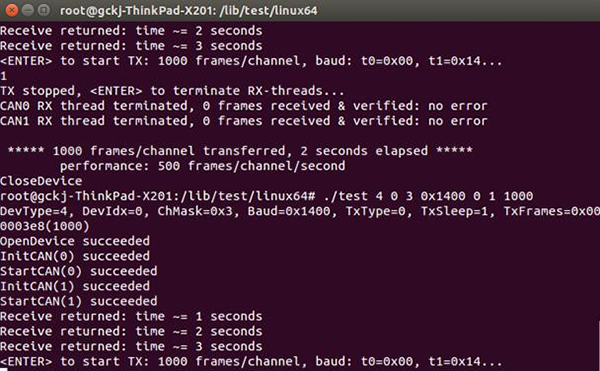

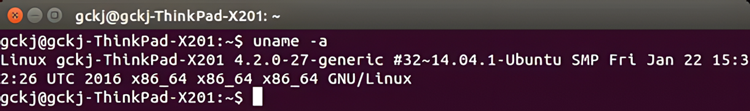

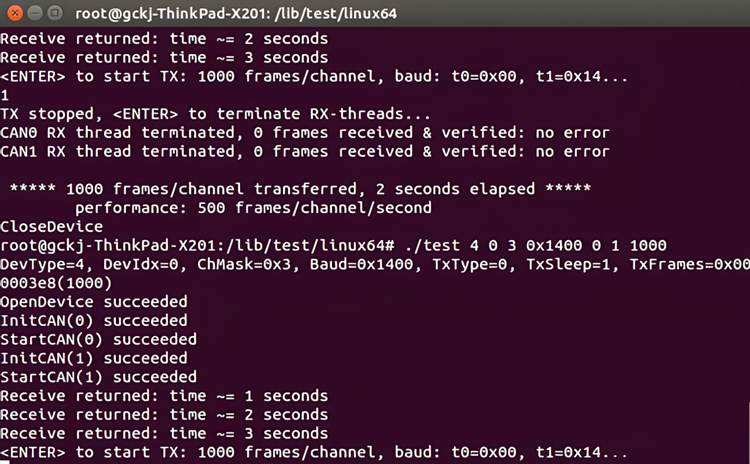

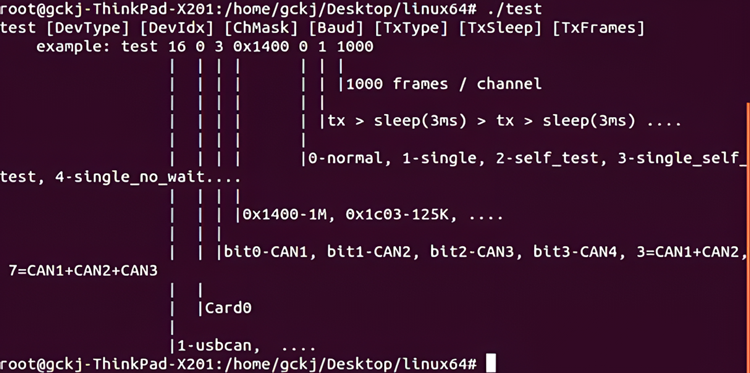

        产品驱动通过微软数字签名认证,可以在win 98/xp/2000/2003/7/8 等及32/64位Linux操作系统上使用。

           即插即用,适合现场调试分析,检测网络状态。


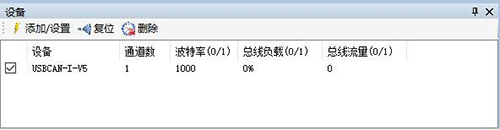

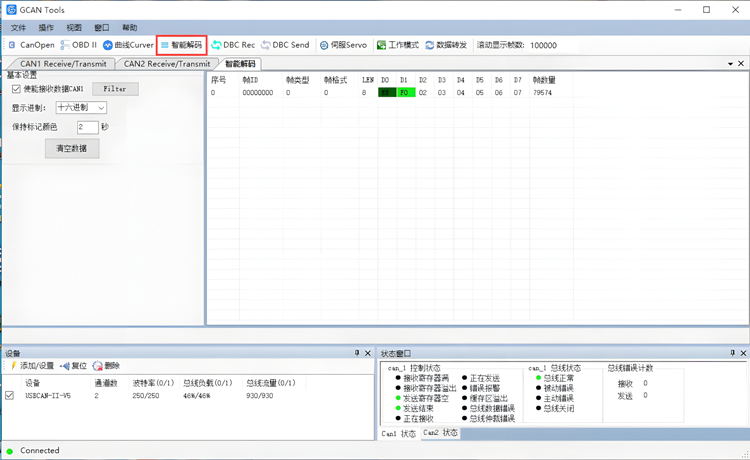

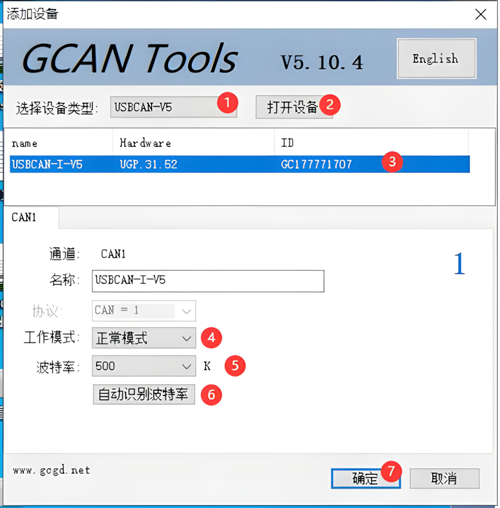

      ECAN TOOLS软件主要功能概述:

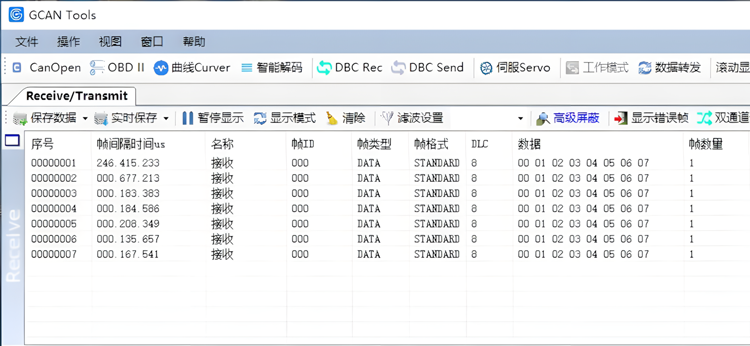

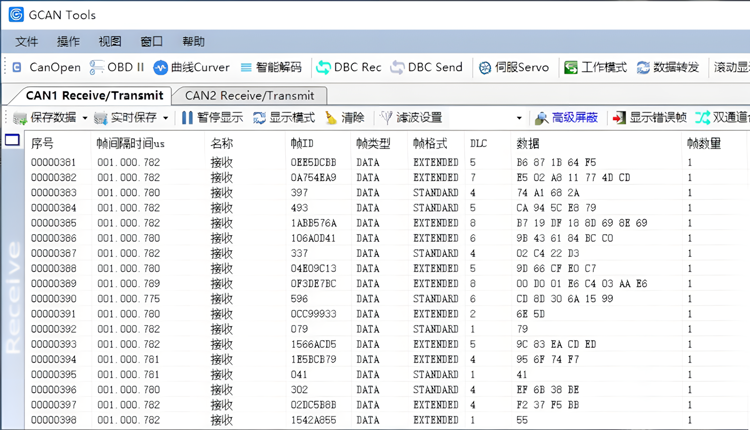

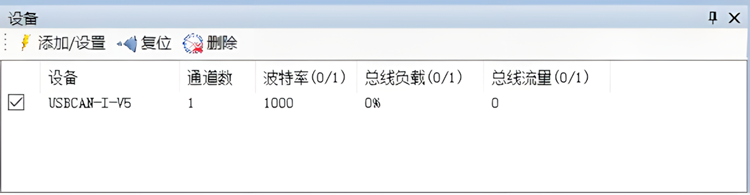

      ECAN Tools软件是我公司自主开发的调试软件,通过软件可以快速进行CAN总线数据收发,实现PC到CAN2.0A和CAN2.0B(包括标准帧、扩展帧、数据帧、远程帧)的双向通讯。

        两种发送界面——普通模式或列表模式,用户可根据自己的习惯选择使用

      (1)普通发送模式

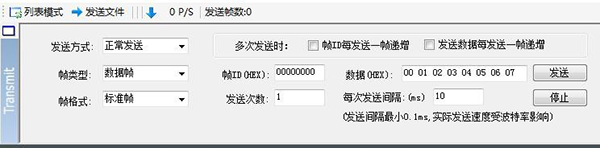

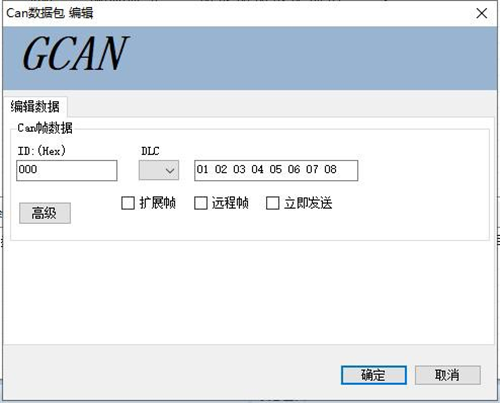

                普通发送模式非常直观,所有设置选项均在主界面中,可直接设置。


      (2)列表发送模式

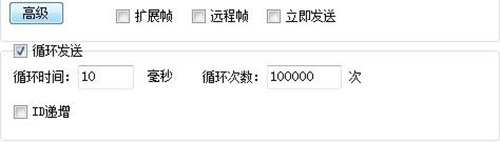

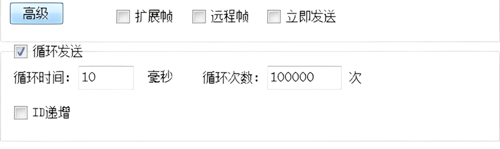

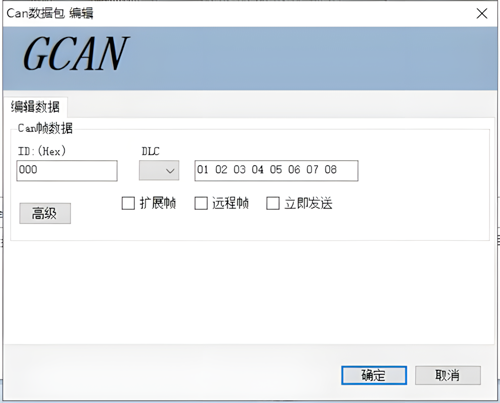

                列表发送模式可以将CAN帧添加到发送列表中,发送列表可同时发送多条不同的报文,并可循环发送,列表可保存到本地并可加载。此功能适用于同时调试多个CAN节点,或需要按时序发送数据。


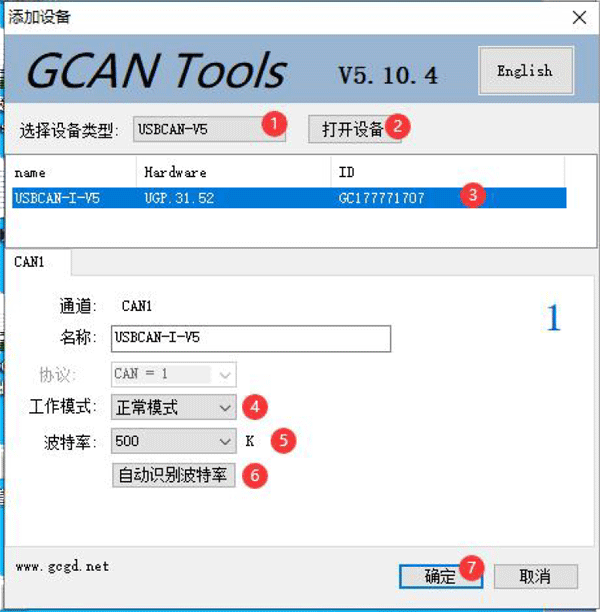

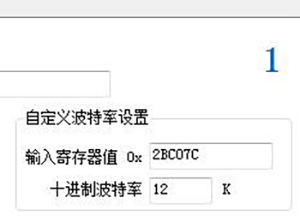

        波特率自动识别功能

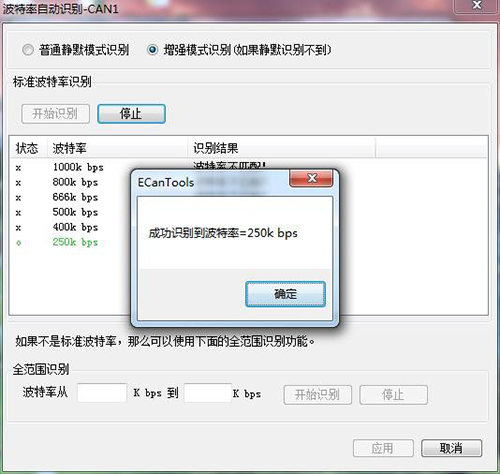

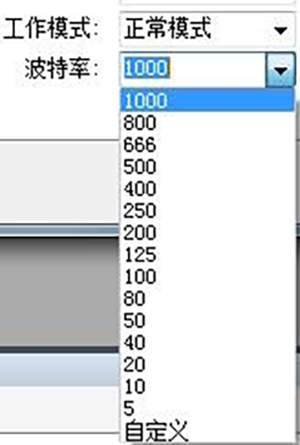

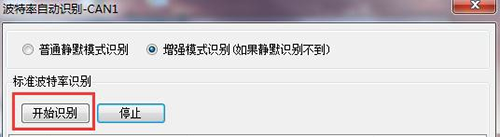

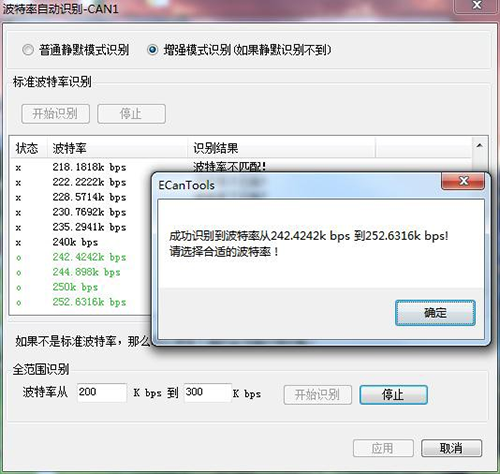

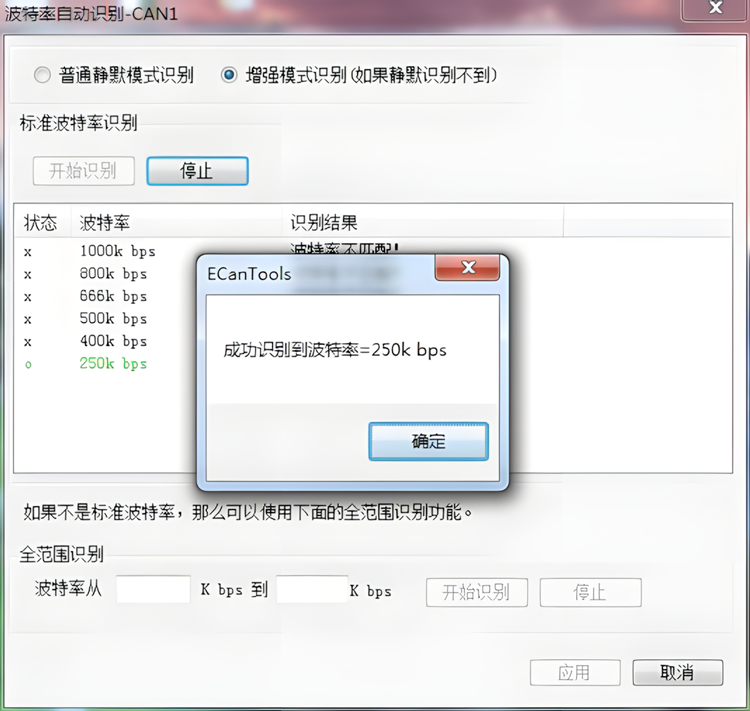

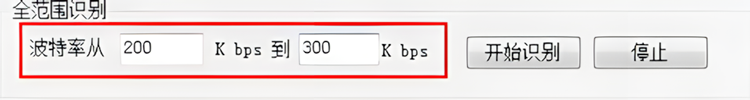

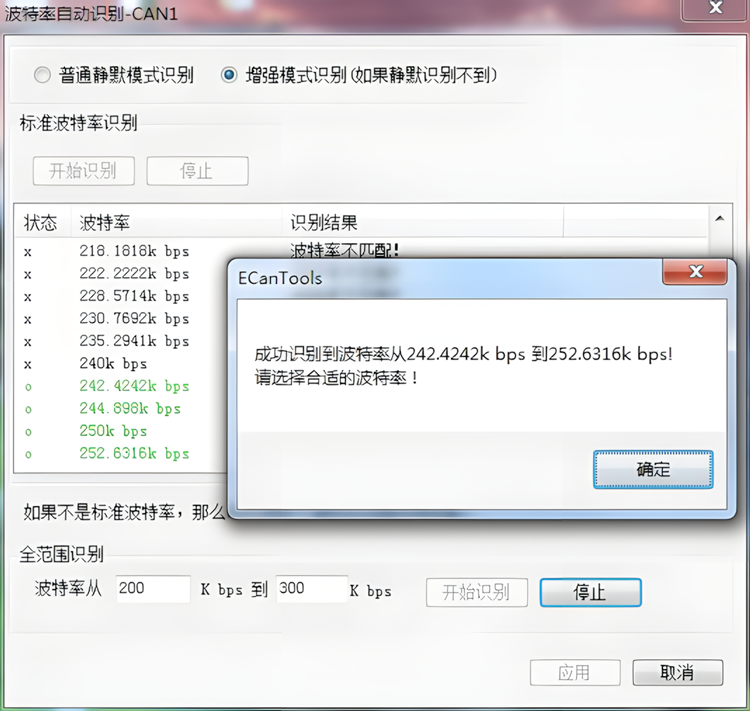

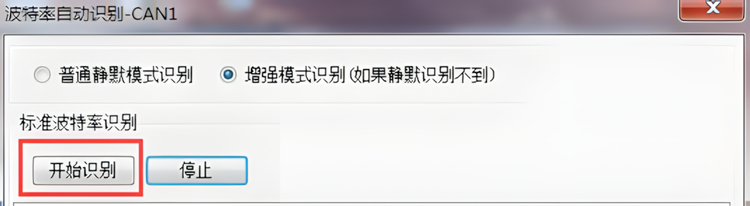

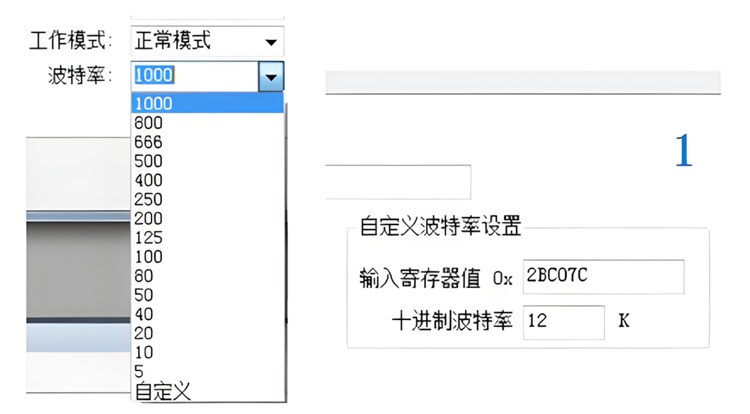

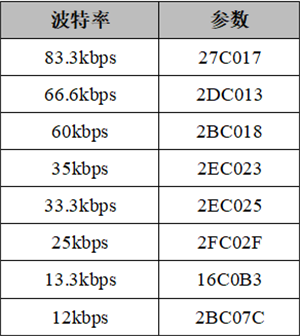

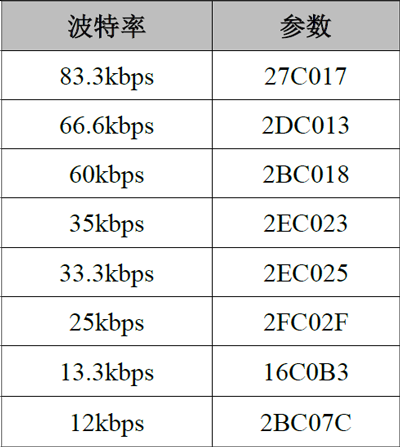

            软件可以自动识别波特率,当用户在不知道总线波特率的时候,自动识别波特率功能会对用户有极大的帮助。识别波特率分为两种模式:标准波特率识别(通用波特率如1000K、800K、500K等)、全范围波特率识别(设置识别范围,全面匹配)


        总线分析功能

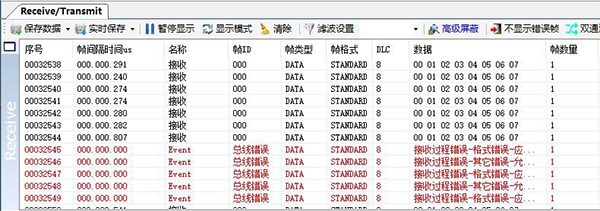

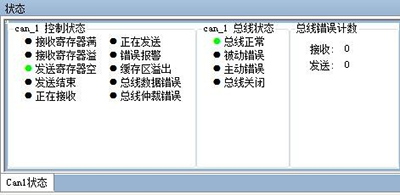

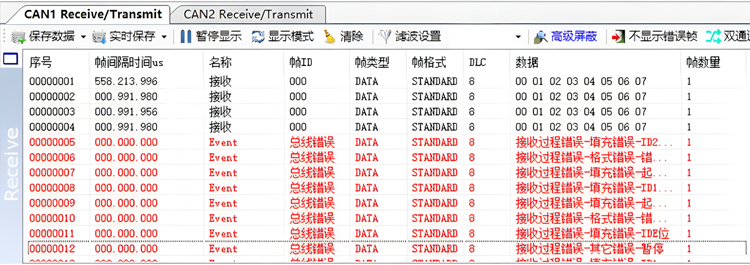

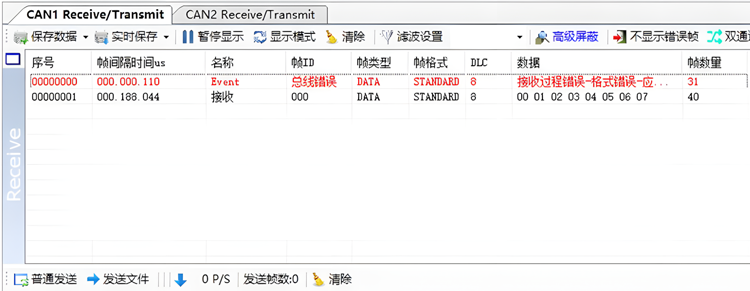

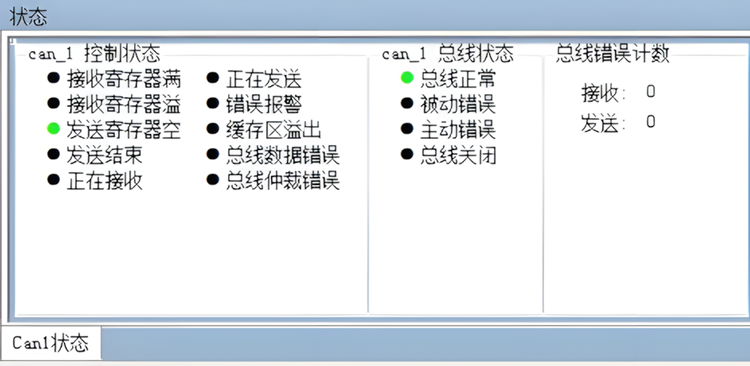

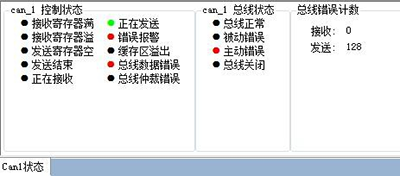

      软件自带总线分析功能,当遇到总线连接错误时,可以很直观的帮用户分析CAN总线干扰和测试CAN总线状态。

      (1)CAN控制器内部FIFO溢出:某一段时间内的总线报文过于密集,导致USBCAN来不及接收,发生报文丢失。

      (2)CAN控制器错误报警:总线发生多次发送错误或接收错误,错误计数器超出报警阈值,并能显示错误计数值。

      (3)CAN控制器消极错误:总线发生多次发送错误或接收错误,导致CAN控制器进入错误消极状态,并能显示错误计数值。

      (4)CAN控制器仲裁丢失:本节点与其他设备在竞争总线时失败,待发报文将在下一次总线空闲时尝试发送,能捕捉到相应的错误位信息并显示出来。

      (5)CAN控制器总线错误:总线发生一次发送错误或接收错误,错误计数器的值将累加,并能捕捉错误的位信息,比如ACK、CRC、位界定错误信息。

      (6)CAN数据缓冲区溢出:由于一段时间未与PC交换数据,导致设备存储的报文数目超出硬件容量限制,新接收的报文将覆盖最早的报文。

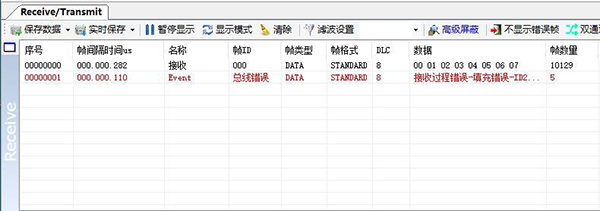

      可以接收总线上的错误帧,指示错误帧类型,统计错误帧率,便于用户分析总线状态并快速定位发送错误帧的节点。


        智能中继功能、智能脱机模式。(仅USBCAN-II Pro支持此功能)

      (1) 可以作为一个CAN网桥使用,实现2路CAN通道的数据在相同或不同波特率下实时高速交换。可设置接收到特定帧数据后更改内容转发,可设置硬件脱机模式。

      (2) 可以作为一个CAN总线接力器使用。可以延长can总线距离,降低CAN总线电缆的截面积,节约CAN电缆的成本,同时增加了CAN总线节点的最大数目,增加CAN总线的负载能力。

      (3) 提高了CAN总线的通信可靠性。当网络出现故障时,一般只影响个别子网段。

      (4) 启用中继功能对初始化参数进行设置,可以过滤报文,减轻CAN总线负担,从而大大降低目标网络的受干扰程度。

      (5) 脱机模式中,可以自己编辑哪些ID的数据要转发到另一个CAN口,可以设置根据ID触发数据转换,可以替换转发帧ID及相对应的数据,可以设置循环时间,发送次数,等待时间。用户可以用记事本自行编辑,即使不会编程的用户,只要会使用记事本,即可把它变成一台超级强大的智能离线转换设备。

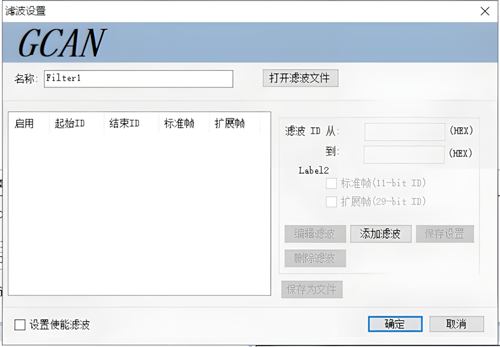

        智能多段滤波功能

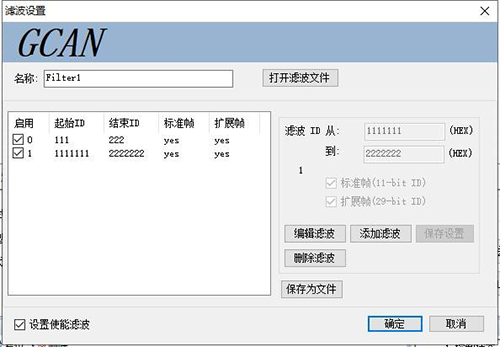

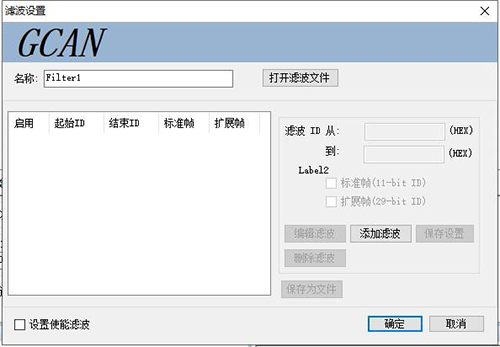

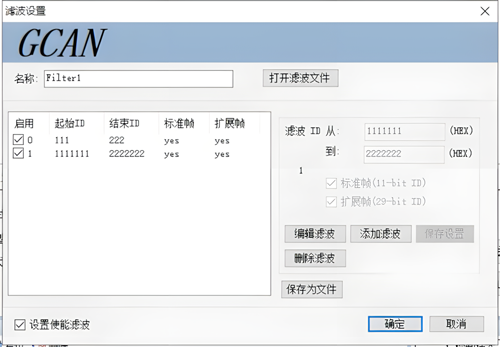

            智能滤波功能不再需要计算复杂的屏蔽码和验证码,只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200,那么只需在滤波设置界面输入100-200,则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。


        总线监听模式

            可以设置USBCAN只听模式,在这种模式下,设备只是接收can总线上的数据,不向总线发送回应数据包,适合于在正在运行的系统中,截获总线数据进行分析。


        实时数据统计显示功能

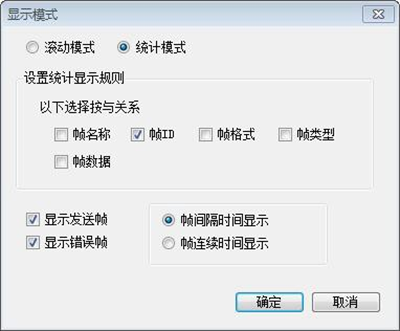

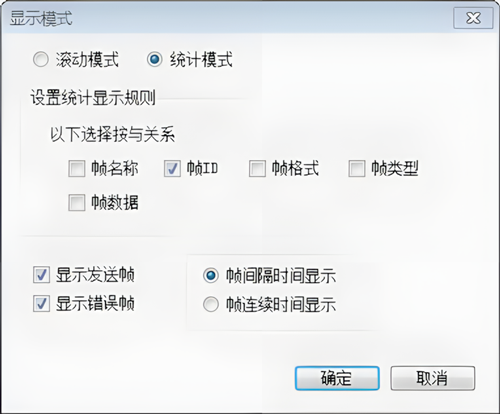

            可以按如下统计规则,将接收到的数据实时分类显示,此功能非常便于将相同的帧合并到一起显示,便于数据分析,数据处理。


        总线数据保存及录播功能

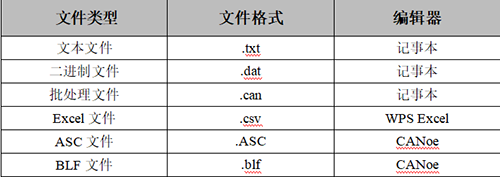

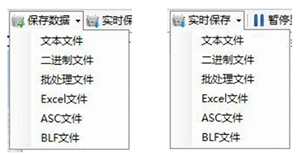

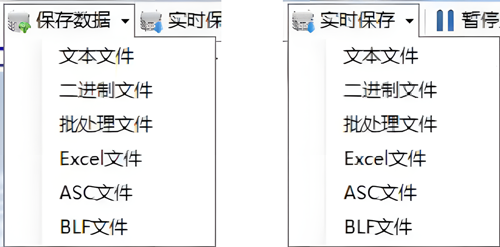

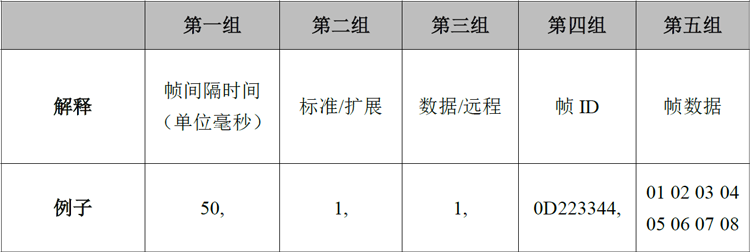

            可将列表中的数据(实时)保存到电脑,可以有多种保存格式:文本文件(.txt)数据直观便于携带;二进制文件可以满足用户的特殊需求;批处理文件(.CAN)可以修改后发送回总线上;Excel文件可以使用excel打开,便于数据处理。

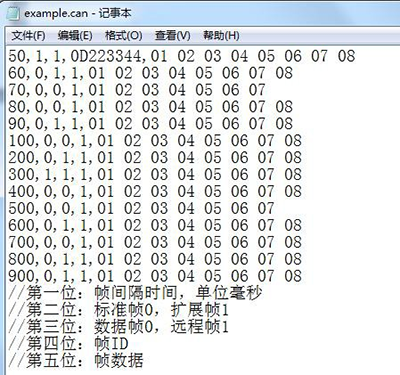

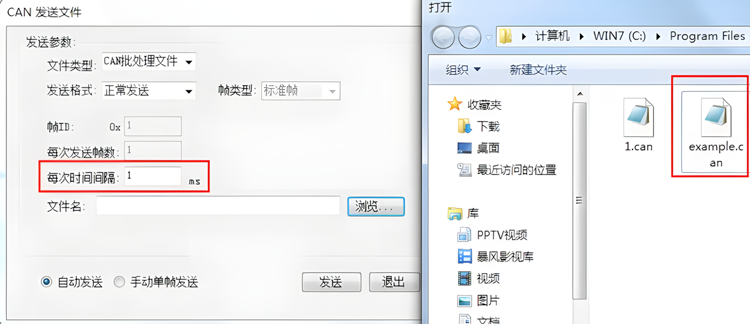

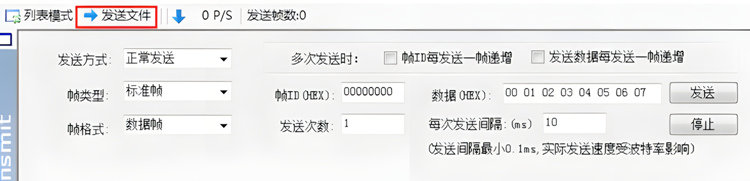

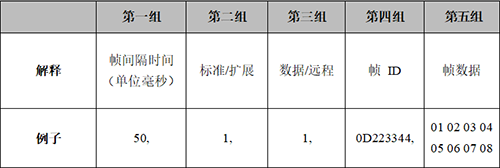

      保存成批处理格式的文件后,可以通过记事本打开,用户可以自行编辑记事本中的帧内容,保存后可以在软件中点击“发送文件”,选择批处理文件就可以将批处理文件发送出去,发送的内容可以手动单帧发送和循环发送。

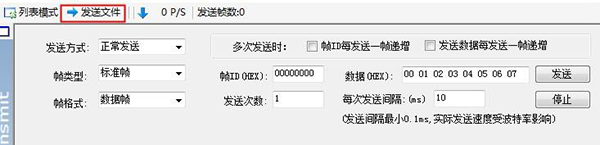

        文件发送功能

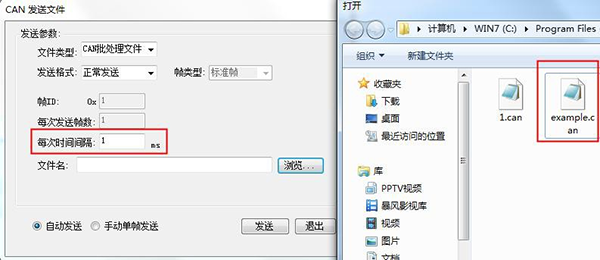

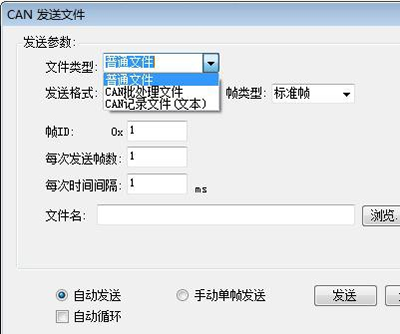

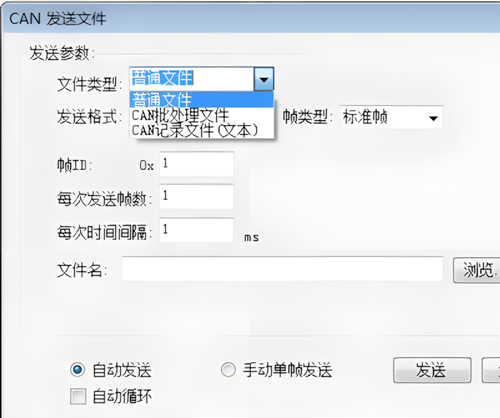

      可以通过CAN总线,对目标设备的芯片中发送数据。用户可通过此功能自行开发程序烧录(升级)软件,包括:bootloader、刷写ECU、BMS系统升级等。

        高级屏蔽功能

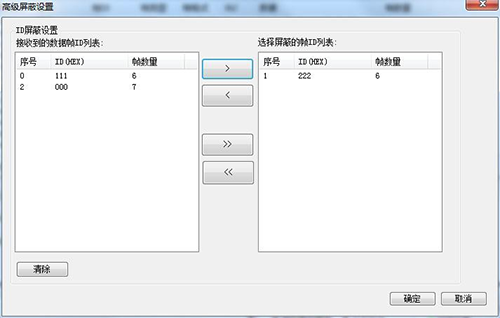

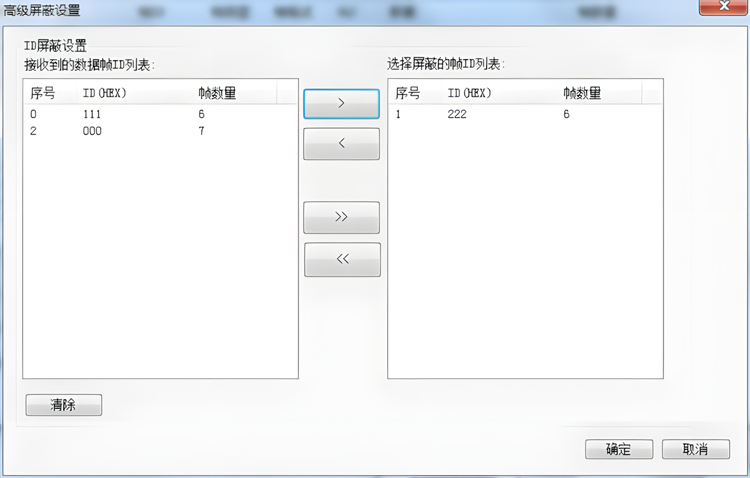

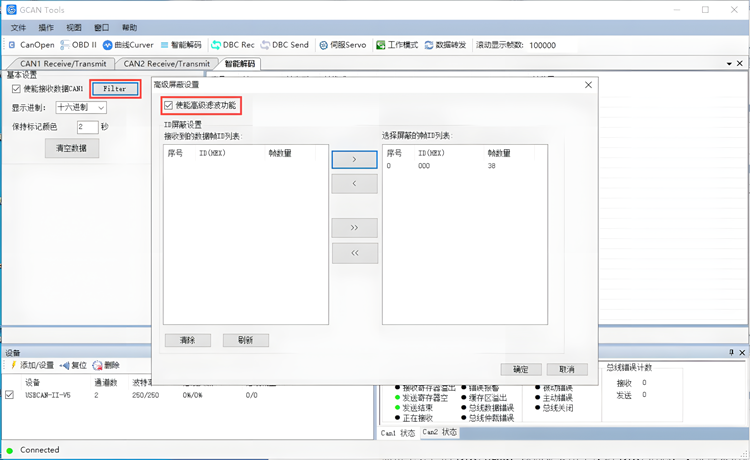

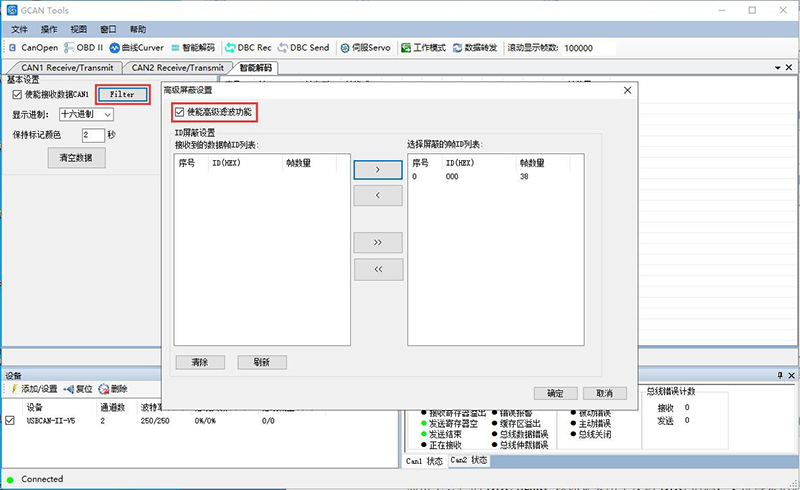

      软件接收可以屏蔽指定的帧数据。可以将接收到的数据按帧ID归类后合并显示在左侧的待屏蔽列表中,从左边的列表中选择您需要屏蔽的帧ID,点击向右箭头即可将选中的帧ID添加到屏蔽列表中,软件将自动屏蔽所有在右侧列表中所有以此帧ID开头的所有数据,屏蔽列表可以设置多条。此功能非常便于汽车CAN数据抓取,可以屏蔽怠速状态下的所有数据后直观的看到新增加的数据,用于判断数据作用。


      CAN Test软件主要功能概述:

      如果您习惯于使用周立功CAN Test软件,使用我们的设备可以让您继续使用CAN Test。


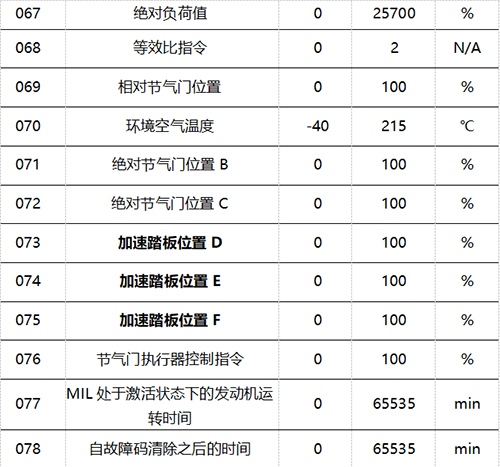

        CAN Test核心功能——DBC解析

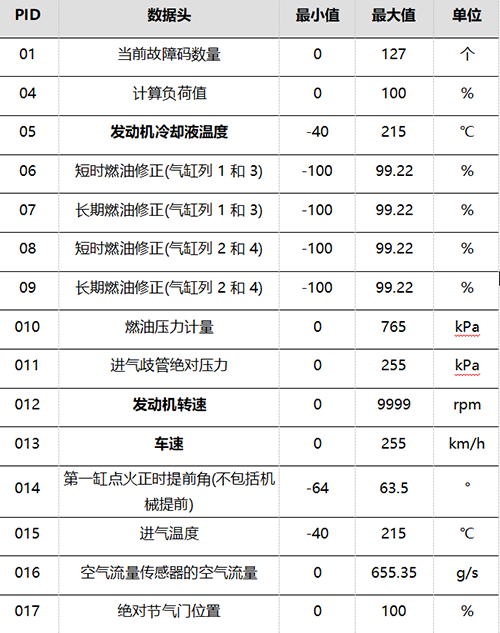

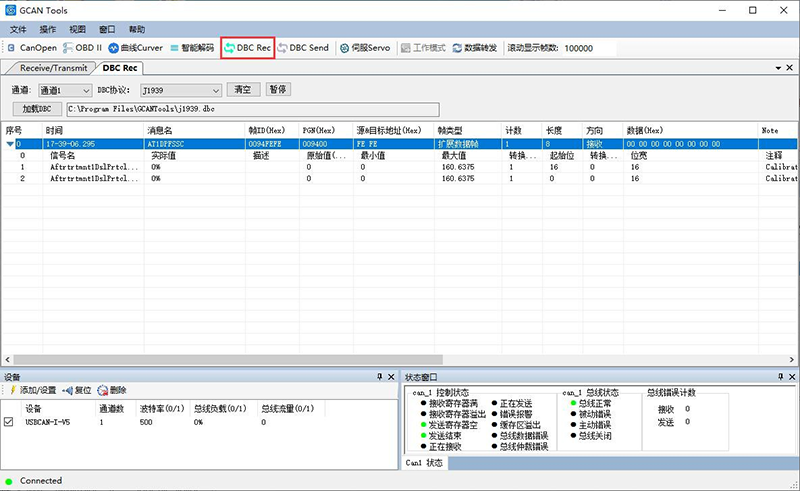

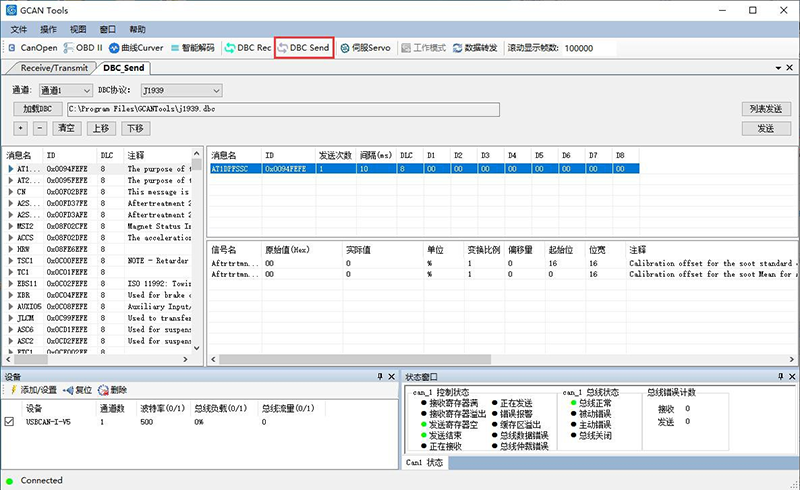

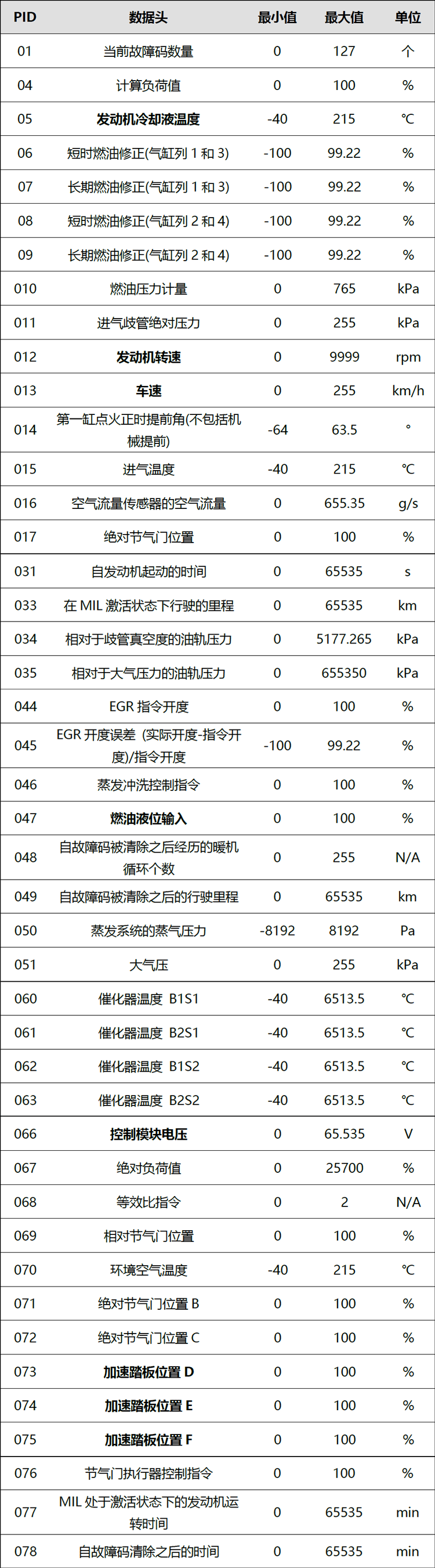

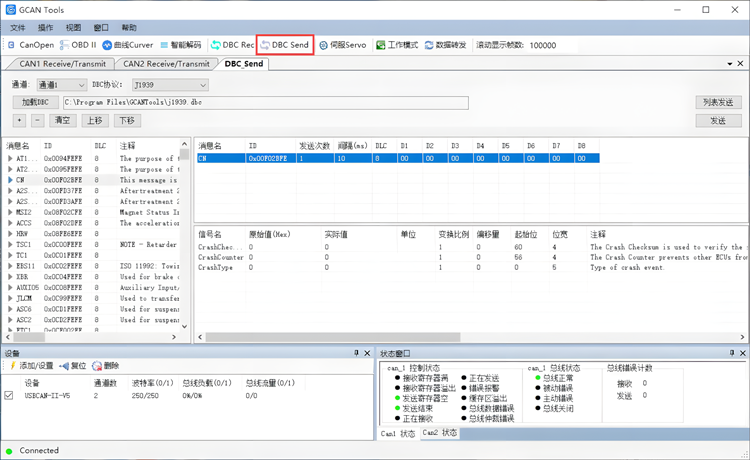

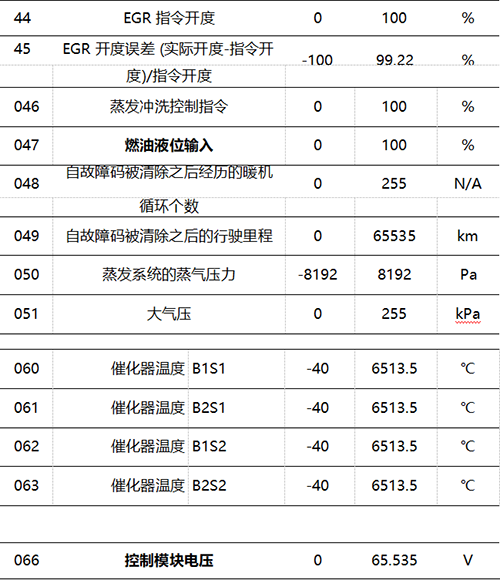

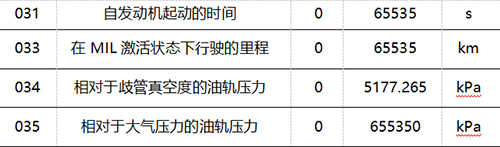

      CAN Test软件针对汽车电子开发、测试、维护的用户,推出DBC解析功能。使用此功能可以对汽车有关的J1939协议中的通用部分做详细解析,如解析OBD CAN数据中发动机转速、国内充电桩协议等。


      CAN Pro软件主要功能概述

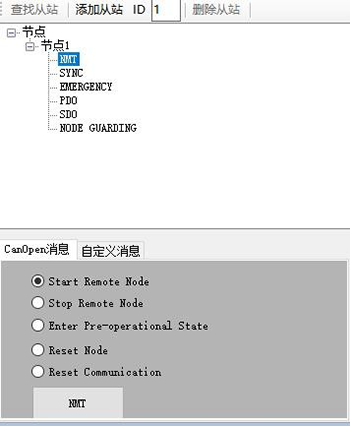

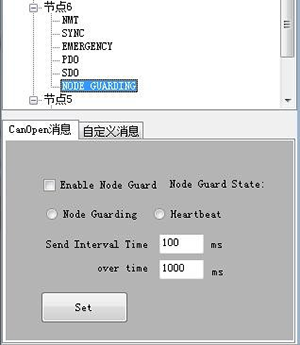

        软件核心功能——CAN高层协议解析

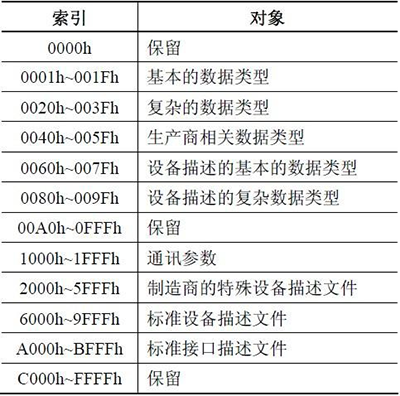

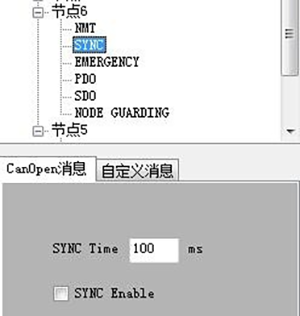

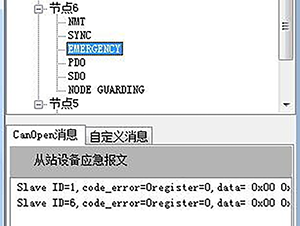

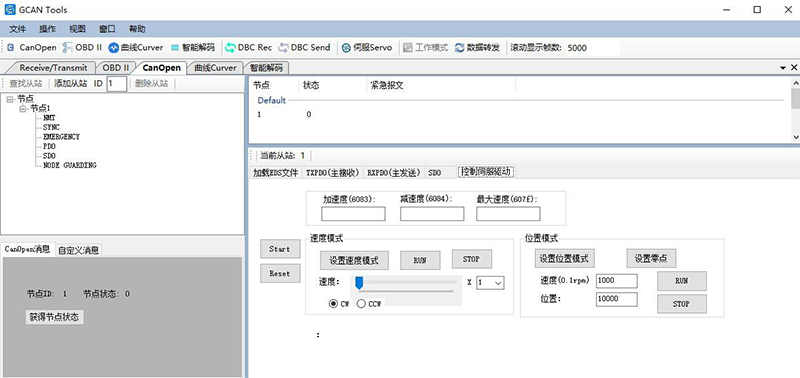

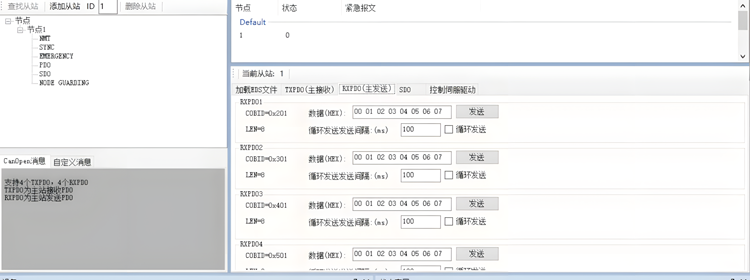

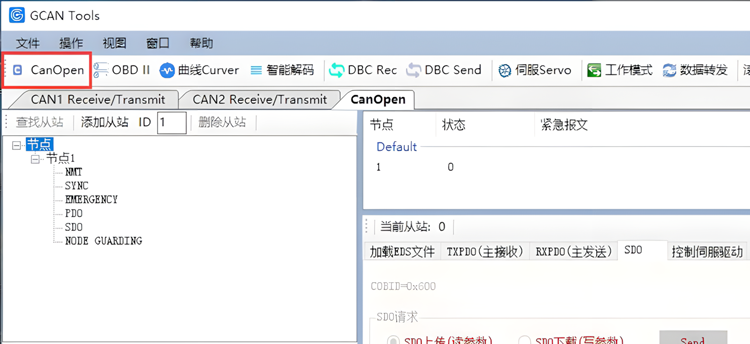

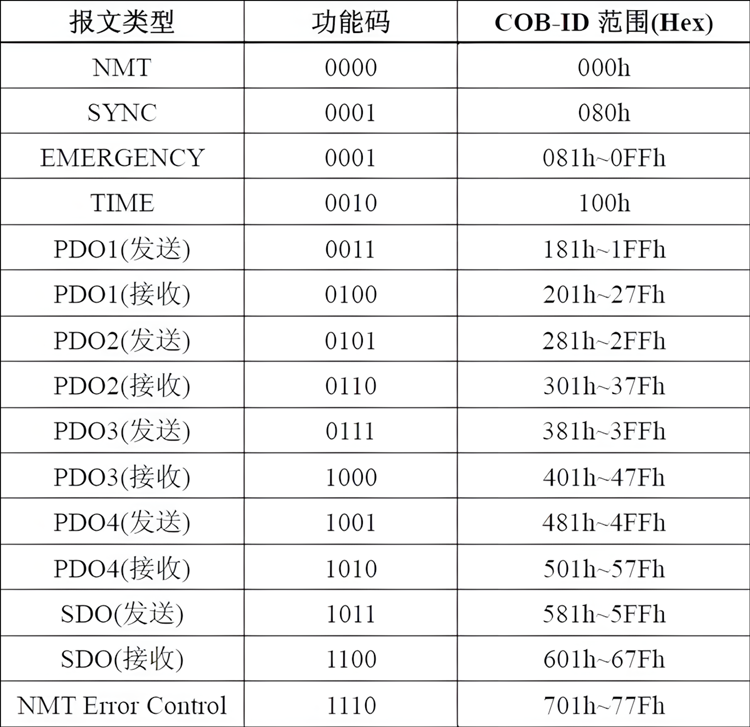

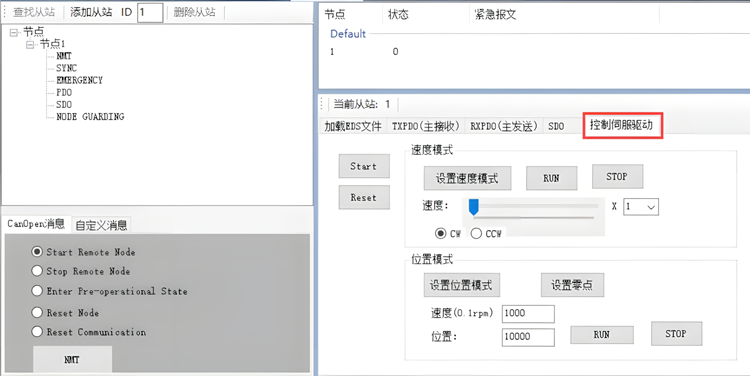

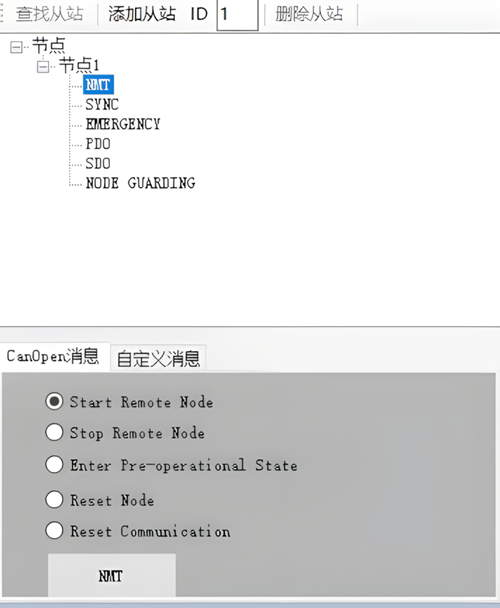

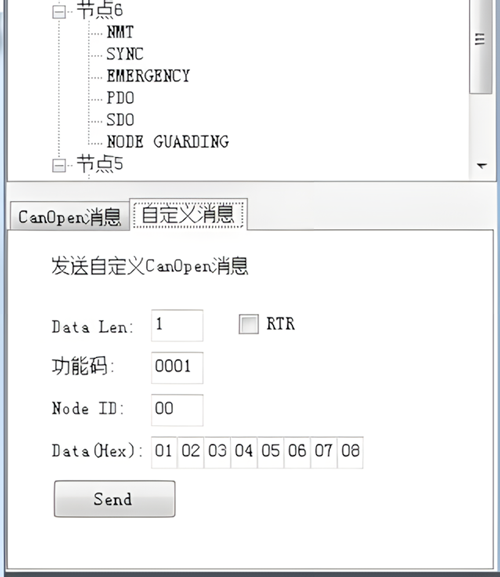

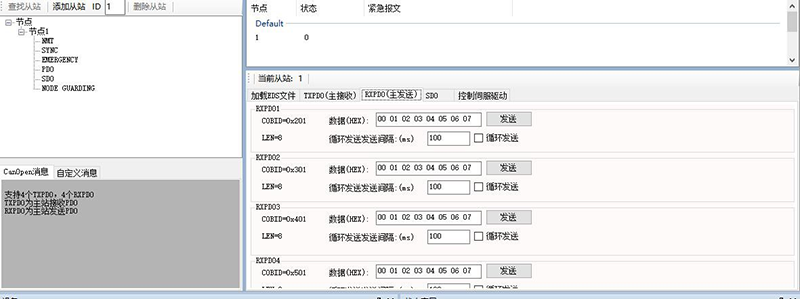

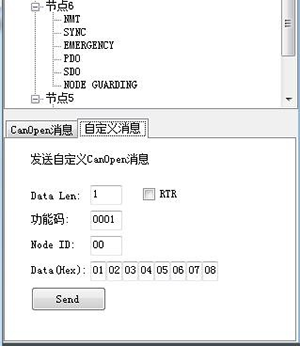

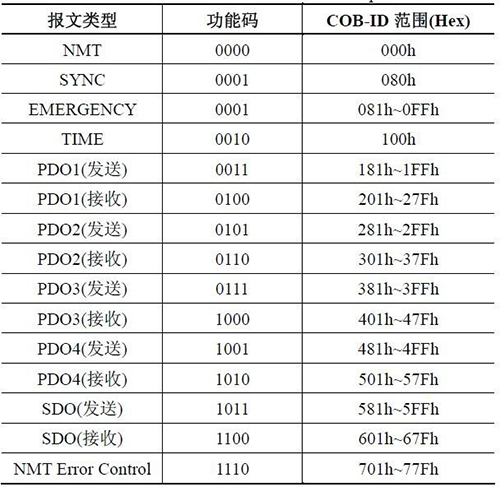

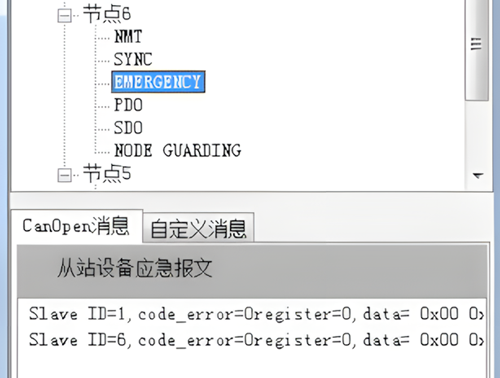

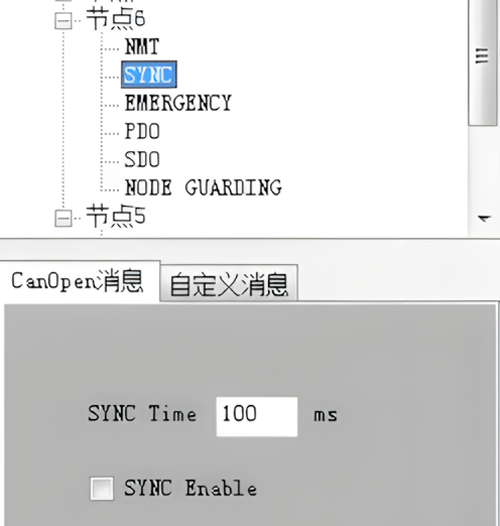

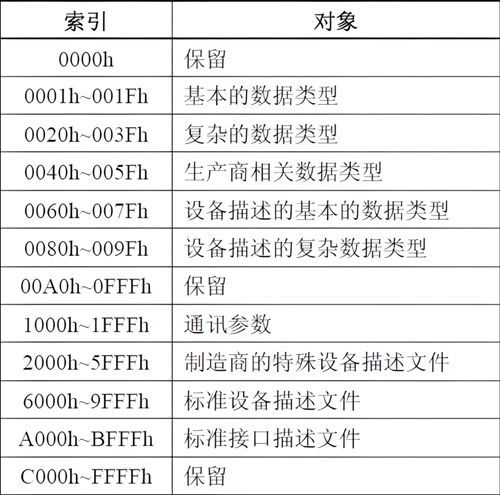

           可对CAN高层协议进行解析,CANOpen、DeviceNet、SAE J1939、ICAN等。可配置并解析自定义协议。


        数据触发功能

      可设定触发条件,当接收到某一ID或某一数据等符合设定的条件时,进行配置好的操作,例如发送预先设置好的数据或接收列表暂停显示等等。此功能可以模拟通信协议,当接收到协议帧时,发送回复协议等。


        数据分类显示功能

      可以将接收到的数据按规则分类,分类后将符合规则的数据合并显示,分类条件极为丰富,极大的方便了数据分级、数据处理。


        数据回放、离线回放功能

           数据回放功能可将通过CAN Pro软件保存的批处理文件(.CAN)载入到发送列表中,文件中的数据可以按保存时的时序和数据重新发送回CAN总线。

           把批处理文件载入到发送列表中,用户可以很方便的查看列表中要发送的数据,并且还可以针对特殊需要对这些数据修改。

           离线回放功能可在不连接设备的情况下回放保存的批处理文件(.CAN),用户可通过此功能回放当时保存的数据。

           数据回放功能适用于不适合现场分析数据的场合,用户只需要现场数据保存到文件中,之后回到办公室回放这个文件,就可以达到重现总线数据,分析、模拟之前数据的作用,进一步的方便了工程师将数据带回分析。


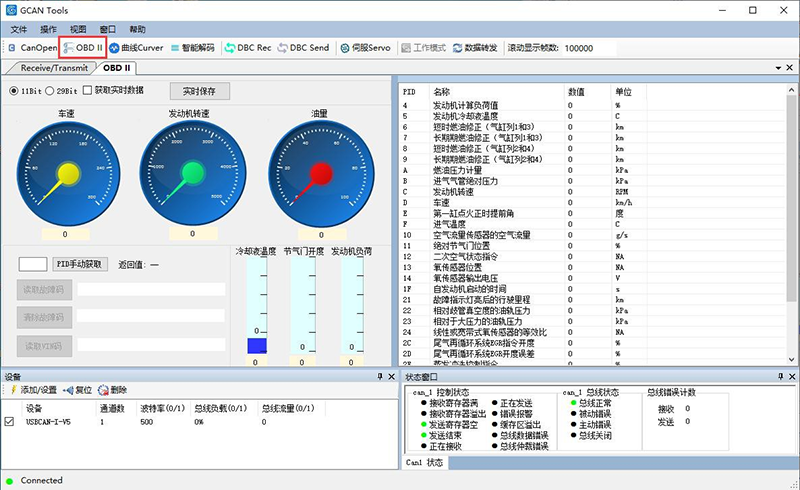

        物理量提取、图形显示功能

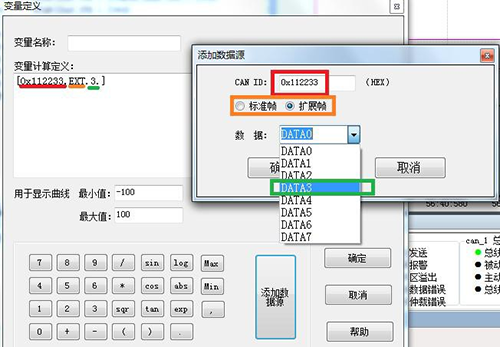

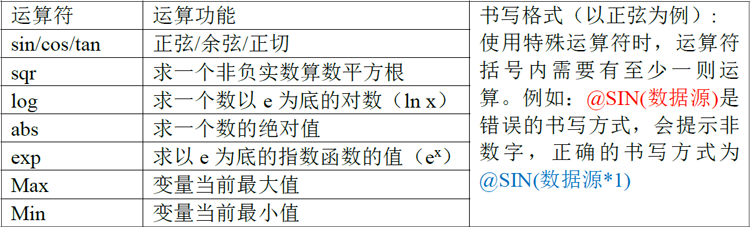

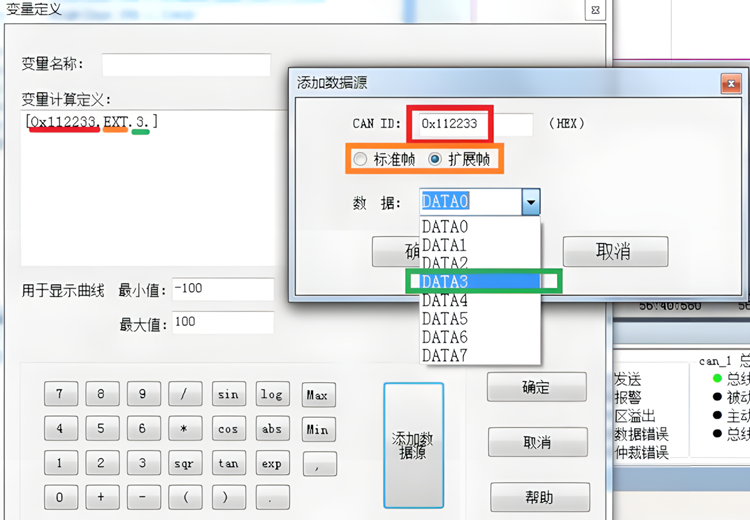

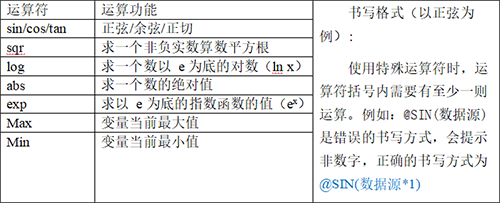

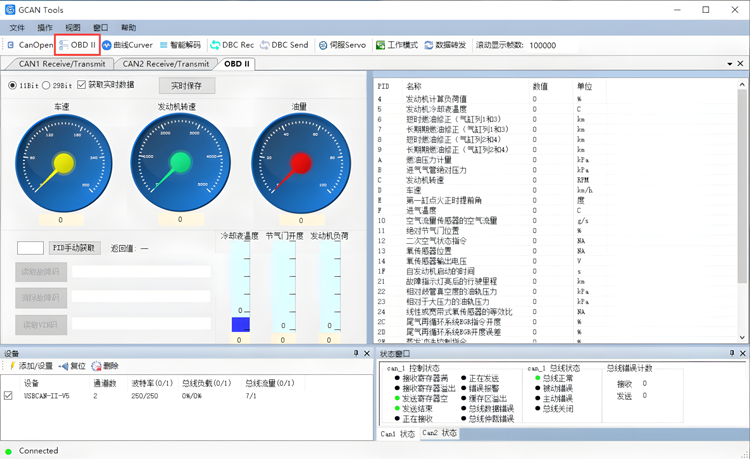

           软件加载DBC文件后,即可通过图形、曲线等方式实时显示数据的变化,用户可以通过观察曲线或图形分析数据。软件还可支持自定义协议加载,加载用户自定义的协议后也可绘制图形及曲线。

           此功能对于做汽车相关的用户来说非常实用,如用户加载了J1939 DBC文件,选择仪表盘显示当前发动机转速,即可在表盘中直观的看出当前转速,在下方曲线中也可观察车速的历史、实时变化,非常便于分析。



        在校学生做CAN总线学习和开发;

        企业事业研发中心项目涉及到CAN总线通信;

        做汽车电子企业,可以用于调试、测试或配套Can总线器件;

        调试CAN总线的变频器、变流器、伺服驱动等;

        替代进口设备上原厂家带的USBCAN设备.

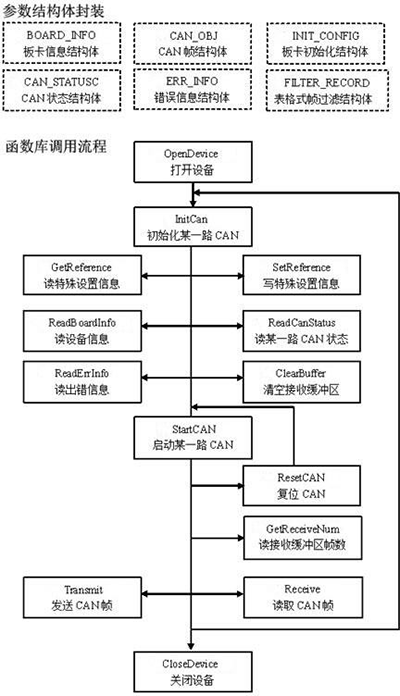

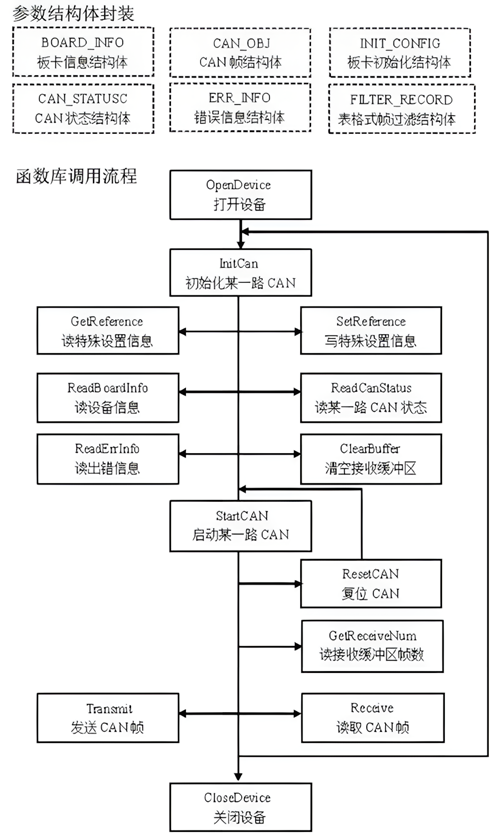

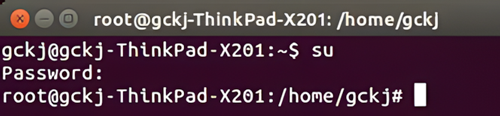

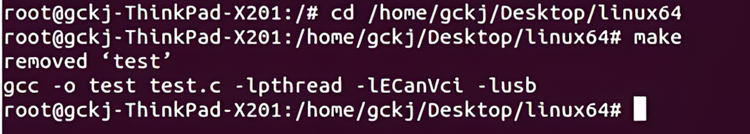

      所有型号系列都支持二次开发,支持Windows平台包括WinCE,提供二次开发动态和静态链接库,提供开发例程及例程源代码,库函数使用简单,用户可以很快将我们的USBCAN设备应用到自己的项目中,如果二次开发中遇到问题,我们会提供技术支持;如果用户没有开发能力,可以向我们OEM定制。

      提供VB、VC、EVC、 .NET、Labview等例子程序及源代码

  •     本产品是用来安装、开发、测试、维护、管理CAN-bus 网络的专业分析工具,操作通用,功能强大。

        本产品采用USB 接口,具有体积小、即插即用的特点,非常适合现场采集数据,检测网络状态,也是便携式系统用户的最佳选择。

        本产品支持Win98/Me/2K/XP 等32 位操作系统和win7/win8等64位操作系统,可以运行全新升级ECanTools软件。

        本产品内部采用了先进的电磁隔离技术(非普通的光耦隔离),性能稳定,避免由于电气浪涌对设备造成坏,增强了设备在恶劣环境中使用的可靠性。

        同一台电脑(PC)可以同时运行多台USBCAN设备,互不干扰,可以进行多台CAN设备测试和调试。

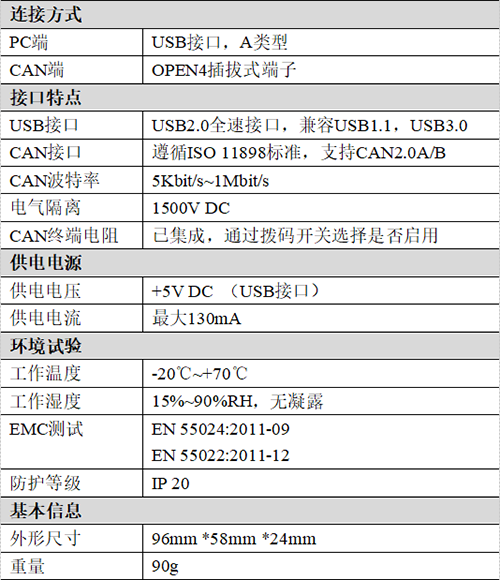

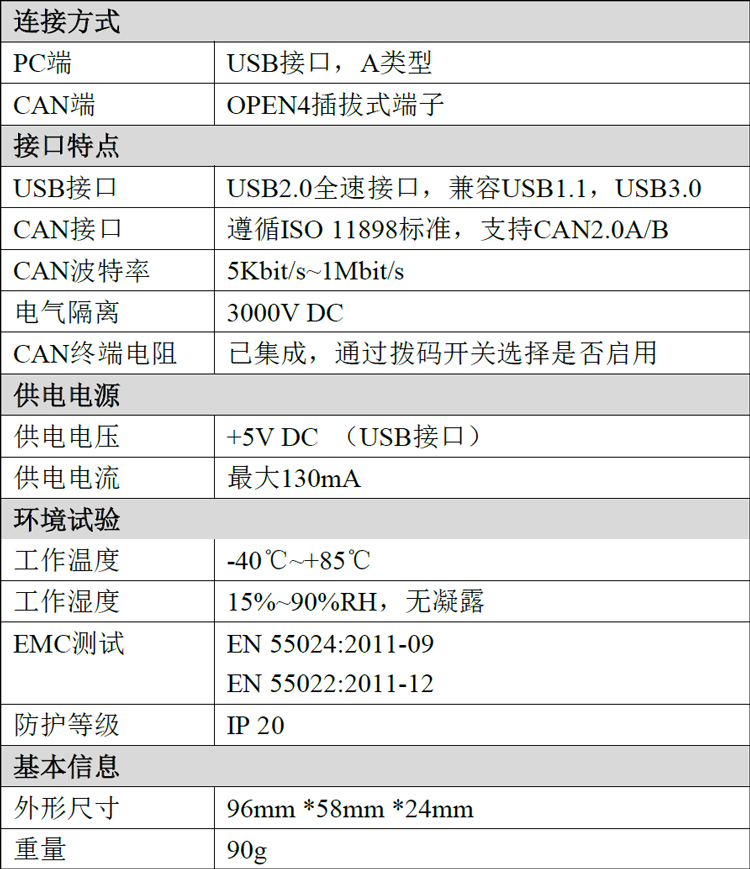

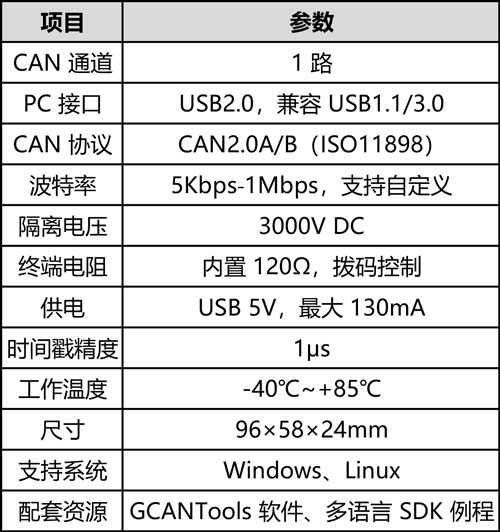

  •     高速32位ARM CPU;

        PC接口符合USB2.0(兼容USB1.1)全速协议规范;

        集成1路CAN-bus接口,支持CAN2.0A和CAN2.0B协议,符合ISO/DIS11898规范;

        CAN-bus 通讯波特率在 5Kbps~1Mbps 之间任意可编程;

        USB 总线电源供电,电流200mA;

        CAN-bus 接口采用电气隔离,隔离模块绝缘电压:DC 1000V;

        CAN接口EMC等级:接触放电±4KV,群脉冲±1KV;

        单通道最高接收数据流量:8000 fps(标准帧);

        支持USB即插即用;

        分析仪支持Win98/Me/2K/XP/7/8等32/64位操作系统;

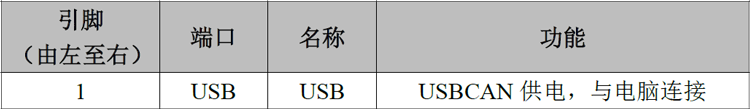

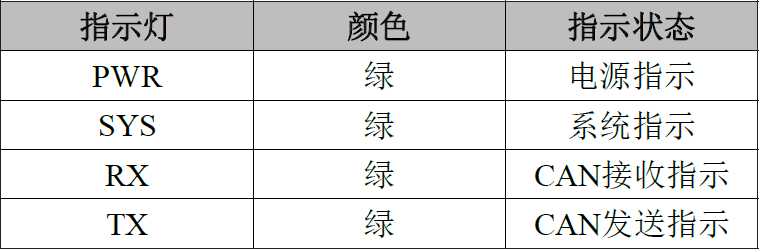

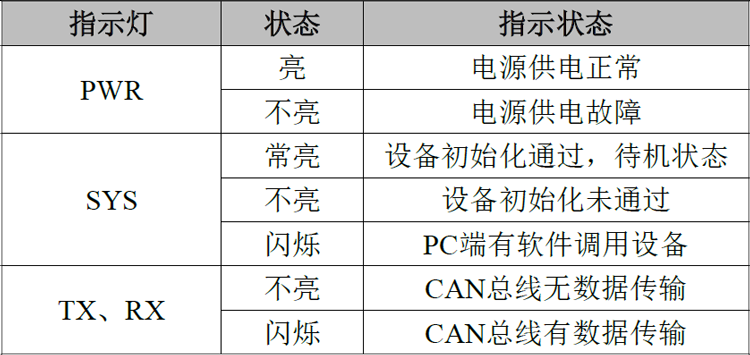

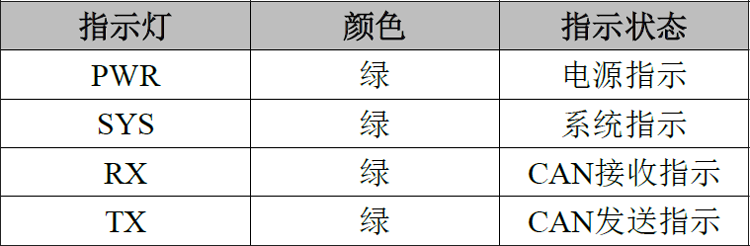

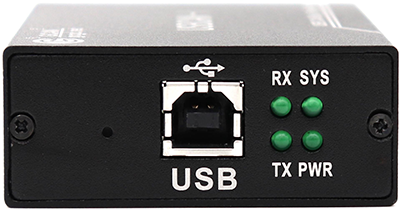

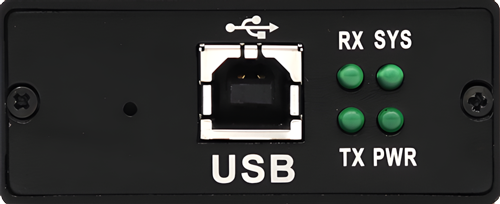

        LED指示设备状态和电源

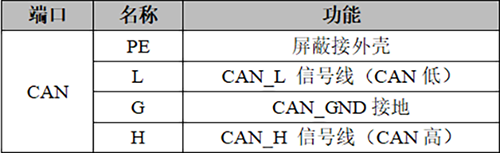

        CAN接口有2种形式可选:OPEN4和DB9;

        工作温度范围-40至85°C
  •   所有商品7天无理由退换货。

      所有商品质量问题,一年内免费换新机。

      每套售出产品都会提供专业工程师QQ,全国免费400统一售后电话为您随时提供技术支持。
