1.功能简介

1.1功能概述

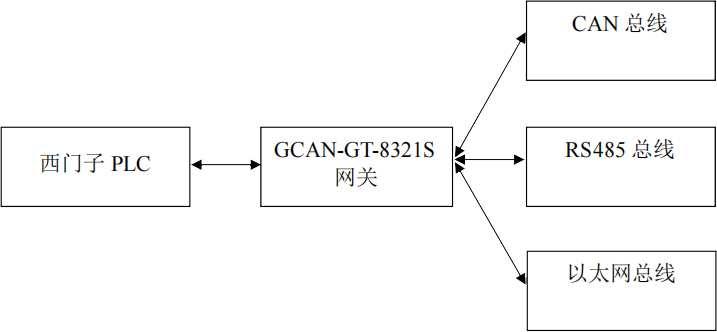

GCAN-GT-8321S网关是我公司推出的基于Profinet总线自主研发的高性能Profinet从站/可编程智能网关。设备可作为西门子200SMART、1200、1500、300等系列PLC的Profinet从站使用；设备集成了2路Profinet总线接口、1路CAN总线接口、1路以太网总线接口、1路RS485总线接口。

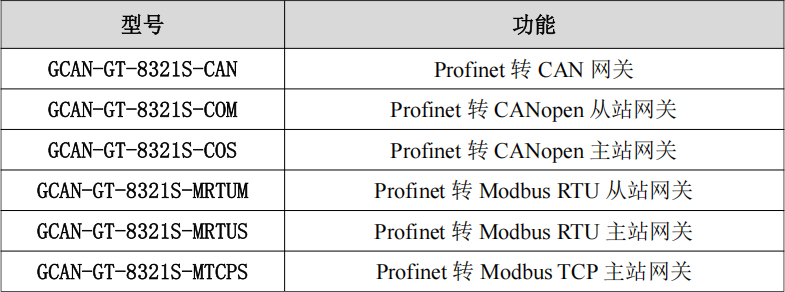

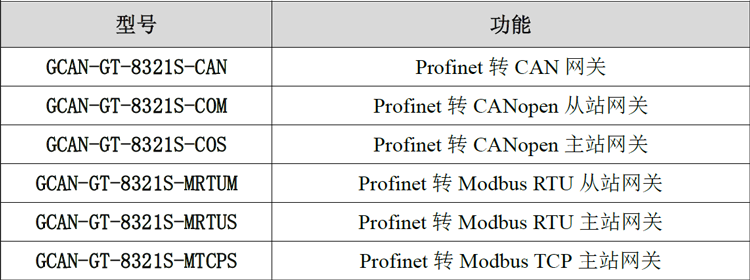

1）GCAN-GT-8321S-XXX可作为上述西门子PLC的网关，通过“通用站描述文件（GSD）”，实现西门子PLC与CAN自由口/CANopen主/从站、Modbus TCP从站/Modbus RTU主/从站通讯。




注意：

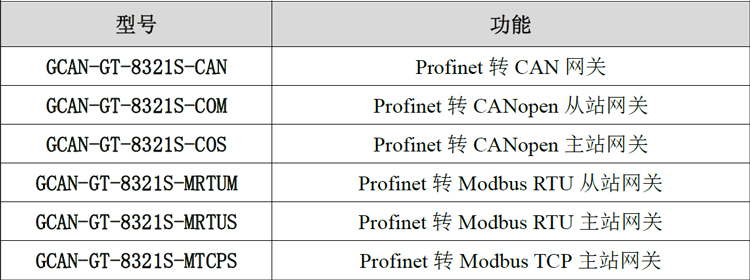

对应子型号只能实现西门子Profinet与对应的一种协议进行转换，协议不同，价格不同。

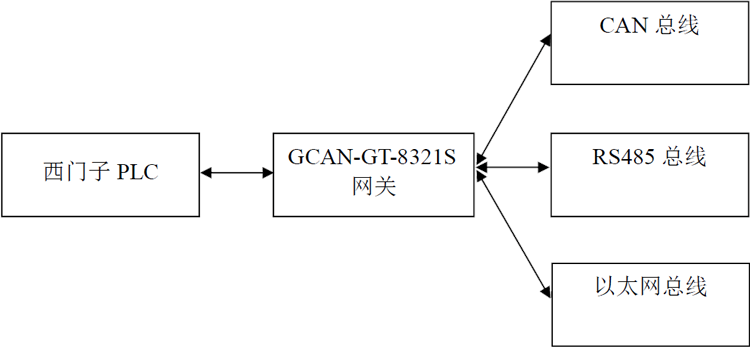

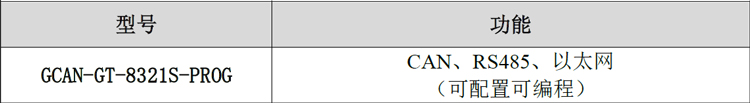

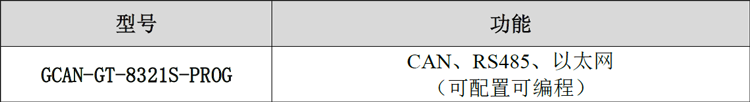

2）GCAN-GT-8321S-PROG作为可编程智能网关，网关支持多种硬件接口和通信协议，如CAN、RS485、以太网；CANopen、Modbus TCP/RTU主/从等，通过自由编程，可以实现不同总线接口之间数据的互相转换。




1.2性能特点

（1）2个Profinet总线接口（RJ45），支持从站级联；
（2）Profinet总线传输速率：100Mbps；
（3）Profinet总线传输距离（站与站间距）：100m（CAT5线缆）；
（4）电源采用24V DC（-15%/+20%）；
（5）电气隔离为1500 VDC；
（6）工作温度范围：-40℃~+85℃；
（7）相对湿度：10%~95%，无凝露；
（8）EMC：Zone B，IEC61131-2；
（9）IP等级：IP20

1.3典型应用

（1）与分布式总线端子模块相连接，构成一个完整的控制节点；
（2）执行数据采集并以Profinet协议进行数据传输。



2.设备安装与使用

本章节将详细说明GCAN-GT-8321S Profinet网关的尺寸、安装及指示灯的含义等。

2.1模块外观及尺寸

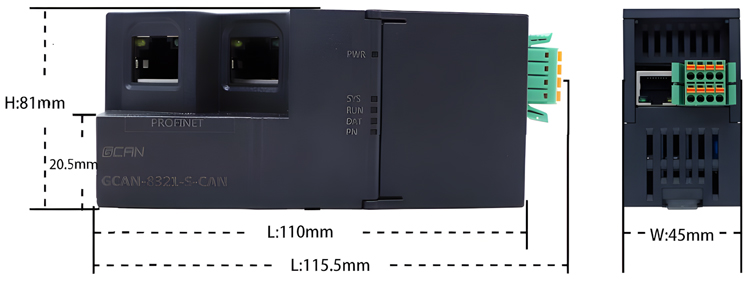

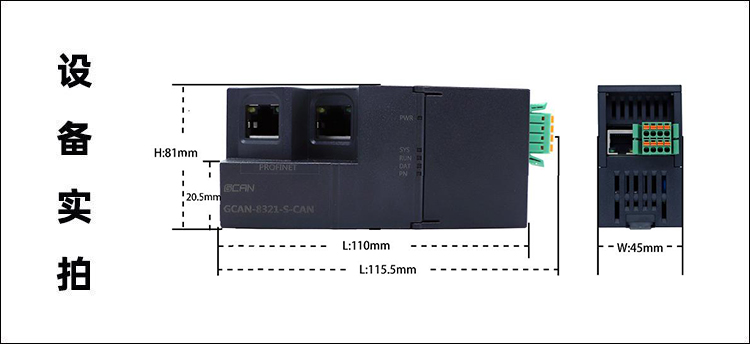

设备外形尺寸：(长)110mm*(宽)45mm*(高)81mm，其示意图如图2.1所示。


图2.1 GCAN-GT-8321S Profinet网关外观图


2.2接口定义

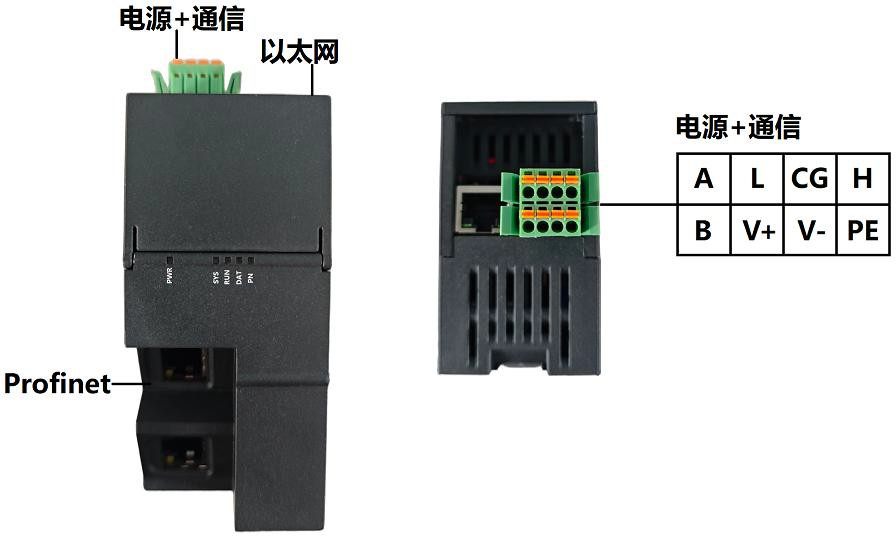

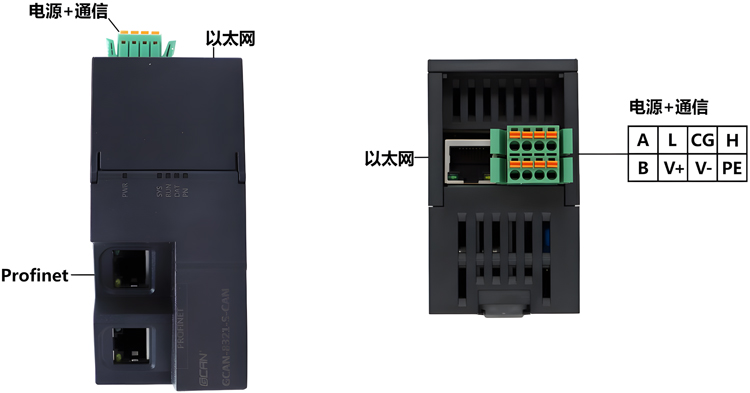

GCAN-GT-8321S模块集成2个标准Profinet接口、1个标准以太网接口、1路24V DC电源接口、1路CAN总线接口、1路RS488总线接口，GCAN-GT-8321S模块接线端子如图2.2所示。


图2.2 GCAN-GT-8321S模块接线端子（从以太网接口方向看）

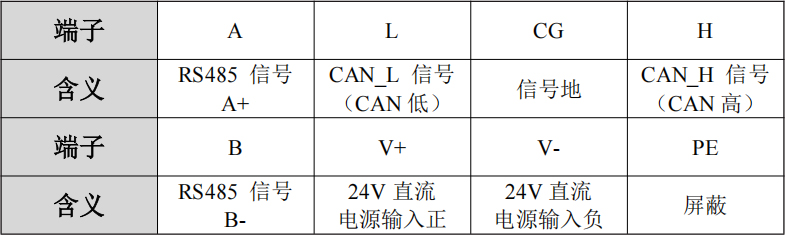

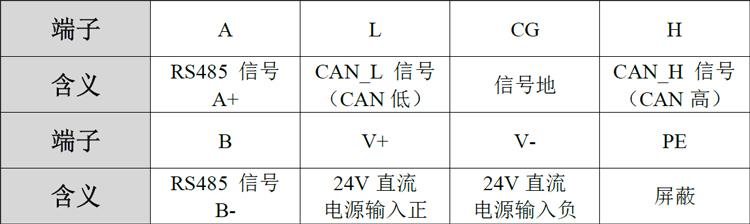

表2.1 GCAN-GT-8321S电源+通信接口定义


2.3系统状态指示灯

GCAN-GT-8321S的正面突出区域包含5个方形状态指示灯。指示灯的具体指示功能及不同状态下时，GCAN-GT-8321S模块状态如表2.2、2.3所示。

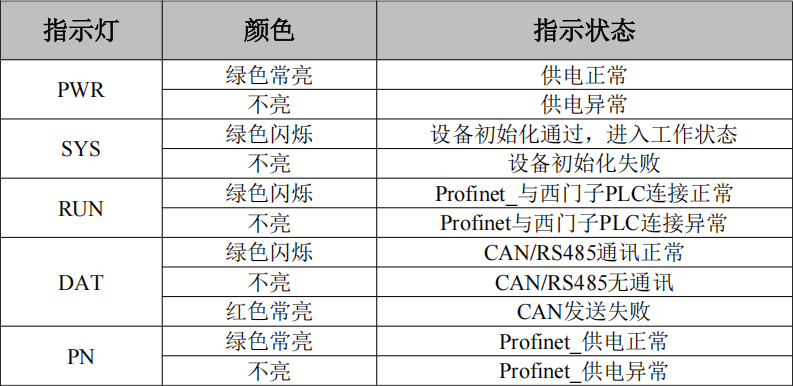

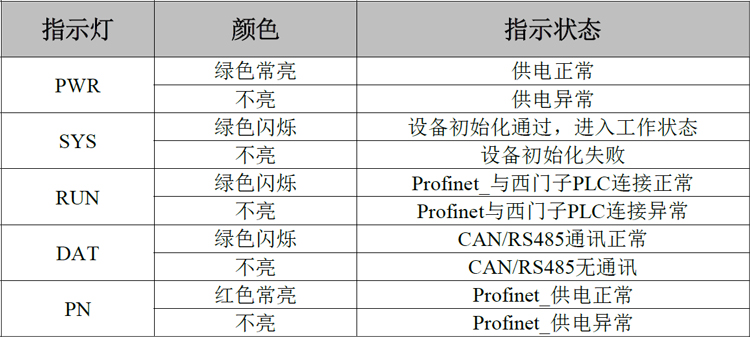

表2.2 GCAN-GT-8321S其他模式指示灯状态

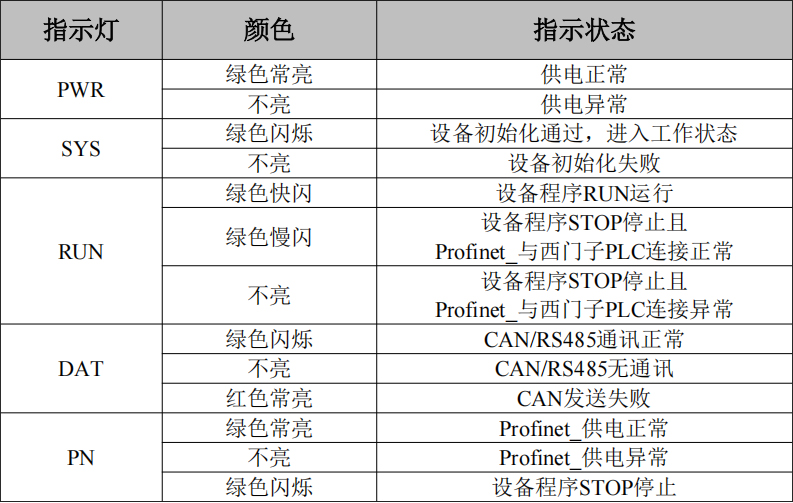

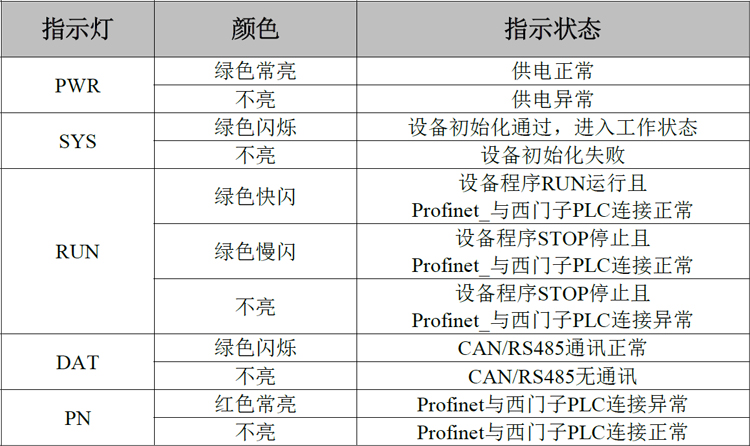

表2.3 GCAN-GT-8321S PROG模式指示灯状态


3.功能介绍

本章节将说明GCAN-GT-8321S各版本的功能。

3.1GCAN-GT-8321S-CAN

GCAN-GT-8321S-CAN，西门子PLC可以通过8321S网关，与CAN网络进行通讯，CAN支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的CAN接口连接CAN总线接口。




3.2GCAN-GT-8321S-COM

GCAN-GT-8321S-COM，西门子PLC可以通过8321S网关，与CANopen从站进行通讯；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的CAN接口连接CANopen从站的CAN总线接口。




3.3 GCAN-GT-8321S-COS

GCAN-GT-8321S-COS，西门子PLC可以通过8321S网关，与CANopen主站进行通讯；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的CAN接口连接CANopen主站的CAN接口。




3.4 GCAN-GT-8321S-MRTUM

GCAN-GT-8321S-MRTUM，西门子PLC可以通过8321S网关，与ModbusRTU从站进行通讯；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的RS485接口连接Modbus RTU从站的RS485接口。




3.5 GCAN-GT-8321S-MRTUS

GCAN-GT-8321S-MRTUS，西门子PLC可以通过8321S网关，与Modbus RTU主站进行通讯；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的RS485接口连接Modbus RTU主站的RS485接口。




3.6GCAN-GT-8321S-MTCPS

GCAN-GT-8321S-MTCPS，西门子PLC可以通过8321S网关，与Modbus TCP主站进行通讯；

西门子PLC的Profinet接口连接8321S的Profinet接口，8321S的以太网接口连接Modbus TCP主站的以太网接口。




3.7GCAN-GT-8321S-PROG

GCAN-GT-8321S-PROG，西门子PLC可以通过8321S网关，与CAN总线、RS485串行总线、以太网总线、CANopen主/从站、Modbus TCP主/从站、Modbus RTU主/从站等各种协议进行编程，可实现不同总线之间数据的互相转换。




4.通信连接

4.1Profinet连接

GCAN-GT-8321S Profinet网关使用Ethernet CAT5线缆（五类双绞线）与Profinet主站以及其他从站设备相连接，GCAN-GT-8321S Profinet网关配备有2个RJ45接口，可方便用户将GCAN-GT-8321S Profinet网关连入Profinet总线。

Profinet通讯接口内部实现端口交换功能，无需另外增加交换机，可以轻松实现多个从站级联。

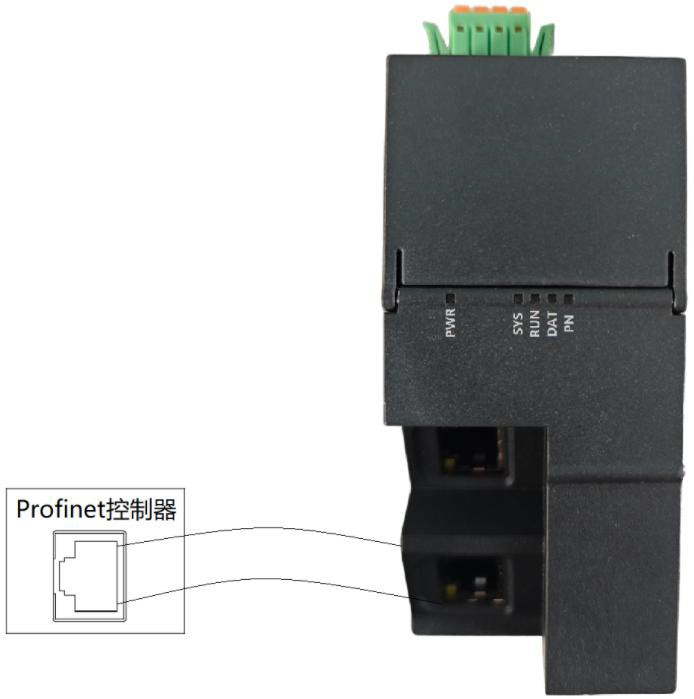

图4.1 GCAN-GT-8321S Profinet网关与Profinet控制器连接

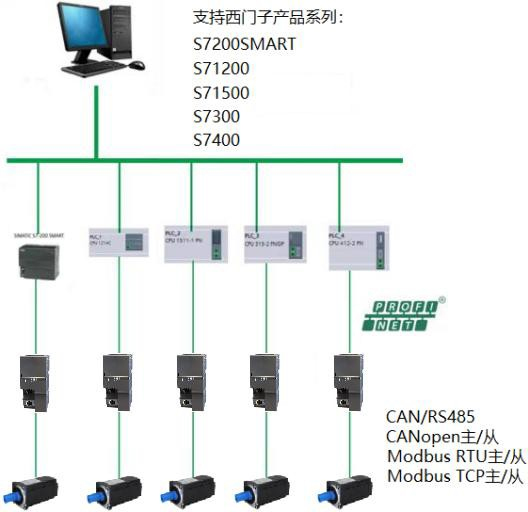

图4.2 GCAN-GT-8321S Profinet网关与多种Profinet控制器接入总线


4.2CAN连接

GCAN-GT-8321S接入CAN总线时仅需要将CAN_H连CAN_H，CAN_L连CAN_L，并保证CAN总线终端电阻为60Ω左右即可建立通信。

CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图4.3所示。


图4.3 CAN-bus网络的拓扑结构


请注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表10.1。若通讯距离超过1km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

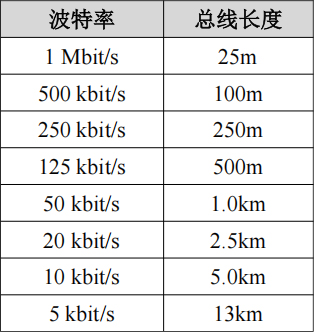

表4.1波特率与最大总线长度参照表


4.3CAN总线终端电阻

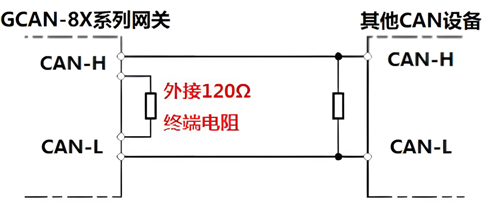

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图4.4所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

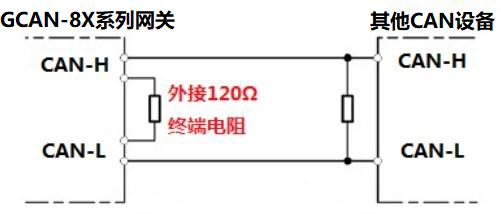

图4.4 GCAN-GT-8321S与其他CAN节点设备连接


请注意：GCAN-GT-8321S的CAN总线内部未集成120Ω终端电阻。如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。需要使用时，将电阻两端分别接入CAN_H、CAN_L即可，如图4.4所示。

4.4串口连接

GCAN-GT-8321S使用标准串口电平，因此该模块可以直接与带有RS485接口的设备进行连接。

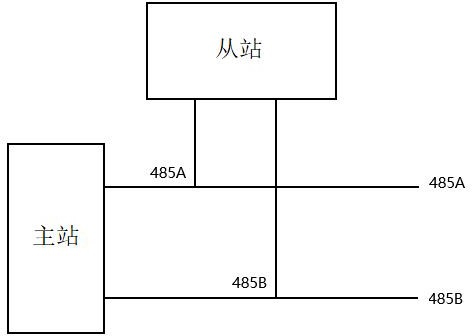

RS485总线的连接如图所示：

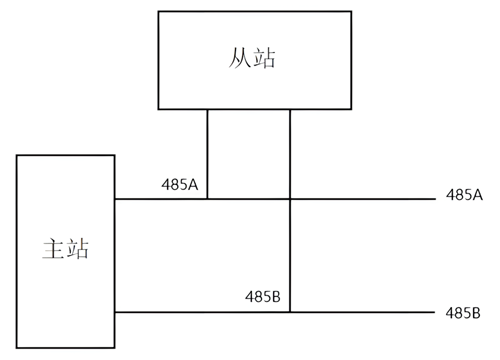

图4.5 GCAN-GT-8321S与其他RS485节点设备连接


5 程序运行开关及复位按键

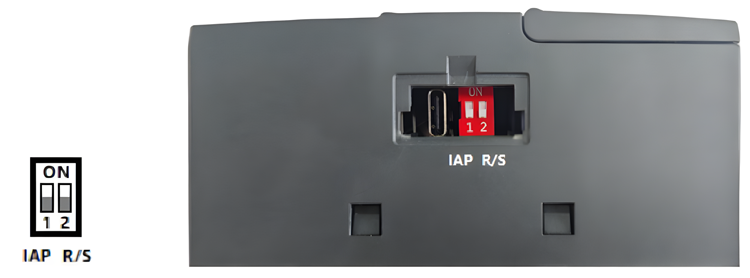

GCAN-GT-8321S提供1个程序运行开关和1个复位按键。如图4.1所示：

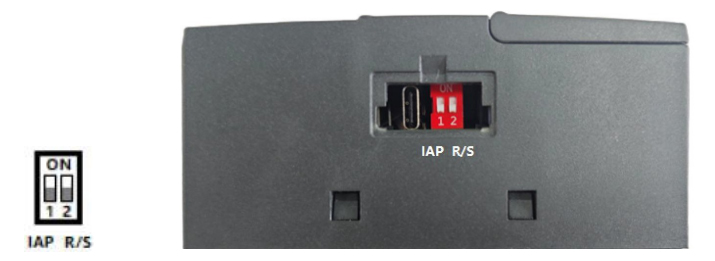

4.1 GCAN-GT-8321S拨码开关图


1为复位按键；
2为运行/停止拨码开关。



注意:
1号复位键默认位于“下”，有特殊用途，请勿随意拨动。
2号运行/停止开关的拨码位于“下”时，设置PLC程序为运行状态；运行/停止按钮的拨码位于“上ON”时，设置PLC程序为停止状态。

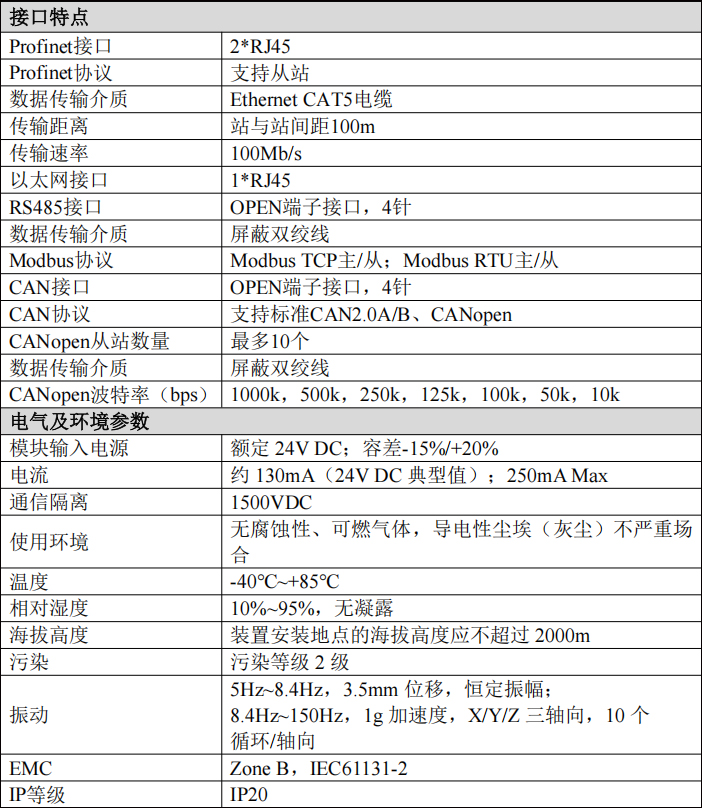

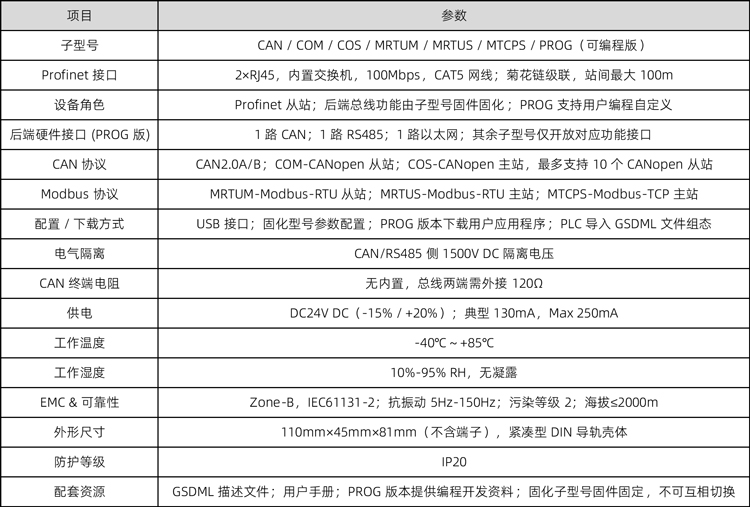

6.技术规格
