设备核心特点：

✅DIN35导轨卡扣式安装；支持Modbus‑TCP、Modbus‑RTU作为从站，实现Modbus与CAN总线双向协议转换；CAN遵循ISO11898标准
✅本机IO资源：1路10/100M自适应RJ45以太网；1路RS485；1路CAN总线（CAN2.0A/B）；PWR、SYS、ERR状态指示灯；插拔式接线端子；CAN端口无内置120Ω终端电阻需外接
✅电气隔离：总线侧1500VDC电气隔离；DC9‑30V宽压直流供电；独立接地端子；可对接CAN仪表、Modbus控制器
✅标准DIN导轨外壳；PWR/SYS/ERR运行故障直观指示灯；支持CAN波特率10k‑1Mbit/s，寄存器映射实现双向数据交互
✅‑40℃~+85℃工业宽温；EN系列EMC抗干扰；Modbus寄存器映射，完成Modbus主站与CAN网络数据互通

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

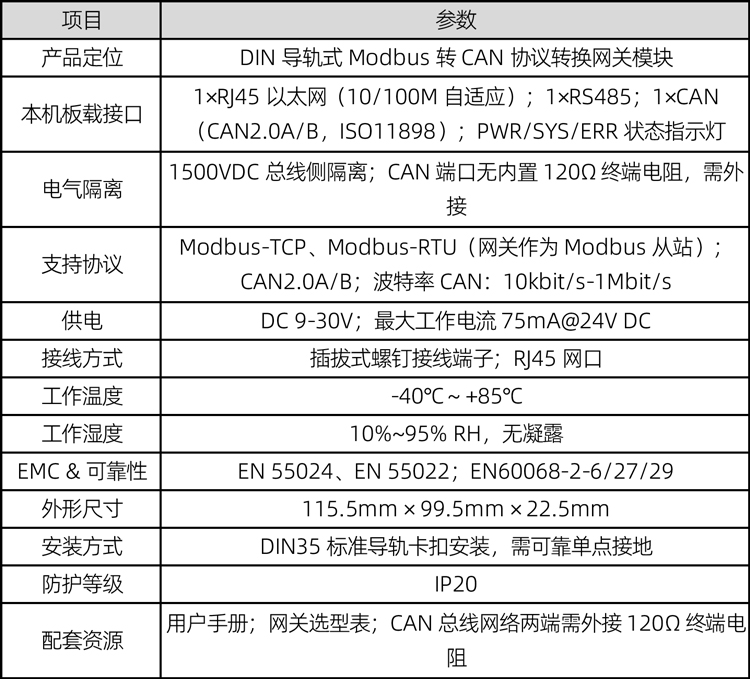

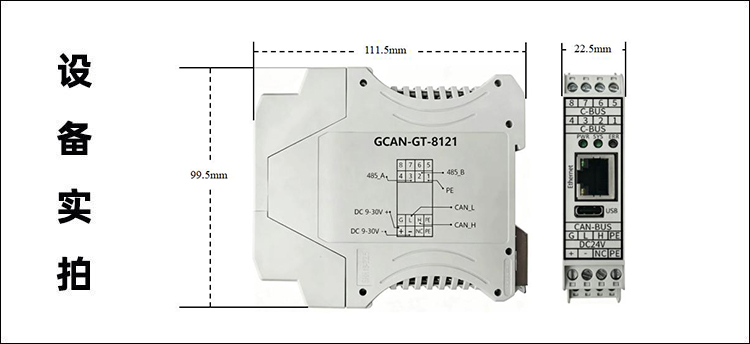

GCAN‑GT‑8121为DIN导轨式Modbus转CAN协议转换网关模块。设备集成1路10/100M自适应以太网、1路RS485串口、1路CAN总线接口；作为标准Modbus从站，同时支持Modbus‑TCP（以太网）、Modbus‑RTU（RS485），通过寄存器映射完成Modbus总线与CAN2.0A/B网络之间双向数据收发转换；CAN总线遵循ISO11898规范，波特率支持10kbit/s~1Mbit/s；模块采用DC9‑30V宽压供电，总线侧具备1500VDC电气隔离；CAN接口不内置120Ω终端电阻，总线两端需要外接120Ω终端匹配电阻。

通讯配置：上电即可完成协议转换，参数可配置；Modbus主站读写网关寄存器，网关自动完成Modbus报文与CAN报文相互转发；支持标准Modbus功能码；DIN35导轨卡扣安装，插拔式接线端子；PWR绿灯常亮代表供电正常，SYS绿灯闪烁代表初始化完成，ERR红灯闪烁代表存在系统异常。适合自动化项目、控制柜；CAN设备接入Modbus控制系统，Modbus控制器对接CAN总线设备数据采集交互场景。

✅本机协议转换能力：支持Modbus‑TCP、Modbus‑RTU从站转CAN2.0A/B；1路10/100M自适应RJ45以太网，1路RS485，1路CAN；1500VDC电气隔离；PWR/SYS/ERR状态LED指示灯；插拔式接线端子，CAN需外接120Ω终端电阻。
✅协议转发能力：寄存器映射模式双向转换Modbus报文与CAN报文；CAN波特率10k‑1Mbit/s；兼容标准Modbus功能码；无需复杂二次开发即可实现Modbus与CAN互通。
✅适配兼容性：对接各类Modbus‑TCP/RTU主站PLC、控制器；对接CAN2.0A/B标准CAN总线设备；以太网、RS485两路Modbus接口可任选一路使用。
✅存储与可靠性：1500VDC总线电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：DC9‑30V直流宽压供电；DIN35导轨卡扣式安装；PWR/SYS/ERR状态指示灯；插拔式接线端子；CAN总线网络两端外接120Ω终端电阻。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度10%~95%RH无凝露；IP20防护等级。

✅CAN总线设备接入Modbus控制系统；Modbus主站读写CAN节点数据，CAN数据上送至Modbus网络
✅自动化控制柜，实现Modbus‑TCP以太网、Modbus‑RTU串口二选一接入CAN总线网络
✅工业现场CAN仪表、CAN传感器对接Modbus PLC、Modbus控制器进行数据采集

注：本型号为独立DIN导轨网关，不兼容GC‑Bus背板；网关角色为Modbus从站；CAN接口无内置120Ω终端电阻，CAN总线网络两个端点必须外接120Ω匹配电阻；PWR常亮供电正常，SYS闪烁初始化正常，ERR闪烁系统异常。

场景提示：场景不在列表，可联系技术评估组网方案、参数配置+报价

✅将GCAN‑GT‑8121卡扣固定至DIN导轨；接入DC9‑30V供电；接好CAN总线、RS485或者以太网网线；CAN总线两端外接120Ω终端电阻；上电启动网关。
✅网关上电自动初始化；可配置CAN波特率、Modbus从站地址、寄存器映射关系；无需硬件拨码。
✅Modbus‑TCP模式（以太网RJ45）：Modbus TCP主站访问网关502端口，读写网关内部寄存器；网关完成Modbus报文与CAN报文双向转换，实现主站与CAN设备数据交互。
✅Modbus‑RTU模式（RS485）：Modbus RTU主站通过RS485总线读写网关寄存器；网关完成Modbus‑RTU报文与CAN报文双向转换。
✅模块指示灯：PWR绿灯常亮=供电正常；SYS绿灯闪烁=设备初始化完成进入工作状态；ERR红灯闪烁=系统存在故障；排查供电、接线、终端电阻、波特率匹配。

备注：独立DIN导轨网关，不属于GC‑Bus IO模块；作为Modbus从站；CAN总线端点务必外接120Ω终端电阻；支持Modbus‑TCP与Modbus‑RTU二选一工作。

Q：GCAN‑GT‑8121可以做Modbus主站读取CAN设备吗？
A：不可以，本设备仅作为Modbus从站；需要外部Modbus‑TCP/Modbus‑RTU主站来读写网关寄存器实现和CAN网络交互。

Q：CAN接口自带120Ω终端电阻吗？
A：不内置120Ω终端电阻，CAN总线拓扑最远两个端点必须外接120Ω终端匹配电阻，中间节点不需要。

Q：同时接以太网和RS485两个Modbus接口可以同时工作吗？
A：硬件两路接口都存在，实际项目选用其中一路作为Modbus通讯链路使用。

Q：PWR、SYS、ERR指示灯分别代表什么？
A：PWR绿灯常亮：供电正常；SYS绿灯闪烁：初始化完成正常运行；ERR红灯闪烁：系统发生异常故障。

Q：模块需要什么供电？
A：支持DC9‑30V宽压直流供电，典型24VDC，最大工作电流75mA。

Q：可以接入GC‑Bus背板IO系统吗？
A：不可以，GCAN‑GT‑8121是独立DIN导轨网关，不属于GC‑Bus插片IO模块，不能拼接在GCAN‑PLC背板。

Q：CAN支持什么协议？
A：支持标准CAN2.0A、CAN2.0B，遵循ISO11898，波特率范围10kbit/s~1Mbit/s。
