设备核心特点：

✅标准CANopen从站设备，遵循CiA301协议，支持NMT、PDO、SDO、Emergency、心跳、节点保护报文；PDO支持同步、循环同步、事件驱动、轮询模式，兼容主流CANopen主站PLC
✅本机扩展能力：GC‑Bus背板总线，最多扩展32片GC系列IO端子模块；最大256字节输入、256字节输出，最高512点数字量IO；模块插入自动组态、自动分配IO地址；整套链路末端必须装配GC‑0002终端模块（产品附赠）
✅总线&调试接口：1路CAN2.0A/B接口，CAN接口1500Vrms电气隔离；CAN无内置终端电阻，总线两端需外接120Ω；硬件拨码开关设置节点ID、CAN波特率；USB接口仅用于固件升级
✅DC24V工业供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR多组状态指示灯；弹簧插拔式IO端子，接线维护便捷
✅‑40℃~+85℃工业宽温；支持数字量、模拟量、热电阻、热电偶模块混插；上电自动识别后端IO模块，无需软件手动组态

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

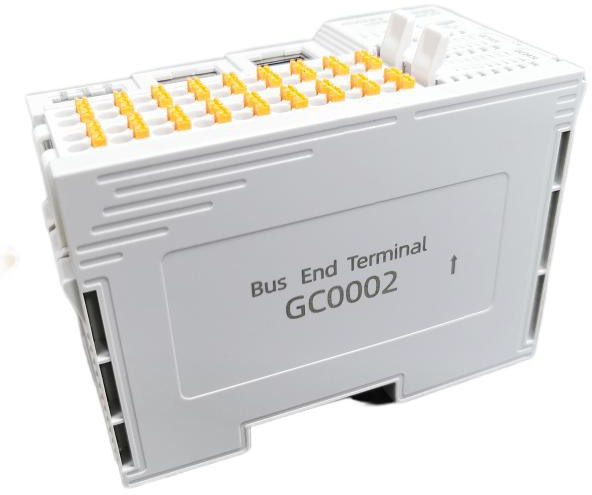

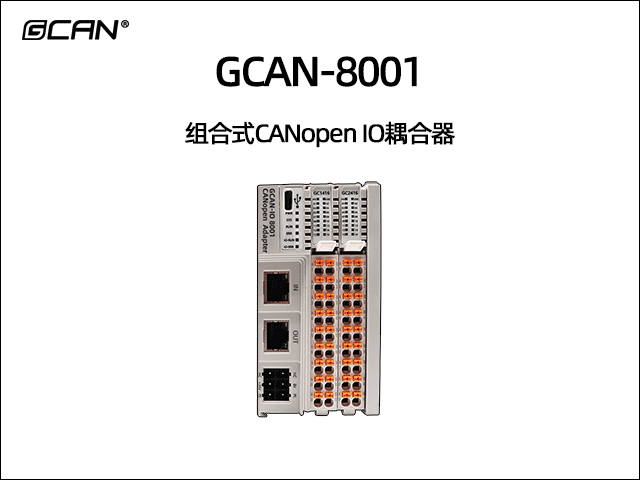

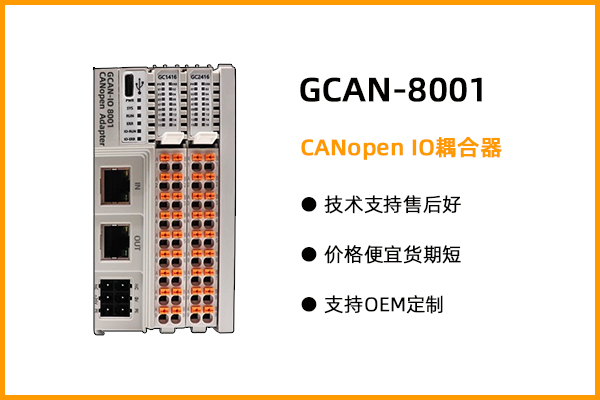

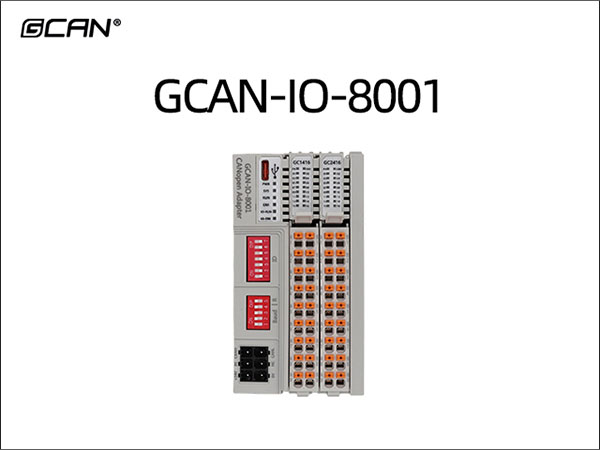

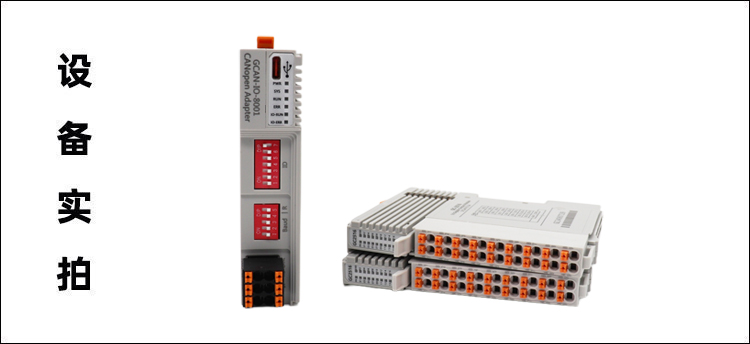

GCAN‑IO‑8001为DIN导轨安装CANopen协议总线耦合器，完全遵循CiA301 CANopen标准协议。耦合器本身无IO通道，依靠GC‑Bus背板总线外接GC系列IO端子模块；最大可接入32片GC系列IO端子模块，支持数字量、模拟量、热电阻、热电偶模块混插；模块即插即用自动组态、自动分配IO地址；整套扩展链路最右端必须安装GC‑0002终端模块（随产品附赠），否则GC‑Bus总线报错，IO模块无法工作。

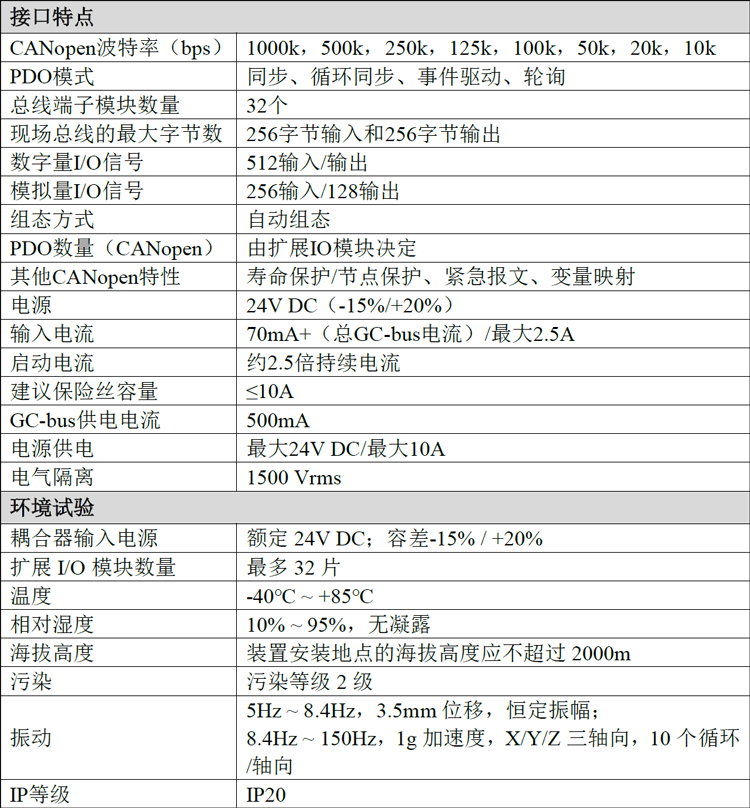

通讯配置：1路CAN总线接口，具备1500Vrms电气隔离；CAN总线无内置终端电阻，总线两端外接120Ω；硬件拨码开关完成CANopen节点ID与CAN波特率配置；USB接口仅用于固件升级；支持PDO、SDO、NMT、Emergency、心跳、节点保护报文；自动根据后端接入IO模块数量生成对应PDO报文，无需手动映射。DC24V宽电压供电；DIN导轨卡扣式安装，弹簧插拔式接线端子；自带PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR状态指示灯，快速定位总线、扩展IO故障。适合CANopen主站系统下分布式IO扩展，实现DI/DO、AI/AO、PT100、热电偶混合采集输出；自动化产线、成套设备，分布式控制柜IO扩展场景。

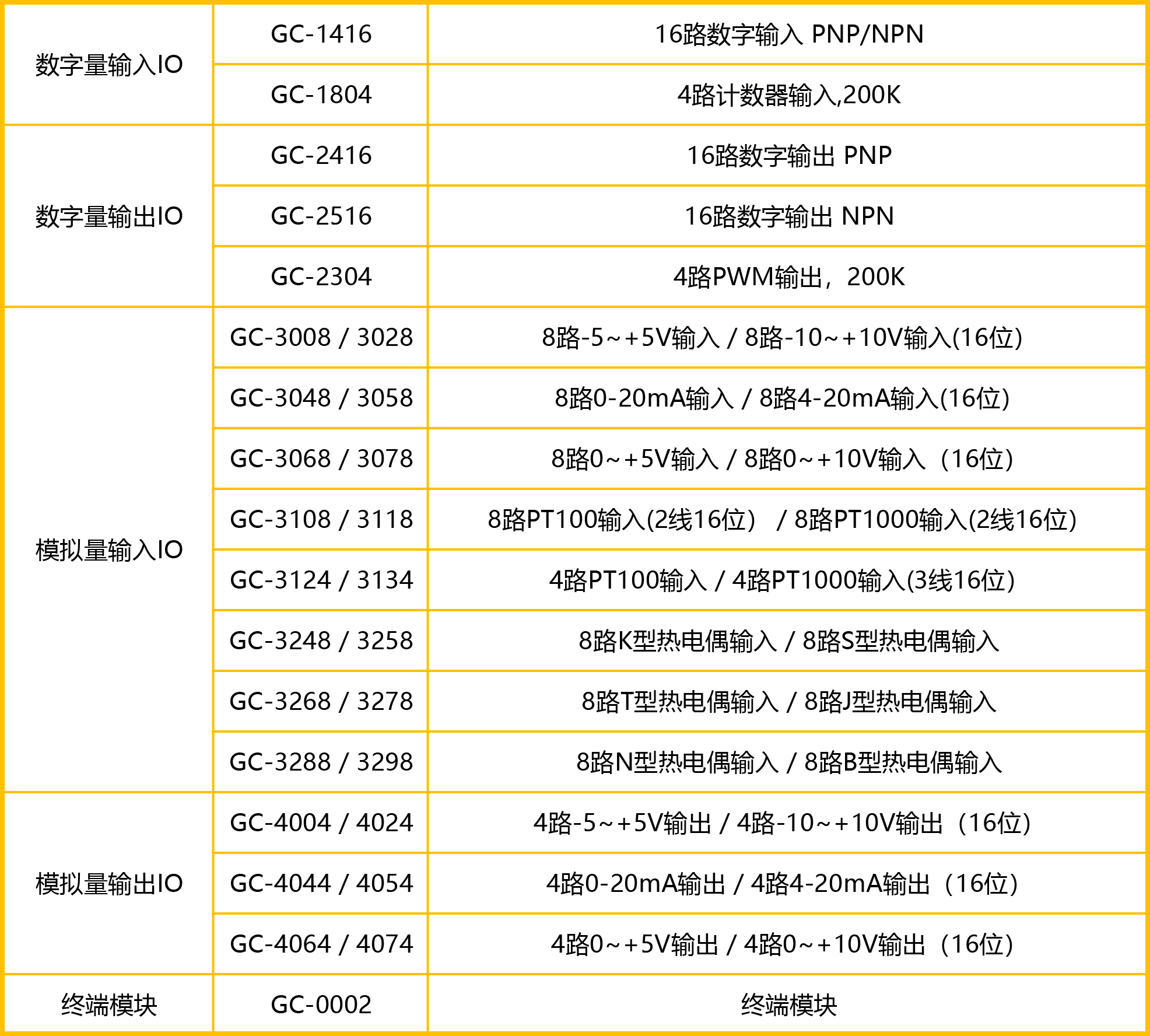

✅GC‑Bus扩展能力：耦合器本体无IO通道；GC‑Bus背板总线，最大支持32片GC系列IO端子模块；模块插入自动组态、自动分配IO地址，无需手动设置；IO品类覆盖数字量DI/DO、电压/电流AI/AO、PT100/PT1000、热电偶、高速计数、PWM模块；支持多种类型模块混插；整套扩展链路末端必须装配GC‑0002终端模块（产品附赠）。

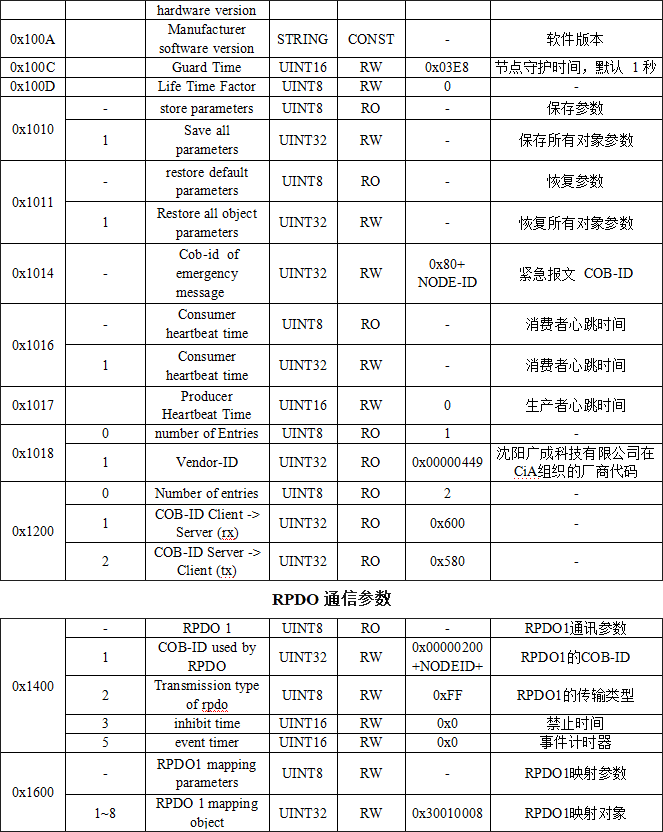

✅CANopen协议能力：标准CiA301 CANopen从站；支持NMT网络管理、SDO参数读写、PDO过程数据对象、Emergency紧急报文、Heartbeat心跳、节点保护；PDO支持同步、循环同步、事件驱动、轮询传输模式；根据后端实际接入IO模块自动生成PDO映射，无需手动配置；提供标准EDS电子数据表，兼容各类CANopen主站。

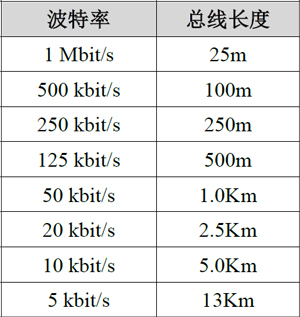

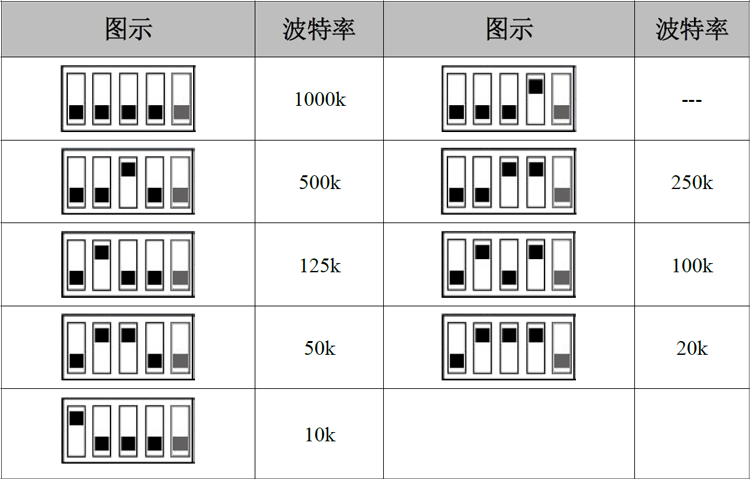

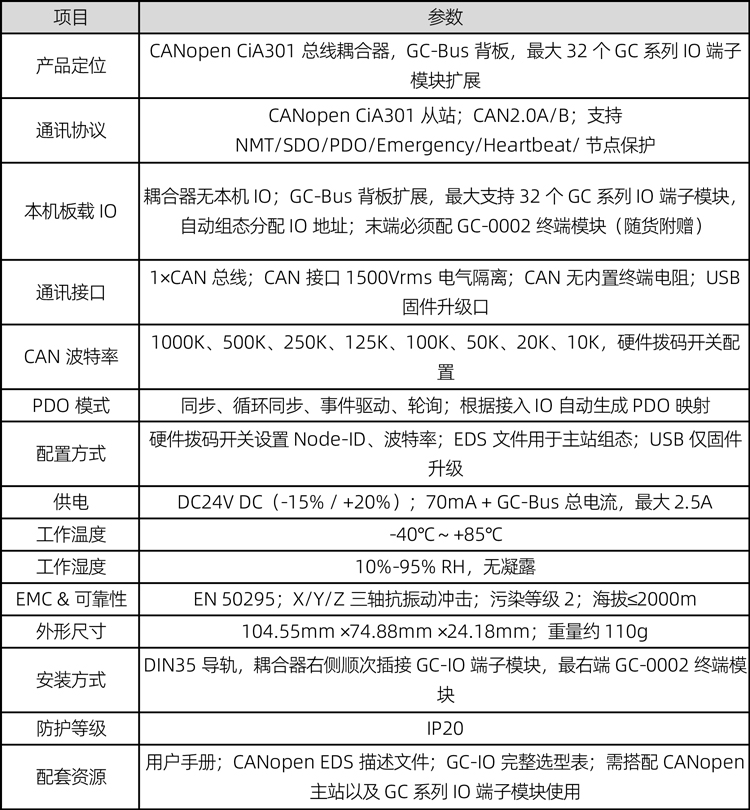

✅总线调试接口能力：1路CAN，遵循ISO11898，CAN2.0A/B；CAN接口1500Vrms电气隔离；CAN无内置终端电阻，总线两端外接120Ω；支持波特率：1000K、500K、250K、125K、100K、50K、20K、10K；硬件拨码开关配置节点ID、波特率；USB接口仅固件升级，不参与业务通讯。
✅存储与可靠性：硬件看门狗；满足EN 50295 EMC；X/Y/Z三轴抗振动冲击；拨码硬件配置参数，无需串口工具，现场调试便捷。
✅供电与安装：DC24V（‑15%~+20%）供电；70mA+GC‑Bus总电流，最大2.5A；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR系统及扩展总线状态指示灯；弹簧插拔式接线端子；整套链路右端必须GC‑0002终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度10‑95%RH无凝露；IP20防护等级。

✅CANopen总线分布式IO扩展，DI/DO、AI/AO、热电阻、热电偶信号混合采集输出；耦合器自动识别后端IO模块，无需手动PDO映射
✅自动化专机、成套设备，原有CANopen系统IO点位扩展，分布式控制柜IO扩展
✅搭配GCAN系列PLC（521/522/530C等CANopen主站PLC）构建整套分布式IO控制系统

注：本型号为CANopen从站耦合器，本身无IO通道，必须搭配GC系列IO端子模块以及GC‑0002终端模块整套使用；CAN总线无内置终端电阻，总线两端外接120Ω；节点ID、波特率依靠硬件拨码开关配置，修改拨码后需要重新上电生效；USB仅用于固件升级，不能业务通讯；缺少GC‑0002终端模块会IO‑ERR报错，全部扩展IO无法工作。

场景提示：场景不在列表，可联系技术评估IO模块组合、CANopen组网适配+报价

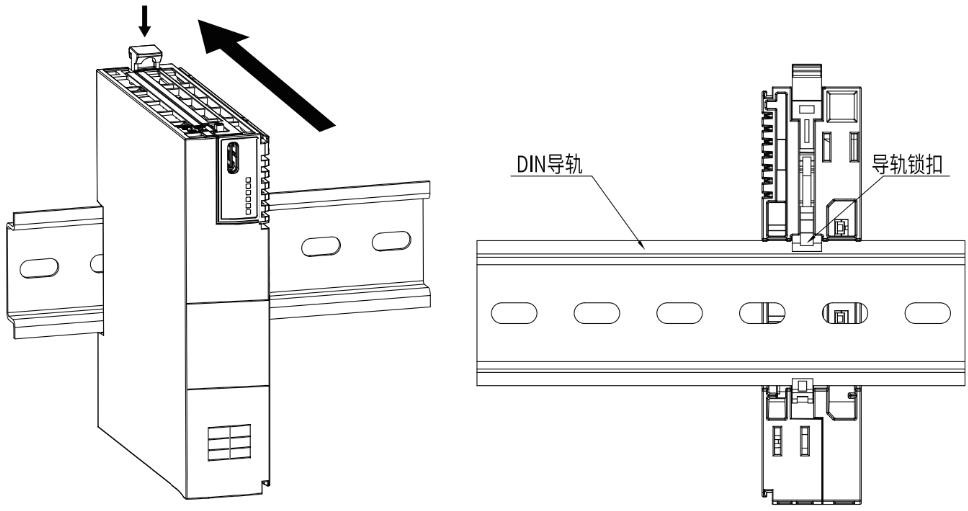

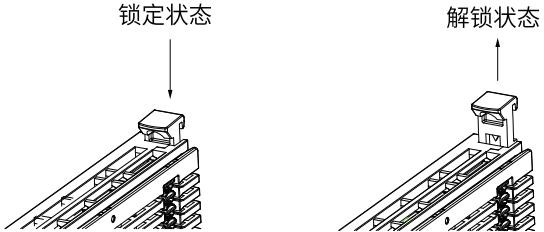

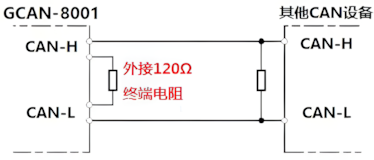

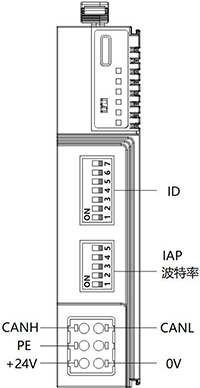

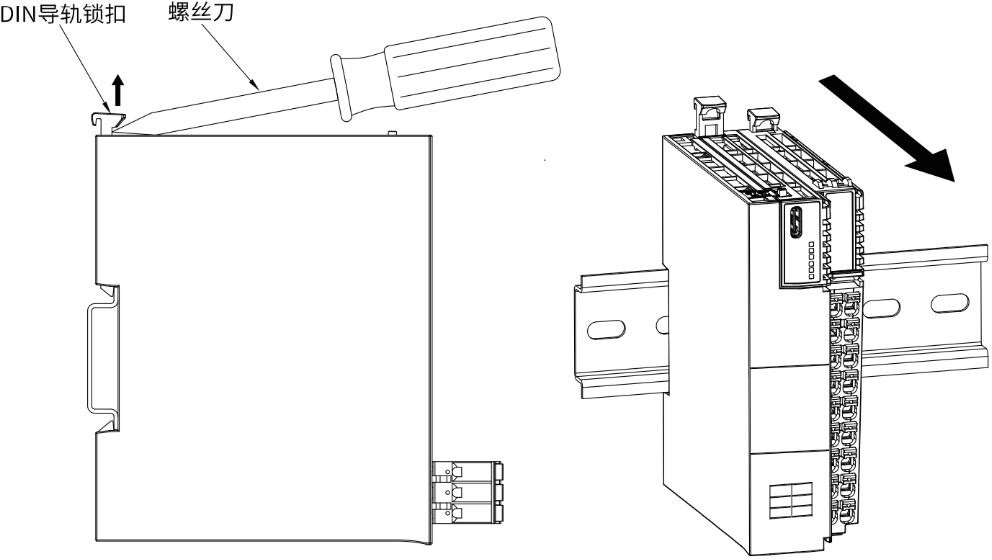

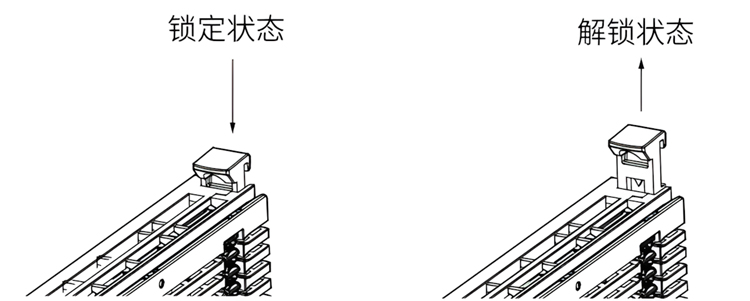

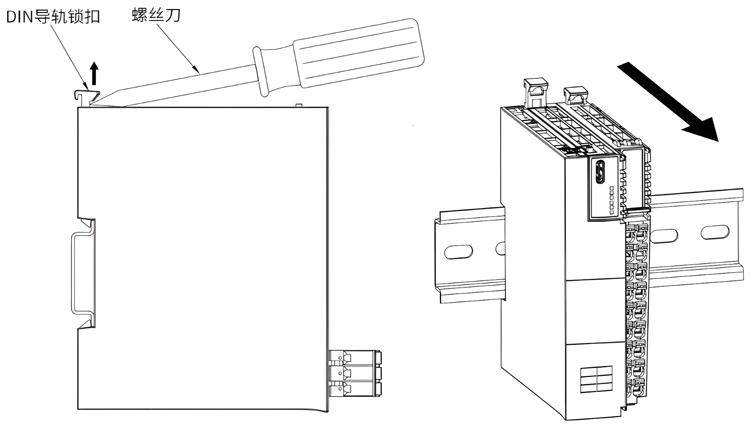

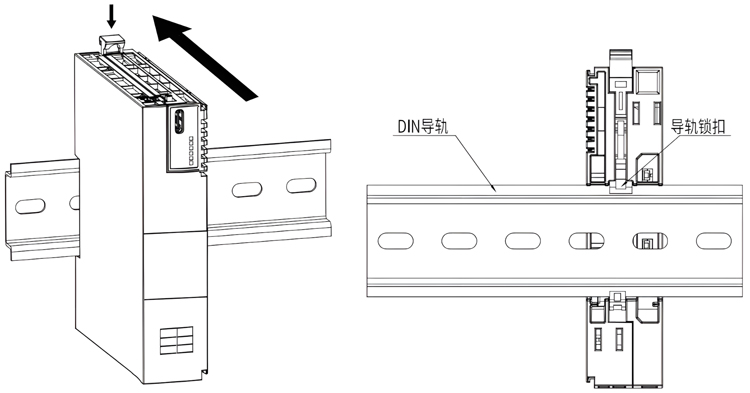

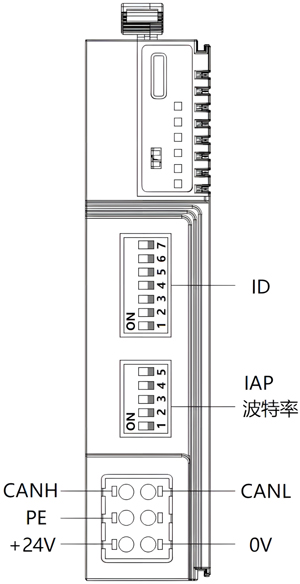

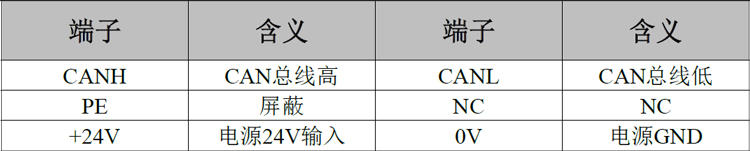

✅DIN导轨卡扣式完成GCAN‑IO‑8001耦合器安装；耦合器右侧顺次插接GC系列IO端子模块，整套链路最右端安装GC‑0002终端模块；接入DC24V供电电源；完成CAN总线接线，CAN‑H对接CAN‑H、CAN‑L对接CAN‑L；CAN总线物理两端外接120Ω终端电阻；通过硬件拨码开关设置CANopen节点ID与CAN总线波特率，配置完成后重新上电参数生效。

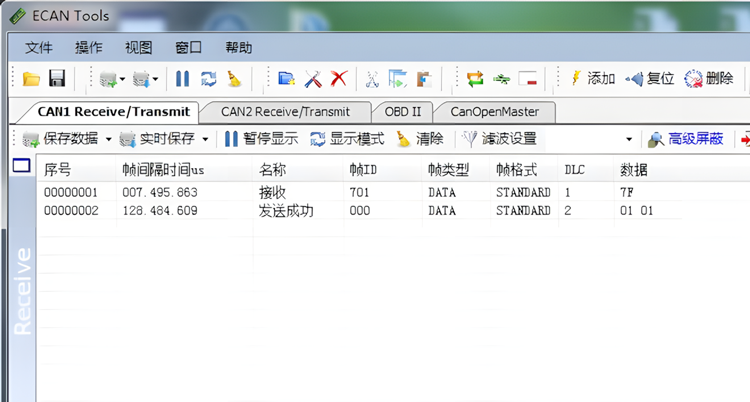

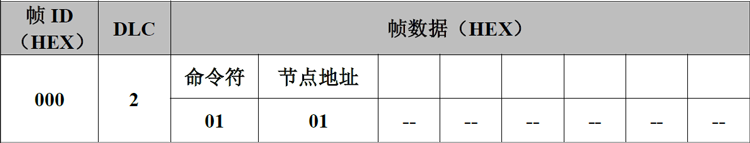

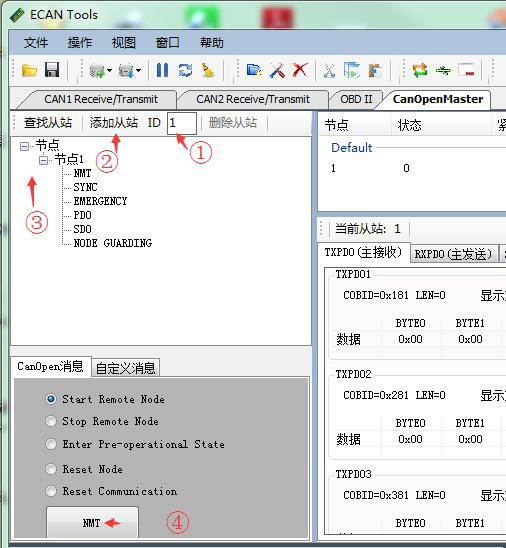

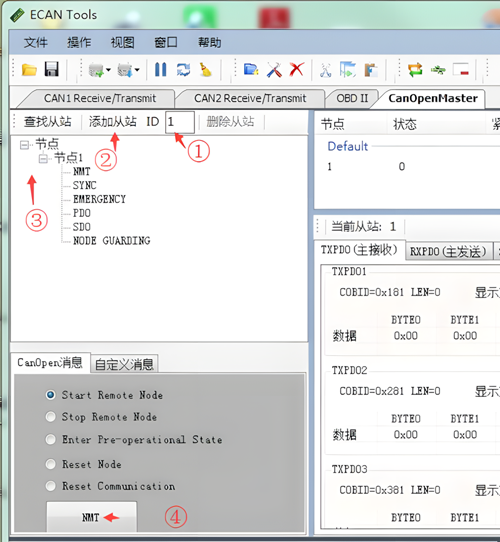

✅CANopen主站导入GCAN‑IO‑8001的EDS电子数据表；耦合器上电自动扫描后端全部GC‑Bus IO端子模块，自动完成IO组态、自动生成PDO映射，无需手动配置PDO；主站完成总线组网，发送NMT指令将耦合器从预操作状态切换进入操作状态。

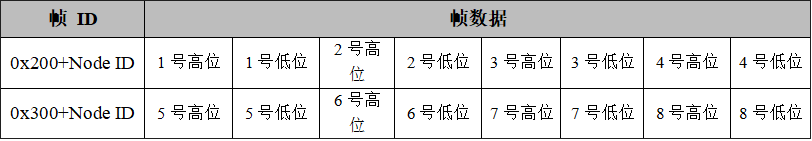

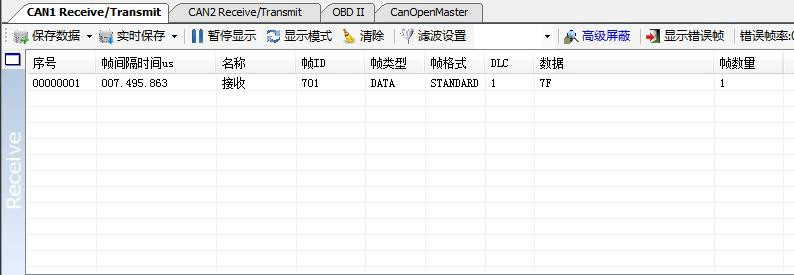

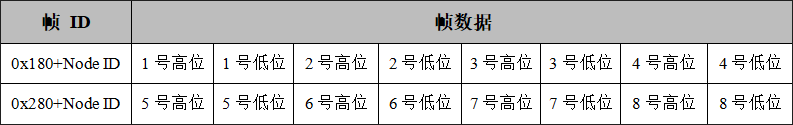

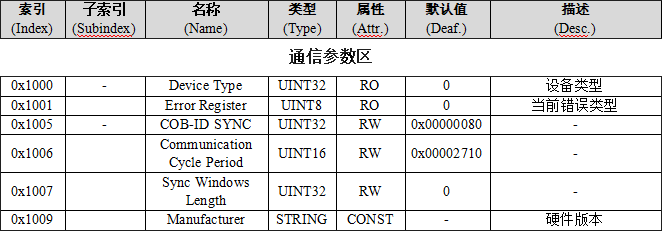

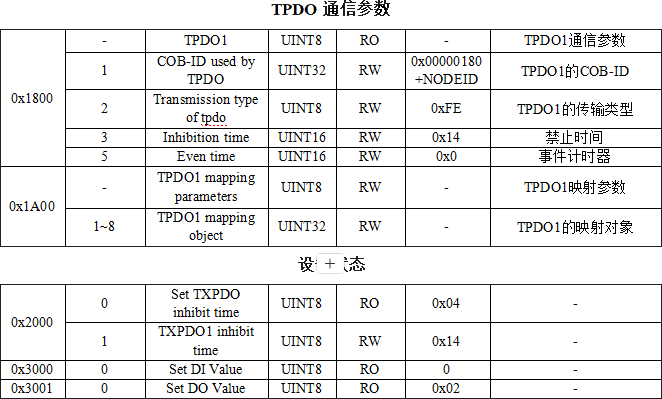

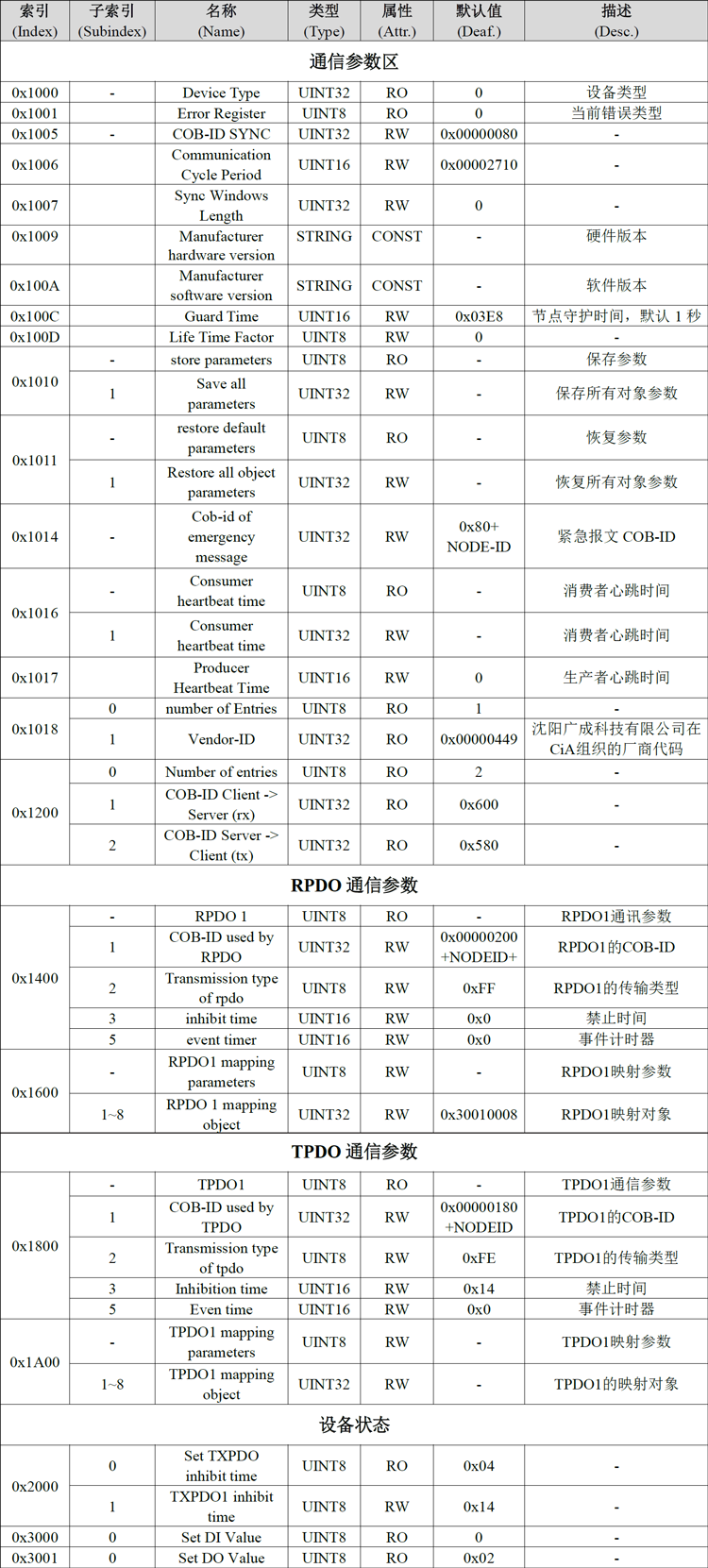

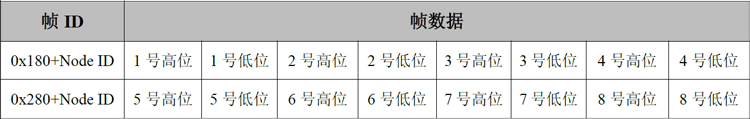

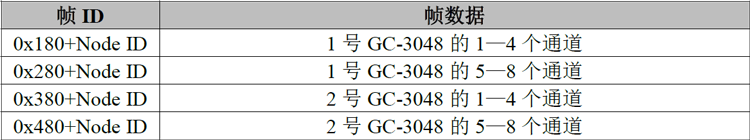

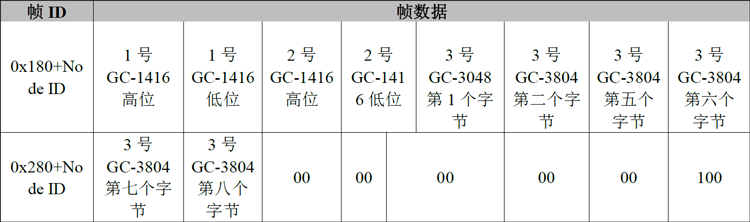

✅模块进入操作状态后，TPDO自动上报后端DI、模拟量、热电阻热电偶采集数据；RPDO接收来自CANopen主站指令，控制DO、AO输出；支持SDO读写模块内部对象字典参数；触发故障时发送Emergency紧急报文；周期发送Heartbeat心跳报文反馈节点运行状态；节点保护监控主站连接状态。

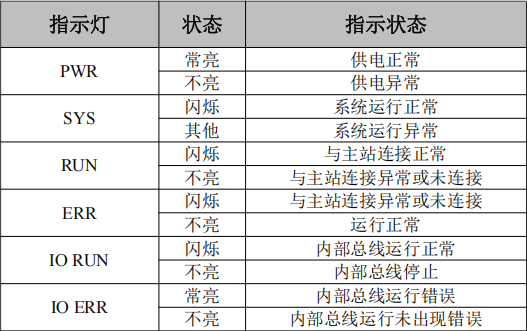

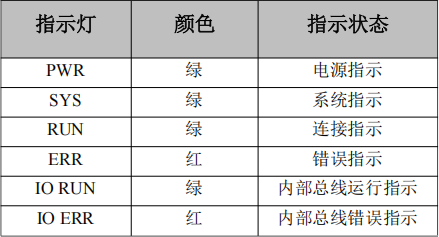

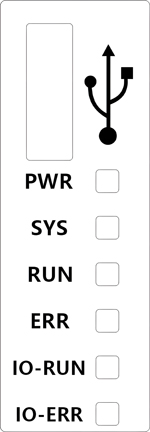

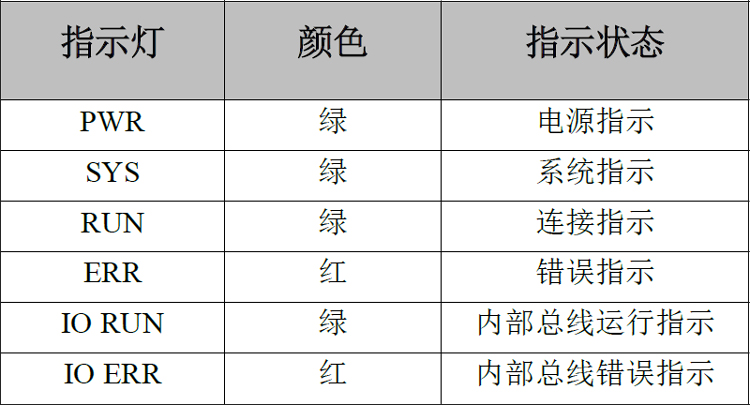

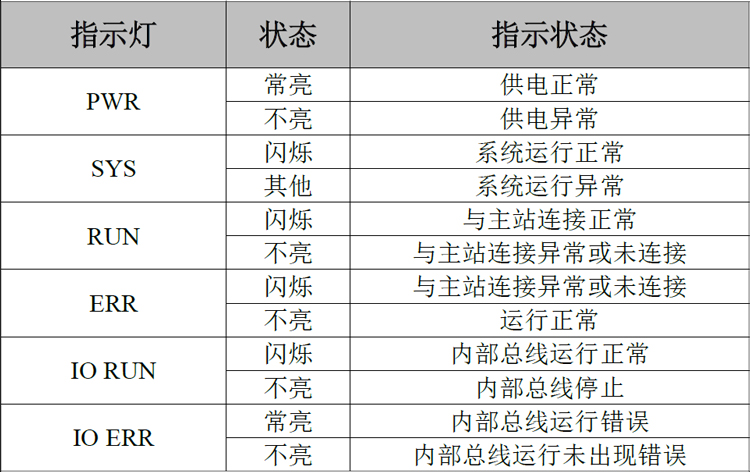

✅PWR/SYS/RUN/ERR/IO‑RUN/IO‑ERR指示灯反馈电源、系统、主站连接、GC‑Bus扩展总线状态，快速定位耦合器、扩展模块或者终端模块故障。USB接口仅用于固件版本升级，不参与IO业务通讯。

备注：耦合器本身无IO，必须外接GC系列IO端子模块与GC‑0002终端模块；CAN总线务必外接终端电阻；修改拨码开关ID/波特率后必须重新上电；USB口仅固件升级。

Q：GCAN‑IO‑8001可以单独采集IO信号吗？
A：不可以，GCAN‑IO‑8001是CANopen总线耦合器，本体不带IO，必须搭配GC系列IO端子模块+GC‑0002终端模块，同时搭配CANopen主站，才能实现IO读写。

Q：IO扩展模块需要手动做PDO映射吗？
A：不需要，耦合器上电自动扫描GC‑Bus后端所有IO端子模块，自动完成PDO映射，主站导入EDS即可使用。

Q：最多可以接多少个IO端子模块？
A：硬件最大支持32个GC系列IO端子模块，数字量最高可达512点IO。

Q：CAN接口自带终端电阻吗？

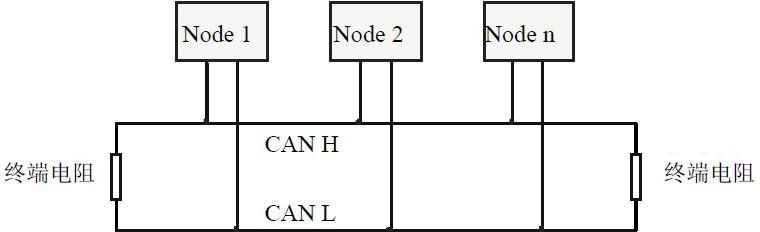

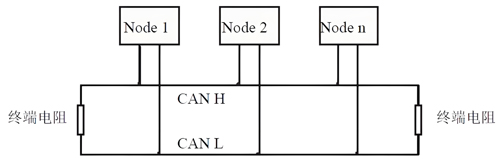

A：CAN接口没有内置终端电阻，CAN总线物理两端必须外接120Ω终端电阻。

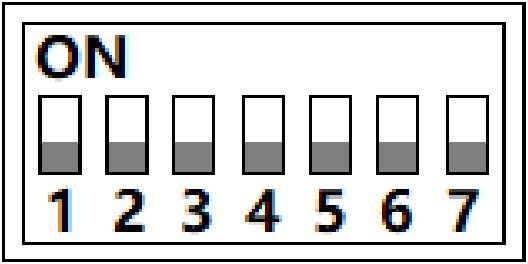

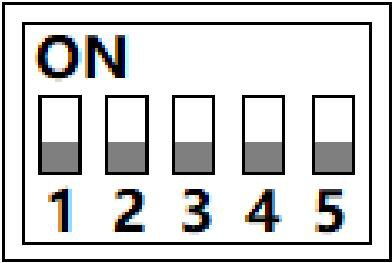

Q：节点ID、波特率怎么修改？

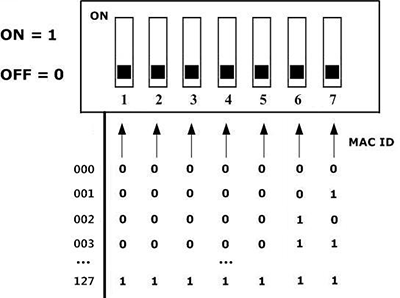

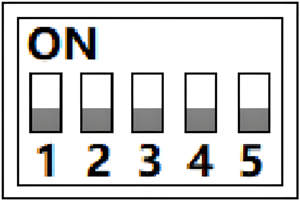

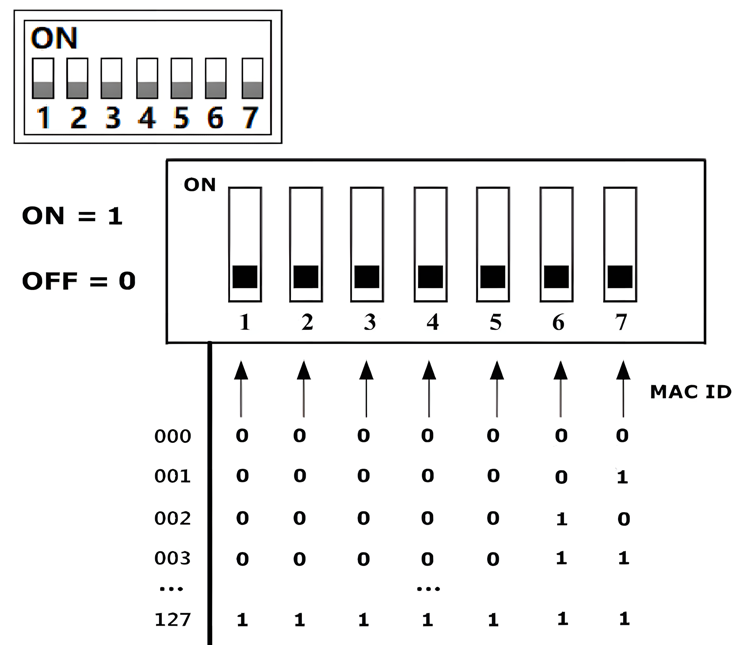

A：本产品配备硬件拨码开关，直接拨动拨码设置节点ID与波特率；修改拨码开关后需要重新上电参数生效。

Q：USB接口可以用来做CANopen通讯吗？
A：不可以，USB接口仅用于设备固件升级，不能参与IO业务通讯。

Q：不装GC‑0002终端模块会怎么样？
A：IO‑ERR红灯常亮，GC‑Bus扩展总线异常，全部扩展IO模块无法正常工作。

Q：需要什么主站可以驱动该耦合器？
A：任意标准CANopen主站，如GCAN系列PLC、第三方CANopen控制器、USBCAN搭配CANopen主站软件均可。
