设备核心特点：



✅标准Modbus从站，同时支持Modbus‑TCP以太网、Modbus‑RTU RS485串口，兼容市面主流Modbus主站设备
✅GC‑BUS背板模块化扩展，最多挂载32个GC系列IO端子模块；数字量/模拟量/热电阻/热电偶/计数器/PWM模块自由混合选配
✅硬件自动组态，无需PC软件配置；Modbus寄存器自动映射；分别为1000Vrms/1500V DC电气隔离
✅DC24V工业供电；DIN35导轨自锁卡扣安装；多组状态指示灯快速定位上层Modbus总线与GC‑BUS背板IO总线故障
✅附赠终端端子模块；模块超过16片可增配GC‑8012供电扩展模块；Type‑C接口用于参数/固件升级；上电脱机独立运行




注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

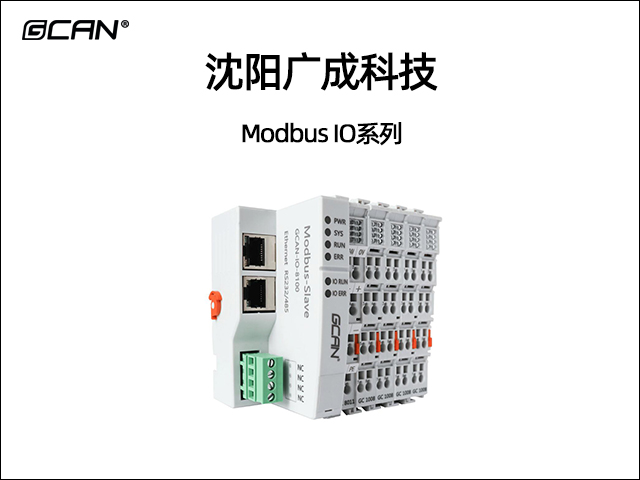

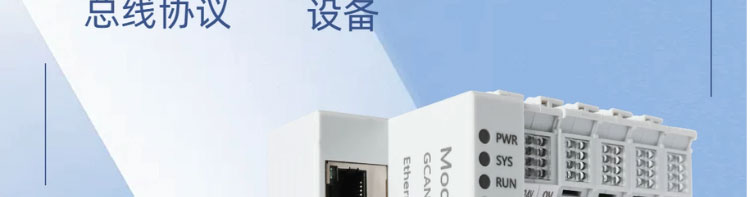

GCAN‑IO‑8100、GCAN‑IO‑8101为广成科技Modbus总线耦合器，均作为Modbus从站，同时支持Modbus‑TCP、Modbus‑RTU双协议，依靠GC‑BUS背板总线外接GC系列IO端子模块，搭建分布式远程IO节点。

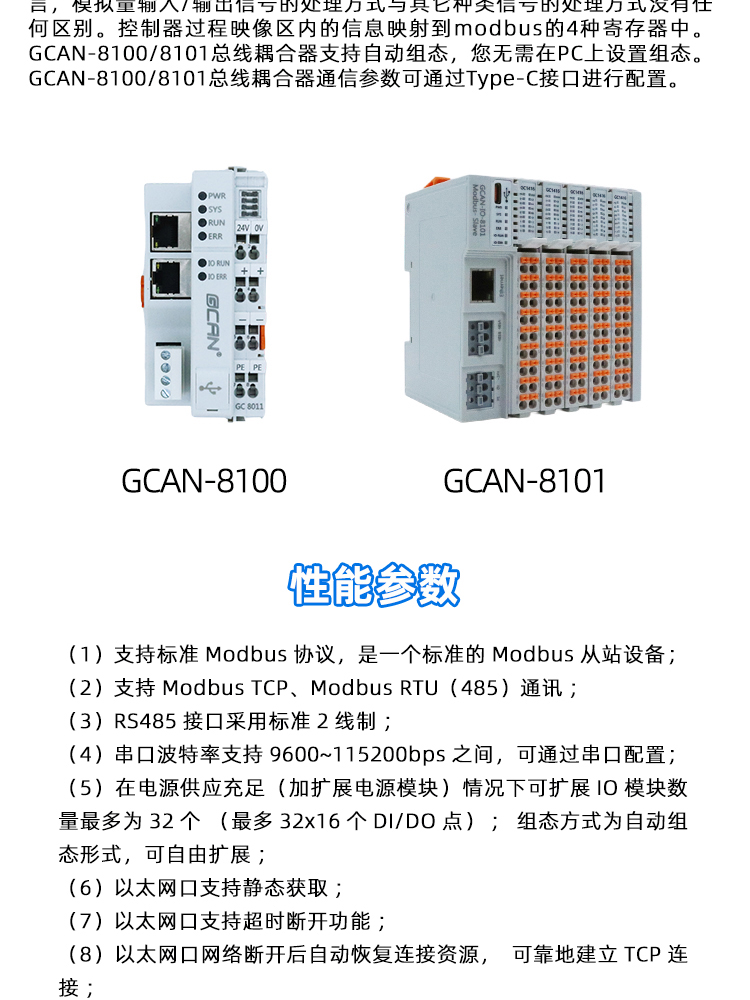

1.GCAN‑IO‑8100：标准壳体，1000Vrms隔离；串口为RS232/RS485复用，配置口为RS232；模块数量＞16片需选配GC‑8012供电扩展模块。

2.GCAN‑IO‑8101：全新紧凑型壳体，1500V DC隔离；独立Type‑C接口用于参数配置、固件升级；RS485为独立2线制串口；串口波特率9600‑115200bps可配置。

两款耦合器单台最多扩展32个GC系列IO端子，支持数字量DI/DO、模拟量AI/AO、PT100热电阻、热电偶、高速计数器、PWM输出；硬件自动识别IO模块，无需组态软件；‑40℃~+85℃宽温工业，DIN导轨自锁安装，终端模块随货附赠。适合Modbus控制系统实现现场分散信号采集与输出控制。

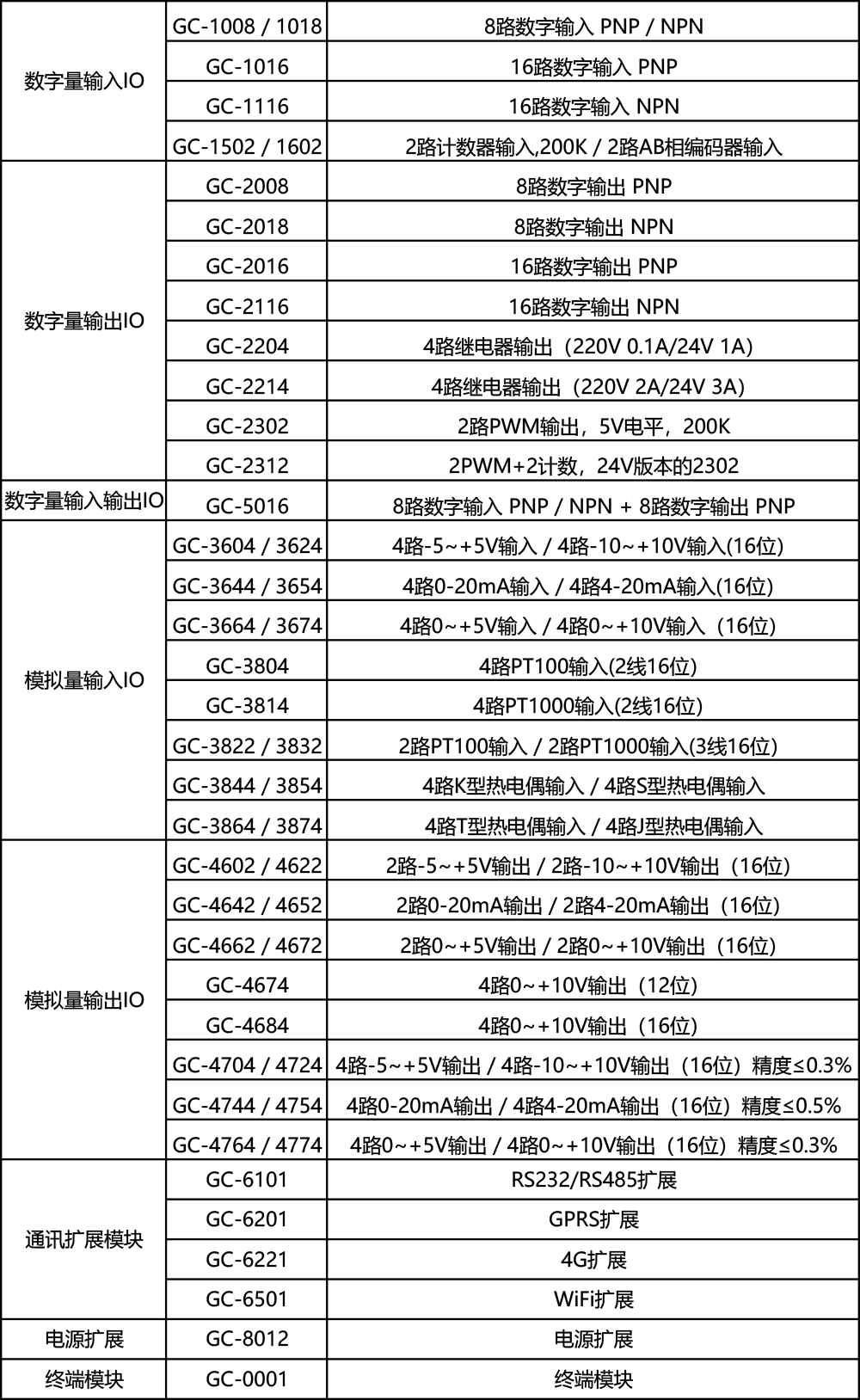

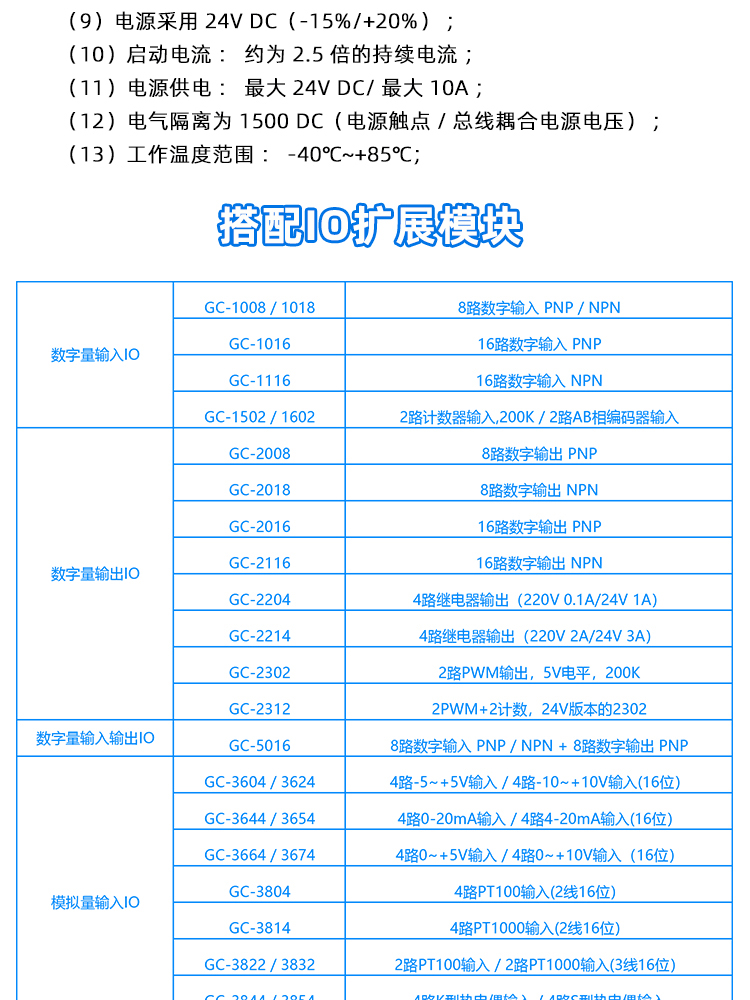

GC系列IO端子简表（搭配GCAN-IO-8100）

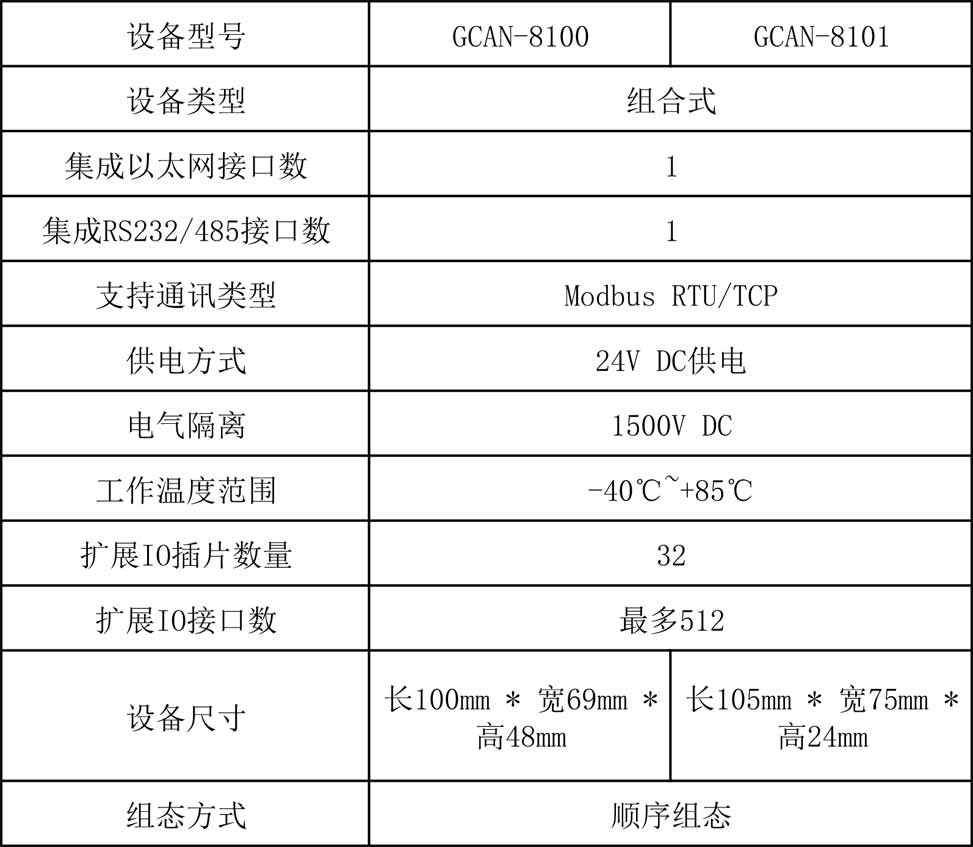

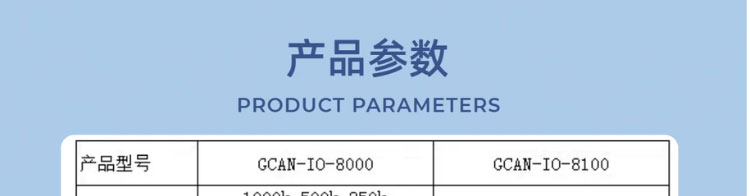

IO通用规格（搭配GCAN-IO-8100）

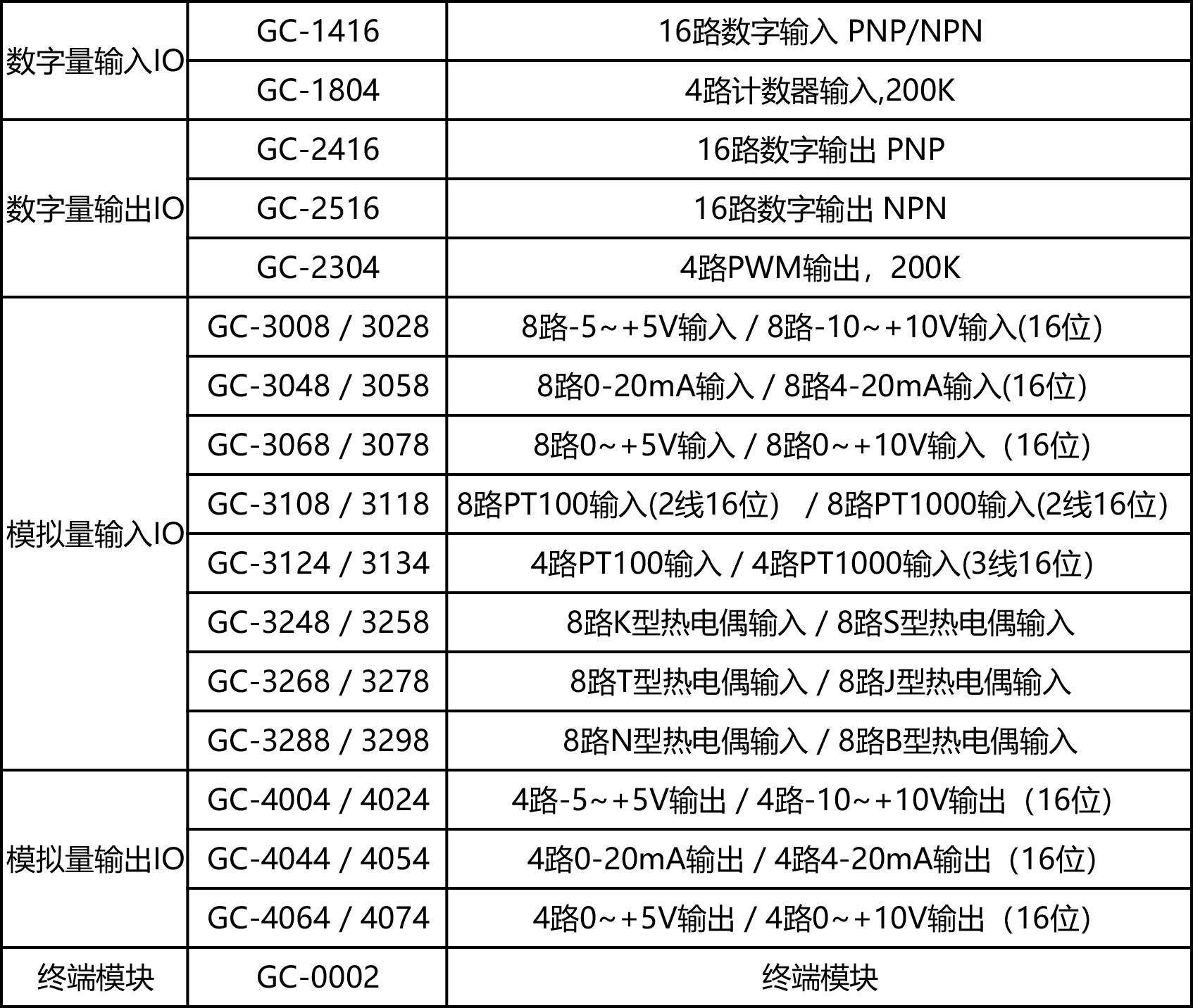

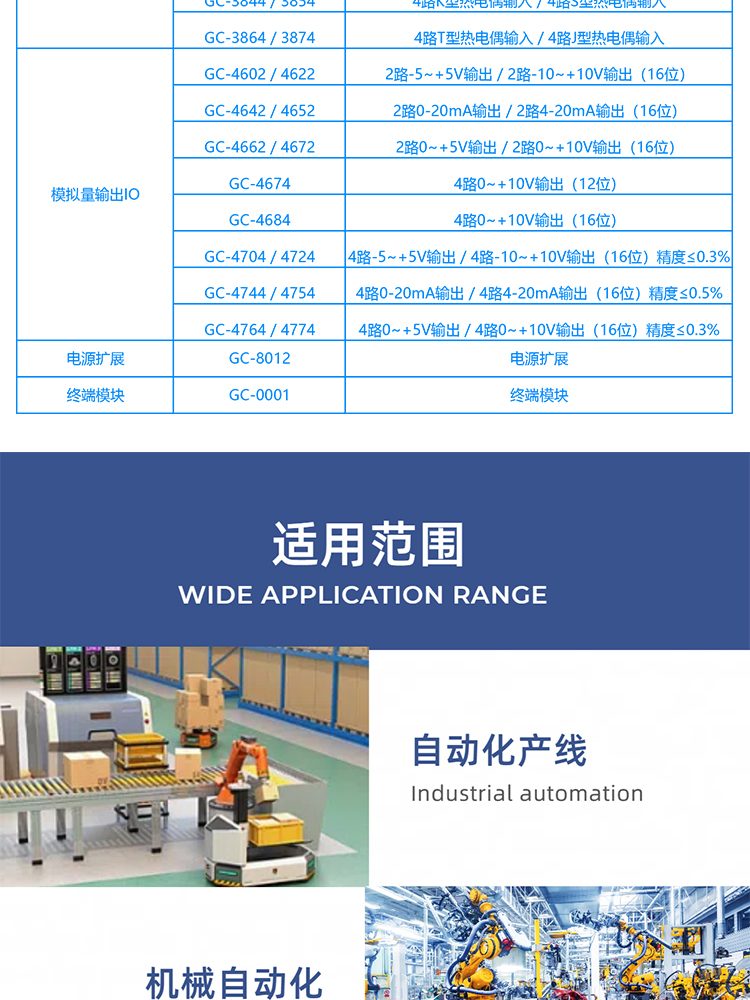

GC系列IO端子简表（搭配GCAN-IO-8101）

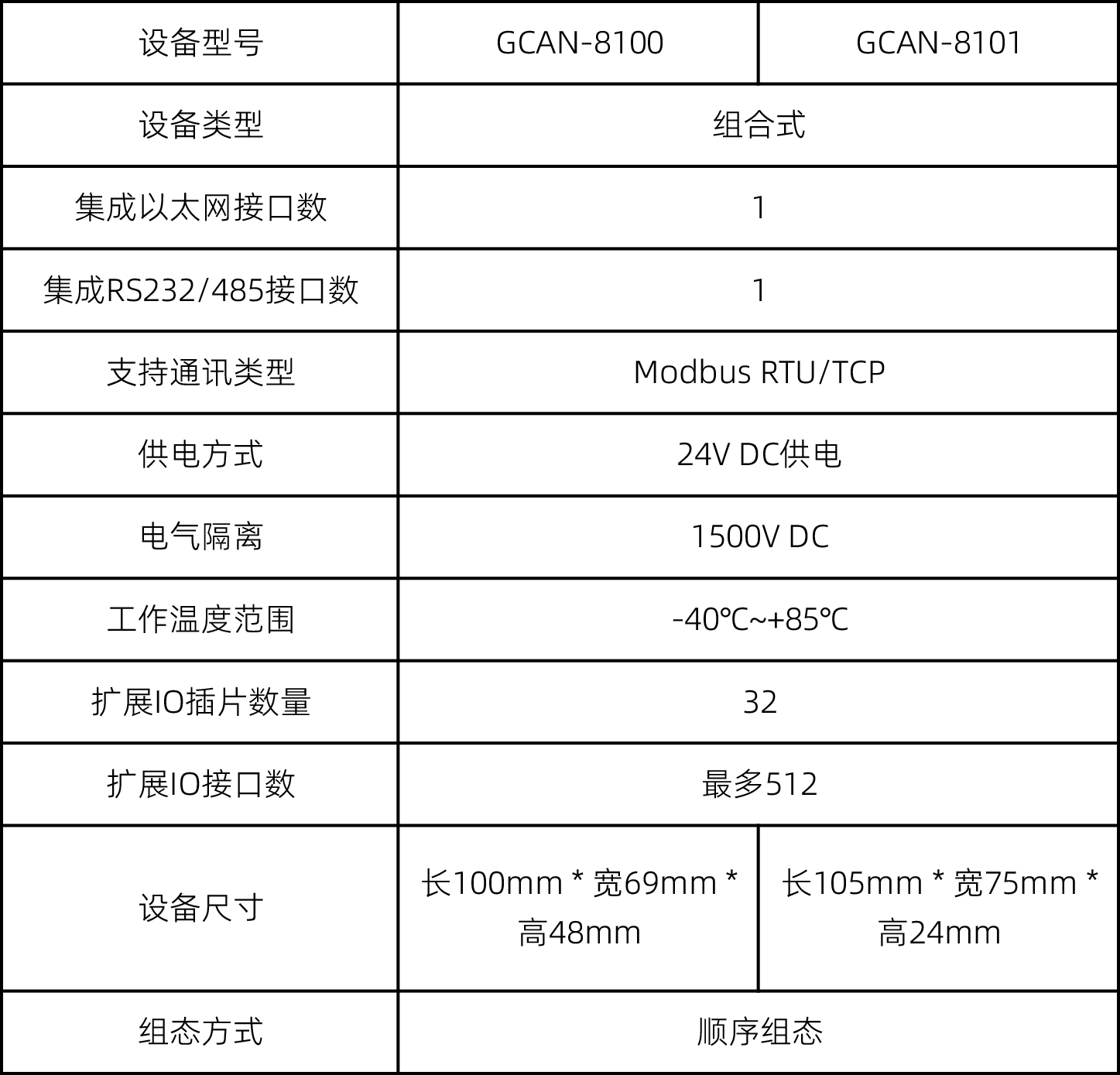

IO通用规格（搭配GCAN-IO-8101）

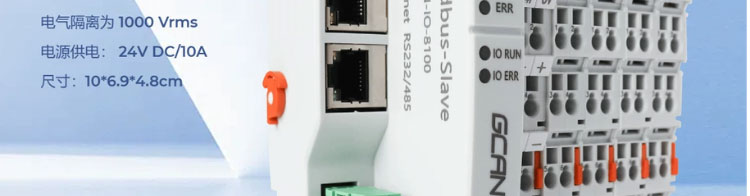

（1）GCAN‑IO‑8100（标准壳体Modbus耦合器）

✅适用：普通控制柜空间，需要Modbus‑TCP/RTU双总线，项目预算敏感，传统项目改造。
✅不适合：追求更高隔离等级、需要独立Type‑C调试口的新项目。

（2）GCAN‑IO‑8101（紧凑型Modbus耦合器）

✅适用：柜体空间紧凑项目，需要更高1500V隔离；独立Type‑C调试升级口；新项目批量选型。
✅备注：RS485为独立2线制；串口波特率可软件配置；以太网支持静态IP、超时断开、TCP自动重连。

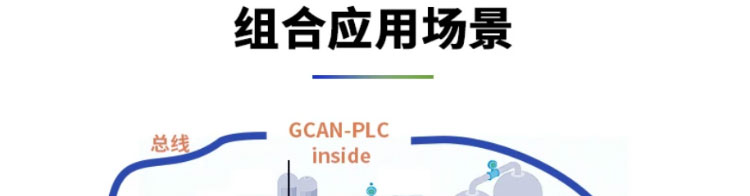

共同适用场景清单

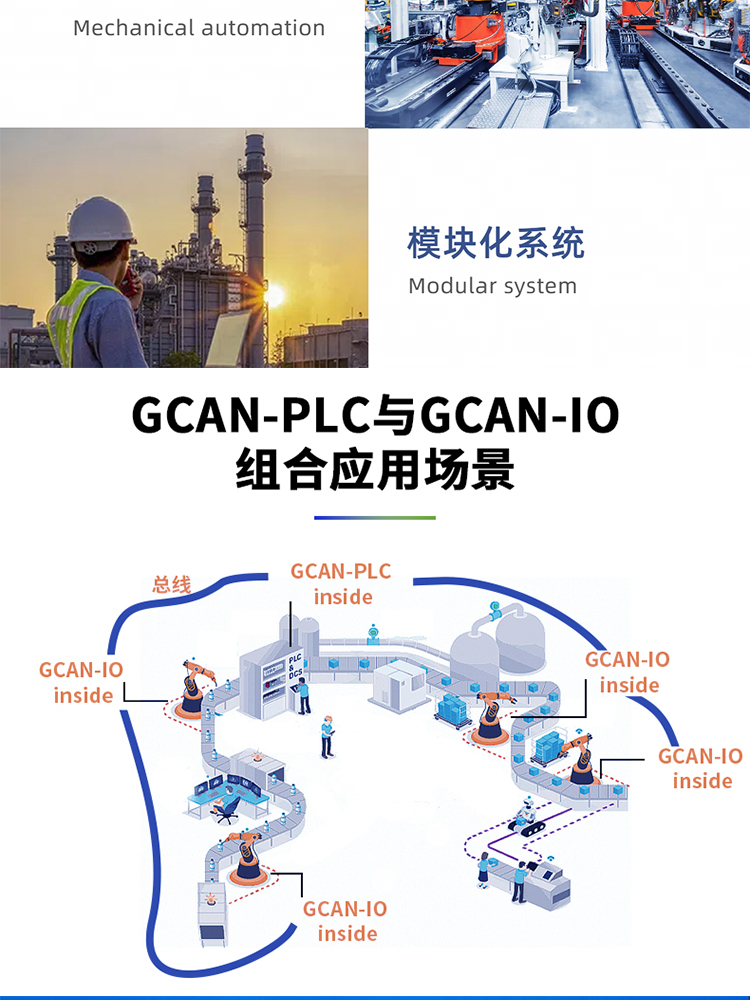

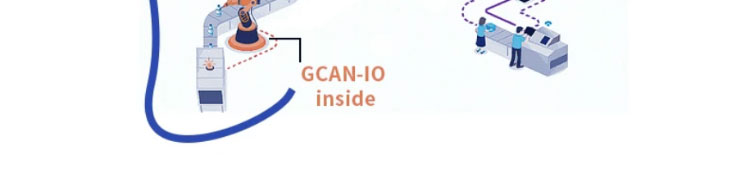

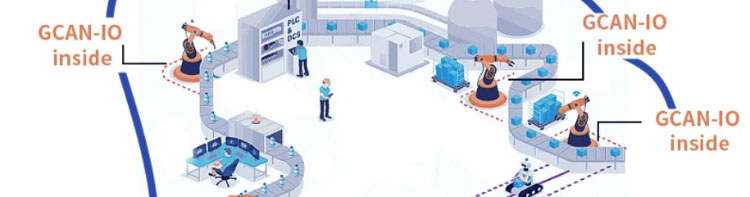

✅Modbus主站PLC、工控主机系统，搭建分布式远程IO，缩短控制柜到现场传感器执行器布线距离

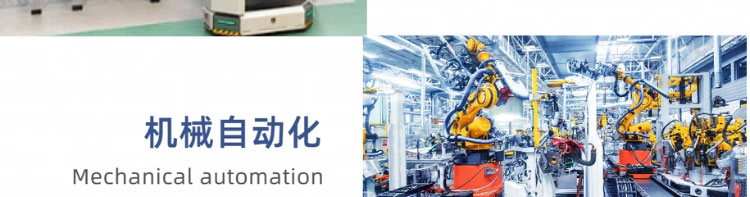

✅工厂自动化设备，混合采集开关量、模拟量、PT100热电阻、热电偶温度、高速计数、PWM信号
✅老旧设备改造，新增Modbus远程IO节点接入现有Modbus控制系统

注：全系列耦合器本体不带IO通道，必须外接GC系列IO端子模块；整套节点最右端必须安装配套终端模块；IO模块数量超过16片建议选配GC‑8012供电扩展模块。



1.全系列硬件通用能力

✅DIN35导轨自锁卡扣安装；耦合器右侧依次插接GC系列IO端子，最末端加装终端模块，硬件自动识别全部IO模块。
✅同时支持Modbus‑TCP以太网、Modbus‑RTU RS485串口双协议，作为Modbus从站响应主站读写指令。
✅DC24V工业供电；多组LED指示灯，区分电源、系统、Modbus总线通讯、GC‑BUS背板IO总线运行/故障状态，快速定位故障。
✅模块数量大于16片，建议增加GC‑8012供电扩展模块，保障背板总线供电能力。

2.型号差异化硬件

✅GCAN‑IO‑8100：标准壳体，1000Vrms隔离；RS232/485复用端子，复用端子做配置口。
✅GCAN‑IO‑8101：紧凑型壳体，1500V DC隔离；独立Type‑C用于参数配置与固件升级；独立2线RS485；以太网具备超时断开、TCP自动恢复连接功能。

3.软件/组态通用能力

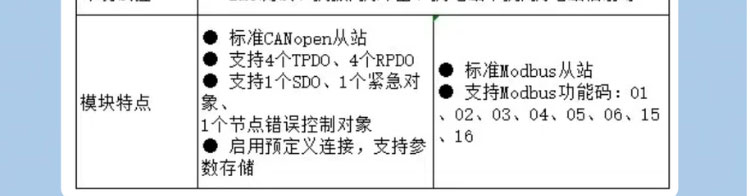

✅Modbus主站直接访问线圈、输入寄存器、保持寄存器；支持标准Modbus功能码01/02/03/04/05/06/15/16。
✅IO通道严格按照物理插接顺序映射Modbus寄存器，不需要PC组态软件，硬件自动完成识别映射。
✅上电脱机独立运行，完成Modbus总线与本地IO信号交互。

重要备注：耦合器本体不带IO，GC系列IO端子模块需要单独订货；节点末端必须安装终端模块；配置口仅用于参数、固件升级，不做业务通讯。



Q：GCAN‑IO‑8100/8101本身自带IO点吗？
A：耦合器本体没有IO通道，IO全部依靠外接GC系列IO端子模块；终端模块产品随货附赠。

Q：需要专门PC软件配置IO映射吗？
A：不需要，模块插接完成硬件自动组态；Modbus主站直接读写对应寄存器地址即可。

Q：最多可以接多少IO端子模块？
A：单台耦合器最多支持32个GC系列IO端子模块；模块＞16片建议选配GC‑8012供电扩展模块。

Q：同时支持Modbus‑TCP和Modbus‑RTU吗？
A：两款型号都同时支持Modbus‑TCP以太网、Modbus‑RTU RS485，标准Modbus从站。

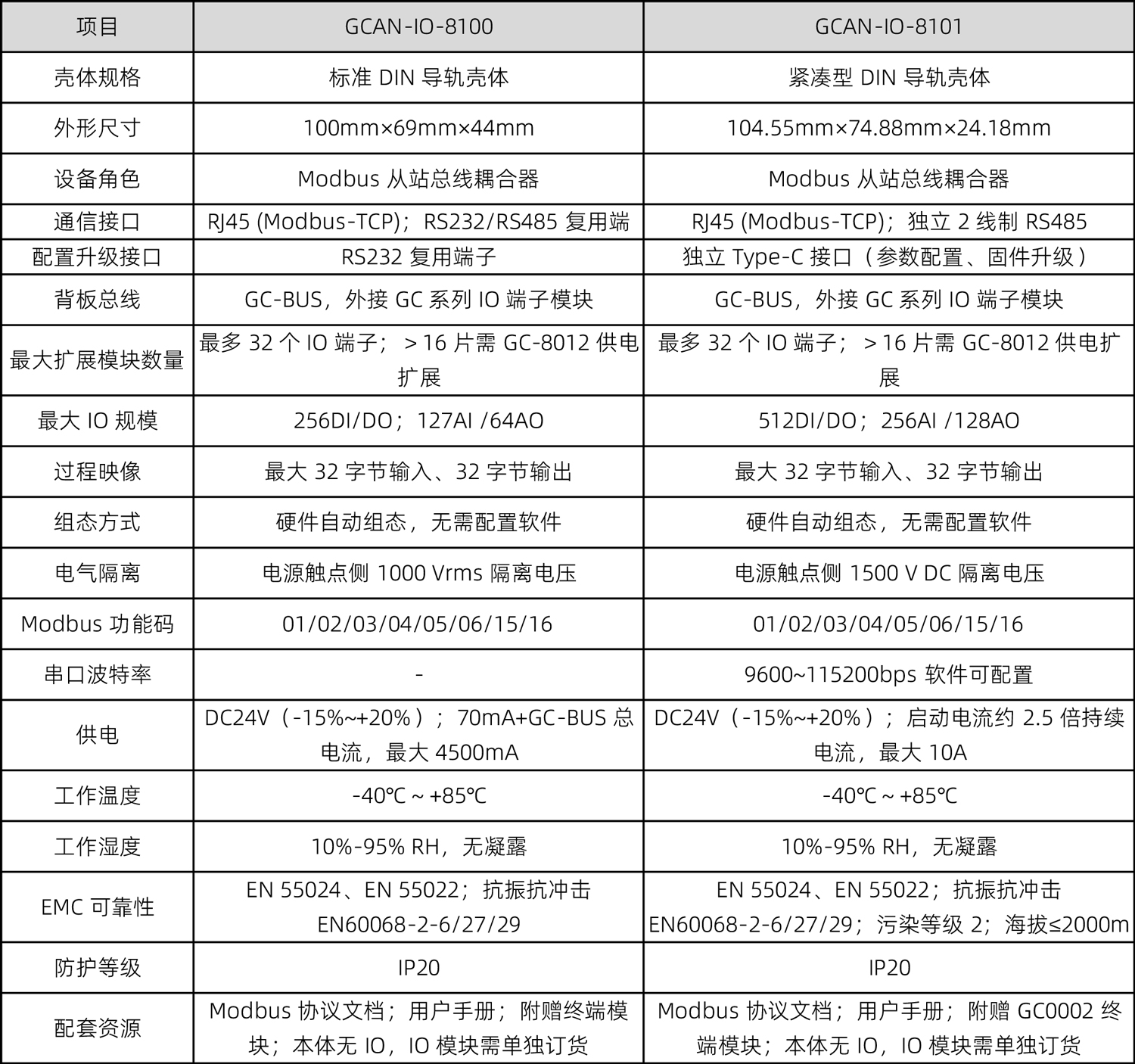

Q：8100与8101核心区别是什么？
A：8100标准壳体，1000Vrms隔离，RS232/485复用；8101紧凑型壳体，升级1500V DC隔离，独立Type‑C配置升级口，RS485独立端子，以太网具备超时断开自动重连。
