1.功能简介
1.1功能概述

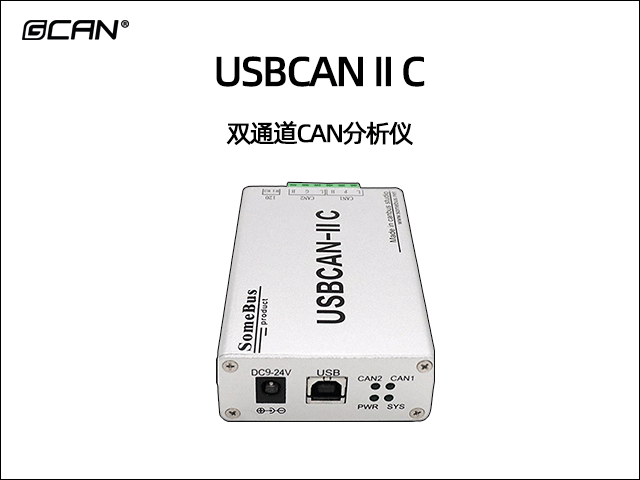

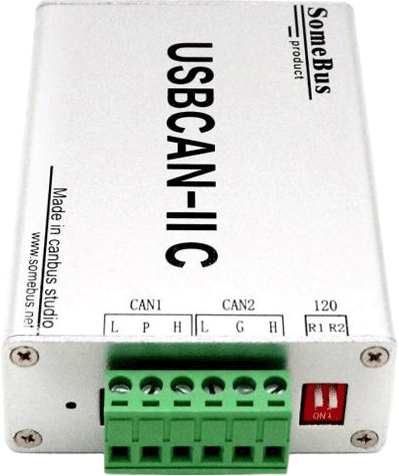

USBCAN-II C是集成2路CAN接口的工业级CAN-bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范，采用USBCAN-II C接口卡，PC可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。
USBCAN-II C接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。USBCAN-II C接口卡上自带CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
USBCAN-II C接口卡支持Windows 2000、XP、7、8、10等32位/64位操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含C#、LabVIEW、Python、Qt、VB.NET、VB、VC等开发例程示范，方便用户进行应用程序开发。
USBCAN-II C接口卡可使用GCANTools、CAN Test和CAN Pro通用测试软件，可执行CAN-bus报文的收发和监测等功能。
1.2性能特点
（1）PC接口符合USB2.0全速规范，兼容USB1.1及USB3.0；
（2）集成2路CAN-bus接口，使用凤凰端子接线方式；
（3）支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；
（4）CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程；
（5）使用USB总线电源供电，或供电不足时增加外接电源(+9-24V DC，130mA)；
（6）CAN-bus接口采用电气隔离，隔离模块绝缘电压：3000V DC；
（7）静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
（8）电快速瞬变脉冲群抗扰度等级：CAN总线接口±2KV；
（9）浪涌抗扰度等级：CAN总线接口±4KV；
（10）最高接收数据流量：8000 fps；
（11）支持Win2000、WinXP、Win7、Win8、Win10等Windows操作系统；
（12）支持GCANTools、CAN Test、CAN Pro测试软件；
（13）工作温度范围：-40℃~+85℃；
1.3典型应用
（1）CAN-bus网络诊断与测试
（2）汽车电子应用
（3）电力通讯网络
（4）工业控制设备
（5）高速、大数据量通讯
2.设备安装
本章介绍了USB-CAN接口卡与电脑连接的方法及初次使用电脑连接USB-CAN接口卡时的注意事项。
2.1设备尺寸

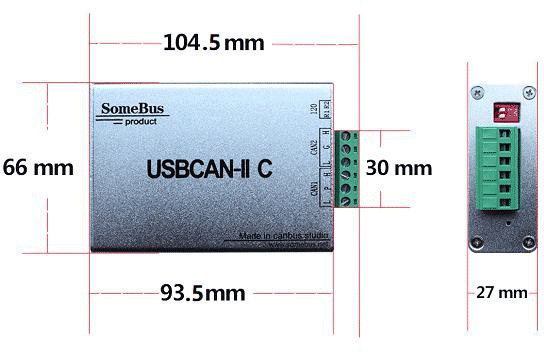

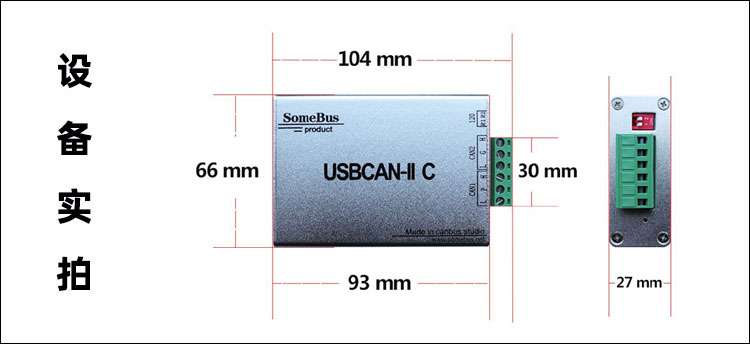

设备外形尺寸：(长，含接线端子)104.5mm*(宽)66mm*(高)27mm，其示意图如图2.1所示。

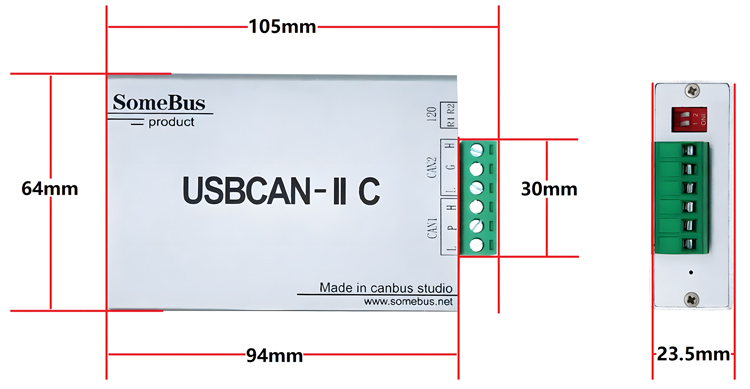

图2.1 USBCAN-II C外形尺寸
2.2接口定义及功能
USBCAN-II C接口卡集成1路USB接口、一路+9-24V DC辅助电源接口及2路标准CAN-bus接口。CAN-bus接口由1个6 Pin插拔式接线端子引出，可以用于连接2个CAN-bus网络或者CAN-bus接口的设备。
USBCAN-II C各接口位置及定义如图2.2、图2.3及表2.1、表2.2所示。

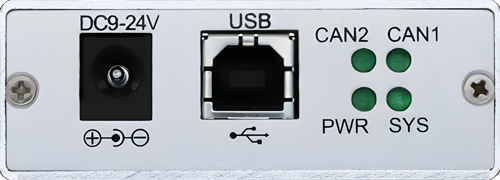

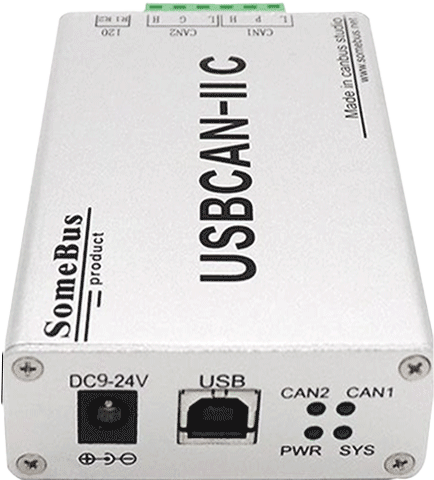

图2.2 USB及辅助电源接口位置

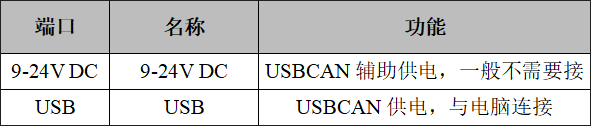

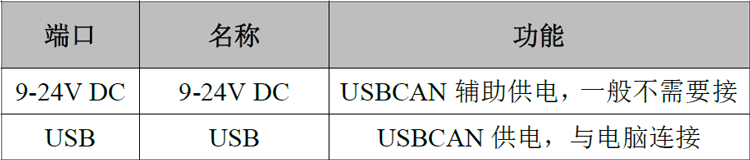

表2.1 USB及辅助电源接口定义

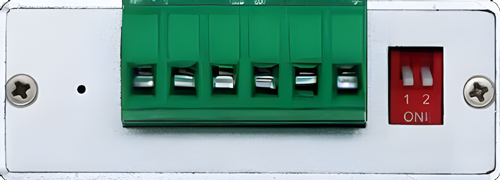

图2.3 CAN-bus接口位置

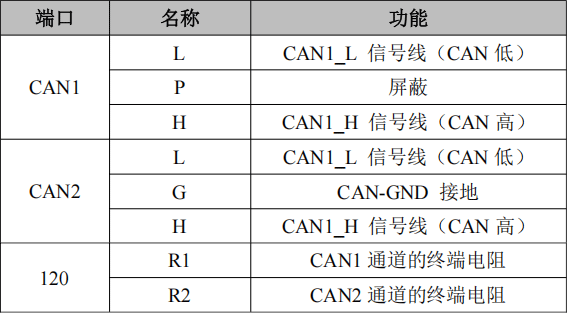

表2.2 USBCAN-II C接口卡的CAN-bus信号分配
2.3驱动及软件安装
驱动及软件安装之前，请用户确保自己登陆windows的账户是超级管理员，或用户账户有安装驱动及软件的相关权限，否则可能导致安装失败。
确认windows账户权限的方法：控制面板-用户账户。
2.3.1驱动及软件安装
用户需手动安装驱动，请进入光盘中的“驱动driver”文件夹，选择与系统对应（32/64位）的安装文件（DriverSetup.exe/DriverSetup64.exe）进行手动安装。
用户可以直接在光盘中找到GCANTools、CAN Test和CAN Pro软件并安装，软件具体安装及使用方法详见相应文件夹中的“软件使用说明”，安装前请先阅读“安装必读”。
2.3.2驱动及软件卸载
用户可以通过运行上方DriverSetup.exe/DriverSetup64.exe后点击“卸载”按钮卸载安装好的设备驱动。
用户可通过“添加/删除程序”（XP）或“程序和功能”（win7）中找到GCANTools、CAN Test和CAN Pro软件对其进行卸载。
客户也可以通过安装GCANTools软件来安装驱动，软件安装完成后会自动安装驱动的。
驱动、软件正常安装后，将设备插入PC的USB接口，即可在PC设备管理器中发现新USBCAN设备，驱动名称:“GCAN USBCAN Device”，如无黄色叹号或问号即表示设备驱动正常，USBCAN设备已与PC正常连接。
3.设备使用
3.1与PC连接
USBCAN-II C接口卡具有即插即用的特点，因此用户可以使用PC机的USB接口直接向USBCAN-II C接口卡供电；若USB供电不足，则需选用外部电源供电方式。
3.1.1USB总线供电模式
USB总线供电模式适合于大多数应用场合，例如，当USBCAN-II C接口卡是USB端口连接的唯一设备时。
将PC与USBCAN-II C接口卡通过随机附带的USB电缆直接连接，由USB电缆向USBCAN-II C接口卡提供+5V电源；此时，指示灯PWR、SYS点亮，表示设备工作正常且处于待连接状态。
3.1.2外部电源供电模式
外部电源供电模式适合于PC机使用了USB总线集线器（HUB），或者已经连接了多个USB终端设备，而导致USB端口不能够向USBCAN-II C接口卡提供足够电流的场合。
使用外部电源(+9V-24V DC，200mA)连接到USBCAN-II C接口卡的+9V-24 DC电源插座，此时指示灯PWR、SYS点亮；然后将PC与USBCAN-II C接口卡通过随机附带的USB电缆连接，USBCAN-II C接口卡即可正常工作。
3.2与CAN-bus连接
USBCAN-II C接入CAN总线时只需将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。
CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接见图3.1所示。
图3.1 CAN-bus网络的拓扑结构
注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

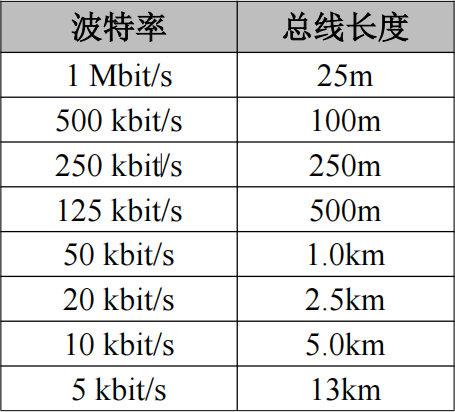

表3.1波特率与最大总线长度参照表
3.3CAN总线终端电阻
为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。

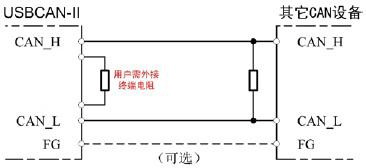

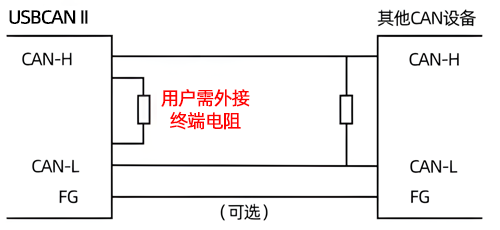

图3.2 USBCAN-II C与其他CAN节点设备连接
注意：USBCAN-II C内部已集成120Ω终端电阻，可通过拨码开关选择是否将电阻接入总线，拨码开关在6pin端子旁边，R1、R2分别为CAN1、CAN2的终端电阻，拨到ON的位置即可将电阻启用。
3.4系统状态指示灯
USBCAN-II C接口卡具有1个PWR指示灯、1个SYS指示灯、1个CAN1指示灯、1个CAN2指示灯来指示设备的运行状态。这4个指示灯的具体指示功能见表3.2，这4个指示灯处于各种状态下时，CAN总线的状态如表3.3所示。

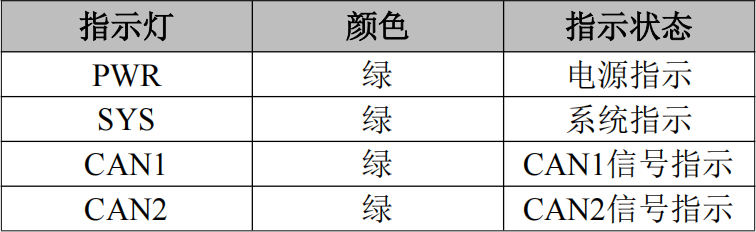

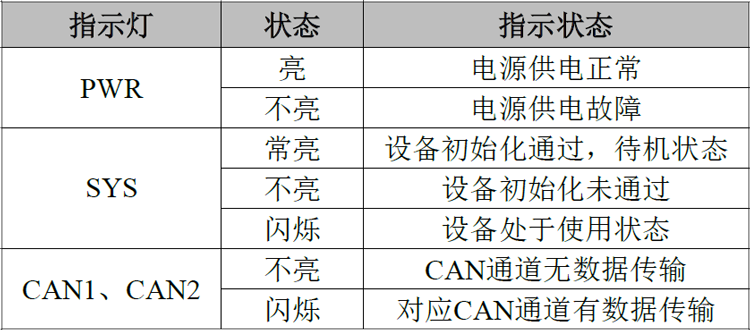

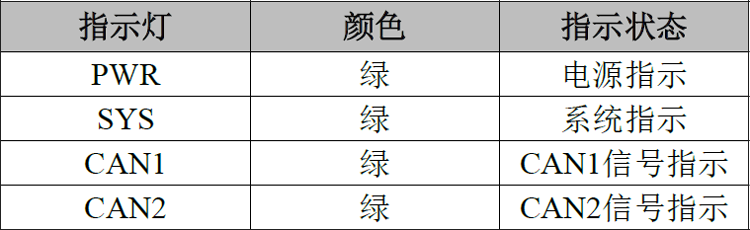

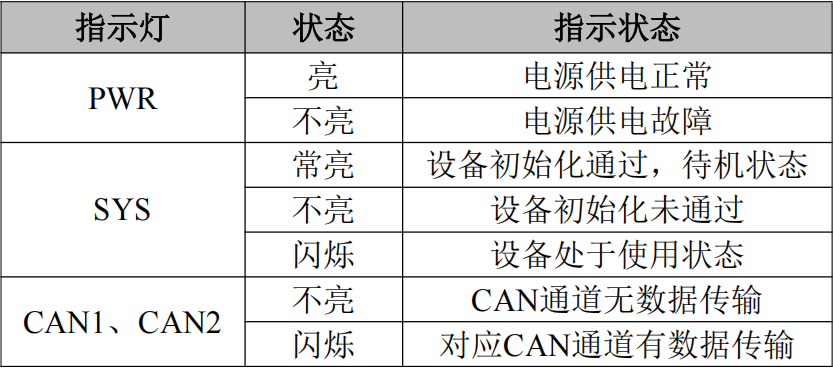

表3.2 USBCAN-II C接口卡指示灯
USBCAN-II C接口卡上电后，PWR点亮,同时系统初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；否则，表示存在系统电源故障或系统发生有严重的错误。
正常灯的状态：上电后，PWR灯先亮，四个灯同时亮一下，最后PWR和SYS灯常亮，打开软件启动设备后PWR常亮，SYS灯闪烁。
USB接口连接正常后，当USB总线有数据在传输时，USB信号指示灯SYS会闪烁。
当CAN1或CAN2有数据收发时，对应的CAN1、CAN2指示灯会有闪烁。
表3.3 USBCAN-II C接口卡指示灯状态
4.GCANTools软件使用
GCANTools软件是我公司针对windows平台开发的专用调试分析软件，使用该软件，用户可以直观，快速的进行CAN总线数据收发。软件极易使用且扩展功能非常丰富，用户可以很快上手使用。本章将对GCANTools主要功能做介绍。

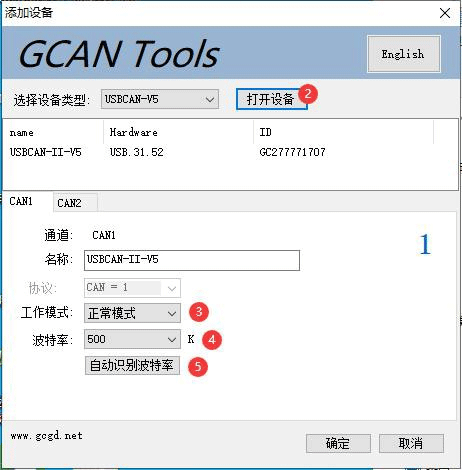

4.1软件启动
1.如用户已安装GCANTools软件，可以通过双击桌面上的“GCANTools”图标打开软件。
2.选择对应的设备类型后，点击“打开设备”即可在设备列表中出现已经插入电脑USB接口的CAN设备。
3.选择工作模式。软件提供3种工作模式可选：正常模式、只听模式、自发自收模式。正常模式用于正常使用软件数据收发；只听模式用于监听总线且不可发送数据，USBCAN设备不作为CAN总线节点，不发送应答和时钟信号；自发自收模式用于测试USBCAN设备CAN通信是否正常。
4.选择波特率。用户需要按实际接入的总线的波特率进行设置，如波特率与总线不匹配，则无法正常通信，甚至干扰总线。如需自定义波特率，请与我公司联系。当用户并不知道总线波特率时，也可使用自动识别波特率功能进行扫描。
5.自动识别波特率。如您不清楚目标设备的波特率，可使用自动识别波特率功能。自动识别波特率有“普通静默模式识别”和“增强模式识别”两种模式可供选择。“普通静默模式识别”的环境要求为，CAN总线上至少有两个被测设备且互相之间可以正常通讯，要求总线上有活跃的CAN数据。“增强模式识别”的环境要求为，被测设备上电且CAN通道工作正常，但不要求设备主动发送CAN数据，也不要求总线上有活跃的CAN数据。自动识别前请确保接线正确，且总线上连入两个120欧姆电阻。您可在不对CAN总线系统内设备上电的前提下，使用万用表对线路CANL与CANH两端的电阻值进行测量，应为60欧姆左右。
请注意，对于汽车的CAN总线系统，请选择“普通静默模式识别”来识别波特率。使用“增强模式识别”可能会造成车辆仪表报错。

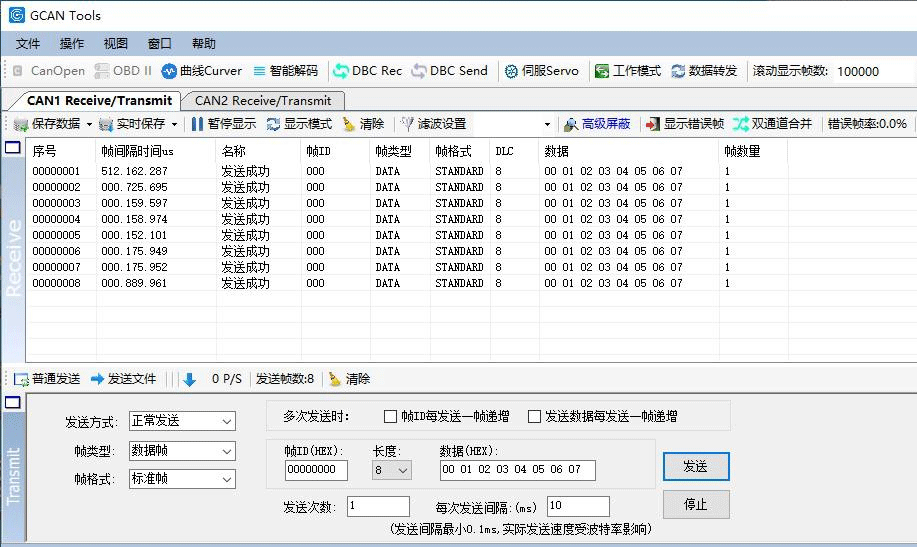

4.2数据收发
接收和发送界面是GCANTools的主要功能，在此界面，用户可以直观的看到接收到的CAN报文，以及通过普通发送或列表发送的方式，向总线上发送数据。
除以上基本功能外，软件还具有发送文件功能。文件发送分为普通文件发送及批处理文件发送。普通文件发送可以向总线上的节点发送文件，用户可以基于此功能开发CAN总线程序烧录软件；批处理文件发送可以将用户保存的批处理文件（.can）按保存时的时序及数据重新发送回CAN总线，批处理文件保存详见4.4。

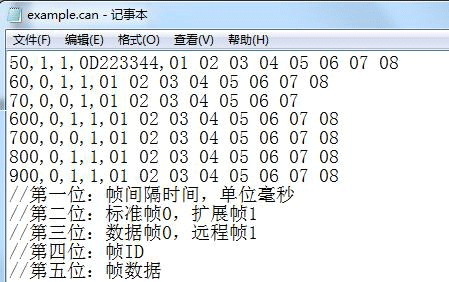

批处理文件发送应用举例：
4.3总线分析功能

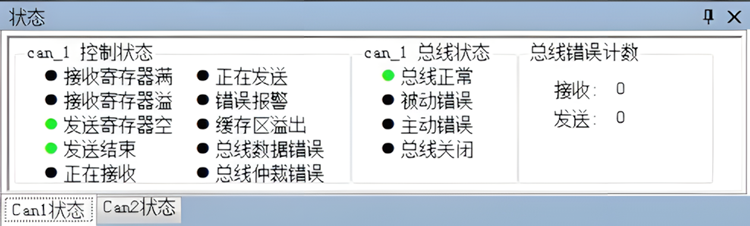

具有总线诊断功能，可以检测到总线错误帧以及总线仲裁丢失位，实现了比较全面的CAN总线分析。
CAN总线状态显示：指示当前CAN总线状态包括：总线正常、被动错误、主动错误、总线关闭。
CAN控制器内部FIFO溢出：某一段时间内的总线报文过于密集，导致USBCAN来不及接收，发生报文丢失。
CAN控制器错误报警：总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。
CAN控制器消极错误：总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。
CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。
CAN控制器总线错误：总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。
CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖最早的报文。
4.4其他功能
GCANTools软件扩展功能极为丰富，且都很方便易用，灵活运用这些扩展功能可以帮助用户方便快速的分析数据。
保存数据/实时保存：可保存接收列表，保存格式有：txt、can、excel、二进制、ASC、BLF。
暂停显示：可暂停接收列表的滚动。
显示模式：可选滚动模式和列表模式，列表模式可按规则将数据实时分类。清除：可清除当前接收列表中的数据。
滤波设置：通过编辑滤波ID的方式，实现多段滤波。高级屏蔽：通过屏蔽ID的方式，不显示已屏蔽的ID。显示错误帧：可显示/隐藏总线上的错误帧。
双通道合并：双通道合并接收数据，可保存在同一文件中，发送文件时根据保存文件的通道同时发送。
显示错误帧：可显示/隐藏总线上的错误帧。
请注意：USBCAN-II C不支持CanOpen和OBD功能；GCANTools软件更多功能详述请查看“GCANTools软件使用手册”。
5.二次开发

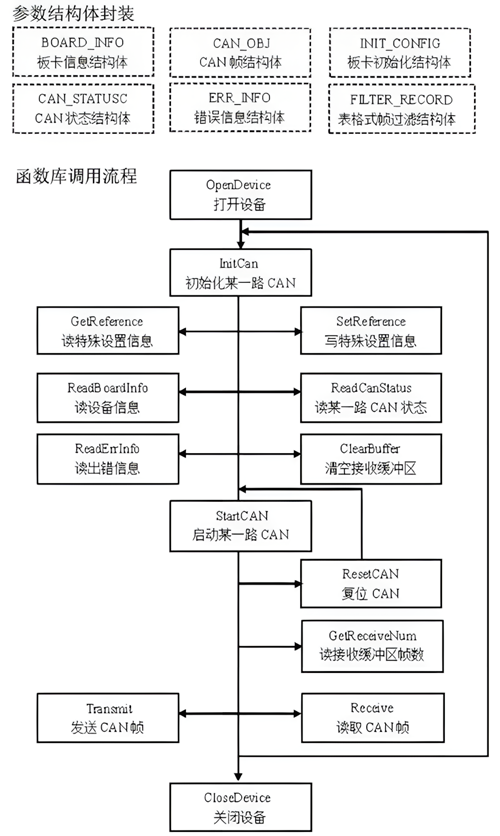

我公司为二次开发的用户提供标准的接口函数库，包括：ECANVCI.h、ECANVCI.lib、ECANVCI.dll。该接口函数库均为标准格式，用户可以在VC、VB等编程环境中，对这些接口函数声明调用，具体使用方法详见“ECAN动态库使用手册”。图5.1为常用结构体名称及函数库调用流程。

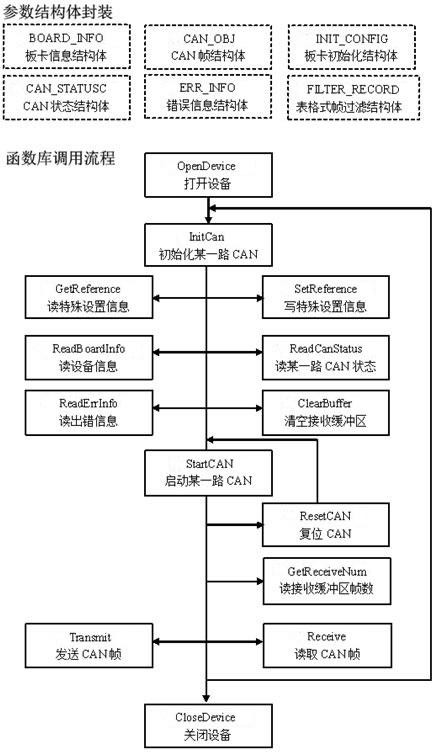

图5.1二次开发函数调用

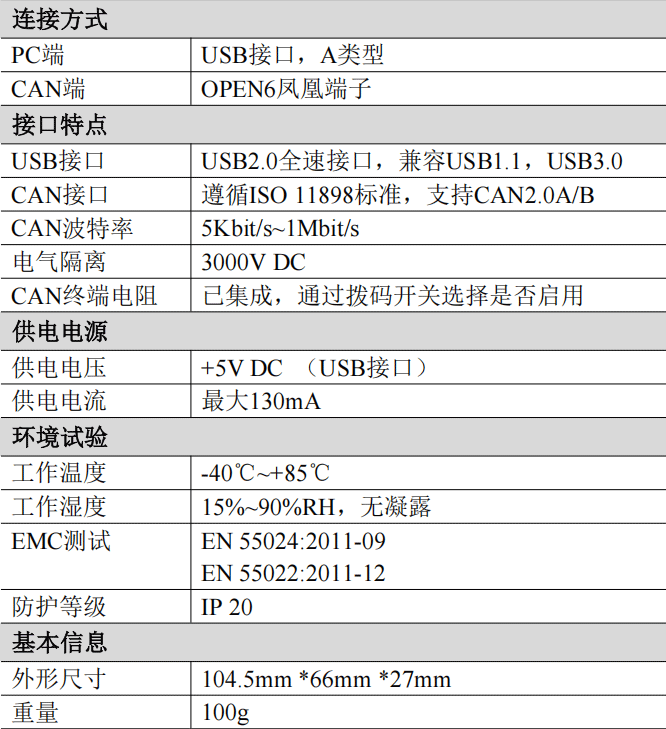

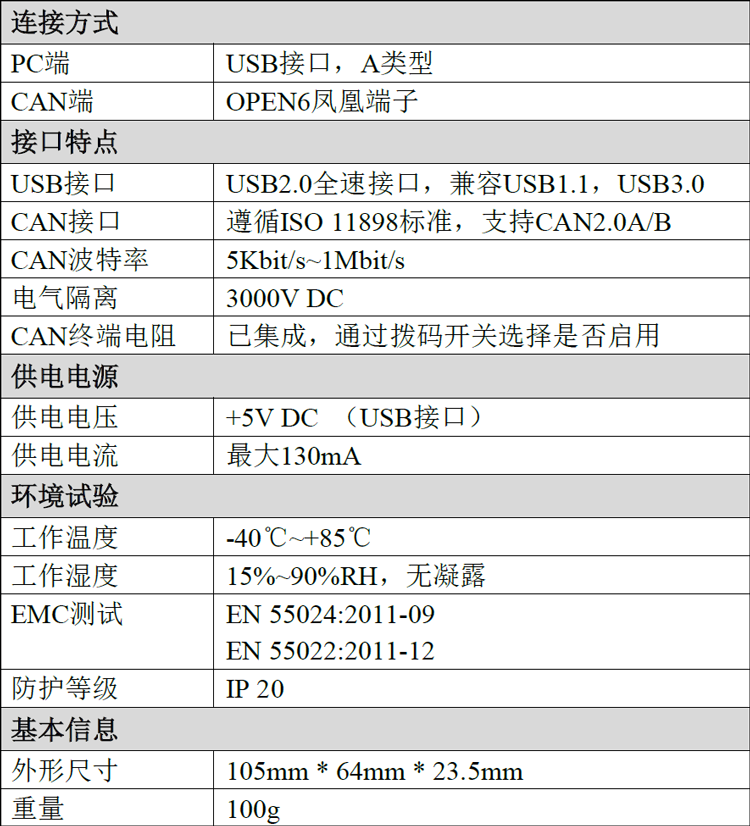

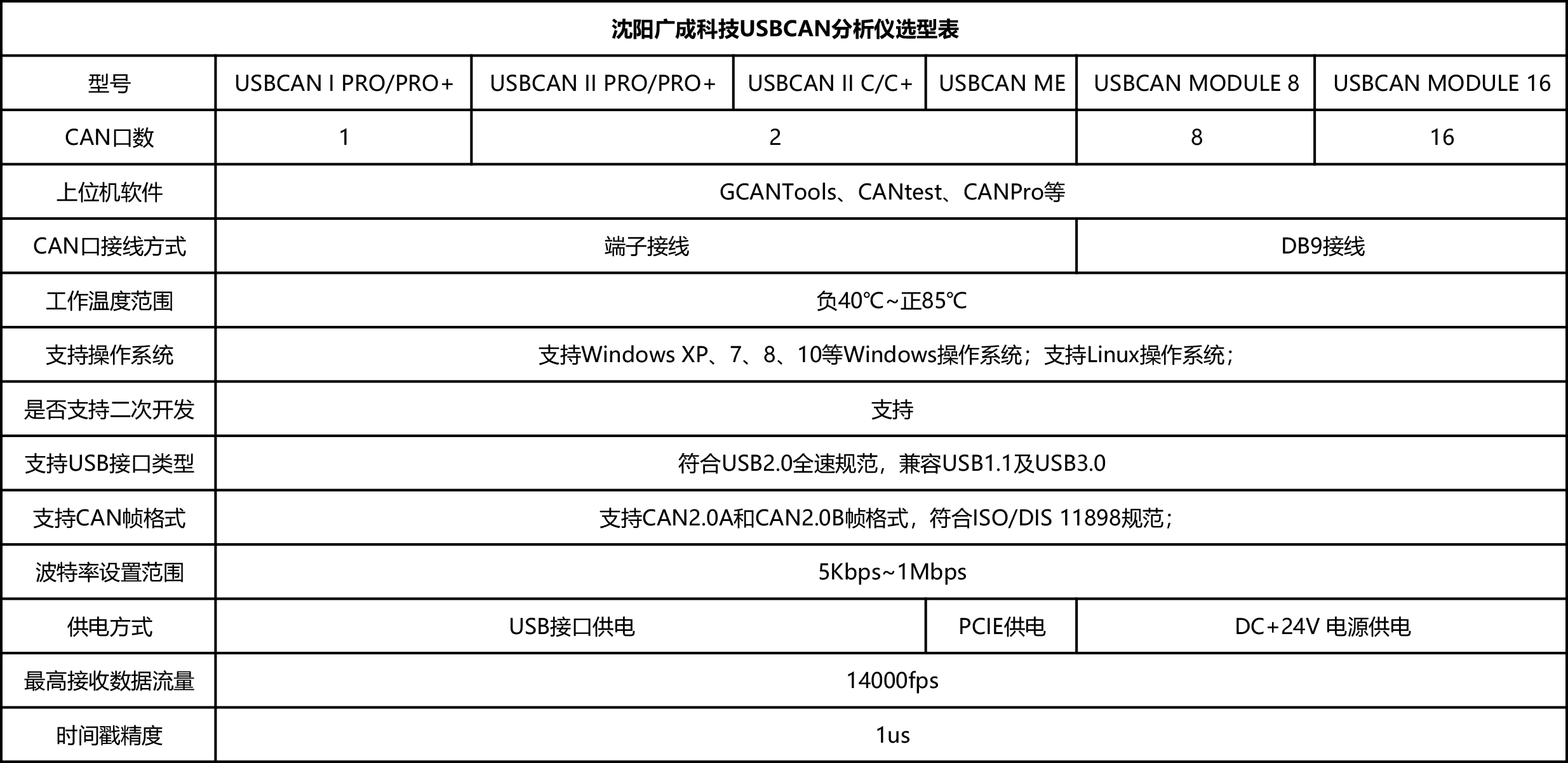

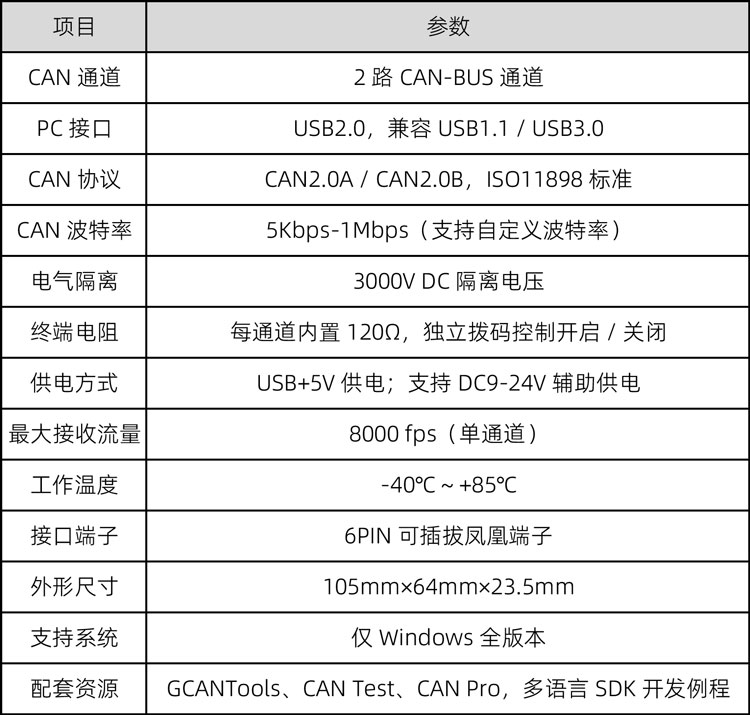

6.技术规格
