设备核心特点：

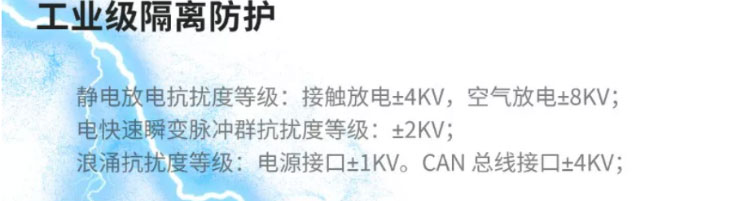

✅双通道CAN电气隔离，隔离地环路干扰，实现网段扩展、信号整形，故障网段隔离保护后端设备
✅两大产品路线：自适应即插即用、拨码+软件可配置；GCAN‑226‑N支持CAN环网断线冗余保通讯
✅支持报文ID过滤、不同波特率网络互转；部分型号内置120Ω终端电阻，端子短接启用
✅DC9‑24/30V宽压工业供电；标准DIN35导轨壳体；配套GCANTools配置软件；多路状态指示灯快速排障


注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

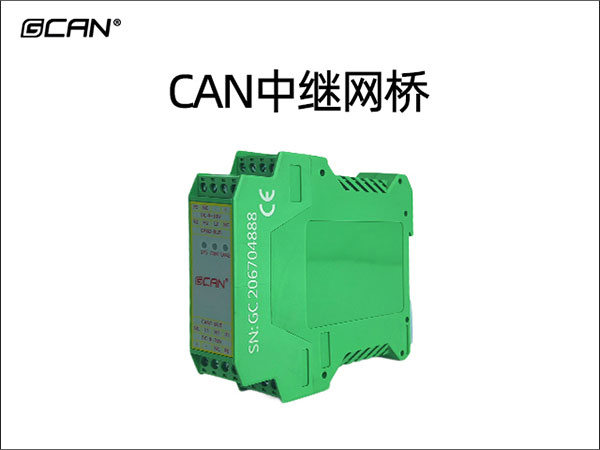

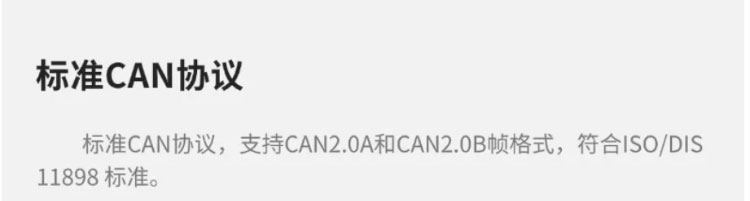

GCAN‑206、GCAN‑216、GCAN‑216‑P、GCAN‑226、GCAN‑226‑N为广成科技CAN隔离中继网桥系列产品，用于工业CAN总线的电气隔离、信号整形、网段延长、不同波特率网络互通；GCAN‑226‑N支持CAN环形冗余组网，线缆断线依然维持总线通讯。全系列支持CAN2.0A/B协议；分为自适应无配置与拨码/软件可配置两类；参数配置完成后脱机独立运行，无需电脑常驻。广泛应用于工业自动化、储能BMS、工程机械、电力设备，用于隔离干扰、阻断单侧故障扩散、拓展CAN通讯距离。

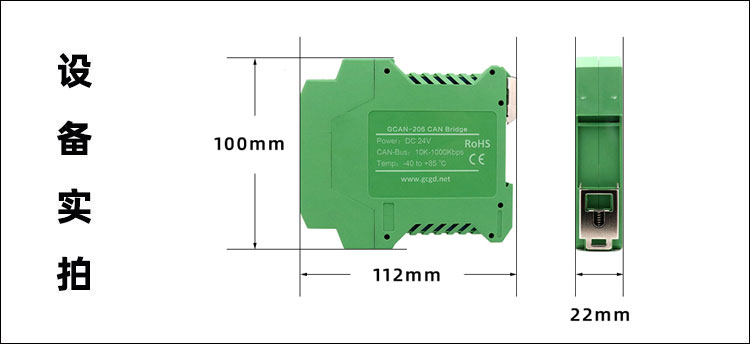

（1）GCAN‑206（软件可配置中继网桥）

✅适用：需要不同波特率网络互转、报文ID过滤；控制柜DIN导轨安装；需要软件自定义中继参数。
✅不适合：追求零配置即插即用、需要环网冗余。

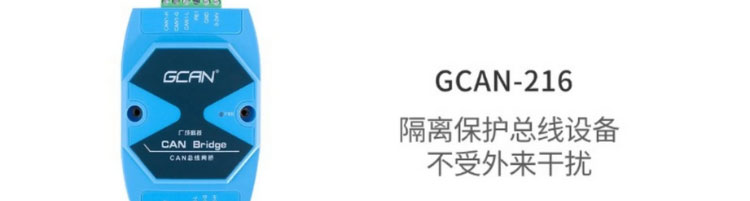

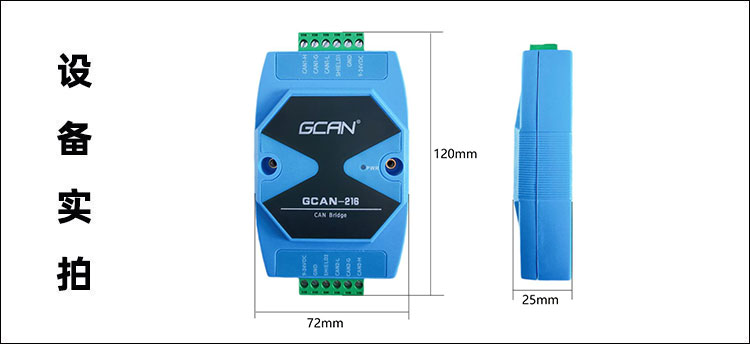

（2）GCAN‑216（自适应隔离中继）

✅适用：普通机柜、测试台，只需要电气隔离、信号整形，无需任何配置，上电即用。
✅不适合：需要跨波特率转发、报文过滤、DIN导轨密集安装。

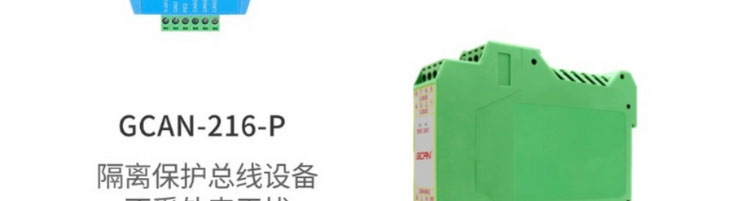

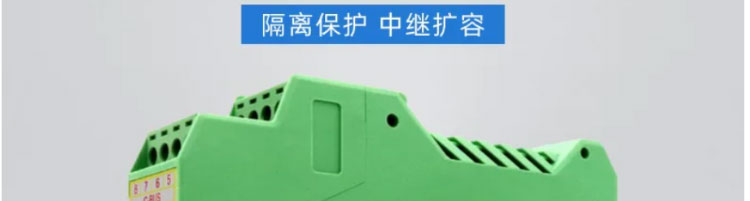

（3）GCAN‑216‑P（薄导轨自适应隔离中继）

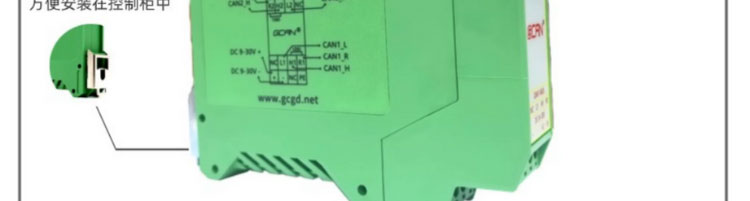

✅适用：控制柜DIN导轨密集安装；高隔离3000V DC；内置可启用终端电阻；现场不想做任何参数配置。
✅不适合：跨波特率互转、报文过滤、环网冗余。

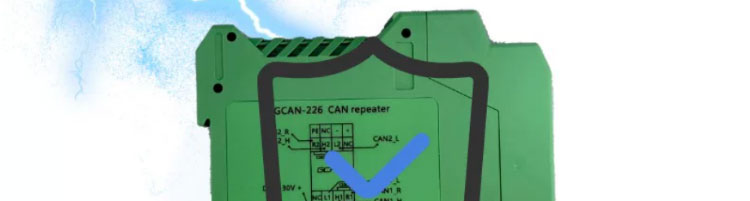

（4）GCAN‑226（拨码+软件双配置中继网桥）

✅适用：既要硬件拨码快速部署，又需要软件精细配置波特率、ID过滤；DIN导轨控制柜安装。
✅不适合：需要CAN环网断线保护场景。

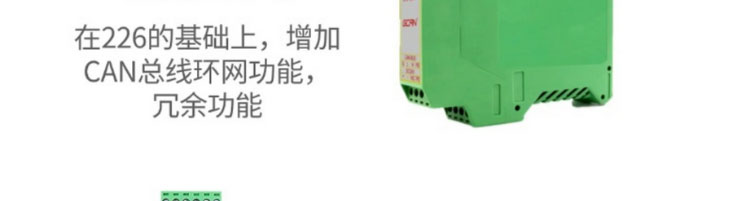

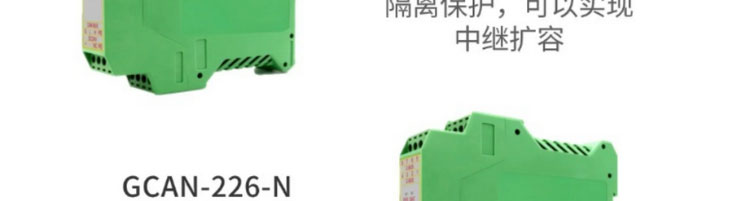

（5）GCAN‑226‑N（CAN环网冗余控制器）

✅适用：高可靠性关键业务，构建CAN环形网络；线缆任意位置断开依然维持总线通讯；仅拨码设置波特率。
✅备注：无软件配置接口，不支持报文过滤；只做环网冗余，不能做跨波特率网关；仅保护线缆断线，设备本身损坏依旧会中断通讯。

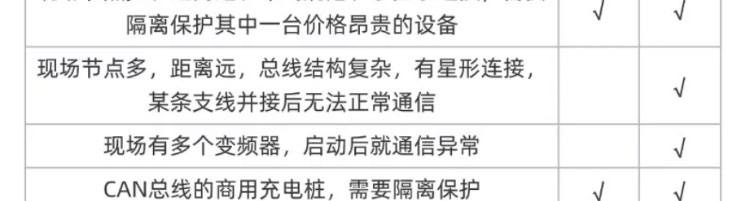

共同适用场景清单

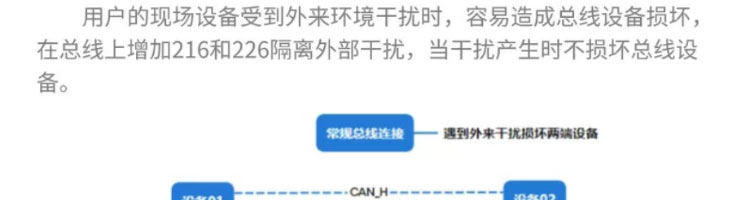

✅工业自动化：CAN总线电气隔离，切断地环路干扰，隔离故障网段，保护PLC、BMS主控
✅储能锂电BMS多柜组网，总线故障隔离，防止单点故障扩散整个网络

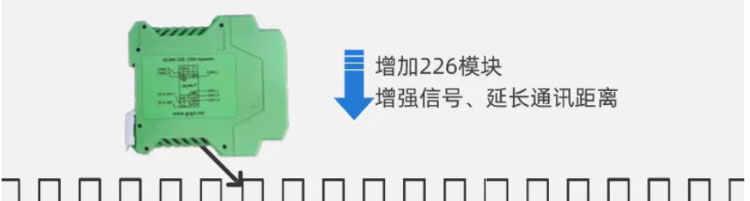

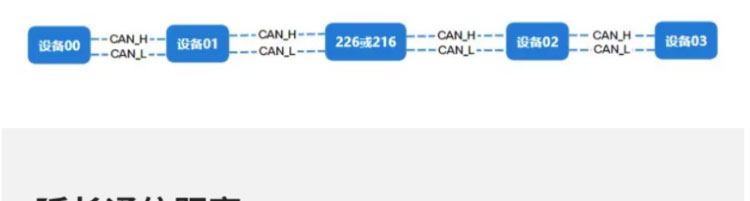

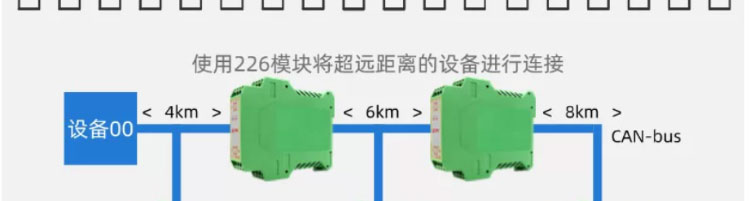

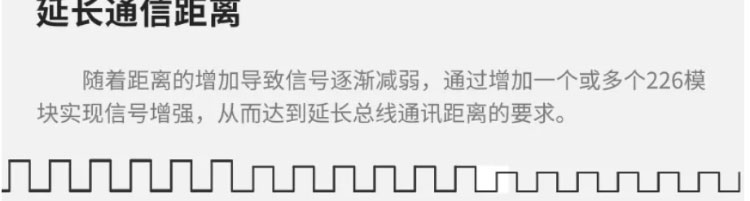

✅工程机械、车载设备，CAN总线距离拓展，长线畸变信号整形修复

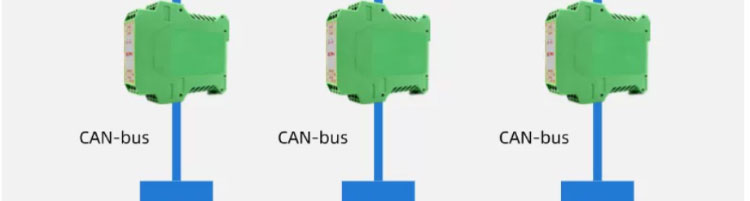

✅电力、轨道交通高可靠项目，GCAN‑226‑N用于CAN环网冗余组网

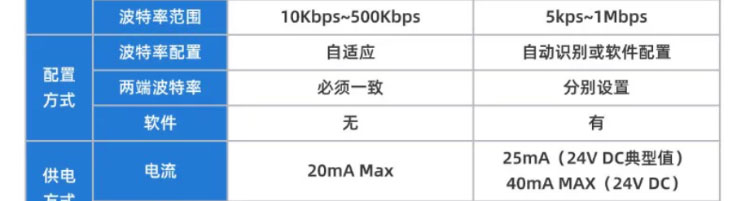

注：全系列不支持CAN‑FD协议；自适应型号双通道波特率必须保持一致；可配置型号支持双通道独立波特率。

1.自适应型号（GCAN‑216/GCAN‑216‑P）：

上电自动识别总线上波特率，零配置即插即用；仅做报文透明转发；无过滤、无跨波特率能力；依靠硬件LED查看总线状态。

2.可配置普通网桥（GCAN‑206/GCAN‑226）

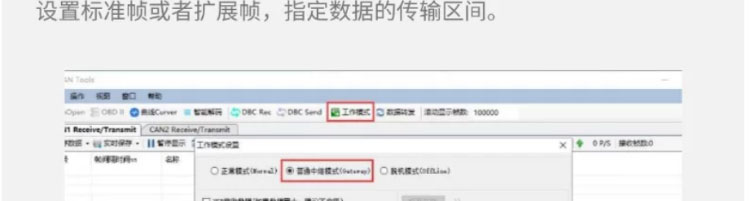

-GCAN‑206：Mini‑USB接电脑GCANTools软件，独立设置两路CAN波特率，配置最多12组ID过滤；参数断电保存，拔掉USB脱机运行。
-GCAN‑226：外壳内部拨码优先；拨码全部置0可使用Type‑C+GCANTools软件做精细配置；支持ID过滤；参数断电保存，脱机工作。

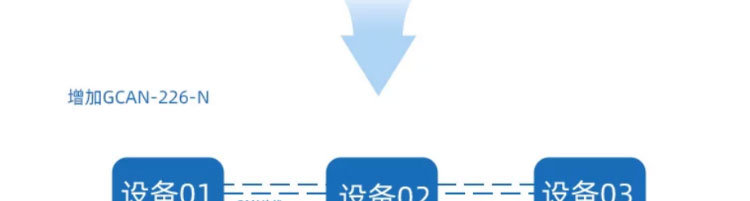

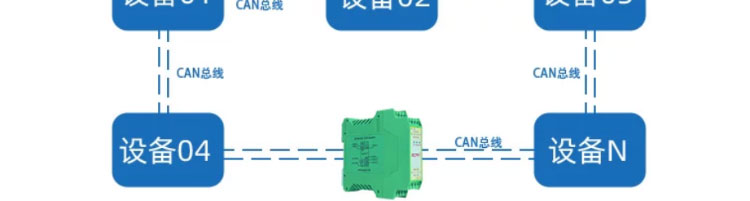

3.环网型号GCAN‑226‑N：仅外壳内部拨码设置波特率；无软件、无过滤；构建CAN环形拓扑，线缆断线自动切换冗余路径保障通讯。

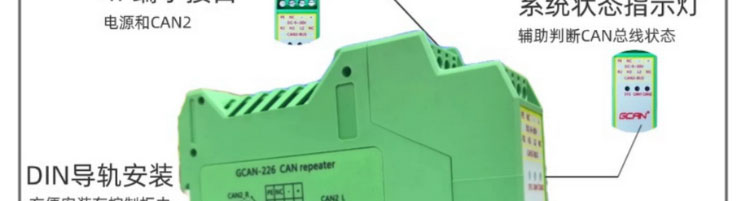

4.指示灯：PWR/SYS/CAN1/CAN2状态灯，快速识别供电、总线收发、总线报错故障。

重要备注：GCAN‑206、GCAN‑226仅支持参数配置，不支持用户自定义脚本编程；自适应型号不可以修改波特率，总线上所有节点波特率必须统一。

Q：自适应型号GCAN‑216/216‑P可以实现两个不同波特率CAN网络互转吗？
A：不可以，自适应网桥只支持双通道波特率完全相同；跨波特率互转请选GCAN‑206或者GCAN‑226。

Q：GCAN‑226‑N环网是不是设备坏了也不会断网？
A：不是，只针对线缆断线做冗余保护；如果模块本身硬件损坏，环网通讯依然会中断。

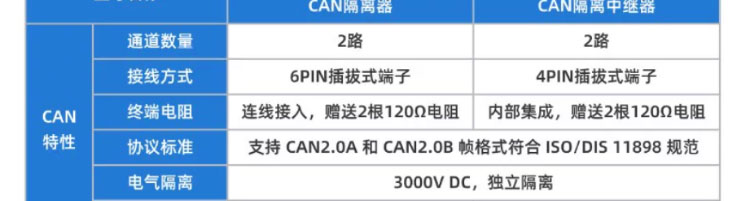

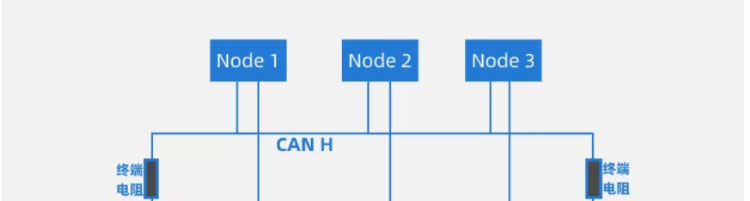

Q：终端电阻怎么开启？

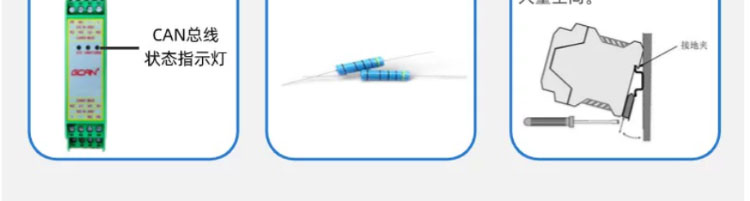

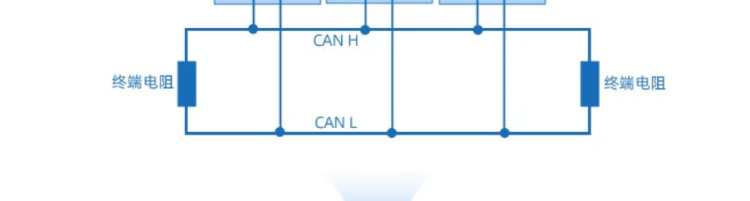

A：GCAN‑206、GCAN‑216：需要外部外接120Ω；GCAN‑216‑P/GCAN‑226/GCAN‑226‑N：将对应R端子与H端子短接启用内置120Ω。

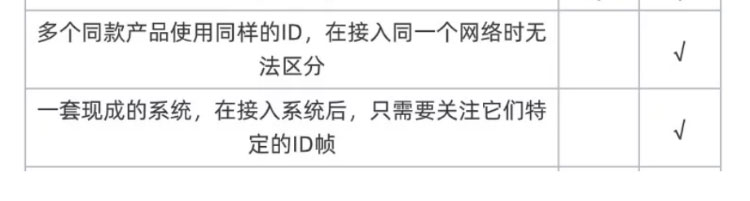

Q：哪些型号支持报文过滤？

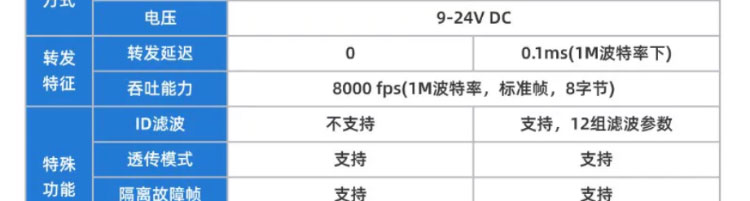

A：GCAN‑206、GCAN‑226支持最多12组ID过滤；GCAN‑216、GCAN‑216‑P、GCAN‑226‑N不支持报文过滤。

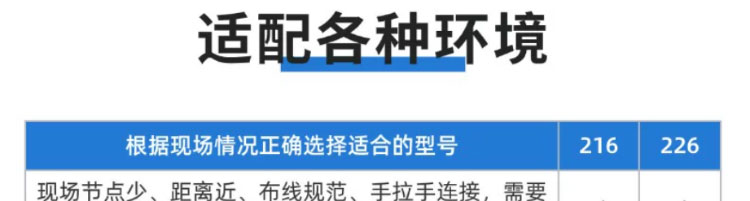

Q：如何快速选型？
A：零配置即插即用：普通外壳选GCAN‑216；DIN导轨高隔离选GCAN‑216‑P；需要跨波特率+过滤：单软件配置选GCAN‑206；拨码软件双模式选GCAN‑226；需要CAN环网断线保护选GCAN‑226‑N。
