设备核心特点：

✅双光纤接口，支持光纤冗余环网，单点节点/链路故障不影响整个网络通信；透明无损CAN‑光信号互转，微秒级转发延时；兼容CANopen、SAE J1939、DeviceNet各类CAN协议
✅本机IO资源：2路光纤接口（SC/ST/FC可选，单/双芯，单模/多模可选）；1路CAN总线接口；内置120Ω终端电阻拨码可控；PWR、SYS、FIB、CAN、FR1/FR2多状态指示灯；插拔式接线端子
✅电气隔离：CAN侧3000VDC隔离，电源侧1500VDC隔离；DC9‑36V宽压供电；具备ESD、浪涌、脉冲群抗干扰防护；可做长距离CAN中继、电气隔离抗地环干扰
✅支持DIN35导轨安装、壁挂两种安装方式；多组状态指示灯直观查看供电、运行、光纤、CAN总线状态；单模光纤最远传输距离可达20km
✅‑40℃~+85℃工业宽温；CAN波特率5k‑800kbit/s，拨码+报文双方式配置；EN系列EMC抗干扰；用于远距离、强干扰现场CAN总线光纤组网

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

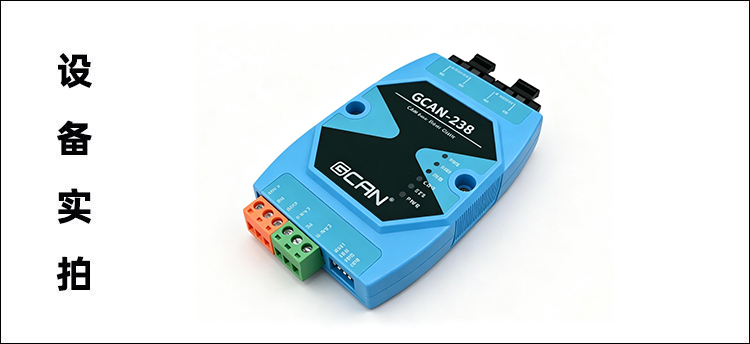

GCAN‑238为工业级CAN总线光纤中继器（环网型）。模块集成2路光纤接口、1路CAN总线接口；实现CAN总线报文与光信号透明无损双向转换，微秒级转发延时；支持组建光纤冗余环网，环网内任意一个节点或者光纤链路故障，其余节点仍然可以正常通信；兼容CANopen、SAE J1939、DeviceNet、NMEA2000等全部CAN2.0A/B协议。

通讯配置：CAN波特率支持5kbit/s‑800kbit/s，支持硬件拨码配置常用波特率，特殊波特率支持CAN报文配置；CAN通道内置120Ω终端电阻，拨码开关控制接入/断开；CAN侧3000VDC隔离，电源侧1500VDC隔离；DC9‑36V直流供电；支持DIN35导轨、壁挂两种安装形式；插拔式接线端子；PWR绿灯常亮代表供电正常，SYS慢闪代表初始化正常，FIB、CAN闪烁代表对应链路存在数据收发，FR指示灯反馈光纤接收光信号状态。适合风机、储能、消防、工业自动化项目；远距离CAN总线光纤传输、隔离地环路干扰、防雷抗干扰CAN总线环网组网场景。

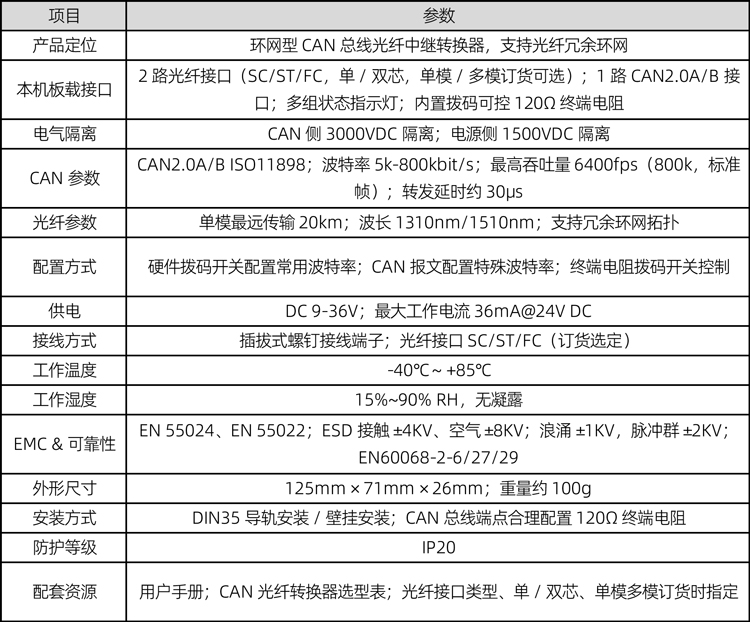

✅本机转换能力：双光口支持光纤冗余环网；1路CAN2.0A/B；光纤接口SC/ST/FC、单/双芯、单模/多模订货可选；CAN内置拨码可控120Ω终端电阻；多组LED状态指示灯；插拔式接线端子，透明转发CAN报文，转发延时约30μs。
✅组网与配置能力：冗余光纤环网容错，单点故障不中断通信；CAN波特率拨码+CAN报文两种配置方式；最高吞吐量6400fps 800k波特率；兼容所有标准CAN上层协议。
✅适配兼容性：对接所有CAN2.0A/B标准CAN设备；可点对点、链式、冗余环网多种拓扑组网；单模光纤最远传输距离20km。
✅存储与可靠性：CAN总线3000VDC隔离，电源1500VDC隔离；ESD接触±4KV、空气±8KV，浪涌、脉冲群防护；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：DC9‑36V直流宽压供电；支持DIN35导轨、壁挂两种安装；PWR/SYS/FIB/CAN/FR1/FR2多组状态指示灯；插拔式接线端子；CAN终端电阻拨码可控。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度15%~90%RH无凝露；IP20防护等级。

✅CAN总线长距离光纤传输，组建光纤冗余环网，单点链路故障不中断通讯；隔离地环路、雷击、电磁干扰
✅风机、储能、消防报警系统、楼宇、工业设备，CANopen/SAE J1939/DeviceNet设备远距离光纤组网
✅可与CAN控制器、PLC、CAN仪表等各类标准CAN2.0设备配合使用，点对点、链式、环网多种拓扑

注：本型号独立CAN光纤转换器，不属于GC‑Bus IO模块；支持光纤冗余环网；CAN内置120Ω终端电阻由拨码开关控制是否接入；FR指示灯反映光纤接收光信号状态；透明转发所有CAN2.0报文，上层协议完全透传。

场景提示：场景不在列表，可联系技术评估光纤选型、环网组网方案+报价

✅将GCAN‑238固定至DIN导轨或者壁挂安装；接入DC9‑36V供电；接好CAN总线；连接光纤链路；根据总线拓扑拨码选择是否启用本机120Ω终端电阻；设备上电启动。
✅波特率配置：常用波特率使用硬件拨码开关配置；非常规波特率，发送配置CAN报文完成参数设置，无需电脑工具软件。
✅环网工作模式：多台GCAN‑238光纤接口首尾相连组建冗余光纤环网；环网中任意一台设备或者一段光纤故障，网络自动切换，其余节点保持CAN通信不中断。
✅普通点对点/链式模式：两台或多台设备做普通CAN光纤中继，实现CAN总线长距离延伸；所有上层CAN协议透明转发，无需协议修改。
✅模块指示灯：PWR常亮=供电正常；SYS慢闪=初始化正常；FIB闪烁=光纤有数据；CAN绿灯闪烁=CAN收发报文、CAN红灯=CAN总线报错；FR1/FR2绿灯闪烁=光纤接收光信号正常；FR红灯常亮=无光输入/光纤链路故障；排查供电、光纤接头、CAN接线、终端电阻、波特率匹配。

备注：独立CAN光纤转换器，不接入GC‑Bus背板系统；支持冗余光纤环网；CAN波特率拨码+报文双配置；所有CAN2.0上层协议完全透明转发。

Q：GCAN‑238环网模式下，一台设备断电会导致整个网络瘫痪吗？
A：不会，冗余光纤环网架构，单台节点断电或者光纤链路断裂，环网自动容错切换，其余节点仍然可以正常通信。

Q：CAN终端电阻是自带的吗？
A：模块CAN通道**内置120Ω终端电阻，通过拨码开关控制接入/断开**；CAN总线拓扑两端需要配置终端电阻。

Q：波特率只能拨码设置吗？
A：常用波特率拨码即可设置；特殊波特率，向模块发送特定CAN配置报文即可修改波特率。

Q：FR指示灯红灯常亮是什么原因？
A：FR代表光纤接收信号，红灯常亮代表接收端检测不到光信号；检查光纤接头、光纤是否折断、接头是否脏污、传输距离是否超限。

Q：模块需要什么供电？
A：支持DC9‑36V宽压直流供电，典型24VDC，最大工作电流36mA。

Q：可以接在GC‑Bus背板IO系统上吗？
A：不可以，GCAN‑238是独立CAN光纤转换器，不属于GC‑Bus插片IO模块，不能拼接在GCAN‑PLC背板。

Q：上层CAN协议需要修改吗？
A：不需要，属于硬件透明转发，CANopen、J1939、DeviceNet等全部上层协议直接透传，无需修改协议。
