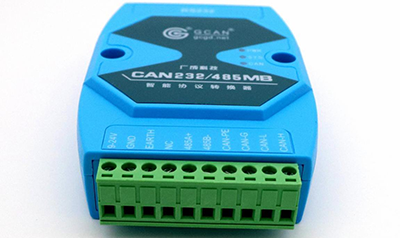

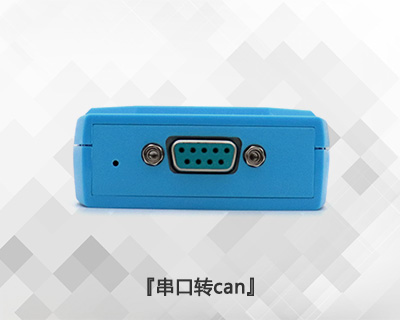

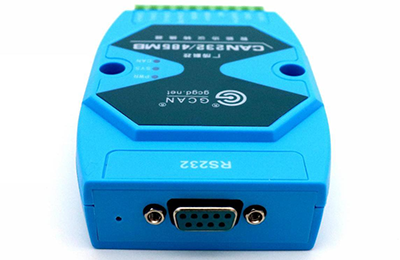

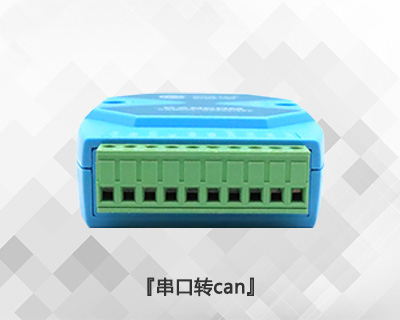

串口转CAN模块

  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
  • 串口转CAN模块
品牌:
广成科技
型号:
GCAN-201(CAN232/485MB)
应用:
●PLC设备联网
●煤矿远程通讯
●CAN工业自动化控制系统
●低速CAN网络数据采集数据分析
●CAN总线与串行总线之间的网关
点击购买
  •         广成科技有限公司,十年CAN总线从业经验,打造最好的CAN总线系列产品,提供给您最合适的CAN总线设备。我公司秉承良心品质,客户第一的理念,持续的为新老客户提供优质的商品,公道的价格,以及全方位的售前售后服务支持。

      当您遇到问题,需要解决方案时,请联系我们。

      当您需要兼容替换昂贵的进口CAN设备时,请联系我们。

      当您需要开发自己的应用软件,完成相应的功能时,请联系我们。

      当您的设备需要自动控制、自动运行时,需要定制硬件时,请联系我们。

      我公司还为您提供相关技术文档下载 ,可用于参考和学习。

      我公司除通用串口-CAN转换模块外,还可为用户提供ModbusRTU-CAN转换模块。该模块串口支持标准Modbus RTU协议,用户可配置Modbus-CAN收发映射表,通过此表灵活的配置Modbus-CAN之间的转换数据,支持Modbus主/从站模式。

    串口转CAN


      采用CAN232MB/CAN485MB型智能协议转换器,PC、PLC或其他串口联网设备可以方便接入CAN-BUS网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-BUS网络领域中数据处理、数据采集、数据分析的控制节点。是CAN-BUS产品开发、数据分析的强大工具。同时,CAN232MB/CAN485MB型智能协议转换器具有体积小巧、方便安装等特点,是工程应用、项目调试及产品开发的可靠助手。

      转换器支持600~115200bps范围的RS-232/RS-485 通讯速率,5Kbps~1Mbps范围的CAN-bus通讯速率。

      CAN232MB/CAN485MB 转换器提供有PC配置软件,用户可以灵活设置CAN232MB /CAN485MB的运行参数,包括CAN端及串口端的各种运行参数及工作模式。

      转换器提供三种数据转换方向:双向转换、仅CAN→串行、仅串行→CAN。

      转换器提供三种数据转换模式:透明转换、透明带标识转换、Modbus协议转换。

      我公司全新开发CANCOM转换模块。该模块在CAN232/485MB基础上做如下升级:(详情请点击下方图片或文字链接查看)

      1. 串口通信模式在线切换。232或485通信转换无需拆机跳线切换,只需使用软件配置即可。

      2. 硬件品质进一步升级,模块可适用于电磁干扰较大的环境。

      3. 转换模式新增格式转换模式,可将CAN总线数据按原始13字节的格式转换到串行总线。详情请点击链接查看。

      4. 优化CAN总线滤波器配置,用户无需再使用验收码屏蔽码配置滤波。
    串口转CAN

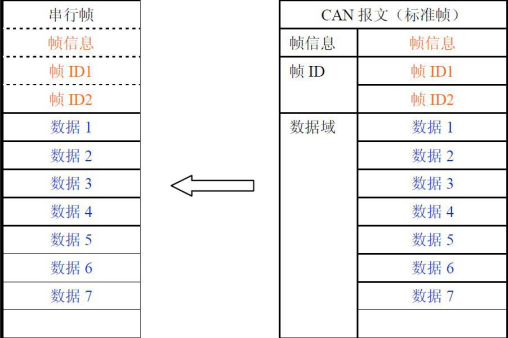

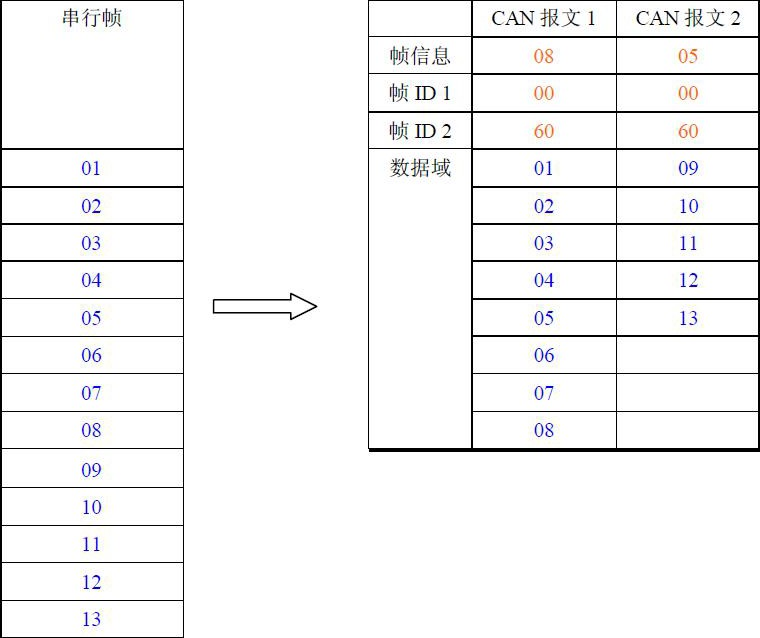

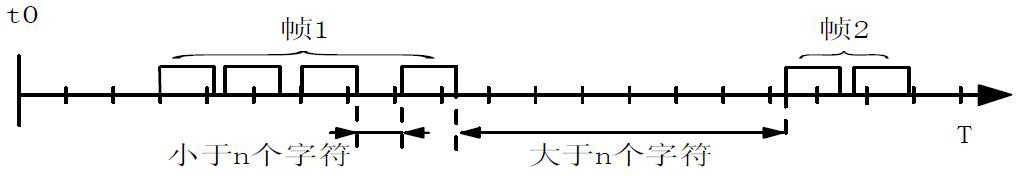

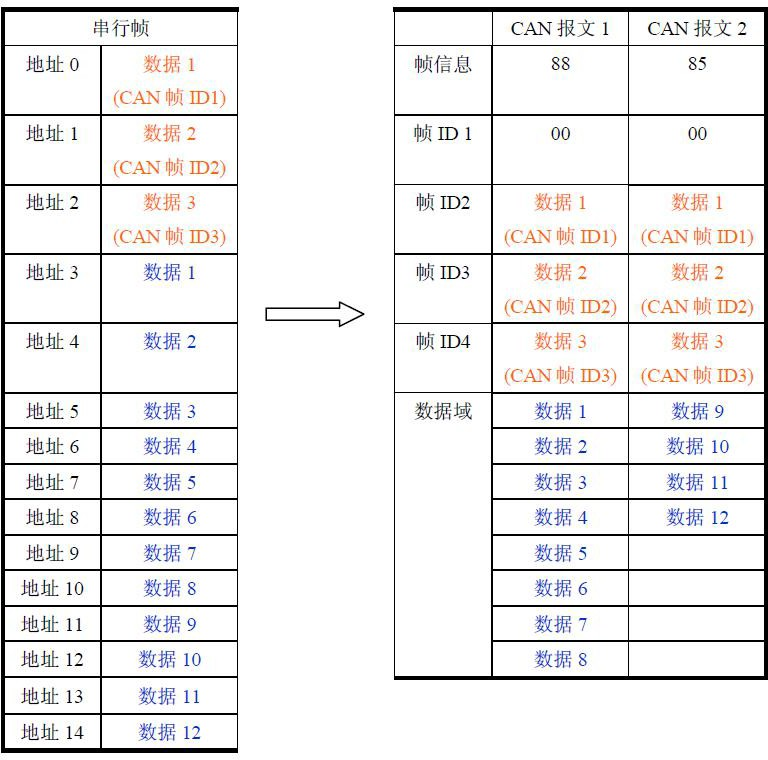

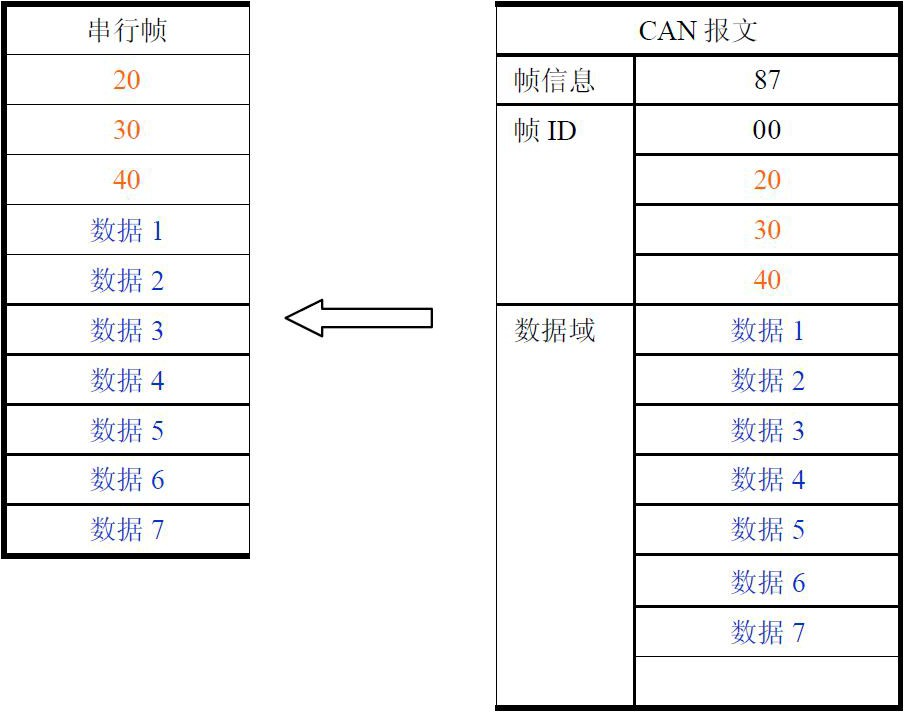

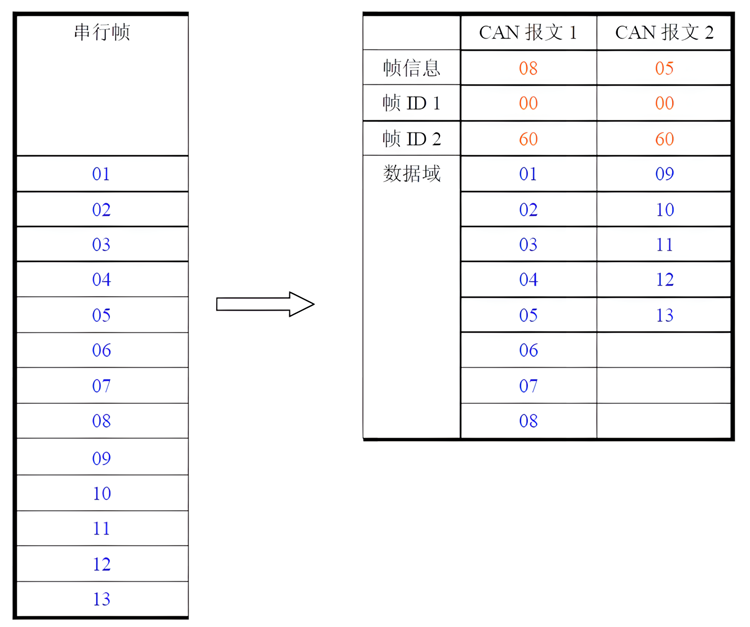

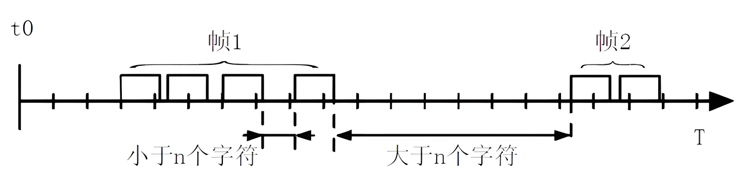

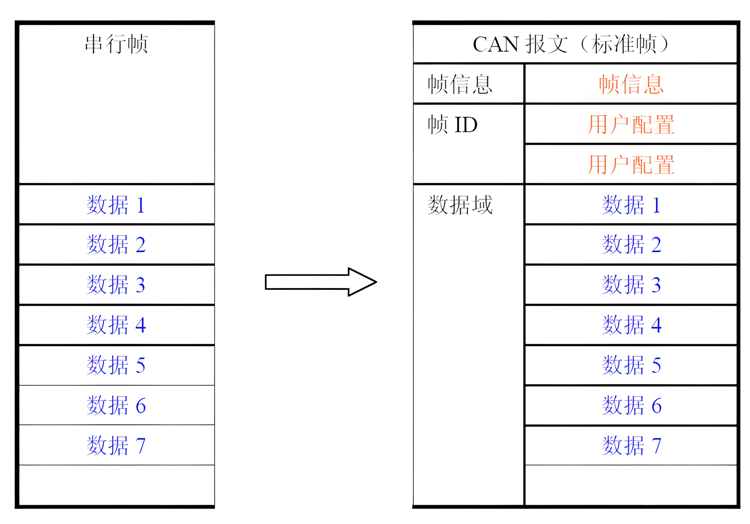

      ◆ “透明转换”的含义是转换器仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式,而不附加数据和对数据做修改。这样既实现了数据格式的交换又没有改变数据内容,对于两端的总线来说转换器如同透明的一样。

      这种方式下不会增加用户通讯负担,而能够实时的将数据原样转换,能承担较大流量的数据的传输。

    串口转CAN

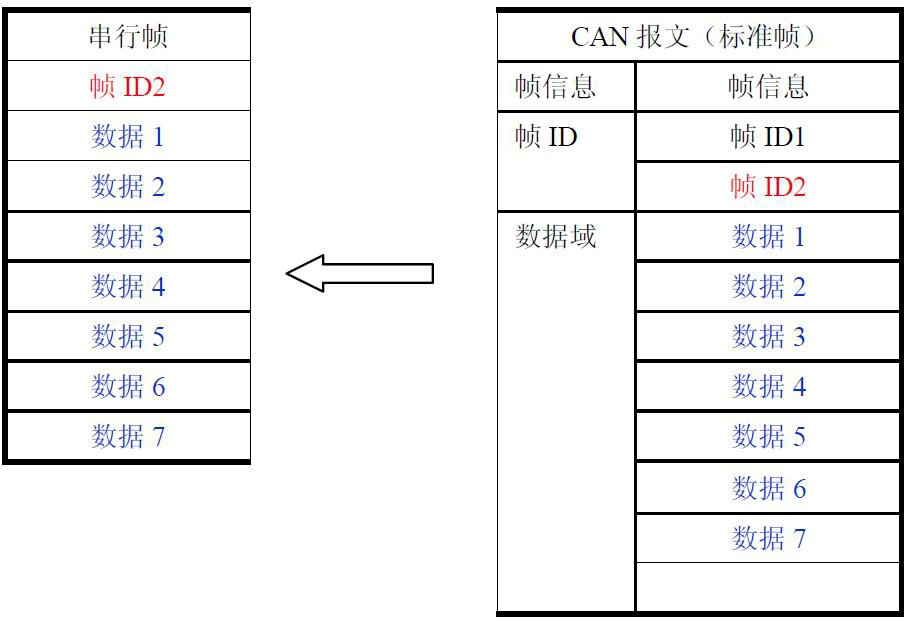

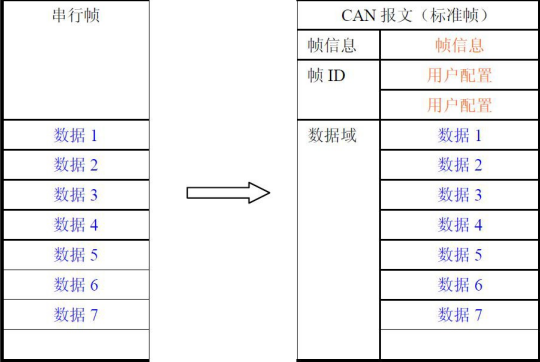

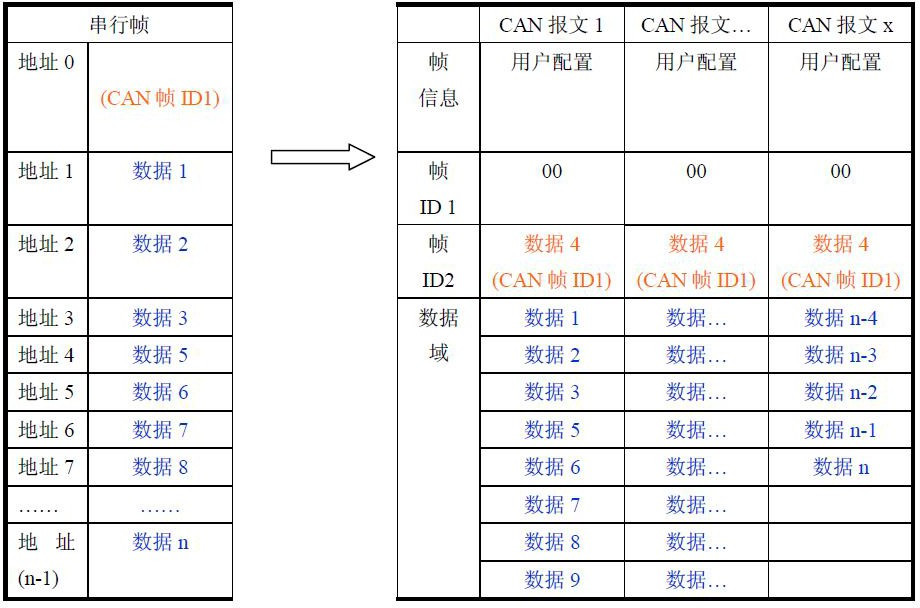

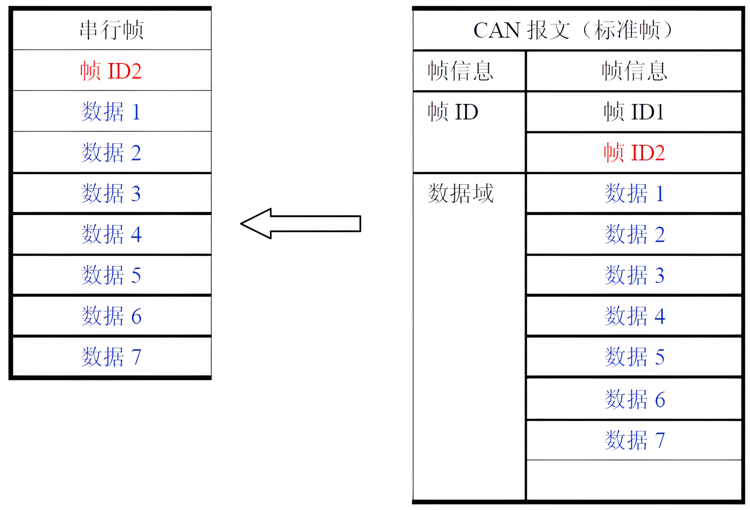

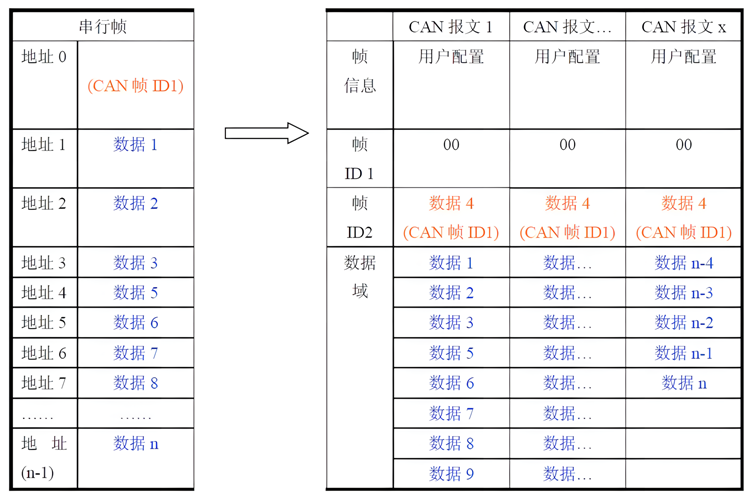

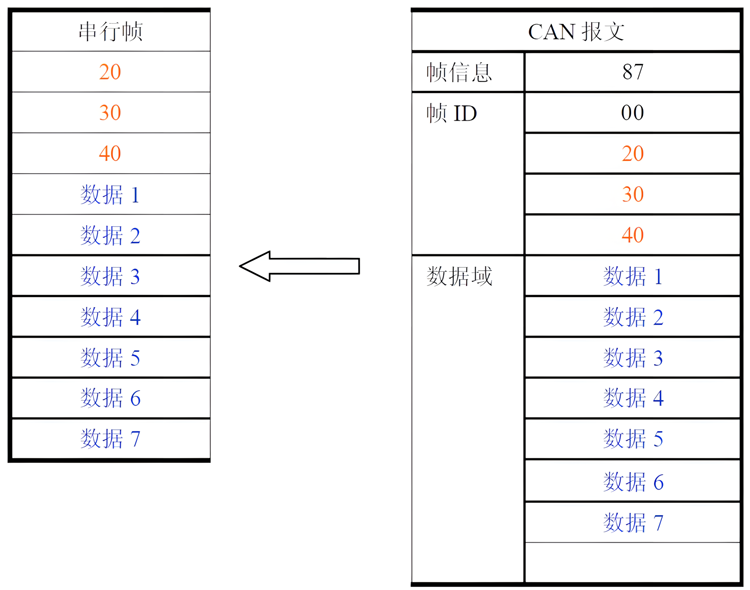

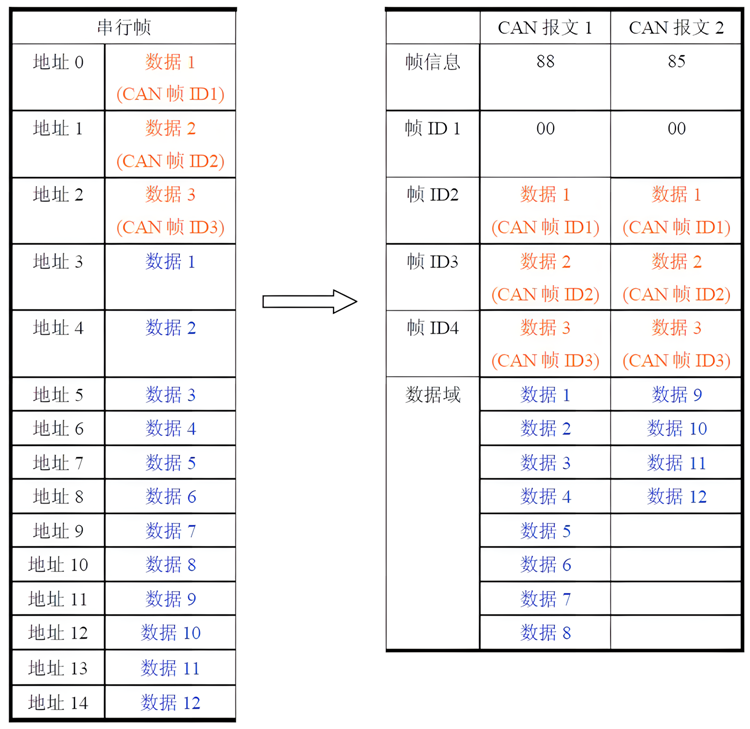

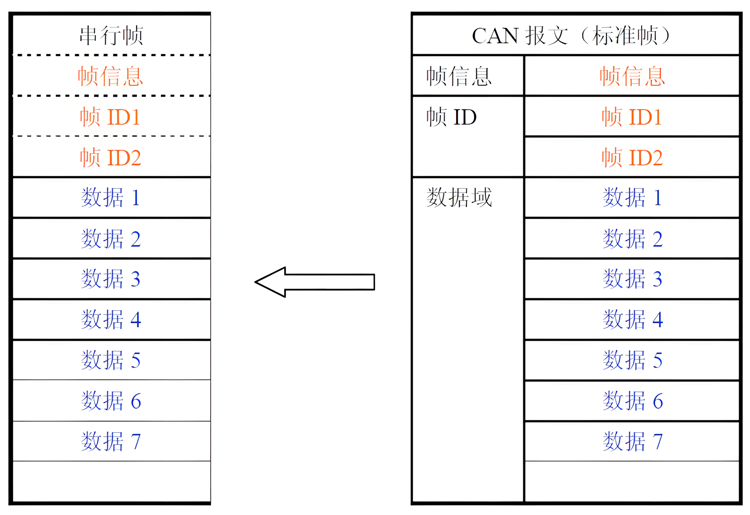

      ◆  “透明带标识转换”是透明转换的一种特殊的用法,也不附加协议。这种转换方式是根据通常的串行帧和CAN 报文的共有特性,使这两种不同的总线类型也能轻松的组建同一个通信网络。

      该方式能将串行帧中的“地址”转换到CAN报文的标识域中,其中串行帧“地址”在串行帧中的起始位置和长度均可配置,所以在这种方式下,转换器能最大限度地适应用户的自定义协议。

    串口转CAN

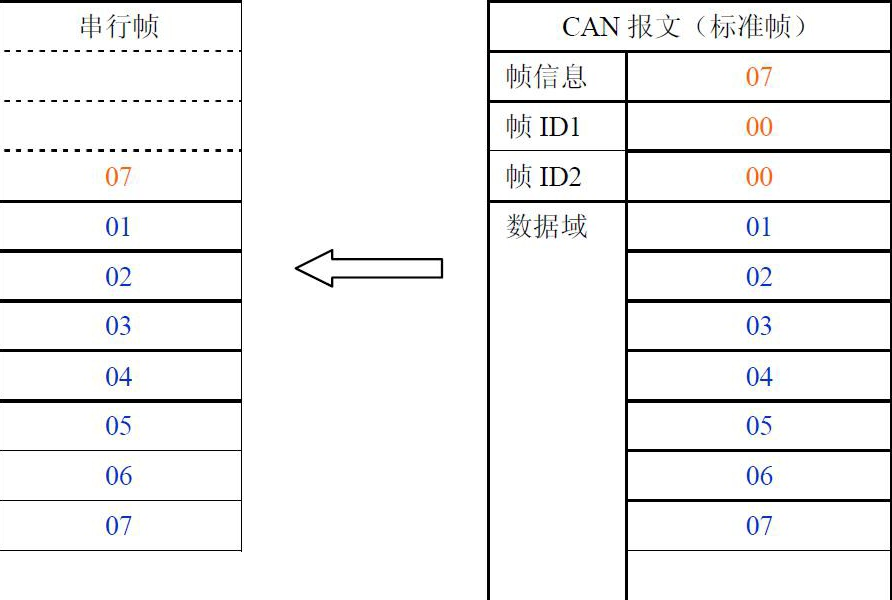

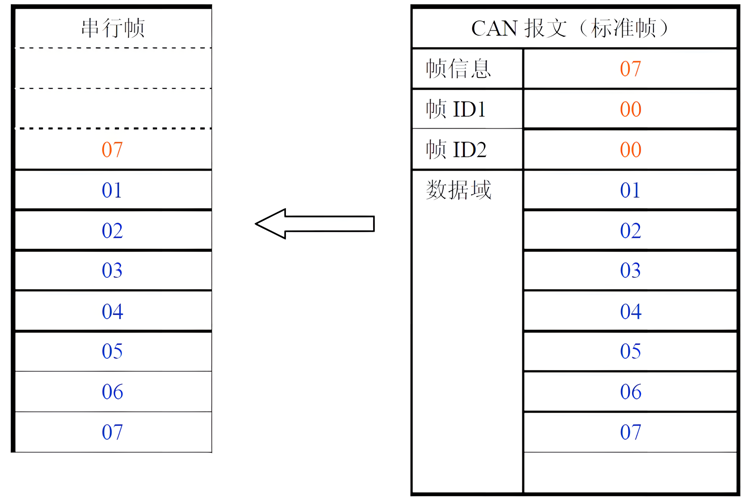

      ◆  “格式转换”(仅CANCOM模块支持此模式

      “格式转换”是一种简单、方便的转换模式,数据格式约定为13个字节,包含了CAN帧的所有信息。格式转换模式下,通过串口可以收发到原始的CAN数据帧。格式转换采用通用的数据定义,非常便于用户进行二次开发,以下为实际举例。

    串口转CAN


      CAN232MB/CAN485MB智能协议转换器可以快速将RS-232/485通讯设备连接到CAN-bus现场总线。转换器支持600~115200bps范围的RS-232/RS-485通讯速率,5Kbps~1Mbps范围的CAN-bus通讯速率。转换器提供三种数据转换模式:透明转换、透明带标识转换、Modbus协议转换;支持Modbus RTU协议。CAN232MB/CAN485MB转换器提供有PC 配置软件, 用户可以灵活CAN232MB/CAN485MB的运行参数。

      RS-232/485协议和CAN协议的转换,使RS232/485设备和CAN网络实现通讯。而这种转换对客户是透明的,换言之,用户无需对原来的RS232/485通信软件做任何变动。

      CAN-232/485有两种工作模式:设置模式和工作模式。在设置模式下,用户可对它的参数进行设置。而在工作模式中,它完成上述的协议转换。

      CAN-232/485特别适合小流量的CAN-bus数据传输应用,最高可达400帧/秒的数据传输速率。CAN-232/485采用表面安装工艺,板上自带隔离模块,在控制电路和CAN电路之间实现完全电气隔离。CAN-232/485也采用防雷设计,每线提供600W的抗雷击承受力,加上独立的DC/DC电源,这样的三保险设计使CAN-232/485具有很强的抗干扰能力,大大提高了系统在恶劣环境中使用的可靠性。


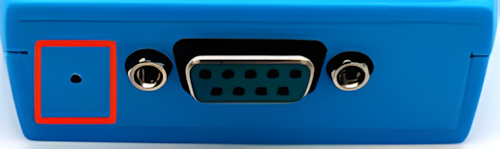

      用户可以使用CAN232/485 config Tools配置模块的运行参数和模式。

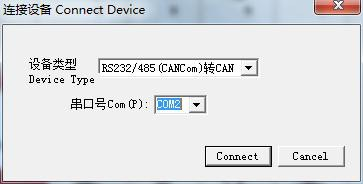

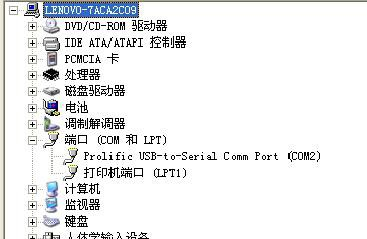

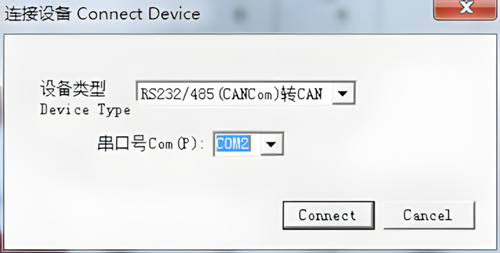

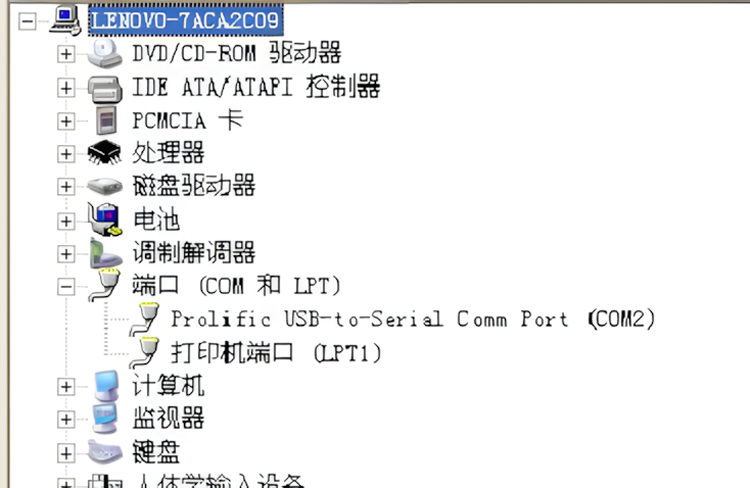

      打开软件后,界面如下图所示。选择连接到CAN232MB/CAN485MB的串口号,点击“连接设备”即可建立连接。如用户不知道串口号,可通过进入PC机的设备管理器中查看。点击“Connect”后,界面弹出“读取参数成功”,表明已读出模块当前的配置情况。

    串口转CAN

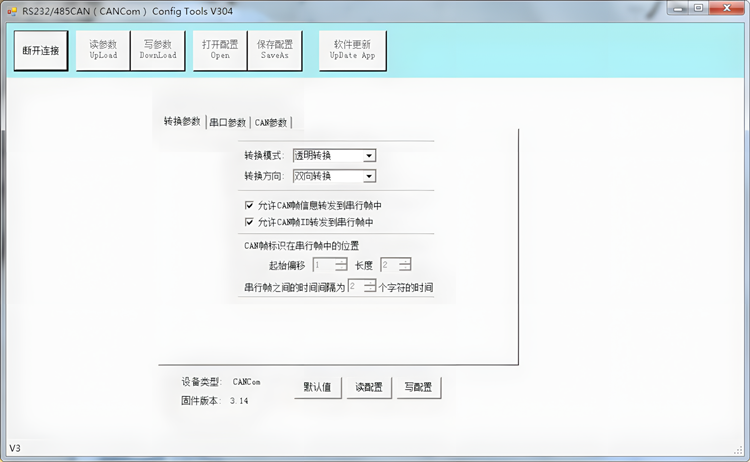

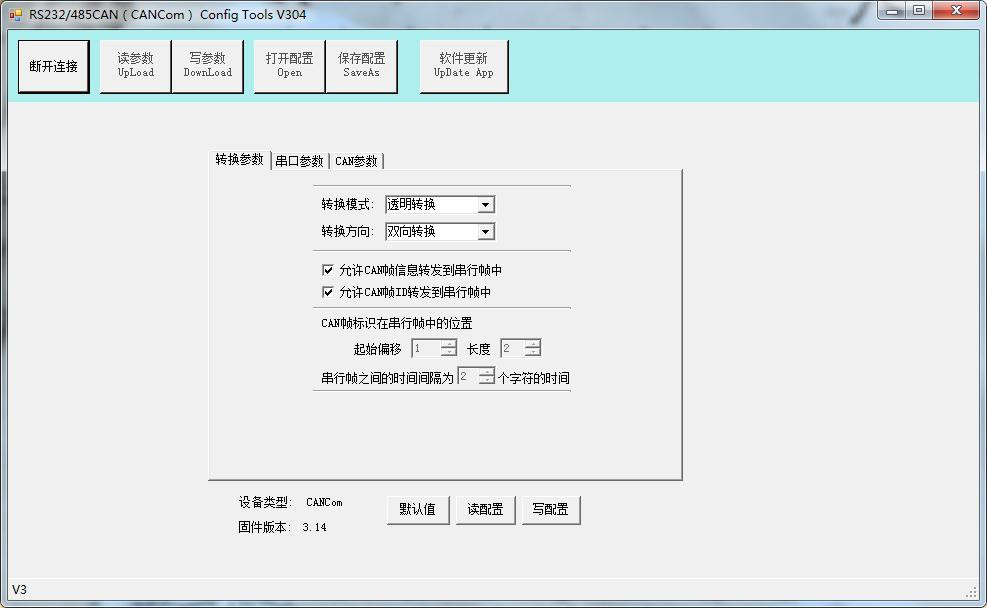

      进入软件主界面如下图所示,第一个选项卡可配置模块的转换参数,其中第一部分可设置转换模式,和转换方向(如以上描述所说的3种模式和3种方向)。第二部分和第三部分分别对应“透明转换”、“透明带标识转换”模式下的参数配置,具体详见用户手册。

    串口转CAN

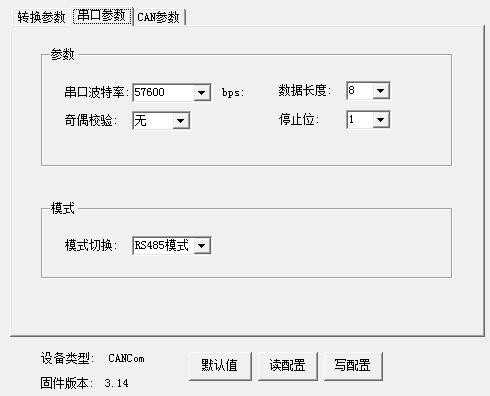

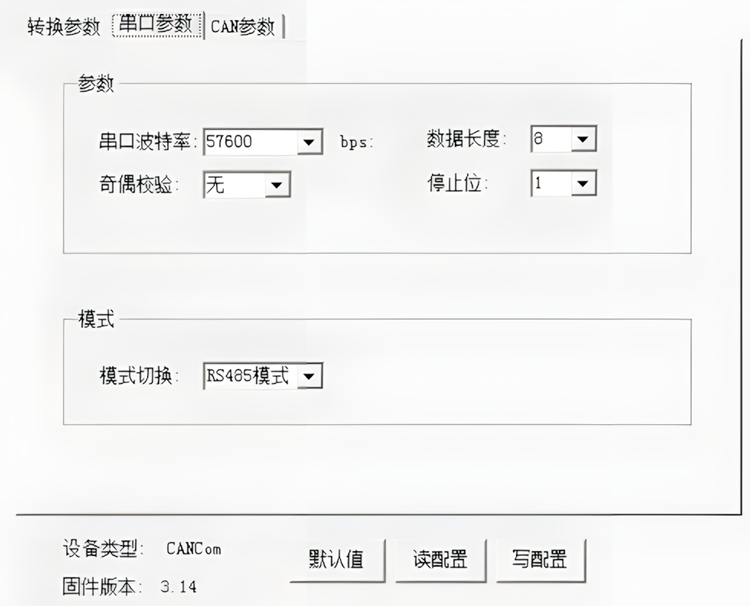

      第二个选项卡可配置模块串口端的波特率及其他基本参数,串口波特率可支持600~115200bps,其他参数均保持默认,如下图所示。

    串口转CAN

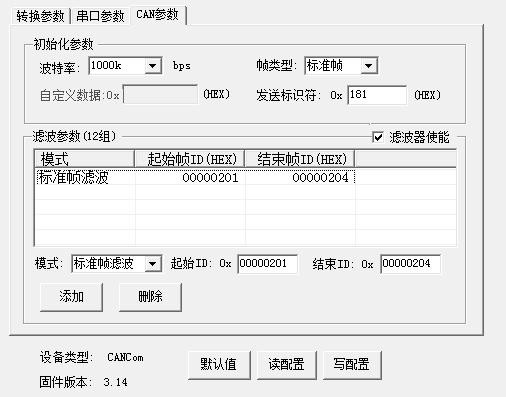

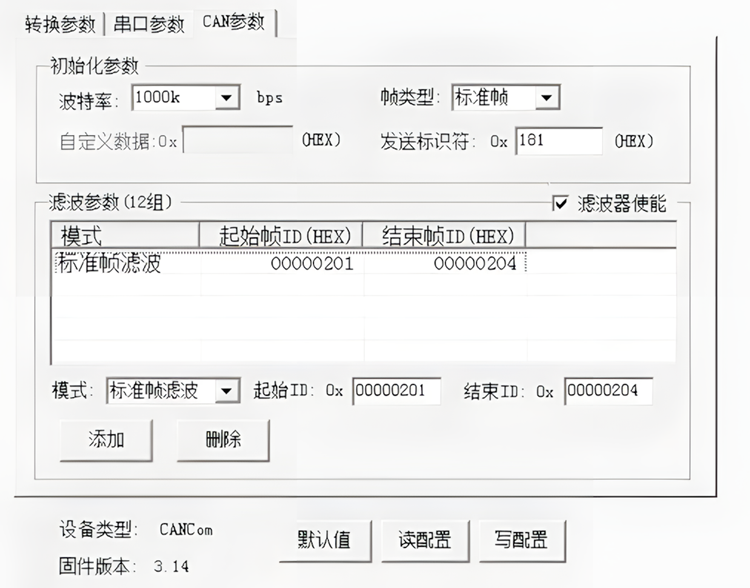

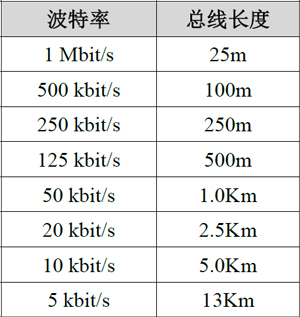

      第三个选项卡可配置CAN总线传输参数,可配置基本的波特率和帧类型,CAN波特率支持:1000K、500K、250、200K、125K、100K、50K、20K、10K,其他自定义波特率目前暂不支持。(发送标示符仅在透明转换中可设置,CAN滤波器设置可自行查阅SJA1000用户手册或见模块用户手册。)

    串口转CAN

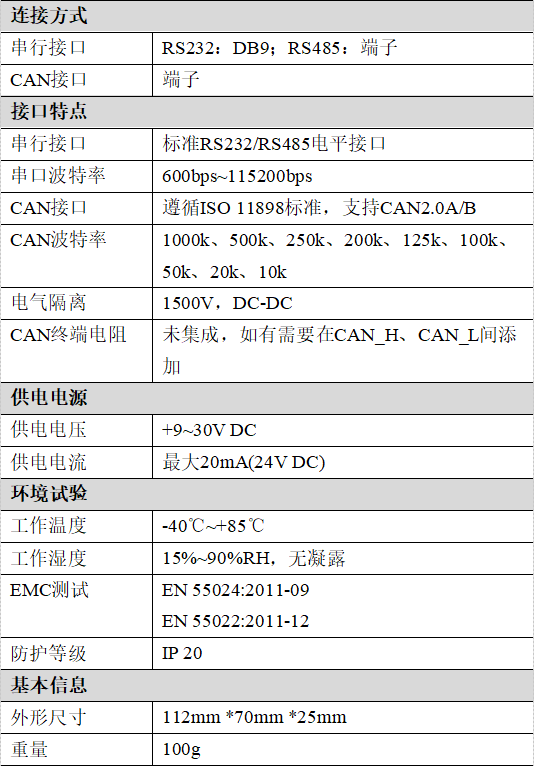

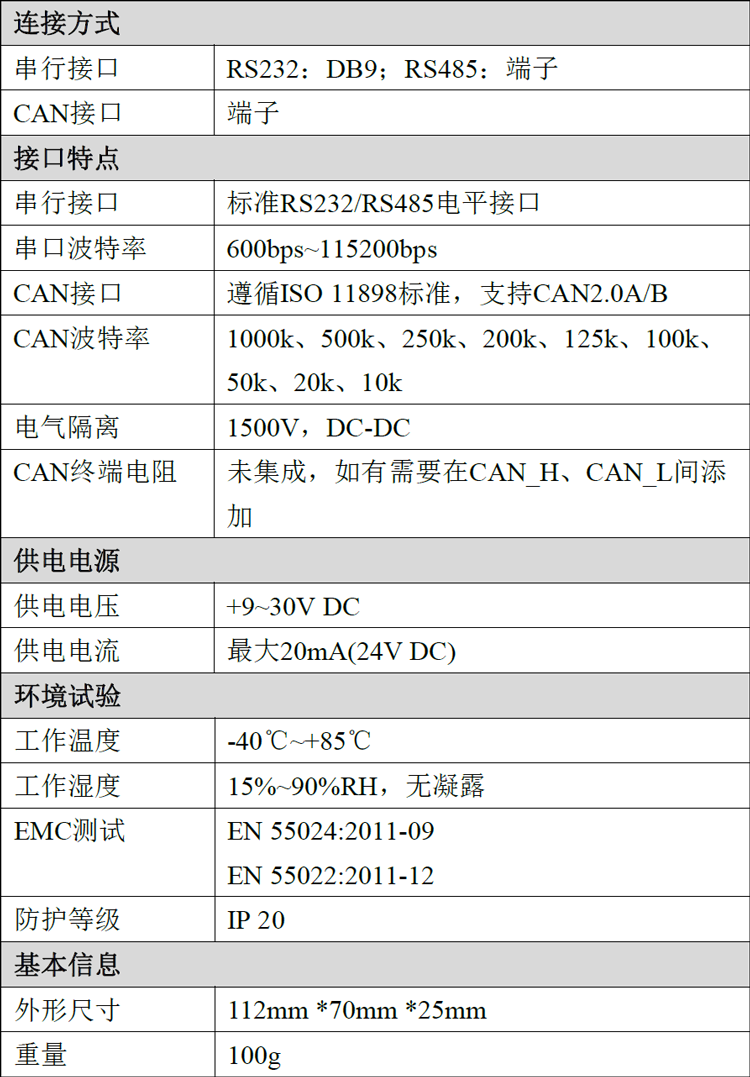

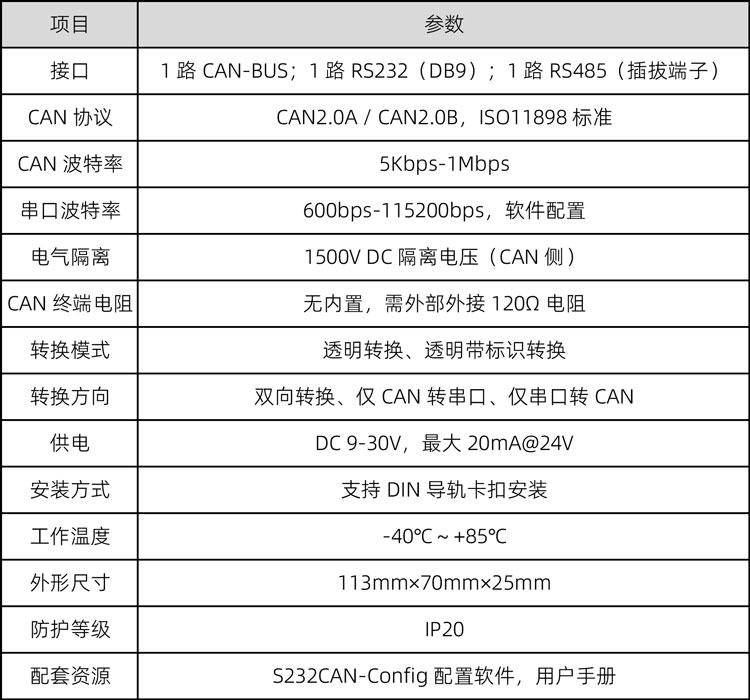

        实现CAN-bus与RS-232/RS-485的双向数据通讯;

        支持CAN2.0A 和CAN2.0B 协议,符合ISO/DIS 11898 规范;

        集成1 路CAN-bus 通讯接口,支持用户自定义的通讯波特率;

        集成1 路3 线式RS-232/RS-485通讯接口,通讯速率在600~115200bps之间可设定;

        提供三种数据转换模式:透明转换、透明带标识转换、Modbus协议转换;

        提供三种数据转换方向:双向转换、仅CAN→串行、仅串行→CAN;

        使用非易失性存储器保存配置参数,每次上电调用最后一次配置;

        CAN-bus 电路采用DC-DC电气隔离;

        最高帧流量:400帧/秒;

        工作电源:9~30V DC;

        工作温度:-40℃ ~ +85℃;

        安装方式:可选标准DIN 导轨安装或简单固定方式;

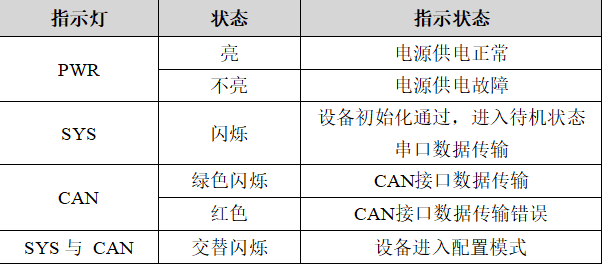

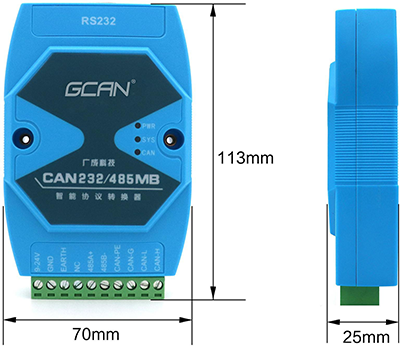

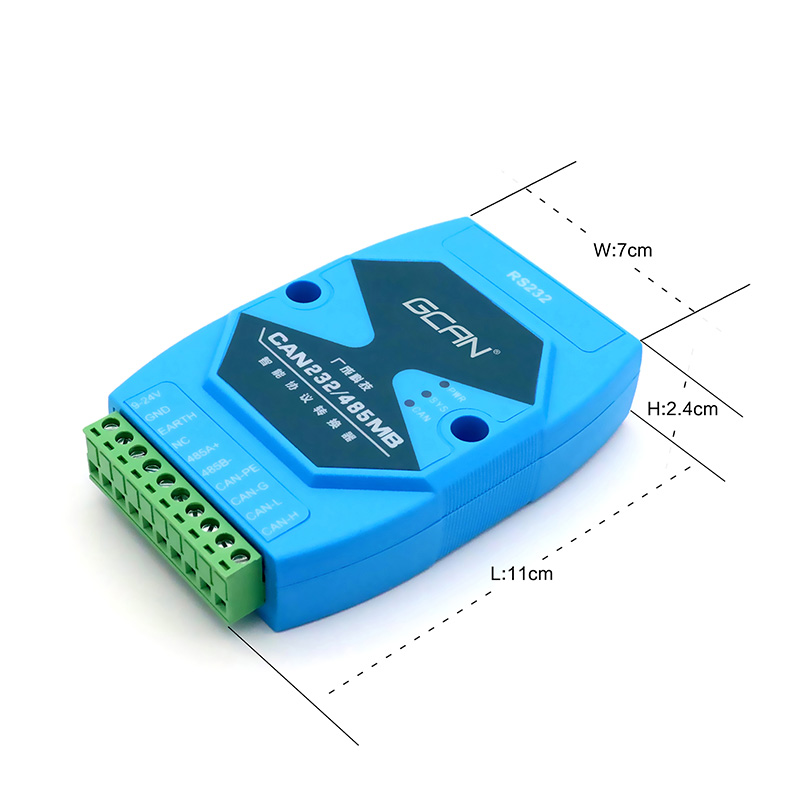

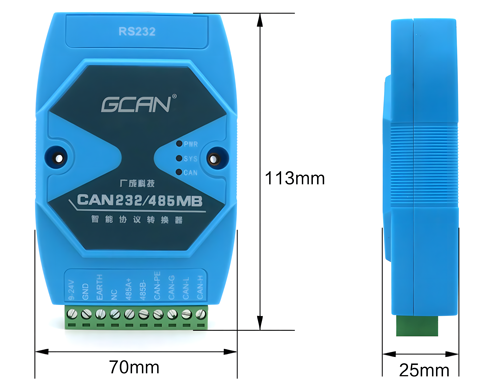

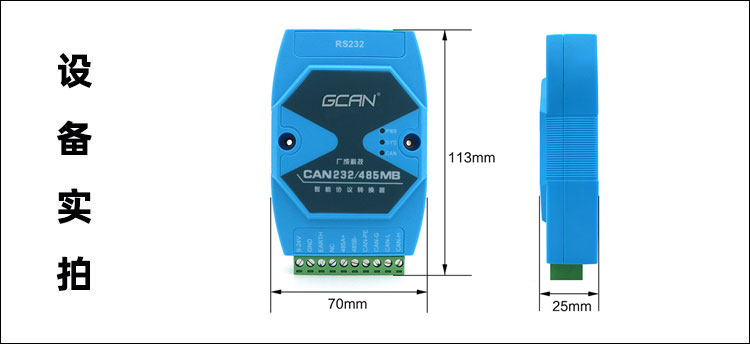

        尺寸:(长)100mm×(宽)70mm×(高)25mm。



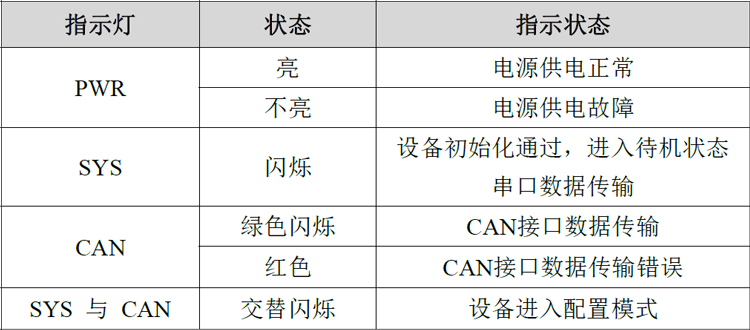

    串口转CAN

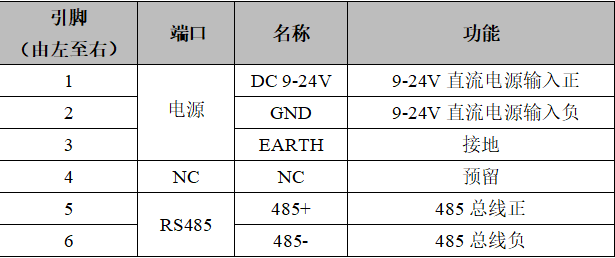

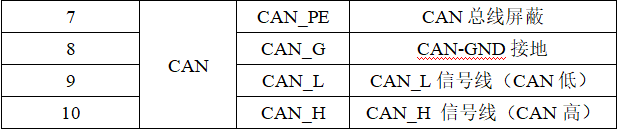

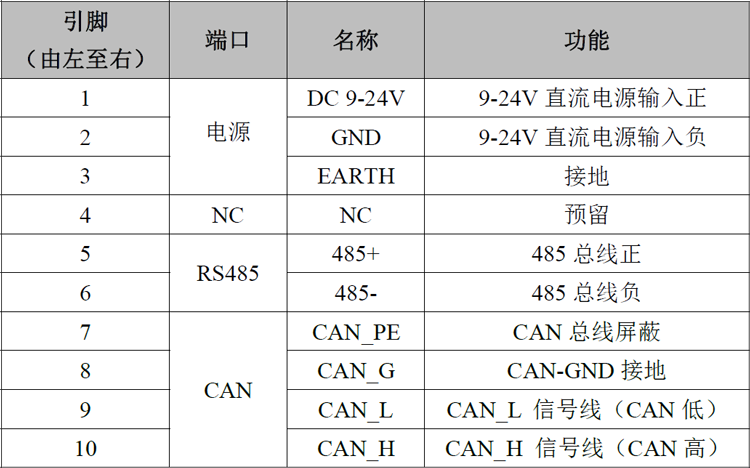

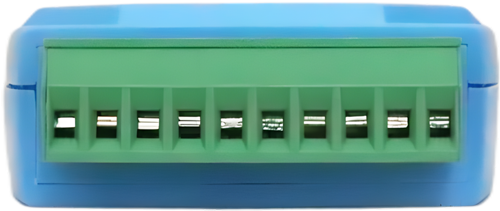

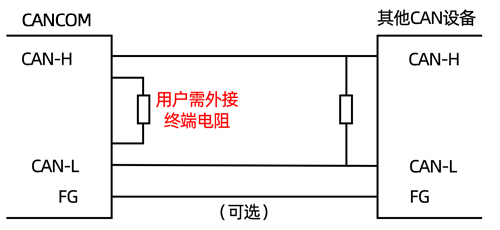

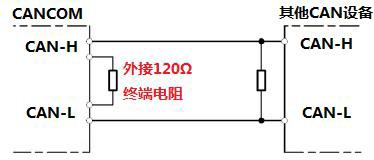

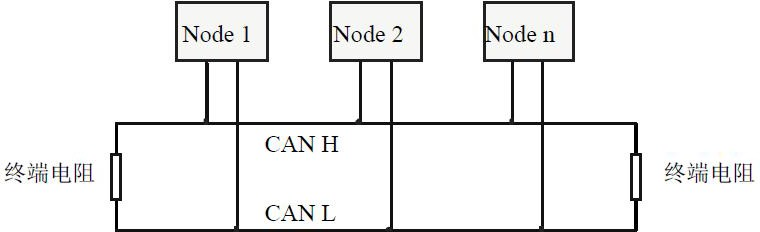

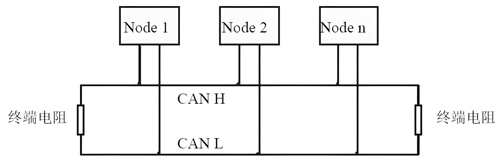

      图1. CAN和RS485管脚说明
    串口转CAN

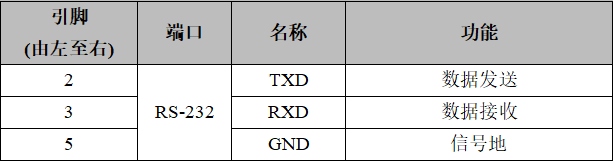

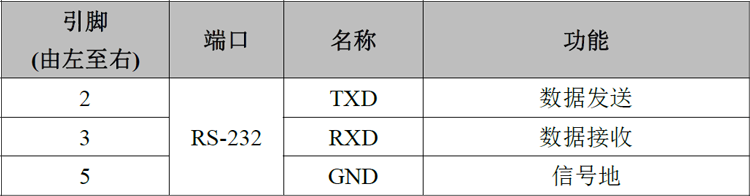

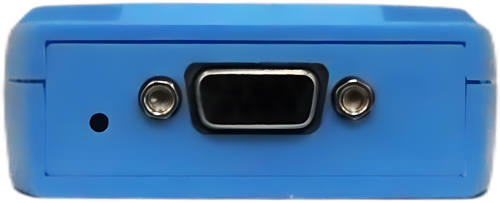

      图2. RS232管脚说明



        煤矿远程通讯

        PLC 设备联网

        现有RS-232/RS-485 设备连接CAN-bus 网络

        扩展标准RS-232/RS-485 网络通讯长度

        PLC 设备连接CAN-bus 网络通讯

        Modbus RTU 网络和CAN 网络通讯

        CAN-bus 与串行总线之间的网关网桥

        工业现场网络数据监控

        CAN 教学应用远程通讯

        CAN 工业自动化控制系统

        低速CAN 网络数据采集数据分析

        智能楼宇控制数据广播系统等CAN-bus 应用系统


      我司出品的CAN232/485采用机器焊接、批量生产,均使用工业级元器件,绝对杜绝使用散新、翻新器件。为了客户能够放心的使用在工业级场合,我们还通过了EMC试验。除此之外,我们还有严格的出厂检验流程:

      ----48小时50°C高温老化试验;

      ----72小时常温无故障连续运行试验;

      ----1Mbps波特率,1千万帧无故障双向收发试验。


      ----工作温度:-40°C~+85°C;

      ----储存温度:-40°C~+85°C。

  •     CAN232MB/CAN485MB 智能协议转换器可以快速将RS-232/485 通讯设备连接到CAN-bus 现场总线。

        转换器支持600~115200bps 范围的RS-232/RS-485 通讯速率,5Kbps~1Mbps范围的CAN-bus 通讯速率。

        转换器提供三种数据转换模式:透明转换、透明带标识转换、Modbus 协议转换;支持Modbus RTU 协议。

        CAN232MB/CAN485MB 转换器提供有PC配置软件,用户可以灵活设置CAN232MB /CAN485MB 的运行参数
  •     实现CAN-bus 与RS-232/RS-485 的双向数据通讯;

        支持CAN2.0A 和CAN2.0B 协议,符合ISO/DIS 11898 规范;

        集成1 路CAN-bus 通讯接口,支持用户自定义的通讯波特率;

        集成1 路3 线式RS-232/RS-485 通讯接口,通讯速率在600~115200bps 之间可设定;

        提供三种数据转换模式:透明转换、透明带标识转换、Modbus 协议转换;

        CAN-bus 电路采用DC-DC电气隔离;

        最高帧流量:400 帧/秒(*);

        工作电源:24V DC;

        工作温度:-40℃ ~ +85℃;

        安装方式:可选标准DIN 导轨安装或简单固定方式;

        尺寸:(长)100mm×(宽)70mm×(高)25mm。
  •   所有商品7天无理由退换货。

      所有商品质量问题,一年内免费换新机。

      每套售出产品都会提供专业工程师QQ,全国免费400统一售后电话为您随时提供技术支持。

    售后服务
  • 需要更多资料请向客服人员索要


    GCAN-201(CAN232/485MB)用户手册(点击查看)
