设备核心特点：

✅标准CANopen从站设备，遵循CiA301协议，支持NMT、PDO、SDO、Emergency、心跳报文，兼容主流CANopen主站PLC
✅本机IO资源：16路PNP数字量DI输入；16路晶体管DO输出；DO支持PNP/NPN两种接线模式；每路IO配备独立状态指示灯
✅总线接口：1路CAN2.0A/B接口；CAN接口1500V DC电气隔离；CAN无内置终端电阻，总线两端需外接120Ω；Type‑C接口用于固件升级；拨码开关配置节点ID、波特率

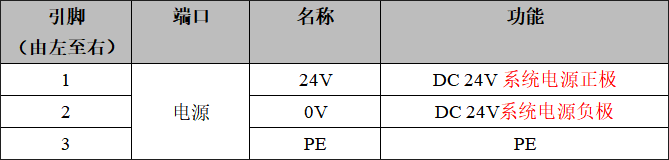

✅DC9‑30V宽压工业供电，具备电源反接保护；DIN35导轨卡扣式安装；PWR/SYS/RUN/ERR系统状态指示灯；弹簧按压免螺丝接线端子
✅‑40℃~+85℃工业宽温；PDO支持同步、循环同步、事件驱动、轮询模式；上电自动进入预操作状态，接收NMT指令切换工作状态

注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

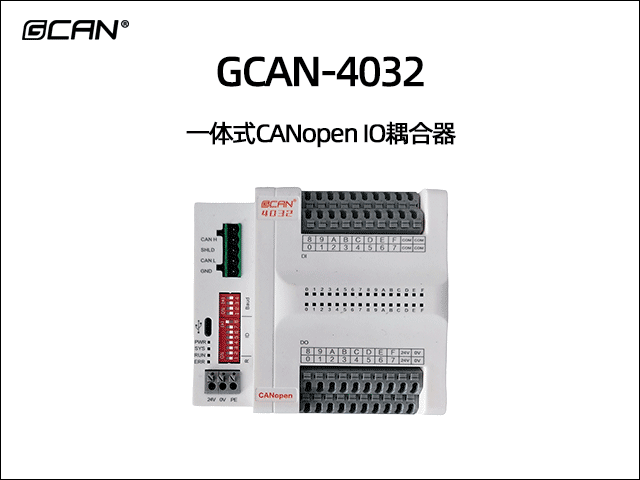

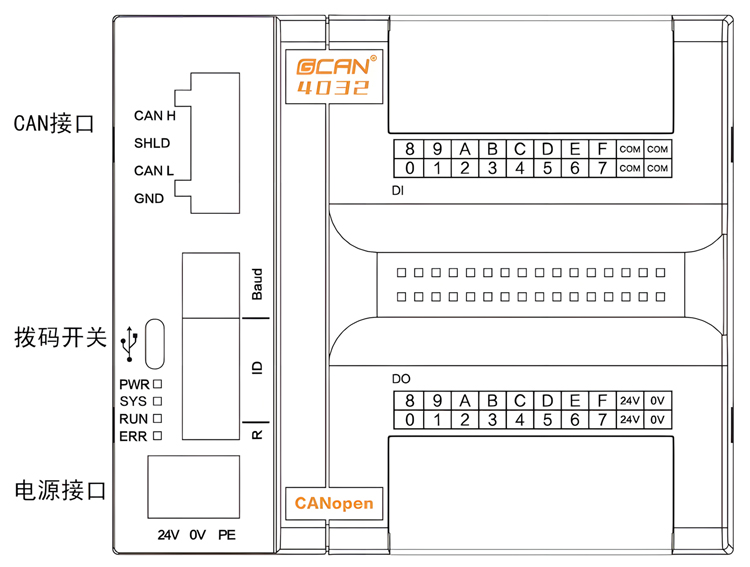

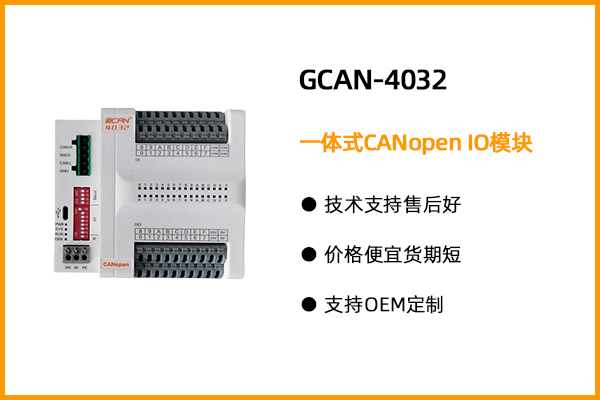

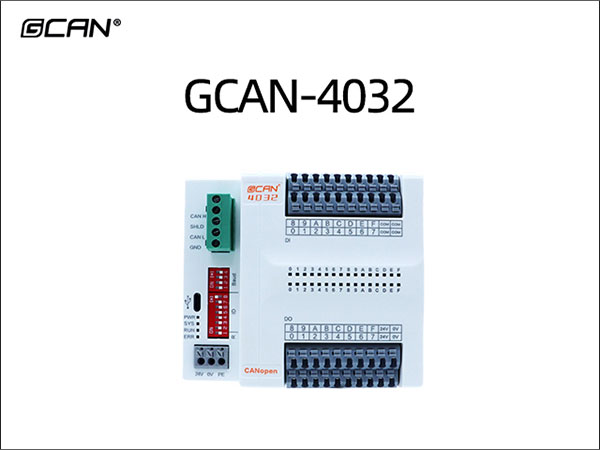

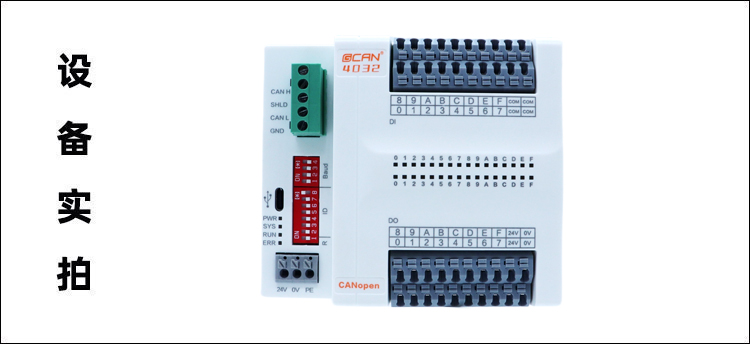

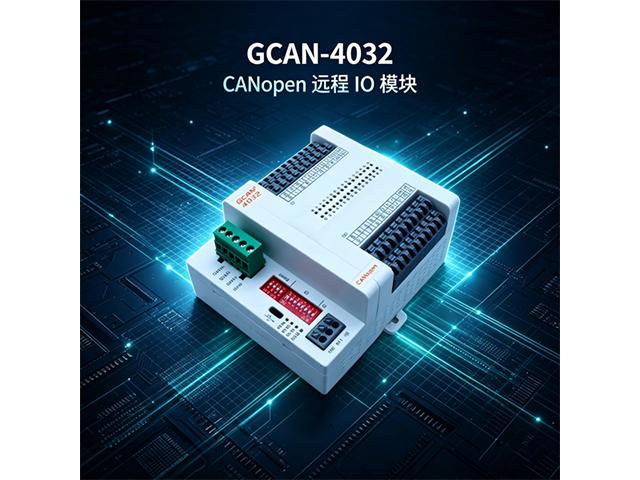

GCAN‑4032为DIN导轨安装CANopen协议远程数字量IO从站模块，完全遵循CiA301 CANopen标准协议。模块集成16路数字量输入DI、16路数字量输出DO，DO支持PNP/NPN两种外部接线方式；通过CAN总线接入CANopen主站系统，实现远程采集DI输入状态、远程控制DO输出。

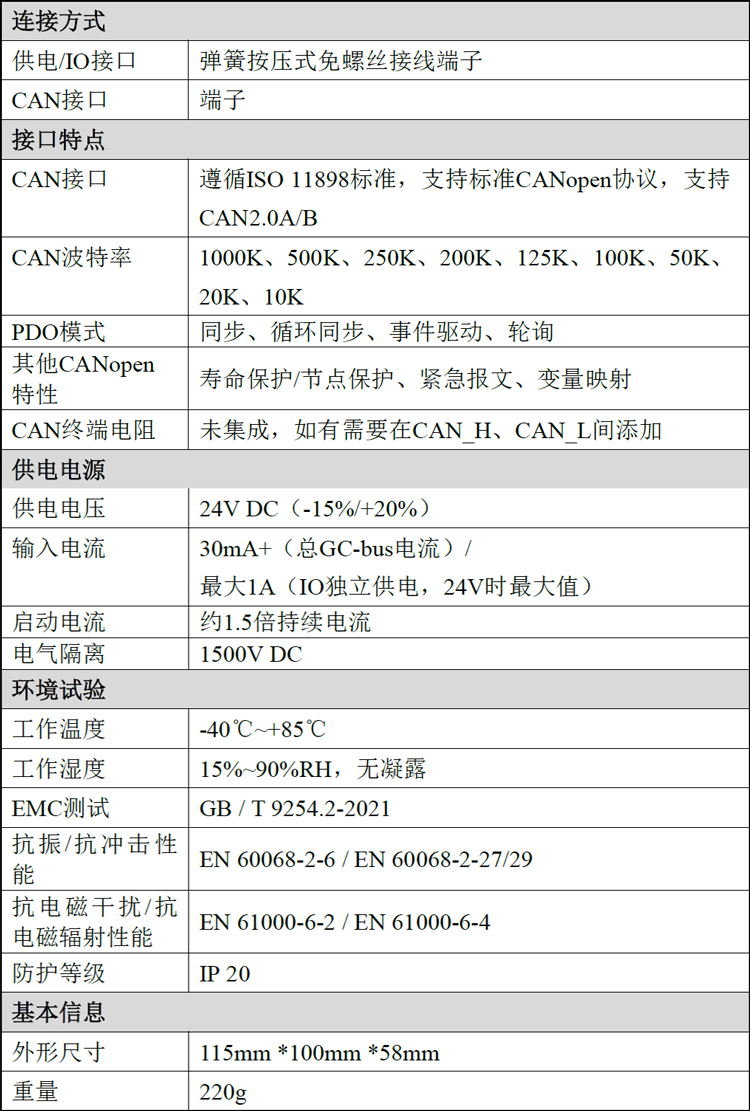

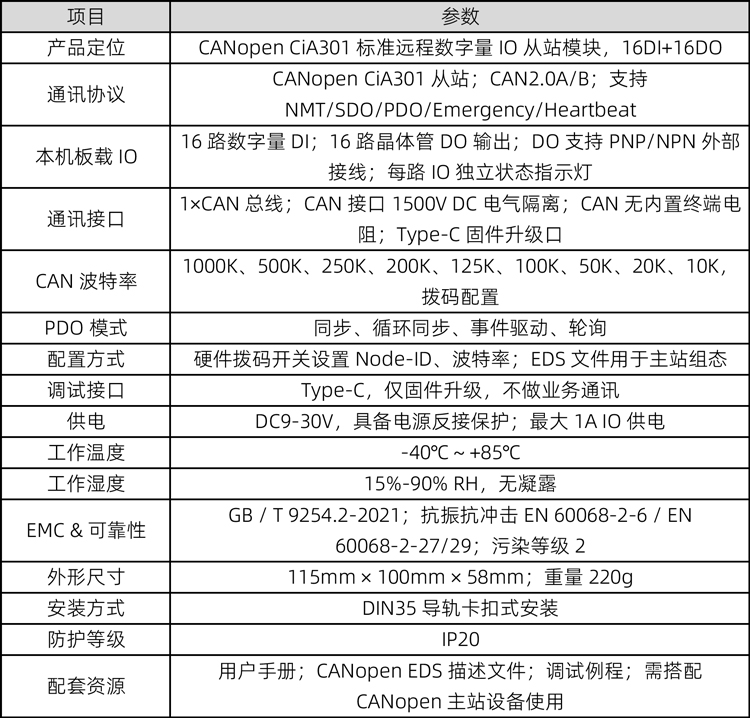

通讯配置：1路CAN总线接口，具备1500V DC电气隔离；CAN总线无内置终端电阻，总线两端外接120Ω；拨码开关设置CANopen节点ID与CAN波特率；Type‑C接口仅用于固件升级；支持PDO、SDO、NMT、Emergency、心跳报文，PDO支持同步、循环同步、事件驱动、轮询多种传输模式。DC9‑30V宽电压供电，具备电源反接保护；导轨卡扣式安装，弹簧按压免螺丝接线端子；自带系统指示灯与每一路IO状态灯，方便现场调试排查。适合CANopen总线分布式IO采集、设备远程信号采集输出、自动化产线、工程机械、CAN总线分布式控制柜IO扩展场景。

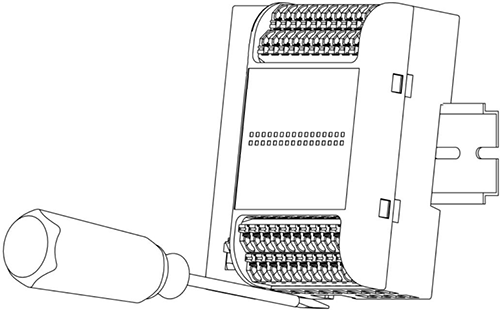

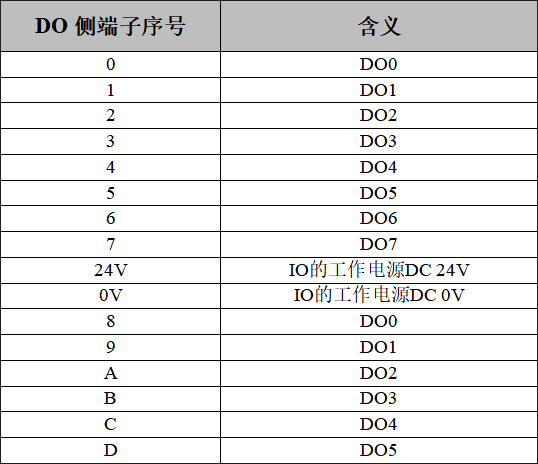

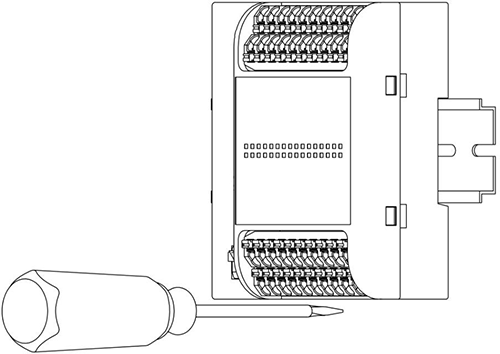

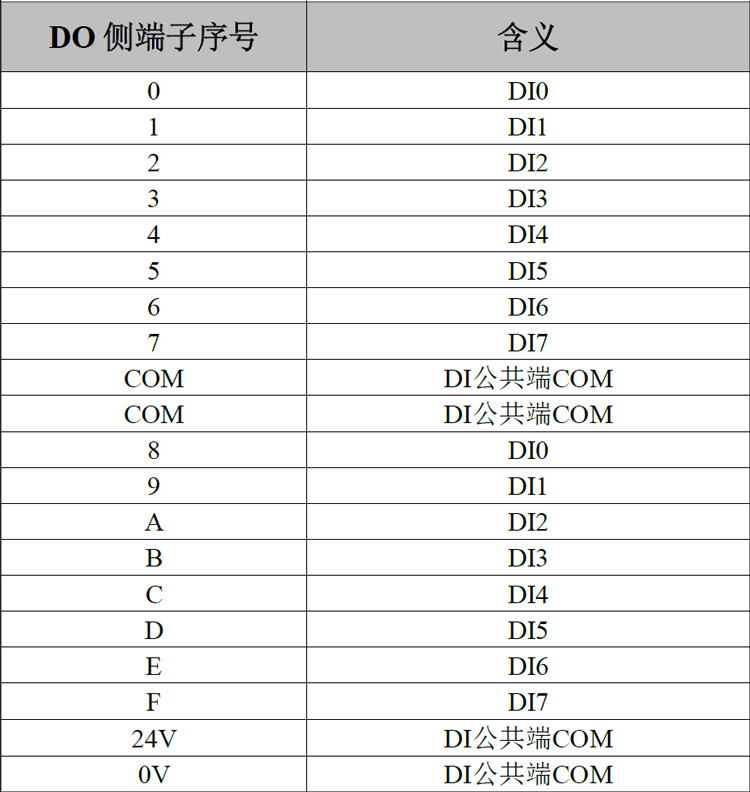

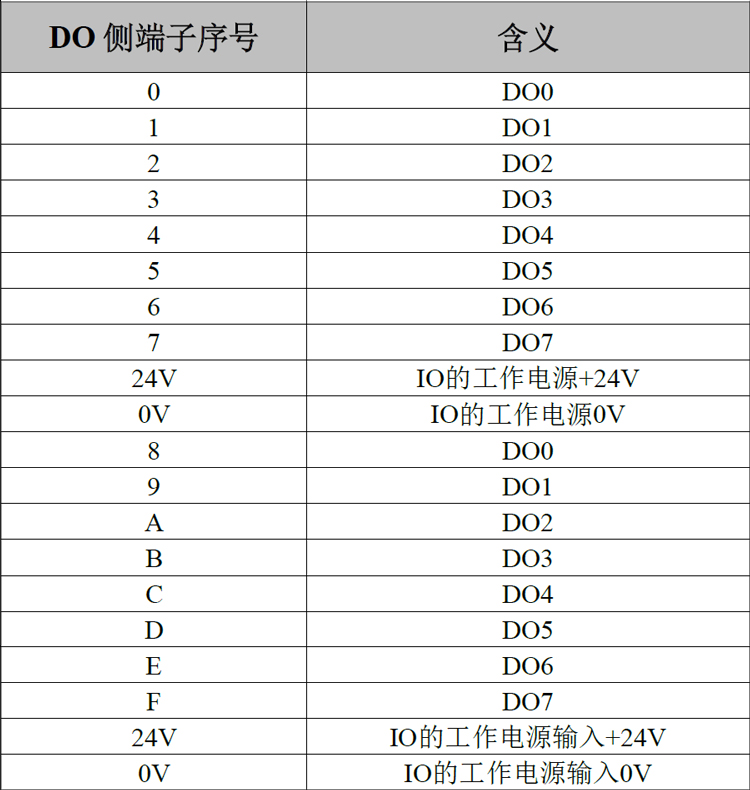

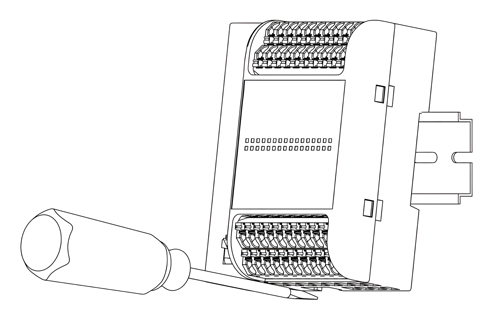

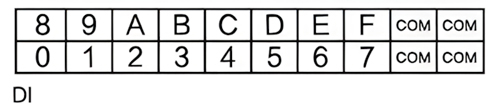

✅本机IO能力：16路数字量DI；16路晶体管DO输出，支持PNP、NPN两种接线方式；每一路DI、DO配备独立状态LED指示灯，直观反馈IO通断状态；弹簧按压式免螺丝接线端子，接线维护便捷。
✅CANopen协议能力：标准CiA301 CANopen从站；支持NMT网络管理、SDO参数读写、PDO过程数据对象、Emergency紧急报文、Heartbeat心跳；PDO支持同步、循环同步、事件驱动、轮询传输模式；拨码硬件配置节点ID、波特率，无需软件配置即可快速组网；提供标准EDS电子数据表，兼容各类CANopen主站。

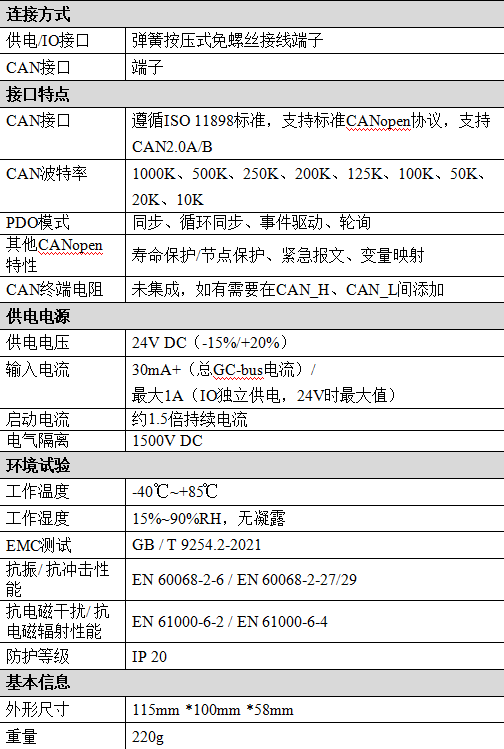

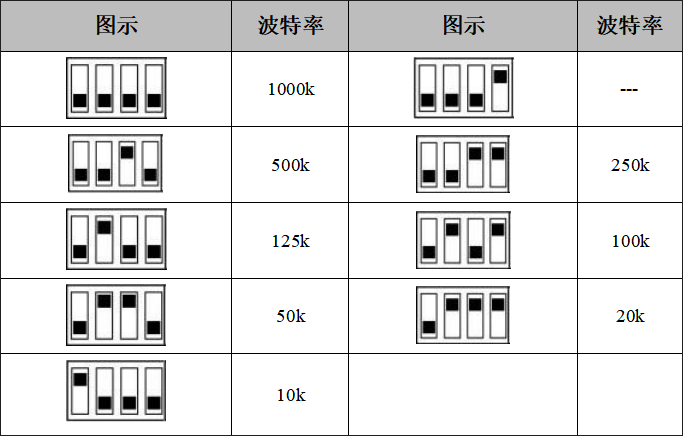

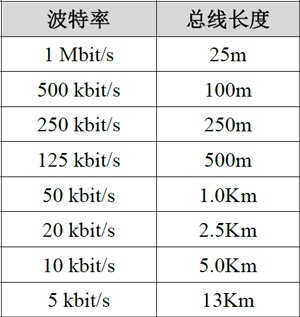

✅总线通讯能力：1路CAN，遵循ISO11898，CAN2.0A/B；CAN接口1500V DC电气隔离；CAN无内置终端电阻，总线两端外接120Ω；Type‑C接口仅用于固件升级，不参与业务通讯；支持全系列标准CANopen波特率：1000K、500K、250K、200K、125K、100K、50K、20K、10K。
✅存储与可靠性：硬件看门狗；满足GB/T 9254.2‑2021 EMC；三轴抗振动冲击EN60068‑2‑6/27/29；电源输入具备反接保护，防止接反电源损坏模块。

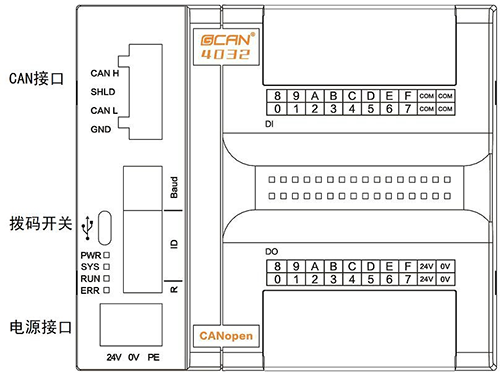

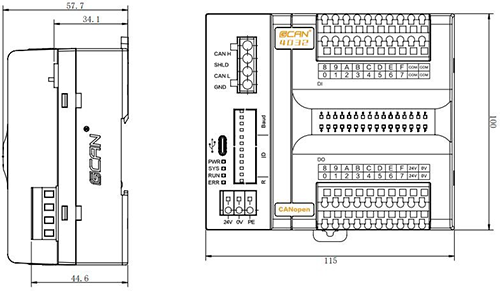

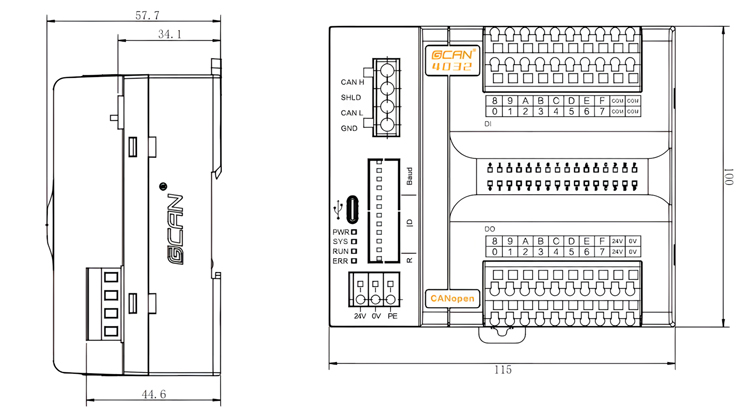

✅供电与安装：DC9‑30V宽压供电；DIN35导轨自锁卡扣安装；PWR/SYS/RUN/ERR系统状态指示灯；拨码开关配置节点ID、波特率；弹簧按压免螺丝接线端子。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度15‑90%RH无凝露；IP20防护等级。

✅CANopen总线分布式IO采集输出，远距离现场DI/DO信号接入CANopen控制系统
✅自动化专机、产线设备，原有CANopen系统IO点位扩展，分布式控制柜信号采集输出
✅工程机械、车载设备，CAN总线数字量信号远程采集控制
✅搭配GCAN系列PLC（521/522/530C等CANopen主站PLC）构建整套分布式IO控制系统

注：本型号为CANopen从站，必须搭配CANopen主站设备才可实现IO读写控制；DO输出需要外部配置供电，支持PNP/NPN接线模式；CAN总线无内置终端电阻，总线两端外接120Ω；Type‑C仅用于固件升级，不能用于IO通讯；节点ID、波特率依靠硬件拨码开关设置。

场景提示：场景不在列表，可联系技术评估CANopen组网适配+报价

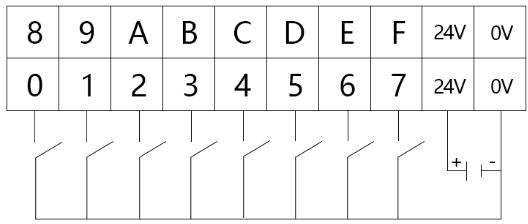

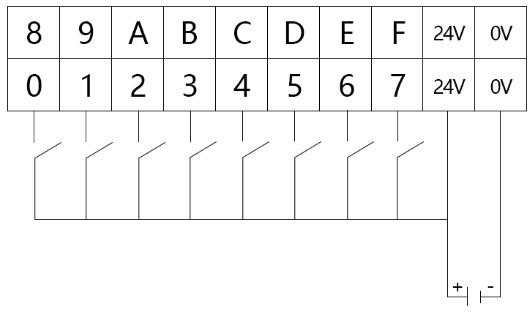

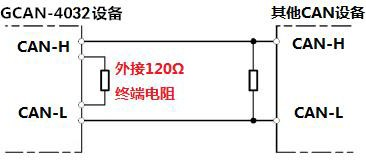

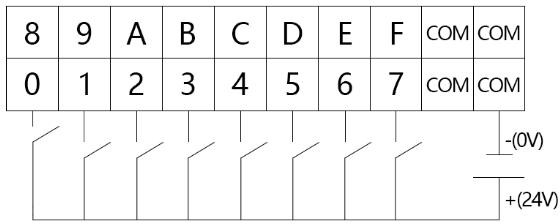

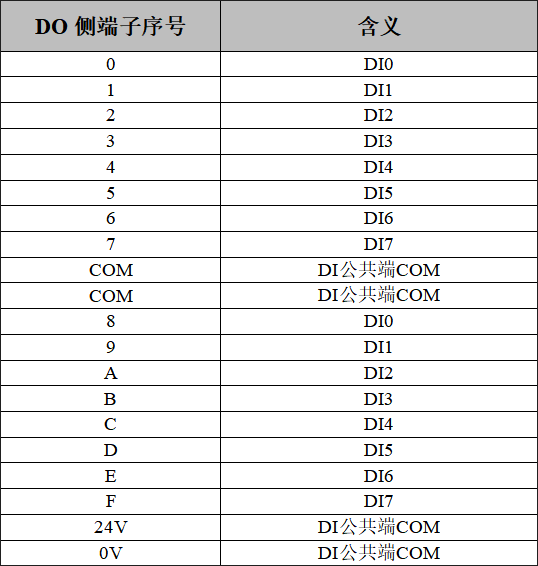

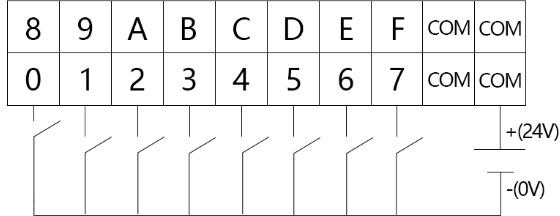

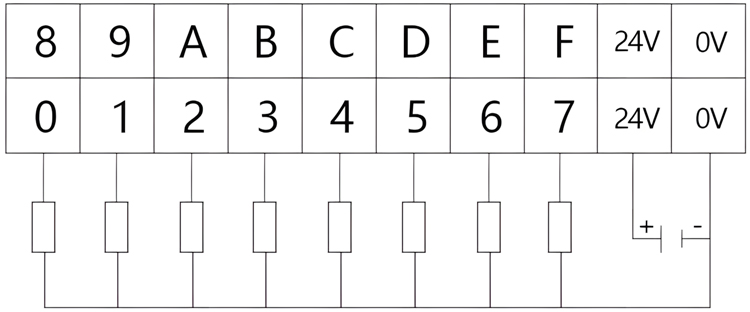

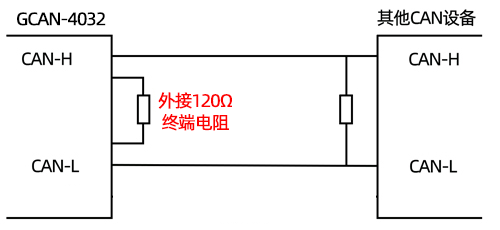

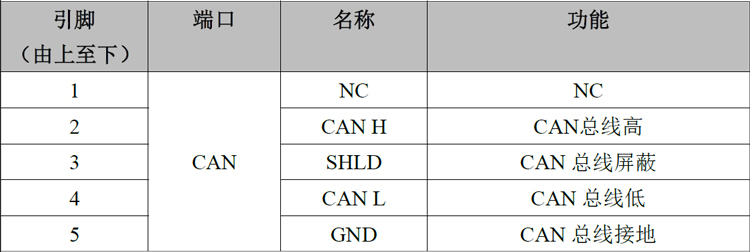

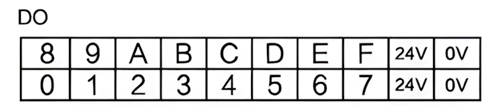

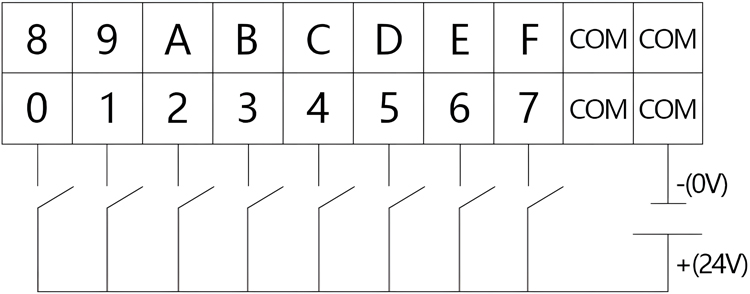

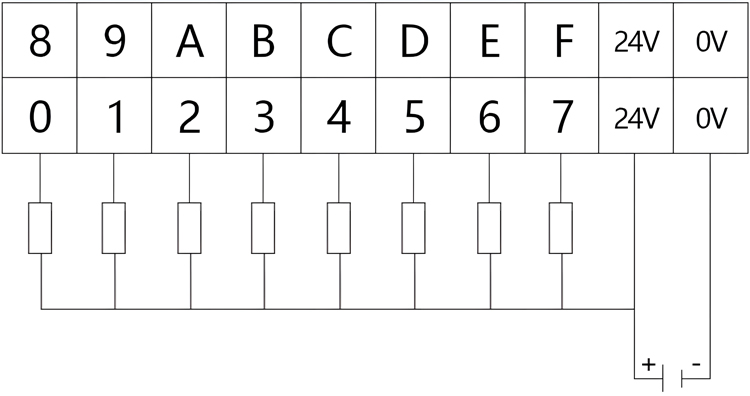

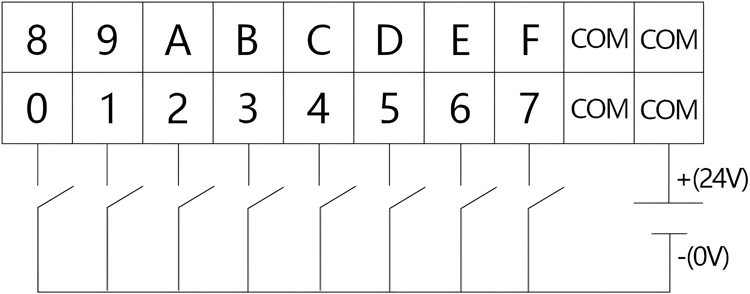

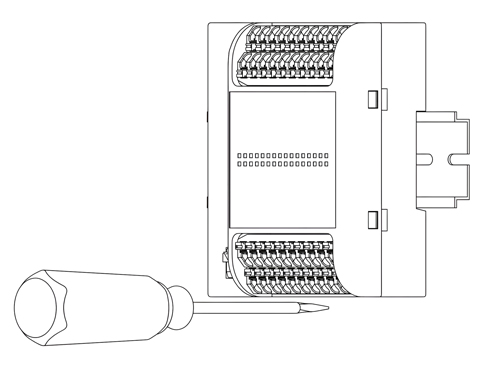

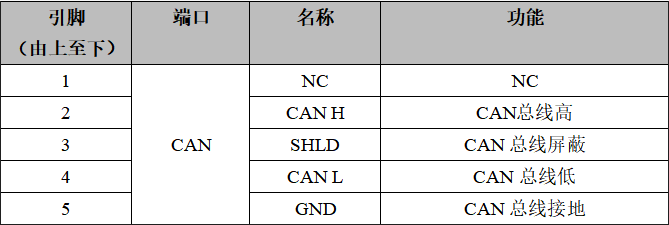

✅DIN导轨卡扣式完成GCAN‑4032模块安装；接入DC9‑30V供电电源；完成DI、DO外部接线，按需配置DO为PNP或者NPN模式；连接CAN总线，CAN‑H对接CAN‑H、CAN‑L对接CAN‑L；CAN总线物理两端外接120Ω终端电阻；通过拨码开关设置CANopen节点ID与CAN总线波特率。

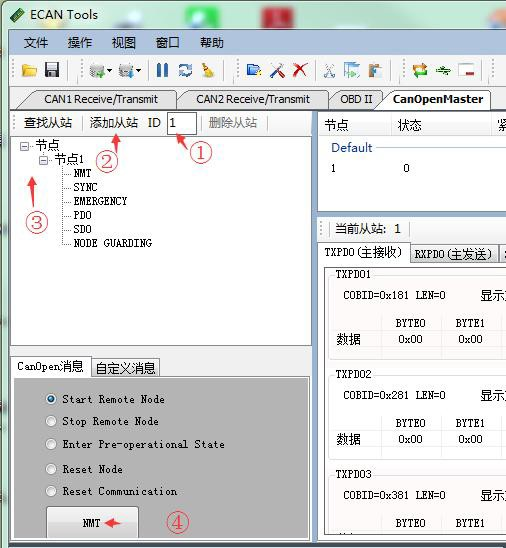

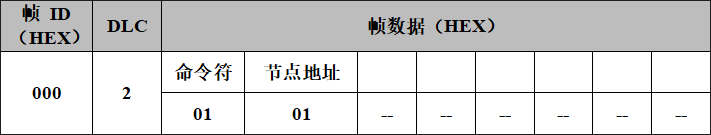

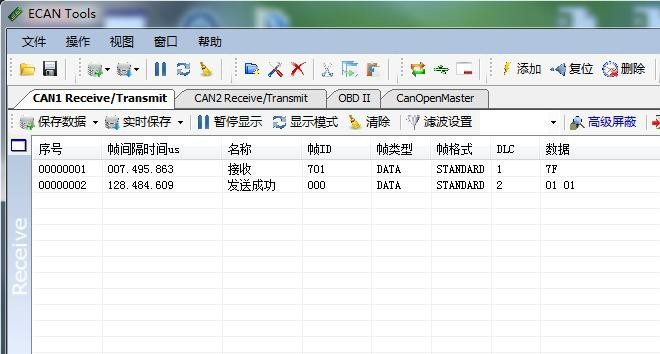

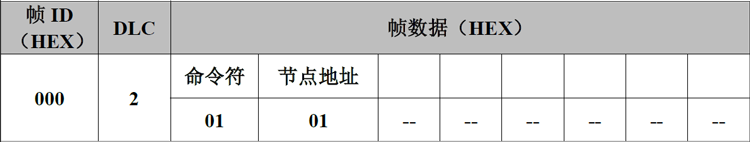

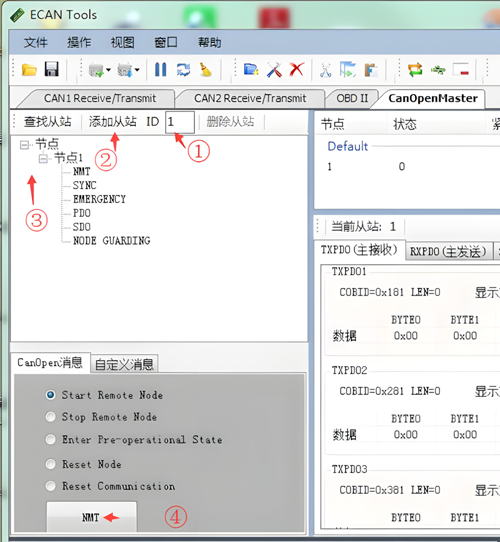

✅CANopen主站导入GCAN‑4032的EDS电子数据表；配置PDO映射、心跳时间、NMT参数；主站完成总线组网，发送NMT指令将4032模块从预操作状态切换进入操作状态。

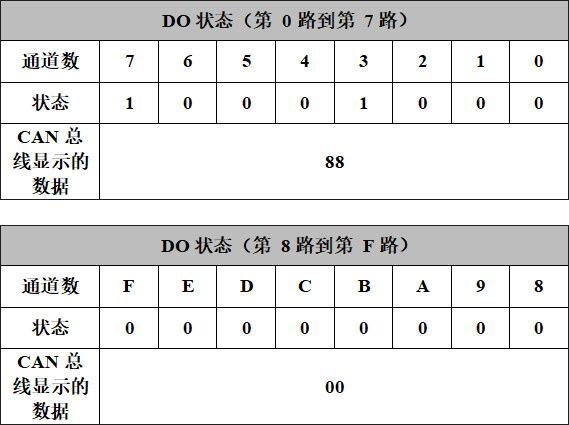

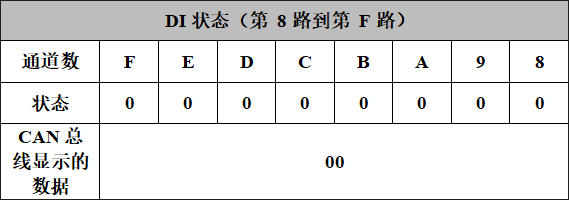

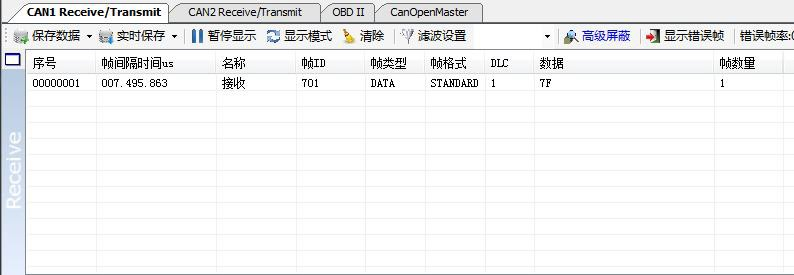

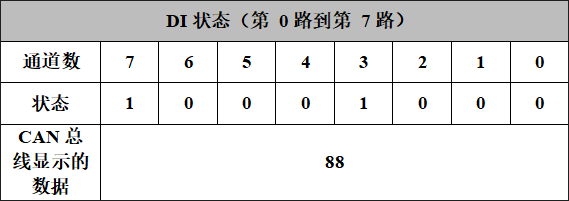

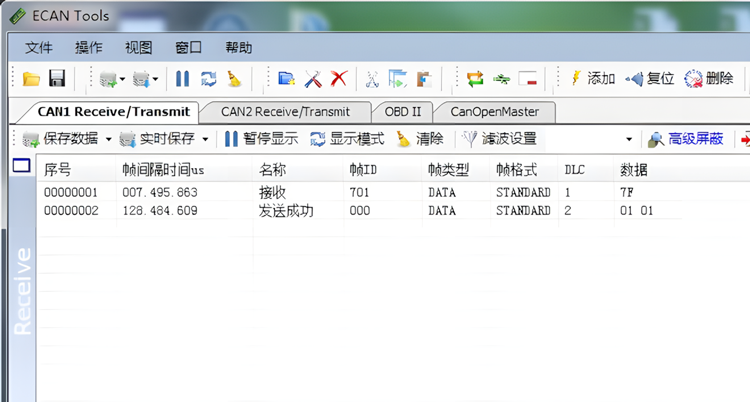

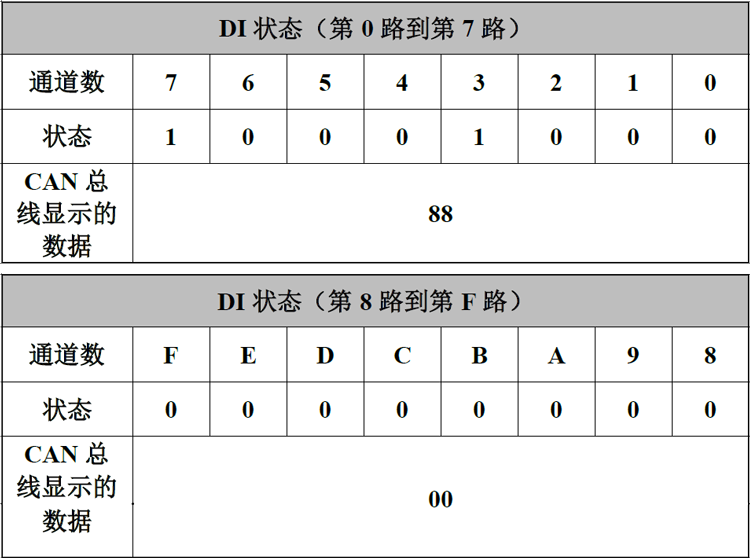

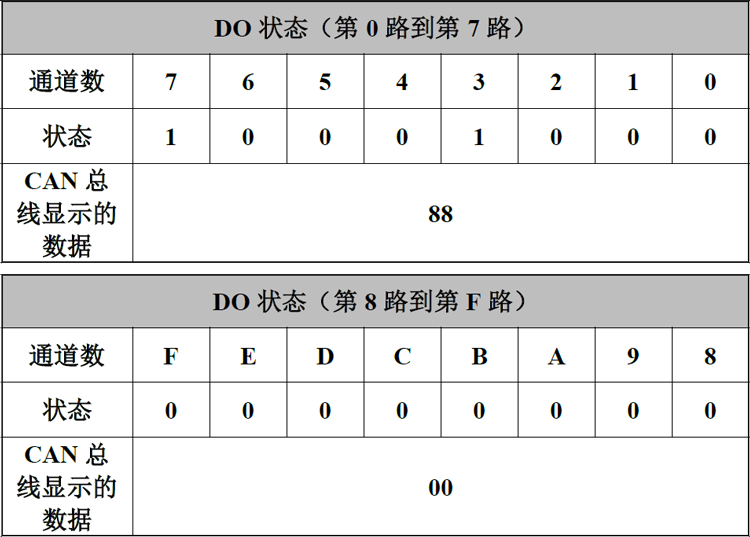

✅模块进入操作状态后，TPDO报文上报16路DI数字量输入状态；RPDO报文接收来自CANopen主站指令，控制16路DO输出通断；支持SDO读写模块内部对象字典参数；触发故障时发送Emergency紧急报文；周期发送Heartbeat心跳报文反馈节点运行状态。

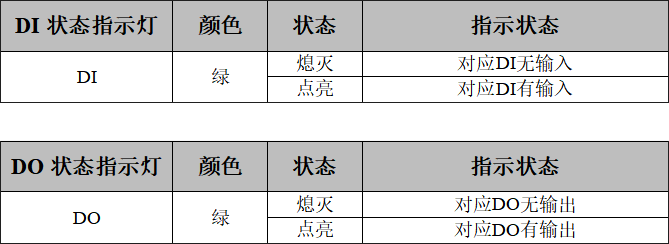

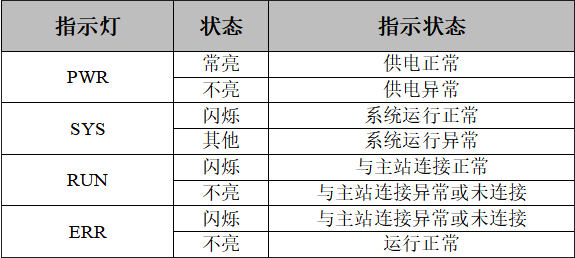

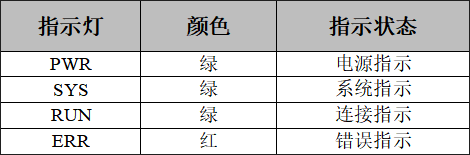

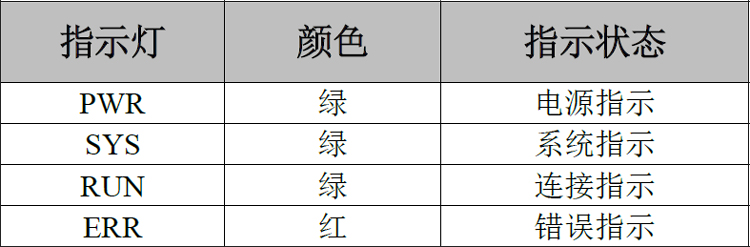

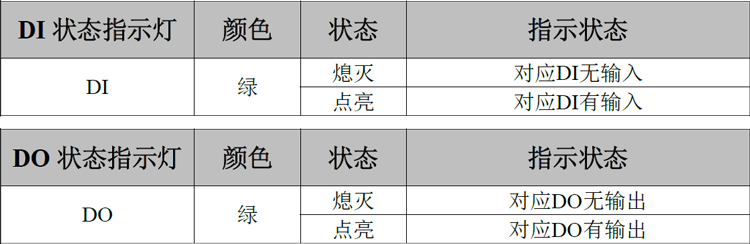

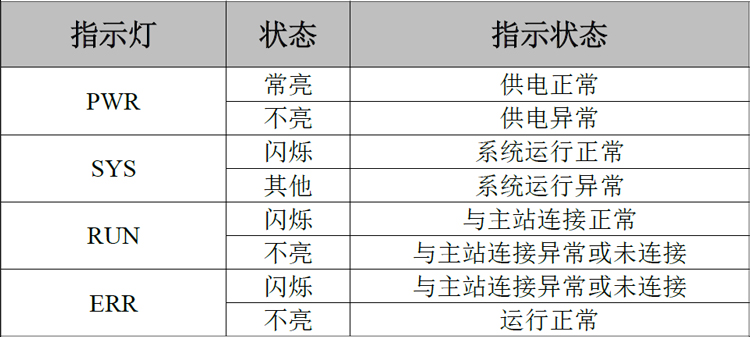

✅系统PWR/SYS/RUN/ERR指示灯反馈模块电源、系统、主站连接、总线错误状态；每一路DI、DO对应LED灯实时反馈IO通道状态，快速排查接线与信号故障。

备注：模块本身无主站功能，必须外接CANopen主站；CAN总线务必外接终端电阻；Type‑C接口仅固件升级；DO输出需要外部提供负载供电。

Q：GCAN‑4032可以独立运行控制IO吗？
A：不可以，GCAN‑4032是CANopen从站IO模块，必须搭配CANopen主站设备，由主站下发指令，才能采集DI、控制DO输出。

Q：DO输出支持PNP和NPN吗？
A：支持，硬件模块不变，通过外部接线方式实现PNP/NPN两种输出模式。

Q：CAN接口自带终端电阻吗？

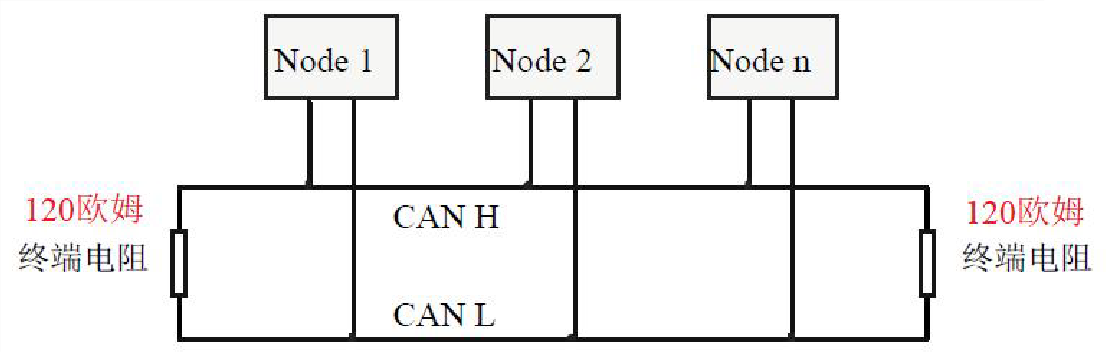

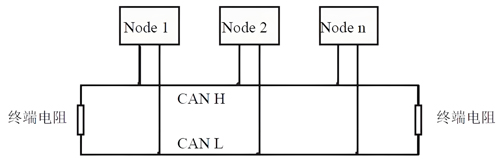

A：CAN接口没有内置终端电阻，CAN总线物理两端必须外接120Ω终端电阻。

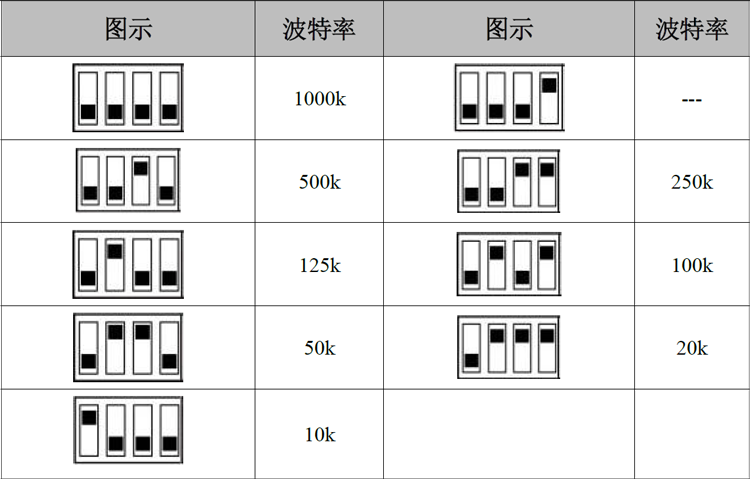

Q：节点ID、波特率怎么修改？

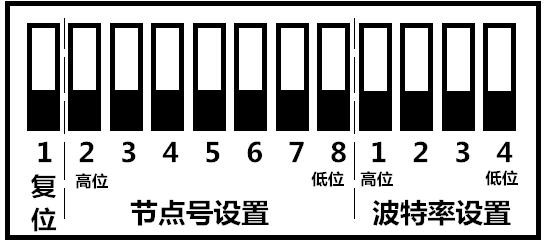

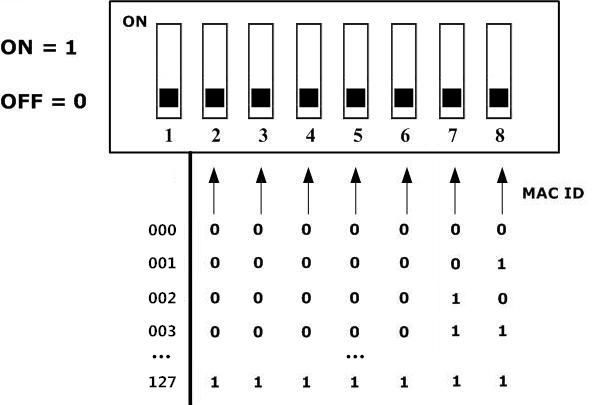

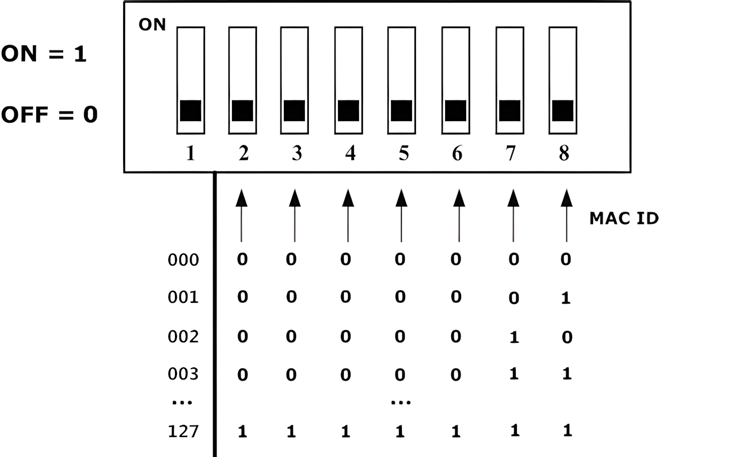

A：依靠模块本体硬件拨码开关配置，不需要软件修改参数。

Q：Type‑C接口可以用来做CANopen通讯吗？
A：不可以，Type‑C接口仅用于模块固件升级，不参与业务IO通讯。

Q：需要什么主站可以驱动该模块？
A：任意标准CANopen主站，如GCAN系列PLC、第三方CANopen控制器、USBCAN搭配CANopen主站软件均可。

✅用户使用手册

www.gcgd.net/filedownload/2977866

✅资料汇总

https://www.gcan.com.cn/d2ae/9985

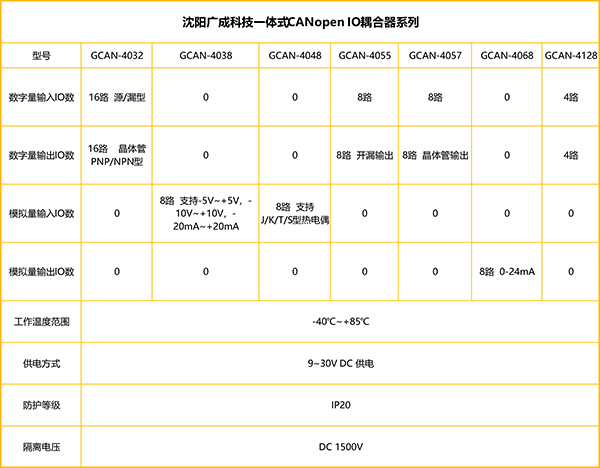

✅GCAN‑4038 CANopen 模拟量采集模块
