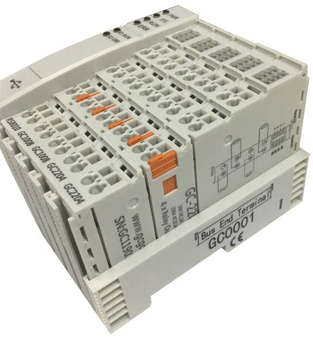

GCAN-PLC-530型插片式ethercat运动控制可扩展PLC
- 品牌：
- GCAN
- 型号：
- GCAN-PLC-530
- 应用：
- 与分布式总线端子模块相连接，构成一个完整的可编程控制节点。
-

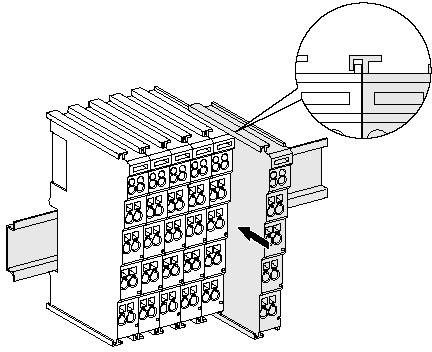

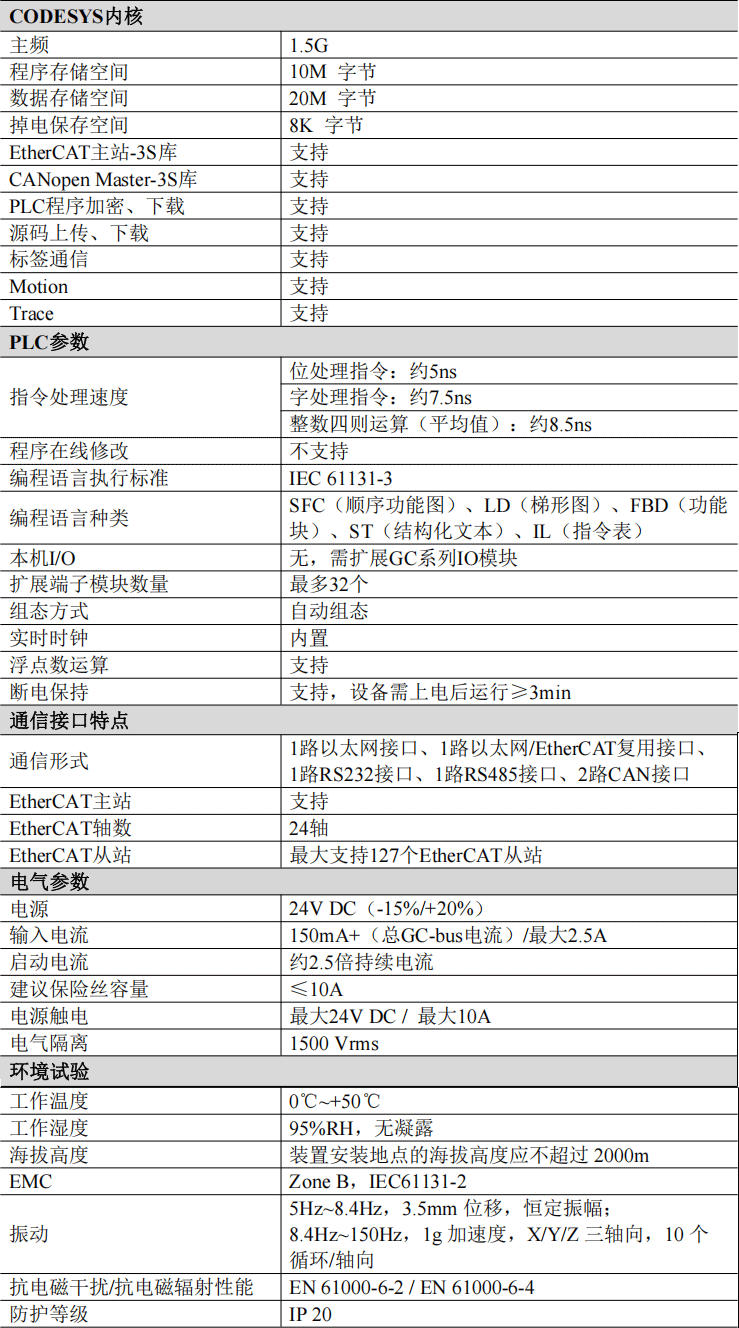

GCAN-PLC-530是一款集成有总线控制功能的、带EtherCAT主站功能的可编程逻辑控制器（PLC）。集成了四核处理器、具有纳秒级指令的处理速度。还可以方便的连接入CAN总线系统等，并可通过插片式模块进行扩展。

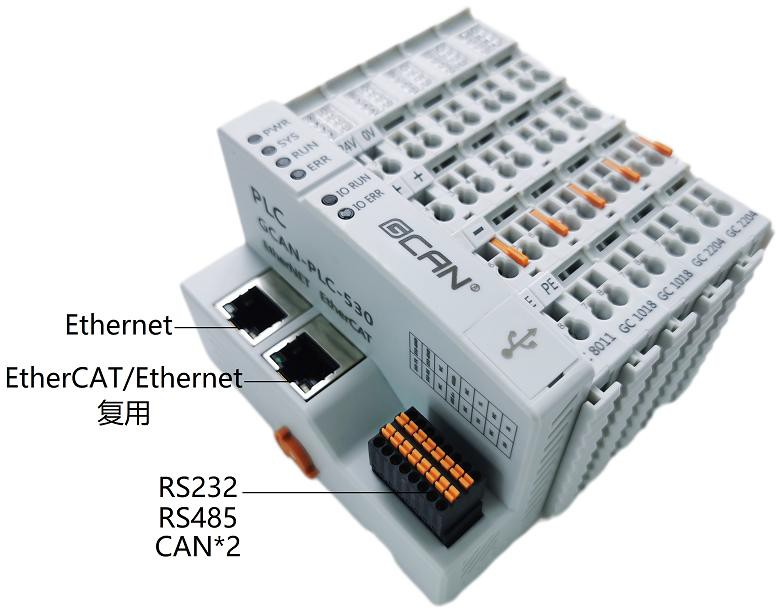

● 1路以太网接口，1路以太网/EtherCAT复用接口；

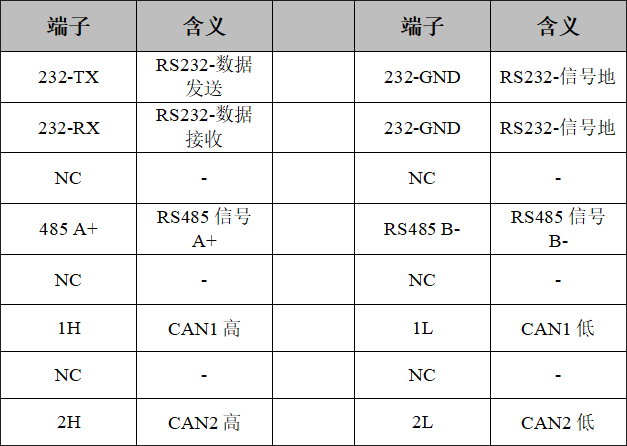

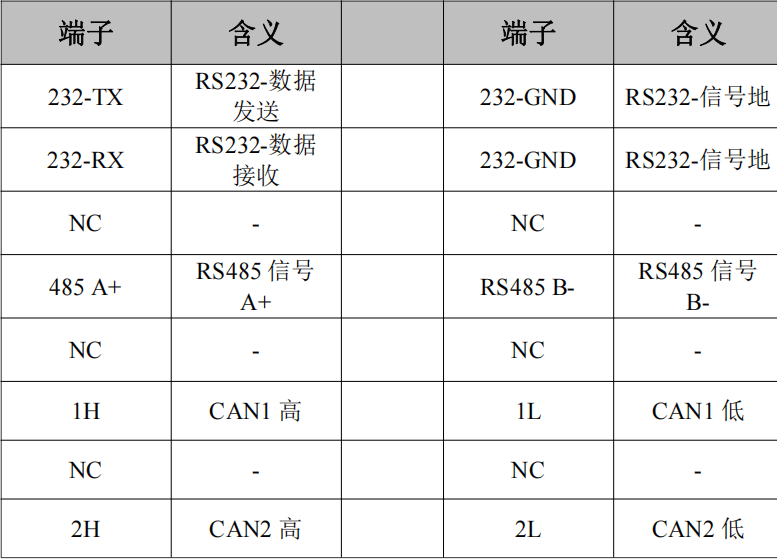

● 1路RS232接口；1路RS485接口；

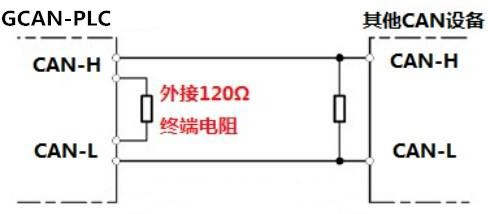

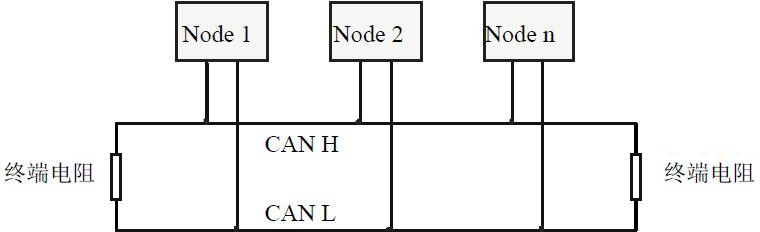

● 2路CAN接口；

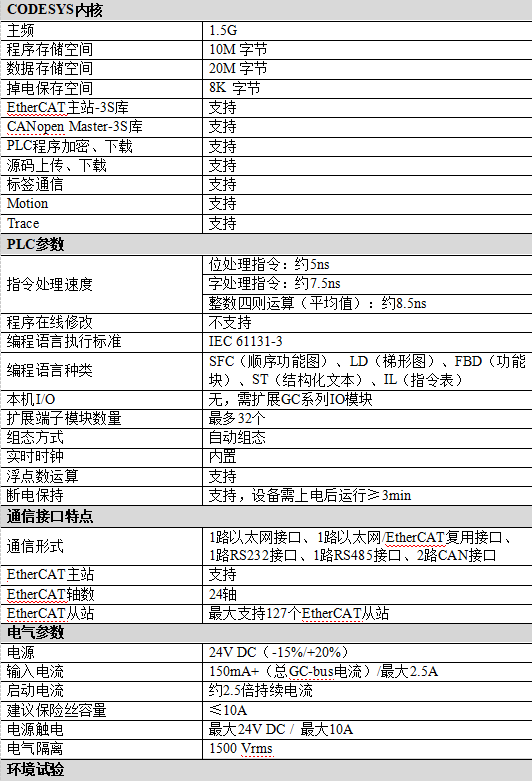

● 编程软件：CODESYS（编程语言符合IEC61131-3标准）；
● 支持EtherCAT主站功能；
● 可带轴数：24轴；从站数：最大127个EtherCAT从站；

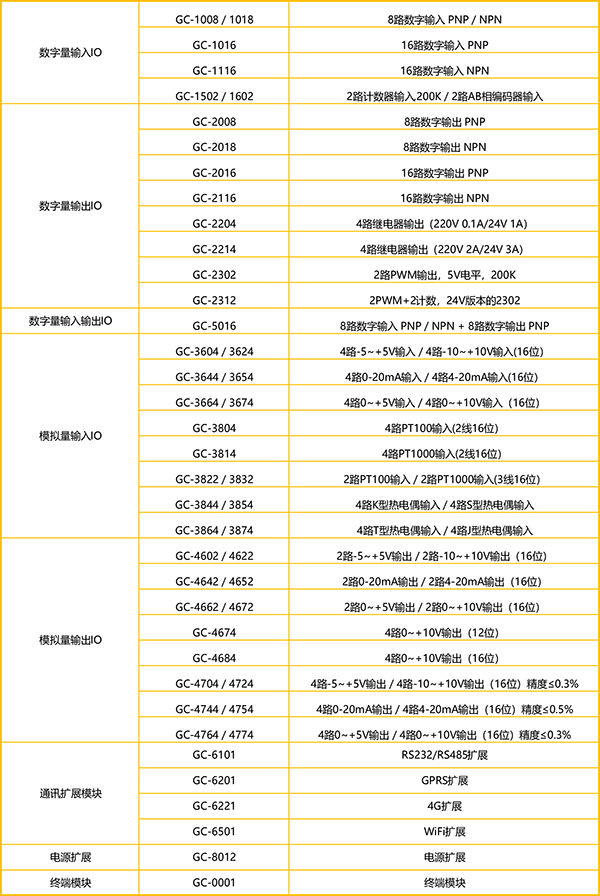

● 在电源供应充足（加扩展电源模块）情况下可扩展IO模块数量最多为32个；其中当扩展模块数量超过16片时，需额外增加一片上述的IO供电扩展模块GC 8012以保证电源供应充足；
● 组态方式为自动组态形式；

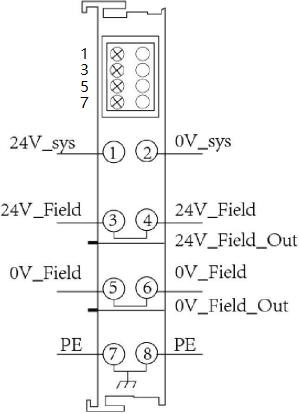

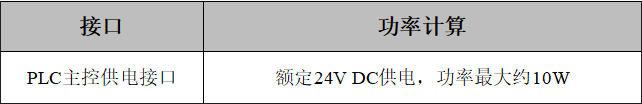

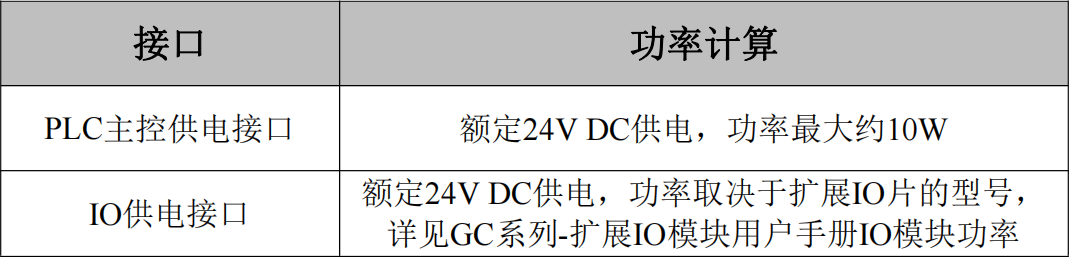

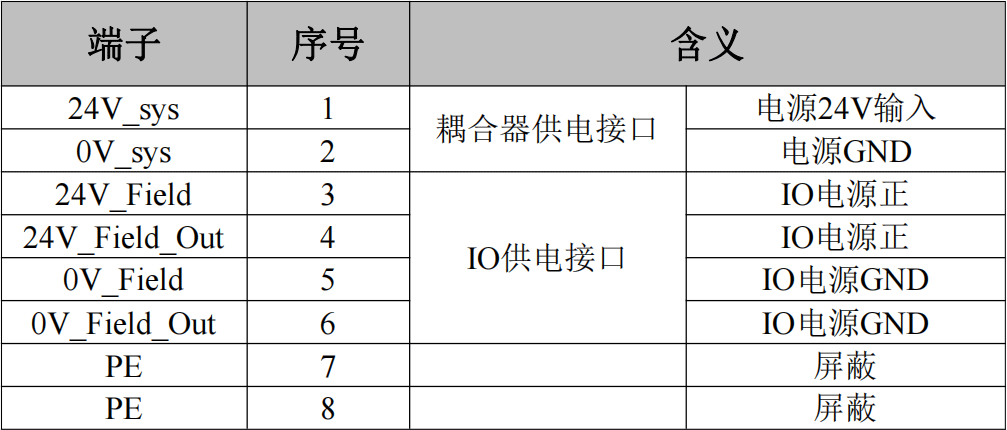

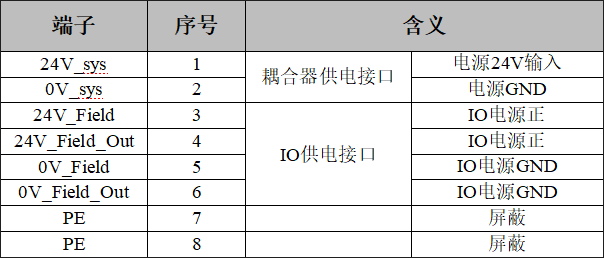

● 电源额定DC 24V；容差-15%/+20%；
● 输入电流最大为400mA（总GC-bus电流）；
● 启动电流：约为2.5倍的持续电流；
● 电气隔离为1500V DC；

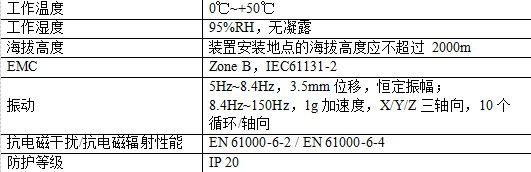

● EMC测试：Zone B，IEC61131-2；
● 工作温度范围：0℃~+50℃；
● 相对湿度：10%~95%，无凝露；
● 防护等级：IP20；水位控制监测用、水位控制报警用、水流量监测用、水温度监测用、车辆通过探测用、通行信号灯控制用、风速监测用、风车转速监测用、电压监测用、电流监测用、工厂自动化用、远程监控用、数据采集用、智能家居系统用、龙门吊车用、轮胎回收系统用、激光切割机用、轮胎炼油设备用、微波烘干机用、排污泵站用、天然气切割用、天然气加剂设备用、自动打孔机用、自动码砖机用、冲压机用、压滤机用、水箱拉丝机用、拉丝机用、智能扣压机用、大棚恒温系统用、定量装车系统用、薄膜挤出机用、棉花纺织机用、变温空调用、自动化造纸用、供水自动化用、水肥智能灌溉用、水泥生产用、紫外线消毒器用、聚氨酯喷涂机用、纺织机械行业用、起重机行业用、电梯行业用、电力行业用、石化行业用、市政行业用、化工行业用、建筑行业用、机床行业用、塑料行业用、橡胶行业用、汽车行业用、注塑机用、订书机械用、电镀流水线用、圆周运动控制用、直线运动控制用、锅炉控制用、矩阵运算用、函数运算用、逻辑运算用、数据传送用、数据转换用、发电机组控制用、排序用、查表用、照明控制用、位操作用、通用机械用
-
● 1路以太网接口，1路以太网/EtherCAT复用接口；
● 1路RS232接口；1路RS485接口；
● 2路CAN接口；
● 编程软件：CODESYS（编程语言符合IEC61131-3标准）；
● 支持EtherCAT主站功能；
● 可带轴数：24轴；从站数：最大127个EtherCAT从站；
● 在电源供应充足（加扩展电源模块）情况下可扩展IO模块数量最多为32个；其中当扩展模块数量超过16片时，需额外增加一片上述的IO供电扩展模块GC 8012以保证电源供应充足；
● 组态方式为自动组态形式；
● 电源额定DC 24V；容差-15%/+20%；
● 输入电流最大为400mA（总GC-bus电流）；
● 启动电流：约为2.5倍的持续电流；
● 电气隔离为1500V DC；
● EMC测试：Zone B，IEC61131-2；
● 工作温度范围：0℃~+50℃；
● 相对湿度：10%~95%，无凝露；
● 防护等级：IP20；
