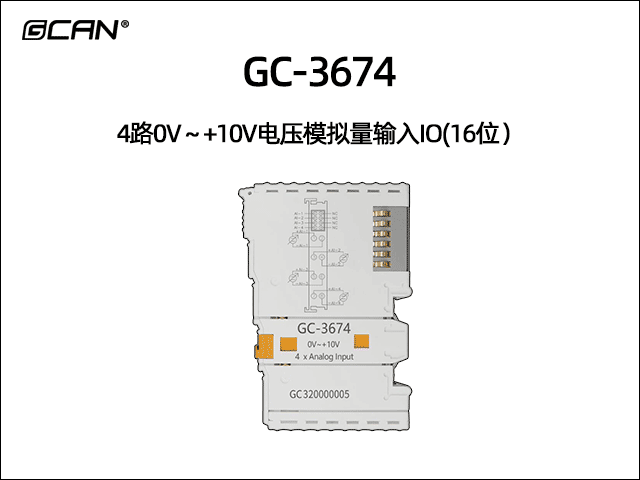

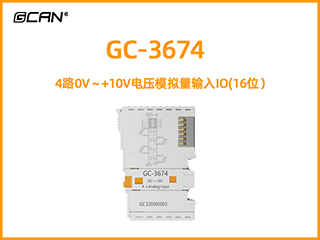

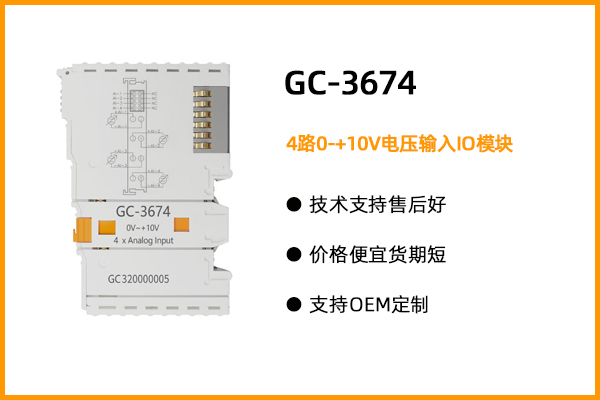

GC-3674型4路0V~+10V电压模拟量输入IO(16位)
- 品牌:
- GCAN
- 型号:
- GC-3674
- 应用:
- 沈阳广成科技GC-3674模块是集成4路0V~+10V模拟量输入通道的I/O模块。该模块可用于实时采集模拟量信号,并将采集到的数值通过内部总线发送给GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。该模块可与其他任何GC系列IO模块搭配使用,实现工业自动化或分布式控制系统中模拟量数据的采集与处理。
-
沈阳广成科技GC-3674模块是集成4路0V~+10V模拟量输入通道的I/O模块。该模块可用于实时采集模拟量信号,并将采集到的数值通过内部总线发送给GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。该模块可与其他任何GC系列IO模块搭配使用,实现工业自动化或分布式控制系统中模拟量数据的采集与处理。
● 输入点数为4个;
● 采集电压范围0V~+10V;
● 内部电阻100 kΩ;
● 测量分辨率为16位;
● 转换时间约3ms;
● 电气隔离为500 Vrms;
● 通过GCAN-PLC-400/510/511或GCAN-IO-8000/8100供电;
● 电流消耗约130mA;
● 过程映像中的位宽输入为4 x 2字节;
● 组态无地址设置,通过总线耦合器或控制器配置;
● 工作温度范围:-40℃~+85℃;
● 尺寸:长100mm*宽69mm*高12mm。
水位控制监测用、水位控制报警用、水流量监测用、水温度监测用、车辆通过探测用、通行信号灯控制用、风速监测用、风车转速监测用、电压监测用、电流监测用、工厂自动化用、远程监控用、数据采集用、智能家居系统用、龙门吊车用、轮胎回收系统用、激光切割机用、轮胎炼油设备用、微波烘干机用、排污泵站用、天然气切割用、天然气加剂设备用、自动打孔机用、自动码砖机用、冲压机用、压滤机用、水箱拉丝机用、拉丝机用、智能扣压机用、大棚恒温系统用、定量装车系统用、薄膜挤出机用、棉花纺织机用、变温空调用、自动化造纸用、供水自动化用、水肥智能灌溉用、水泥生产用、紫外线消毒器用、聚氨酯喷涂机用、纺织机械行业用、起重机行业用、电梯行业用、电力行业用、石化行业用、市政行业用、化工行业用、建筑行业用、机床行业用、塑料行业用、橡胶行业用、汽车行业用、注塑机用、订书机械用、电镀流水线用、圆周运动控制用、直线运动控制用、锅炉控制用、矩阵运算用、函数运算用、逻辑运算用、数据传送用、数据转换用、发电机组控制用、排序用、查表用、照明控制用、位操作用、通用机械用
-
● 输入点数为4个;
● 采集电压范围0V~+10V;
● 内部电阻100 kΩ;
● 测量分辨率为16位;
● 转换时间约3ms;
● 电气隔离为500 Vrms;
● 通过GCAN-PLC-400/510/511或GCAN-IO-8000/8100供电;
● 电流消耗约130mA;
● 过程映像中的位宽输入为4 x 2字节;
● 组态无地址设置,通过总线耦合器或控制器配置;
● 工作温度范围:-40℃~+85℃;
● 尺寸:长100mm*宽69mm*高12mm。- >>>GCAN-PLC产品入门视频:
GCAN-PLC系列产品选型及入门-沈阳广成科技【第一部分】
GCAN-PLC系列产品选型及入门-沈阳广成科技【第二部分】
GCAN-PLC系列产品选型及入门-沈阳广成科技【第三部分】
>>>GCAN-PLC产品功能及应用视频:
OpenPCS软件编程界面及工作窗口简介
CANopenIO设备GCAN8000使用介绍
OpenPCS软件新建工程项目的方法
GCAN-PLC结构及接线方法
使用GCAN-PLC控制多个步进电机实现控制三轴运动平台
GCAN-PLC通过CANopen协议控制多个伺服电机实现基本运动控制
>>>GCAN-PLC例程视频:
PLC跑马灯实验及输入输出例程
CAN收发数据例程(ST)
OpenPCS软件CAN及CANopen通讯例程
串口rs232及rs485例程(LD)
TCP-SERVER例程
串口rs232及485例程(ST)
Modbus_TCP从站例程(ST)
GCAN-PLC,Modbus主+Modbus从站例程(ST)
Modbus_TCP从站例程(LD)
retain掉电数据保持及PID实验例程
Modbus主站例程(ST)-GCAN-PLC系列编程
>>>GCAN-PLC编程实例视频:
广成GCAN-PLC的各类IO模块的介绍及应用编程实例
GCAN-PLC的CAN总线例程介绍及编程实例
GCAN-PLC的串口通信例程介绍及Modbus-RTU协议编程实例
GCAN-PLC的以太网通讯例程介绍与触摸屏链接编程实例
使用GCAN-PLC的多种通信实现不同协议间的转换应用实例
-
沈阳广成科技PLC及IO设备用户手册资料一览
GCAN-301/302组合式可编程逻辑控制器
GCAN-320/321/322组合式可编程逻辑控制器
GCAN-PLC-400组合式可编程逻辑控制器
GCAN-PLC-510组合式可编程逻辑控制器
GCAN-PLC-511组合式可编程逻辑控制器
GCAN-PLC-530组合式可编程逻辑控制器
GCAN-PLC-324一体式可编程逻辑控制器
GCAN-PLC-326一体式可编程逻辑控制器
GCAN-8000组合式CANopen IO耦合器
GCAN-8100组合式modbus IO耦合器
GCAN-8200组合式ethercat IO耦合器
GCAN-8201组合式ethercat IO耦合器
GCAN-8300组合式profinet IO耦合器
GCAN-4032 CANopen 远程IO耦合器
GCAN-4038分布式8模拟量输入通道CANopen IO耦合器
GCAN-4048分布式8热电偶模拟量输入通道CANopen IO耦合器
GCAN-4055分布式8数字量输入8数字量输出通道CANopen IO耦合器
GCAN-4056分布式8数字量输入8数字量输出通道CANopen IO耦合器
GCAN-4057分布式8数字量输入8数字量输出通道CANopen IO耦合器
GCAN-4068分布式8路0-24mA输入型CANopen IO耦合器
GCAN-4128分布式4数字量输入4数字量输出通道CANopen IO耦合器
GCAN-5032 EthererCAT远程IO耦合器
GC-1008型8路PNP型数字量输入IO功能片
GC-1016型16路PNP型数字量输入IO功能片
GC-1018型8路NPN型数字量输入IO功能片
GC-1502型2路计数器输入IO功能片
GC-2008型8路PNP型数字量输入IO功能片
GC-2016型16路PNP型数字量输入IO功能片
GC-2018型8路NPN型数字量输入IO功能片
GC-2204型4路继电器输出IO功能片
GC-2214型4路继电器输出IO功能片
GC-2302型2路PWM输出IO功能片
GC-3604型4路-5V~+5V输入IO功能片
GC-3624型4路-10V~+10V输入IO功能片
GC-3644型4路0~20mA输入IO功能片
GC-3654型4路4~20mA输入IO功能片
GC-3664型4路0V~+5V输入IO功能片
GC-3674型4路0V~+10V输入IO功能片

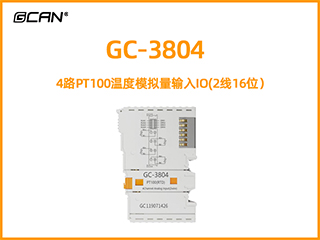

GC-3804型4路PT100输入IO功能片
GC-3814型4路PT1000输入IO功能片
GC-3822型2路PT100输入IO功能片
GC-3832型2路PT1000输入IO功能片
GC-3844型4路K型热电偶输入IO功能片
GC-3854型4路S型热电偶输入IO功能片
GC-3864型4路T型热电偶输入IO功能片
GC-3874型4路J型热电偶输入IO功能片
GC-4602型2路-5V~+5V输出IO功能片
GC-4622型2路-10V~+10V输出IO功能片
GC-4642型2路0~20mA输出IO功能片
GC-4652型2路4~20mA输出IO功能片
GC-4662型2路0V~+5V输出IO功能片
GC-4672型2路0V~+10V输出IO功能片
GC-4674型4路0V~+10V输出IO功能片

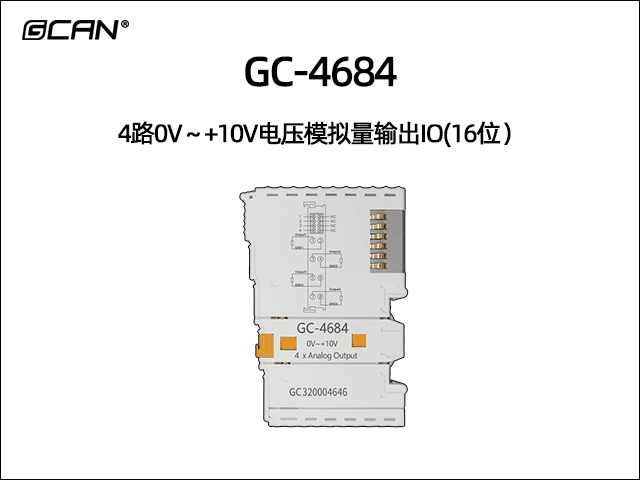

GC-4684型4路0V~+10V输出IO功能片

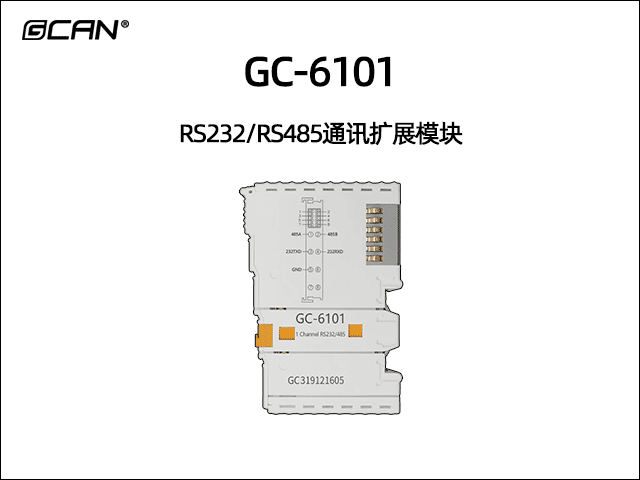

GC-6101型RS232/485通讯扩展功能片
GC-6221型4G通讯扩展功能片

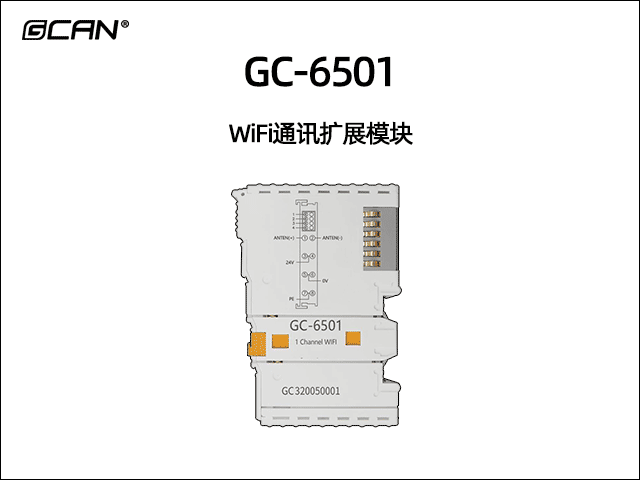

GC-6501型WiFi通讯扩展功能片
