1、功能概述

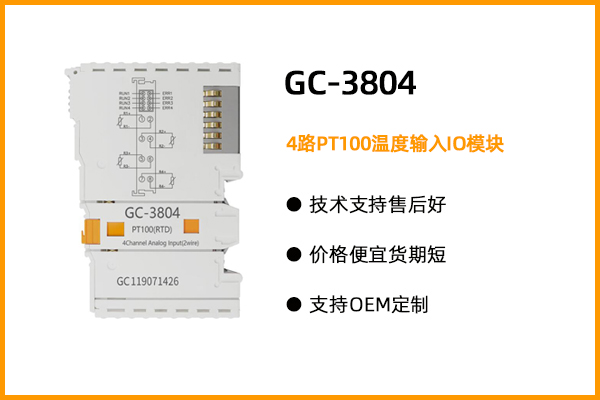

GC‑3804 模块集成 4 路 PT100 温度传感器输入通道。

实时采集温度信息，经内部总线上传至主控模块或耦合器。

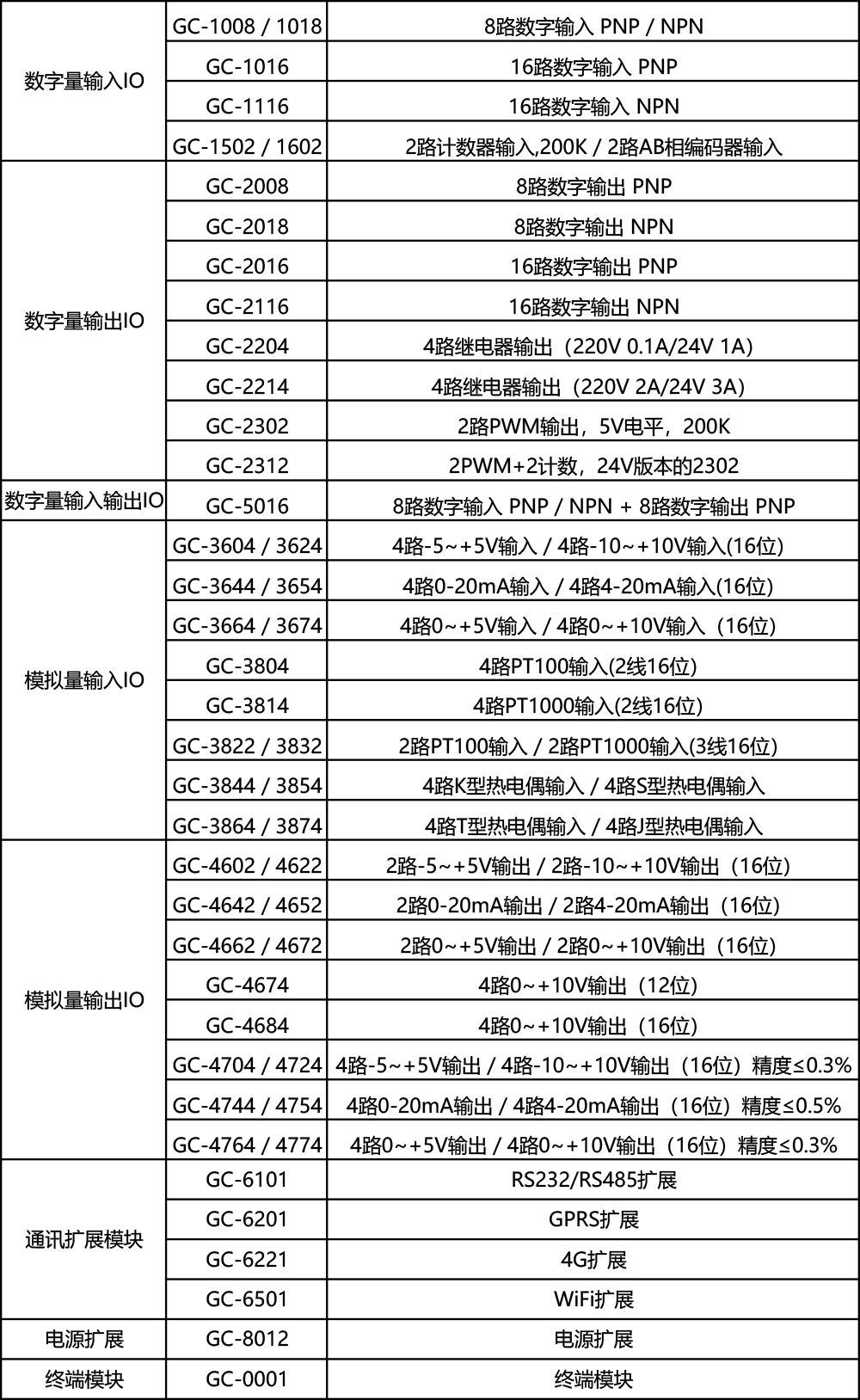

可搭配 GC 系列 IO 模块，实现工业温度数据采集处理。

2、设备参数

●输入点数为4个；
●接线形式采用2线制；
●传感器类型为PT100；
●测量温度范围为-200~+500℃；
●测量分辨率为0.1℃/数位；
●精度：±0.1℃；
●误差（25℃）：±2℃；
●转换时间约为250ms；
●测量电流小于0.5 mA（取决于负载）;
●电气隔离为500 Vrms；
●通过GCAN-PLC-3/4/5系列PLC主控模块或GCAN-8X00系列耦合器供电；
●过程映像中的位宽输入为4 x 2字节；
●组态无地址设置，通过总线耦合器或控制器配置；
●工作温度范围：-40℃~+85℃；
●尺寸：长100mm*宽69mm*高12mm。

3、典型应用

●中小型自动化产线控制：一体式PLC集成度高、体积小巧，可实现产线启停、工位联动及IO监控，编程便捷，性价比高，适配中小型流水线、装配线控制需求。
●智能仓储设备控制：适配分拣机、小型输送线，依托内置总线与通信功能，实现货物分拣、输送精准控制，结构紧凑节省安装空间，调试维护便捷。
●市政及楼宇自控：用于楼宇照明、给排水、通风系统控制，集成电源与IO接口，可实现自动启停、状态监控，适配楼宇分布式控制场景，稳定可靠。
●小型机械设备控制：嵌入雕刻机、小型机床、包装机等设备，替代传统控制模块，实现精准定位、速度调节，简化设备结构，降低开发与运维成本。
●农业自动化控制：应用于温室大棚、灌溉系统，可采集温湿度信号并控制水泵、遮阳帘等设备，集成度高，适配户外小型自动化场景，操作简单。

4、设备应用手册链接

www.gcgd.net/filedownload/2977839

5、设备配置软件

设备配置软件下载链接：https://www.gcan.com.cn/d2ae/8356/b379
