CAN通讯协议怎么看
CAN（Controller Area Network）通讯协议是一种用于实时应用的串行通讯协议总线，特别适用于汽车和工业环境。要理解CAN通讯协议，可以从以下几个方面入手：
（1）基本概念：
CAN协议的核心概念是消息传输。在CAN网络中，设备通过发送和接收消息来进行通信。
每个消息都有一个唯一的标识符（ID），用于在网络中识别消息的优先级和内容。
CAN协议支持两种类型的消息传输：数据帧（Data Frame）和远程帧（Remote Frame）。数据帧用于传输实际的数据，而远程帧用于请求其他设备发送数据。
（2）工作机制：
CAN使用串行数据传输方式，可以高速运行（例如，1Mb/s的速率在40m的双绞线上）。
当CAN总线上的一个节点（站）发送数据时，它以报文形式广播给网络中所有节点。
CAN协议使用一种基于冲突检测的机制来确保消息的可靠传输。当多个设备同时发送消息时，可能会发生冲突，CAN协议通过检测冲突并选择一个优先级最高的消息来解决冲突。
（3）技术细节：
CAN总线电平信号：电压差满足定义的一定范围，就可以认为是显性电平或者隐性电平。
帧类型：包括数据帧、远程帧、错误帧、过载帧和帧间隔。每种帧都有其特定的结构和用途。
位速率：CAN总线可以支持不同的位速率，从低速到高速，以满足不同应用的需求。
错误处理：CAN协议具有强大的错误检测和处理能力，可以检测出产生的任何错误，并通过错误帧进行通知和纠正。
（4）应用领域：
CAN总线广泛应用于汽车业、航空业、工业控制、安全防护等领域。由于其高性能、高可靠性和独特的设计，CAN总线已成为这些领域中不可或缺的通讯方式。
（5）标准化：
CAN总线技术规范（Version 2.0）制定并发布，包括A和B两个部分。其中2.0A给出了CAN报文标准格式，而2.0B给出了标准的和扩展的两种格式。
美国的汽车工程学会SAE在2000年提出了J1939协议，该协议成为了货车和客车中控制器局域网的通用标准。
（6）发展：
随着CAN总线在各个行业和领域的广泛应用，对其的通信格式标准化也提出了更严格的要求。
为了满足汽车控制对实时性和传输消息密度不断增长的需要，传统CAN与时间触发机制相结合产生了TTCAN（Time-Triggered CAN）。

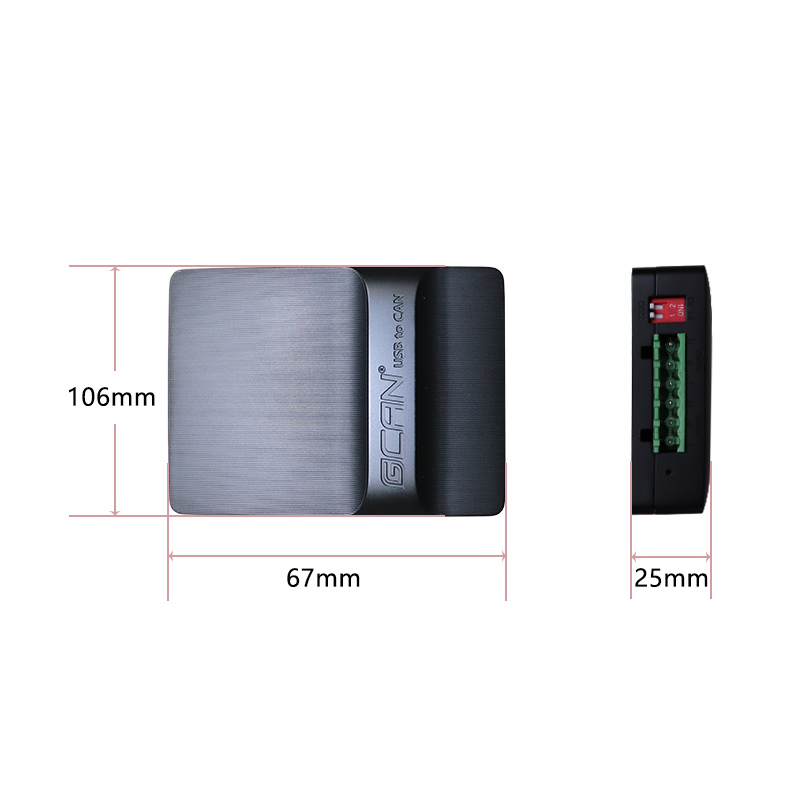

如果您需要进行CAN总线故障检测的USBCAN分析仪，可以打电话13019325660找我。
晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
