广成科技 can/光纤转换器 产品介绍

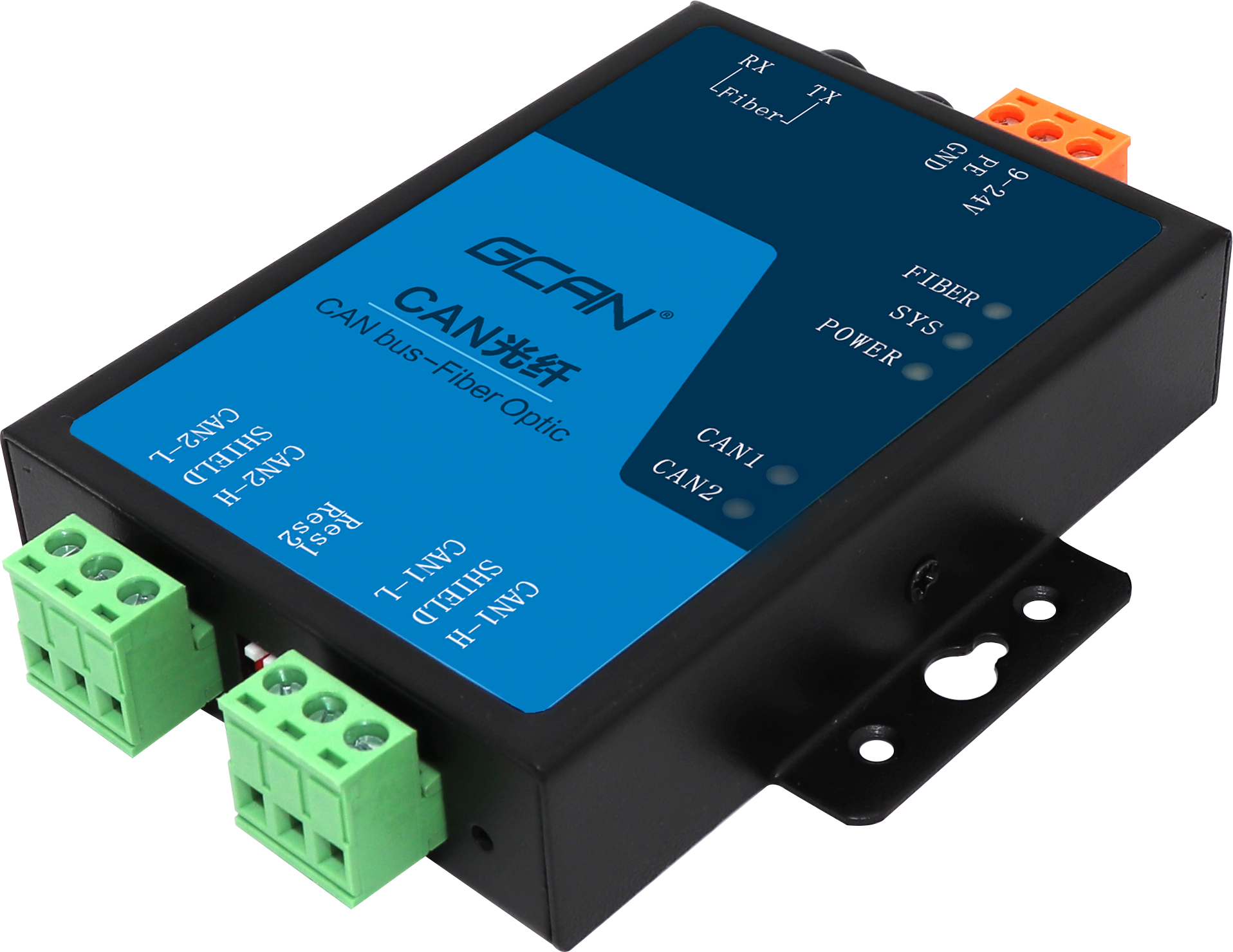

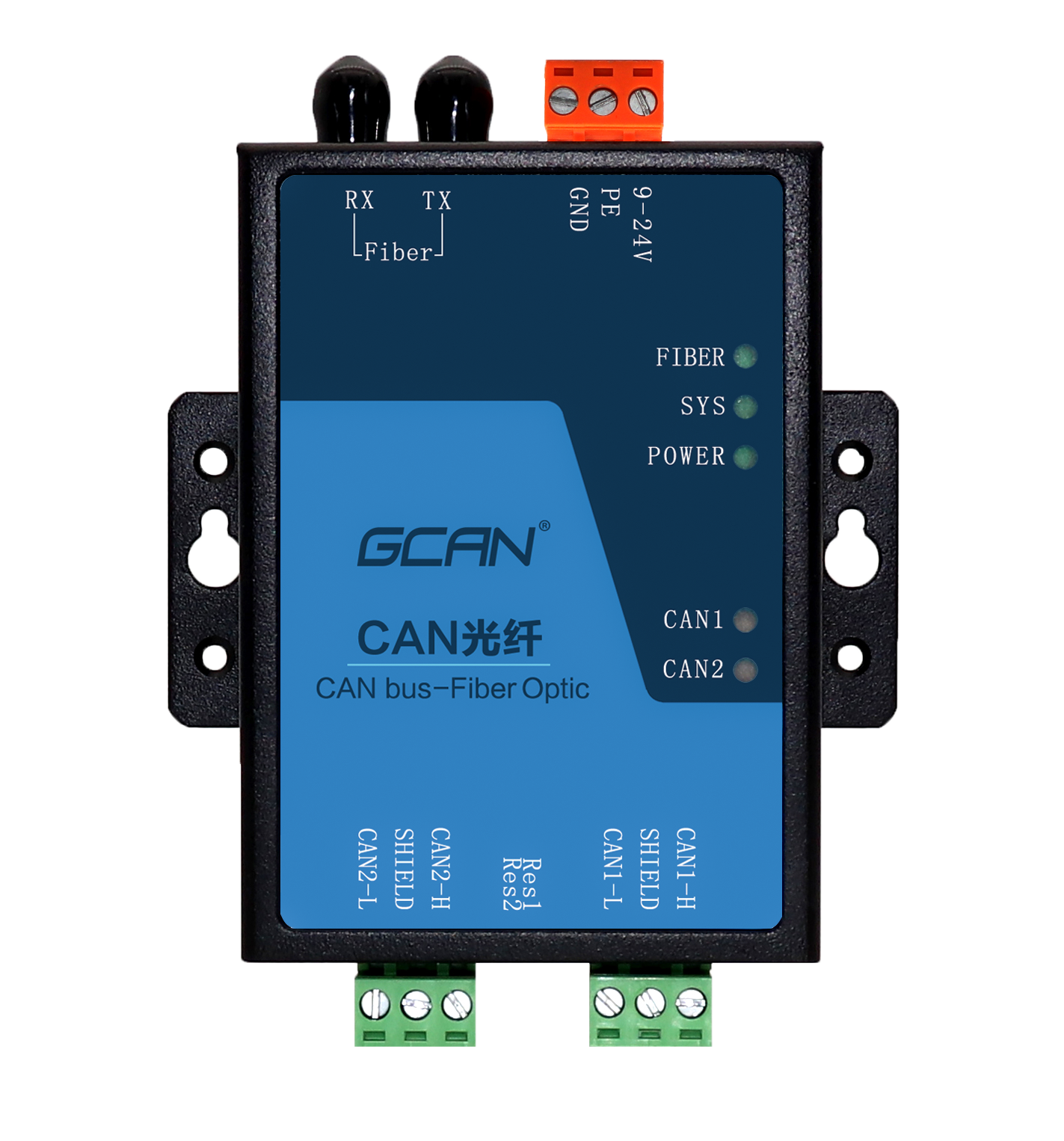

  沈阳广成科技有限公司GCAN-208系列模块是集成1路(或2路)标准光纤接口(单模、多模,SC、ST可选)、2路(或1路)标准CAN总线接口的工业级CAN总线转光纤转换器。

  GCAN-208系列模块可以将CAN总线数据转换成光信号通过光纤传输。通过成对使用GCAN-208系列模块,用户可以轻松的延长CAN总线通信距离、有效的消除长距离通信干扰,可以防止总线受到电磁干扰、地环干扰、雷击等对总线和设备造成的损坏。

  GCAN-208系列模块可将CAN总线数据透明、无损的转换成光信号,再将光信号透明、无损的解析成CAN总线数据。广成科技使用独有的总线信号转换技术,可将CAN数据与光信号之间的转换时间做到微秒级,这样就保证了通信的实时性,所以GCAN-208可支持任何CAN总线通信协议如:CANopen、SAEJ1939、DeviceNet、NMEA2000等等。

  GCAN-208-1模块独特的双通道设备可以同时延长两条CAN总线的通信距离,GCAN-208-2模块具有两套光纤接口,可用于级联。该系列模块是工业总线改造、长距离通信、隔离总线干扰的关键性工具,模块的CAN总线接口已集成隔离保护模块,使其避免由于瞬间的过压过流而对模块造成损坏,同时该模块具有体积小巧、即插即用等特点,也是现有系统集成的选择。

  硬件特点

  1、高速的32位工业级处理器;

  2、内嵌硬件看门狗定时器;

  3、使用外接电源供电(DC+9~24V,50mA);

  4、静电放电抗扰度等级:接触放电±2KV,空气放电±15KV;

  5、电快速瞬变脉冲群抗扰度等级:±1KV;

  6、浪涌抗扰度等级:±1KV;

  7、工作温度范围:-40℃~+85℃;

  8、工作湿度范围:5%~95%RH无凝露;

  CAN属性

  (1)集成2路(或1路)CAN-Bus接口,使用端子接线方式;

  (2)CAN-Bus信号包括:CAN_H、CAN_L、CAN_GND;

  (3)CAN总线自带120Ω终端电阻,可通过拨码开关选择;

  (4)CAN-Bus支持CAN2.0A和CAN2.0B帧格式,符合ISO/DIS11898规范;

  (5)CAN-Bus通讯波特率在5Kbps~1Mbps之间可通过拨码开关配置;

  (6)CAN-Bus接口采用电气隔离,隔离模块绝缘电压:DC1500V;

  (7)每通道吞吐量:8000fps/秒;

  光纤属性

  1、光纤接口SC、ST可选;

  2、光纤传输模式单模、多模可选;

  典型应用

  (1)CAN总线通信改造;

  (2)CAN总线跨海远距离通信;

  (3)风机等强干扰地区CAN总线防干扰改造;

  (4)主控室与楼宇间长距离通信;

  (5)消防报警系统联网;​

  (6)远距离分布式通信系统。

  常见问题

  1.是否一定需要使用120Ω终端匹配电阻?

  建议120Ω终端匹配电阻用于吸收端点反射,提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路,否则无法进行自发自收测试。GCAN-208系列模块内部未集成120Ω的终端电阻。

  2.能否在一条CAN总线上安装多块GCAN-208系列模块?

  由于CAN总线结构特点,一条总线上可以连接多个CAN节点,所以在不影响总线的前提下,一条CAN总线允许安装多块CAN转光纤模块,实际数量与CAN总线节点数有关。

  3.GCAN-208系列模块的数据转换率是多少?

  GCAN-208系列模块的单一CAN通道支持8000fps的CAN总线数据转换,这里提到的帧是指标准帧8个数据的数据帧,如果是小于8字节数据或者远程帧可能会更快。

  4.为何Fiber、CAN指示灯不亮?

  只有当光纤或CAN端有数据传输且模块正处于数据转换中,Fiber、CAN指示灯才会亮起。

  5.GCAN-208系列模块的通讯波特率如何设置?

  通过模块内部的拨码开关可以设置一组常用的波特率的值,若要使用其他的波特率,请与广成科技有限公司相关人员联系。

  6.系统进入待机或睡眠状态是否影响接收?

会有影响。这时所有处理将停止,可能导致硬件接收缓冲溢出错误。若有程序打开设备将尝试阻止系统进入待机或睡眠状态,从而保证系统正常工作。使用GCAN-208系列模块时,请禁止系统的待机和睡眠功能。

如果你还有更多的需求,想要定制或者代理本产品的话,请前往沈阳广成科技官网进行具体的咨询,工程师将给您最为满意的答复和指导。
