光纤转CAN转换器如何查看当前设备波特率

当你拿到一个光纤转CAN转换器,如何能查看当前设备的波特率呢,今天小编就跟大家一起来分享一下光纤转CAN转换器是如何查看当前设备波特率,下面跟着小编一起来了解一下吧!

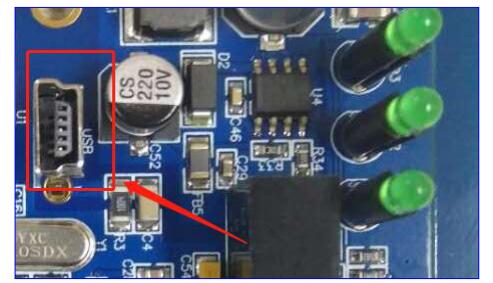

当我们需要知道当前光纤转CAN转换器使用的波特率的值时,先打开设备外壳(拧开两侧黑色螺丝即可)然后用 USB 线将设备的 USB 口和电脑连接上,USB 口为 USB-MINI口,如下图所示:

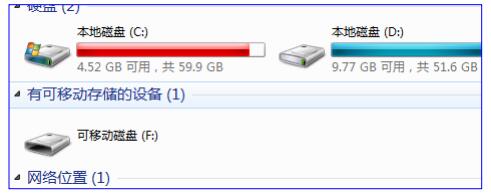

此时电脑会出现一个可移动磁盘,如图所示:

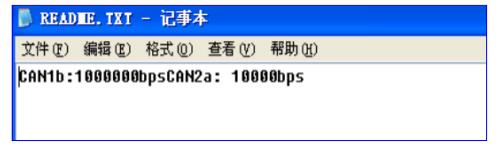

打开磁盘,里面会出现一个记事本文件,文件里面显示的就是当前 CAN 通道的波特率的值。



其中,“CAN1b”中 CAN1 代表 CAN1 通道,b 代表光纤转CAN转换器是通过自动识别的方式配置的波特率。“CAN2a”中 CAN2 代表 CAN2 通道,a 代表的是设备通过配置拨码开关的方式配置的波特率

注意:

1、可移动磁盘中的记事本文件是只读文件,只能查看,无法手动修改此文件中的数值去实现改变设备的波特率

2、GCAN-208-1光纤转CAN转换器具有两条独立的 CAN 总线,自动识别时会先从 CAN1 开始识别,CAN1 识别结束后再识别 CAN2。如果 CAN 灯一直是红色且不闪,说明没有识别成功,此时需要检查接线及终端电阻是否正确。识别失败后模块重新上电会自动采用拨码开关的波特率的值。
恢复出厂设置(清除设备自动识别记录):只将设备上电,然后按住复位键待 CAN 灯亮红且频闪,使设备空载识别。待 CAN 通道全部识别失败,重新上电,即恢复出厂设置。

以上就是小编给大家介绍的关于光纤转CAN转换器如何查看当前设备波特率的步骤详解,如果您想了解更多的光纤转CAN转换器产品信息,欢迎点击下方产品链接进行查看,您也可以直接拨打在线工程师电话进行咨询!
