CAN总线上出现错误帧的原因是什么？怎么解决？
CAN总线上出现错误帧是常见但必须解决的问题。错误帧是总线机制中节点主动报错、保证数据一致性的方式。其成因与解决方案如下：
一、主要原因
物理层问题（最常见）
接线与连接：线缆断裂、接触不良、CAN_H/CAN_L反接。
终端电阻：缺少或阻值不匹配（非120Ω）、拓扑错误导致多个电阻。
电磁干扰：布线靠近强干扰源、屏蔽层损坏或未接地。
节点硬件故障
某个ECU的CAN控制器或收发器损坏，持续发送错误位，成为“破坏性”节点。
配置与协议问题
波特率不匹配：总线上任意两个节点的通信速率不一致。
软件逻辑错误：节点程序存在bug，发送了不符合协议格式的报文。
二、解决思路与步骤
遵循“从全局到局部，从硬件到软件”的排查原则。
基础检查与隔离定位
断电测量电阻：在总线断电状态下，测量CAN_H与CAN_L间的电阻。理想情况下，两个120Ω终端电阻并联后应为60Ω。阻值过大（如＞120Ω）说明终端缺失；过小（如＜50Ω）说明有节点损坏或电阻过多。
隔离法定位故障节点：依次拔掉总线上的节点（先断电！），每拔掉一个就上电检查错误是否消失。若拔掉某个节点后总线恢复正常，则该节点就是故障源。

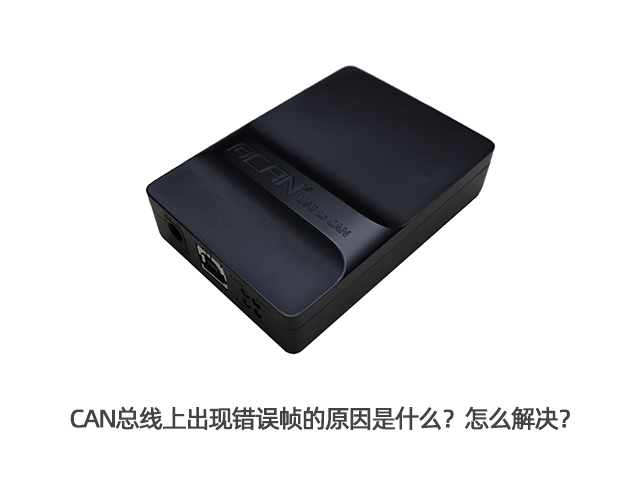

使用CAN盒进行深度诊断
监听与统计：利用CAN盒连接总线，监听所有流量。工具能直接显示错误帧的类型（格式错误、位错误、应答错误等）和错误计数器，快速锁定持续报错的节点ID。
检查波形：使用示波器测量CAN_H与CAN_L的差分波形。正常波形应清晰、陡峭。如果波形出现毛刺、振铃或幅值异常，说明物理层存在问题。
针对性解决方案
解决物理层问题：确保使用双绞线，首尾接120Ω终端电阻，屏蔽层单点接地，布线远离干扰源。
更换故障节点：通过隔离法定位的硬件故障节点，需维修或更换。
检查配置一致性：确保总线上所有节点的波特率、采样点等参数完全一致。
更新软件：排查并修复特定节点的应用程序逻辑错误。
