广成科技PLC储能行业案例分享

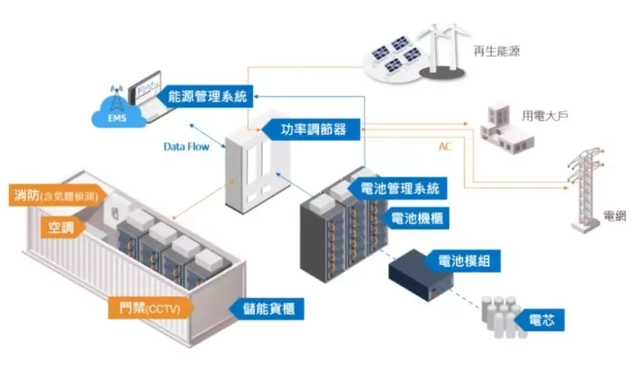

我们知道,一般储能系统大体是由:电池模组(Pack)、电池管理系统(BMS)、功率调节器(PCS)、能源管理系统(EMS)、储能系统及系统整合(SI),五部分组成的,其中:
(1)电池管理系统(BMS)用于在给电池充放电期间,实时检查每颗电池芯的各种状态,并尽量维持电池芯之间的平衡。
(2)功率调节器(PCS)连接电池与电网,它可以将充放电双向转换,需要连接电池管理系统和能源管理系统(EMS)间的各种通讯。
(3)能源管理系统(EMS)是涵盖控制器的整套监控系统,除管理功率调节器(PCS)何时充放电,还包含监视电池储存的环境温湿度、消防系统、门禁系统等,相当于储能系统的大脑。

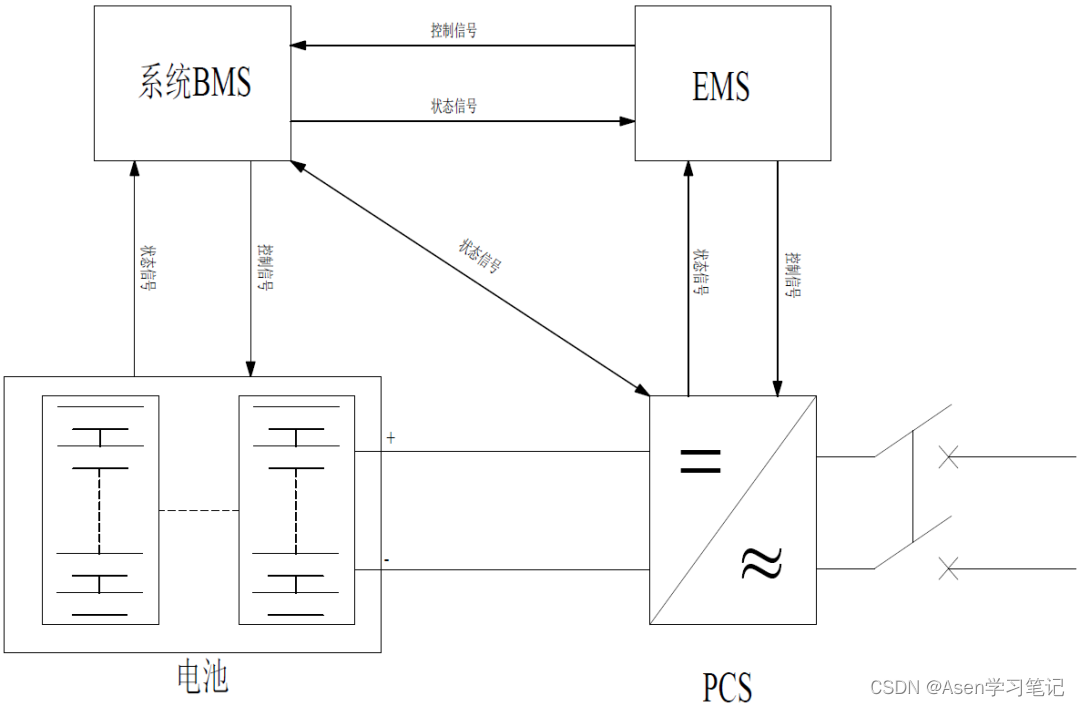

电池管理系统(BMS)、功率调节器(PCS)、能源管理系统(EMS)共同组成了一套完善的电池充放电管控系统,其内部之间一般使用CAN总线用于各种信息的交互。
储能系统及系统整合(SI),作为整个系统的上位机部分,用户往往需要的是客制化设计,毕竟每个需要储能系统的应用场景都不同,因此我们需要一个上位机系统来将整套储能系统组态起来。上位机系统与能源管理系统(EMS)通过网络进行通信,因此就要求能源管理系统(EMS)同时具备CAN总线通信和联网上云的能力,同时,如果现场设备有使用RS485或RS232通信的设备,由于在设计时要考虑恶劣环境对系统的干扰,因此往往需要使用独立的RS485或RS232接口一对一连接,以避免因为一个模块的故障导致整个系统故障。综上,能源管理系统(EMS)需要具备多种多数量的总线通信能力或使用外接辅助控制器以实现承上启下的功能。
如您使用外接辅助控制器的方式,广成科技GCAN-PLC-511(PLC主控模块:1路以太网+1路RS485+1路RS232+2路CAN总线)搭配GC-6101(扩展模块:RS232/485)是一种非常适合的选择。GCAN-PLC-511是使用codesys软件编程的PLC控制器,其自身带有多种总线接口,并可最多扩展5个GC-6101模块,足以应对现场多种总线通信的场合。如用户想要使用GCAN-PLC-511模块连接云服务器,可使用PLC自带的以太网接口或选择扩展WiFi、4G的方式,通过MQTT协议连接云平台。
如果您需要支持codesys编程的PLC,可以打电话13019325660找我。
晚上,我们“广成工控”直播间也会聊相关内容,欢迎观看。
(1)电池管理系统(BMS)用于在给电池充放电期间,实时检查每颗电池芯的各种状态,并尽量维持电池芯之间的平衡。
(2)功率调节器(PCS)连接电池与电网,它可以将充放电双向转换,需要连接电池管理系统和能源管理系统(EMS)间的各种通讯。
(3)能源管理系统(EMS)是涵盖控制器的整套监控系统,除管理功率调节器(PCS)何时充放电,还包含监视电池储存的环境温湿度、消防系统、门禁系统等,相当于储能系统的大脑。
电池管理系统(BMS)、功率调节器(PCS)、能源管理系统(EMS)共同组成了一套完善的电池充放电管控系统,其内部之间一般使用CAN总线用于各种信息的交互。

储能系统及系统整合(SI),作为整个系统的上位机部分,用户往往需要的是客制化设计,毕竟每个需要储能系统的应用场景都不同,因此我们需要一个上位机系统来将整套储能系统组态起来。上位机系统与能源管理系统(EMS)通过网络进行通信,因此就要求能源管理系统(EMS)同时具备CAN总线通信和联网上云的能力,同时,如果现场设备有使用RS485或RS232通信的设备,由于在设计时要考虑恶劣环境对系统的干扰,因此往往需要使用独立的RS485或RS232接口一对一连接,以避免因为一个模块的故障导致整个系统故障。综上,能源管理系统(EMS)需要具备多种多数量的总线通信能力或使用外接辅助控制器以实现承上启下的功能。
如您使用外接辅助控制器的方式,广成科技GCAN-PLC-511(PLC主控模块:1路以太网+1路RS485+1路RS232+2路CAN总线)搭配GC-6101(扩展模块:RS232/485)是一种非常适合的选择。GCAN-PLC-511是使用codesys软件编程的PLC控制器,其自身带有多种总线接口,并可最多扩展5个GC-6101模块,足以应对现场多种总线通信的场合。如用户想要使用GCAN-PLC-511模块连接云服务器,可使用PLC自带的以太网接口或选择扩展WiFi、4G的方式,通过MQTT协议连接云平台。

如果您需要支持codesys编程的PLC,可以打电话13019325660找我。
晚上,我们“广成工控”直播间也会聊相关内容,欢迎观看。
