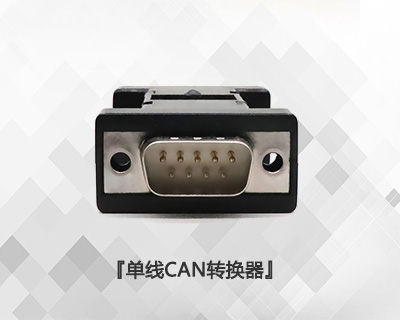

单线CAN转换器

  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
  • 单线CAN转换器
品牌:
广成科技
型号:
单线CAN转换器
应用:
●对单线CAN调试分析
●双线CAN扩展支持单线CAN
点击购买
  •         单线CAN网络是指只使用一条CAN信号线即可进行CAN通讯的网络(普通告诉CAN网络使用两条差分信号线:CAN_H、CAN_L)。单线CAN技术被广泛应用于机动车辆,由于汽车车身可以作为总线的“地”,因此单线CAN可以使用一条数据线连接车内各个通信模块,从而大量减少了布线的开销。但是总线的最大传输速度,要大大低于高速CAN总线。

      使用CAN-SW单线CAN转换器,可以将我公司USB-CAN设备连接至单线CAN网络(SAE J2411)。CAN-SW模块专为我公司DB9接口CAN卡设计,使用DB9接口公对母的连接方式,可以快速将CAN卡与CAN-SW连接,接入单线CAN网络。

      此型号单线CAN转换器需搭配我公司DB9接口CAN卡使用,如:USBCAN-I Pro USBCAN-I Mini


        普通CAN接口支持 CAN2.0A/B 协议,符合 ISO/DIS11898 规范;

        单线CAN支持低速33.33K、高速83.33K波特率;

        即插即用,无需配置;

        采用电气隔离,隔离模块绝缘电压:DC 1000V;

        体积小巧,即插即用;

        工作温度范围:-40℃~+70℃;

        单线CAN端 +5V 150mA输出可选;

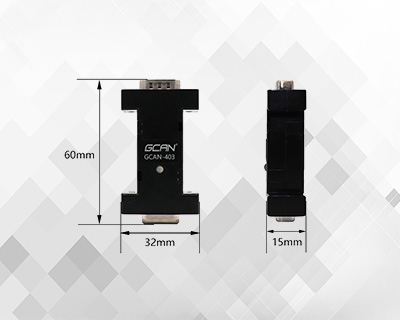

        尺寸:(长)63mm * (宽)34mm * (高)19mm。


      CAN-SW作为我公司DB9接口CAN卡附加模块,可以直接与DB9接口CAN卡连接。
    CAN-SW

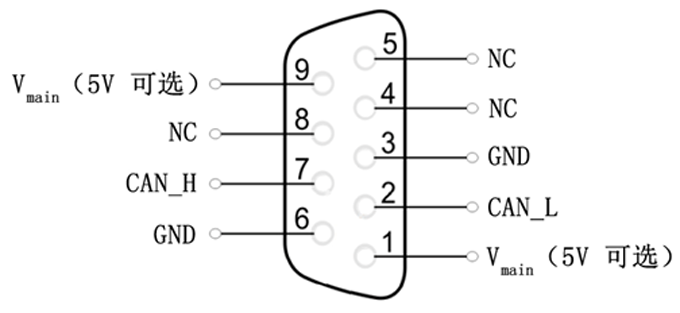

      图1 普通CAN端DB9接口定义(母头)
    CAN-SW

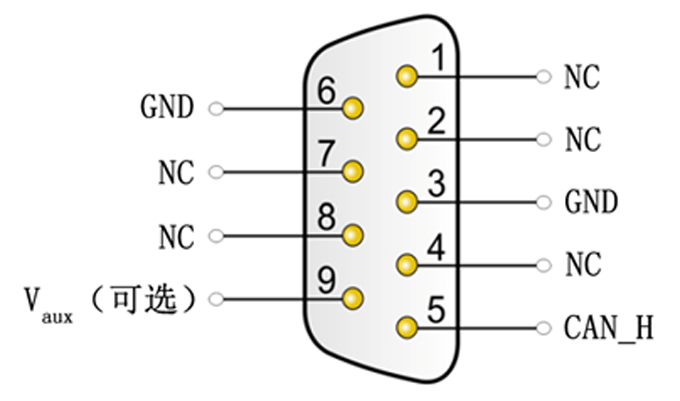

      图2 单线CAN端DB9接口定义(公头)

      可选供电电压Vmain

      CAN-SW并不需要额外提供电源供电,与我公司DB9接口设备同时使用即可正常工作。单线CAN端可提供+5V 150mA电源可供用户选择是否需要,电源来自电脑USB端,如发生短路,会造成电脑USB保护,CAN设备无法正常工作。

      普通CAN端终端电阻

      普通CAN端在CAN_H、CAN_L之间没有集成120Ω终端电阻,如需终端电阻需用户自行外接。

      单线CAN接地

      单线CAN端GND引脚必须严格接地,在机动车上,往往要接到车身上。

      单线CAN终端电阻

      在CAN-SW的单线CAN端,CAN_H与GND是高阻状态。单线CAN规范中并没有定义需要外接终端电阻。


      单线CAN运行模式

      CAN-SW模块支持2种不同的单线CAN模式——正常模式(33.33Kbit/s)、高速模式(83.33Kbit/s)。两种模式之间无需选择开关即可自动切换。

      正常模式:

      这种模式用于正常操作,CAN比特率为33.33Kbit/s,单线CAN输出端有信号波形,可以控制电压转换速度及上升沿和下降沿,这样可以保障EM辐射的最小化。

      高速模式:

      CAN-SW支持83.33Kbit/s的高速模式,以便于使用软件进行数据诊断。跟正常模式相比,总线数据传输速度更快,因此EMC性能相比正常模式有所降低。

      高速模式仅应用于特殊情况,而不是单线CAN的常规状态。

      CAN总线波特率

      当用户使用CAN-SW转换器时,必须保证普通CAN端的波特率与单线CAN端保持一致。最普遍的单线CAN波特率:33.33Kbit/s、83.33Kbit/s。


        对单线CAN调试分析

        双线CAN扩展支持单线CAN

  •   单线CAN运行模式

      CAN-SW模块支持2种不同的单线CAN模式——正常模式(33.33Kbit/s)、高速模式(83.33Kbit/s)。两种模式之间无需选择开关即可自动切换。

      正常模式:

      这种模式用于正常操作,CAN比特率为33.33Kbit/s,单线CAN输出端有信号波形,可以控制电压转换速度及上升沿和下降沿,这样可以保障EM辐射的最小化。

      高速模式:

      CAN-SW支持83.33Kbit/s的高速模式,以便于使用软件进行数据诊断。跟正常模式相比,总线数据传输速度更快,因此EMC性能相比正常模式有所降低。

      高速模式仅应用于特殊情况,而不是单线CAN的常规状态。

      CAN总线波特率

      当用户使用CAN-SW转换器时,必须保证普通CAN端的波特率与单线CAN端保持一致。最普遍的单线CAN波特率:33.33Kbit/s、83.33Kbit/s。
  • 电源
    电压输出  +5V 150mA  PIN9引脚  可选
    普通CAN规格
    CAN标准  ISO 11898
    CAN2.0ACAN2.0B
    连接方式  DB9母头,9pin,引脚分配符合CiA102规则
    终端电阻  无内置,如需请外接或定制
    波特率  10Kbit/s~1Mbit/s
    单线CAN规格
    CAN标准  SAE J2411
    连接方式  DB9公头,9pin
    终端电阻  高阻,标准无说明
    波特率  33.33Kbit/s83.33Kbit/s
    外观尺寸
    外形尺寸  63mm*34mm*19mm(长*宽*高)
    重量  26g
    运行环境
    工作温度  -40~+70℃
    存储温度  -40~+85℃
    湿度  15%~90% RH,无凝露
    EMC EN 55024:2011-09
    EN 55022:2011-12
    防护等级  IP20

  •   所有商品7天无理由退换货。

      所有商品质量问题,一年内免费换新机。

      每套售出产品都会提供专业工程师QQ,全国免费400统一售后电话为您随时提供技术支持。

    售后服务
  • 需要更多资料请向客服人员索要


    CAN-SW单线CAN转换器 用户手册(点击查看)
