USB转CAN模块
- 品牌：
- 广成科技
- 型号：

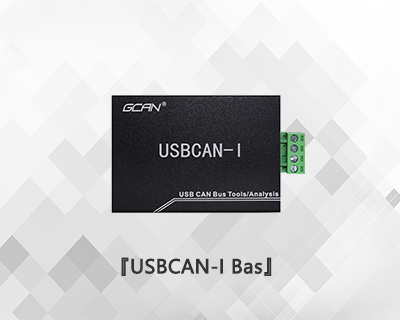

- USBCAN-I Bas
- 应用：
- ●在线学生做CAN总线学习和研发 ●企业事业研发中心项目涉及到CAN总线通信 ●可用于调试、测试或配套CAN总线器件 ●调试CAN总线变频器、变流器、伺服驱动等 ●替代进口设备原厂家的USBCAN设备 在线工程师电话：15712411229
-
<汽车电子专用产品>点击下方图片了解详情USBCAN系列CAN接口卡是兼容USB2.0全速规范的，带有1~2路CAN接口的高性能CAN接口卡。采用该接口卡，PC机可以通过USB总线连接至CAN网络，进行车辆、煤矿、实验室、工业控制、智能小区等CAN网络领域中的数据采集与数据处理。
USBCAN系列接口卡是CAN产品开发、CAN数据分析的强大工具，支持车载协议解析；同时，具有体积小、即插即用等特点，也是便携式系统用户的最佳选择。接口卡上自带电气隔离模块，使其避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
本产品配有可在Win2000/XP/WIN7/WIN8、各种Linux等操作系统下工作的驱动程序，并包含详细的应用例程，并且提供个性化定制服务。

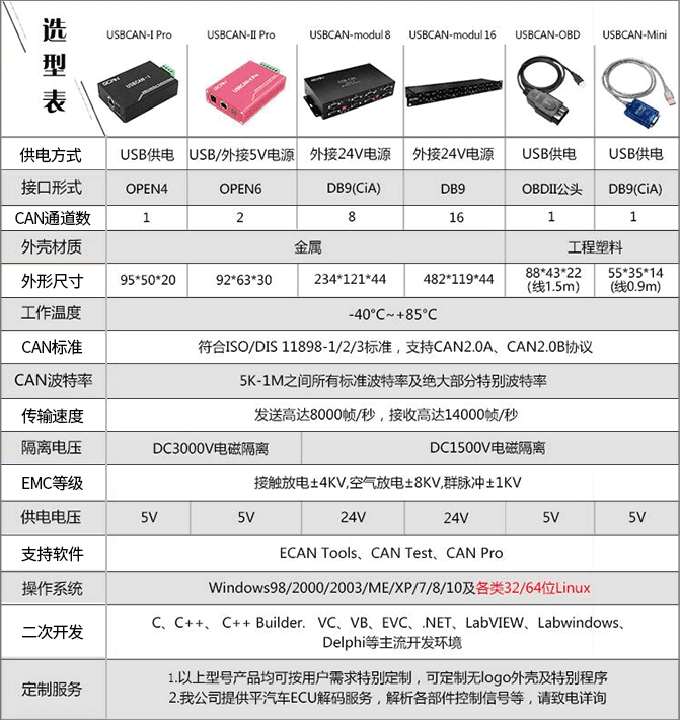

产品选型表
第四代USB转CAN卡（适配器）可实现总线双向数据传输，专用的工业级高速32位CPU，接收和发送速度大于8000帧/秒（就是在can总线波特率达到最大1M的时候，总线满发的数据帧不丢失）。
符合ISO 11898标准，支持CAN 2.0A/B，标准帧/扩展帧/数据帧/远程帧。
嵌入式实时操作系统，硬实时时钟精度达到1us。

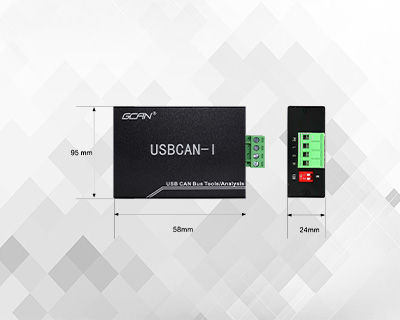

银行卡大小纯铝合金外壳，稳定抗干扰，端子接头，方便调试。
工业级主芯片，CAN端磁耦隔离，隔离总线上的高压共模信号，提高运行稳定性，增加使用寿命。
3×24小时满负荷收发测试，不丢帧。
增加GND和PE接口，在环境干扰比较严重，干扰总线数据时接上可提高稳定性。
产品驱动通过微软数字签名认证，可以在win 98/xp/2000/2003/7/8 等32/64位操作系统上使用。
即插即用，适合现场调试分析，检测网络状态。
ECAN TOOLS软件主要功能概述：
ECAN Tools软件是我公司自主开发的调试软件，通过软件可以快速进行CAN总线数据收发，实现PC到CAN2.0A和CAN2.0B（包括标准帧、扩展帧、数据帧、远程帧）的双向通讯。
两种发送界面——普通模式或列表模式，用户可根据自己的习惯选择使用
（1）普通发送模式
普通发送模式非常直观，所有设置选项均在主界面中，可直接设置。

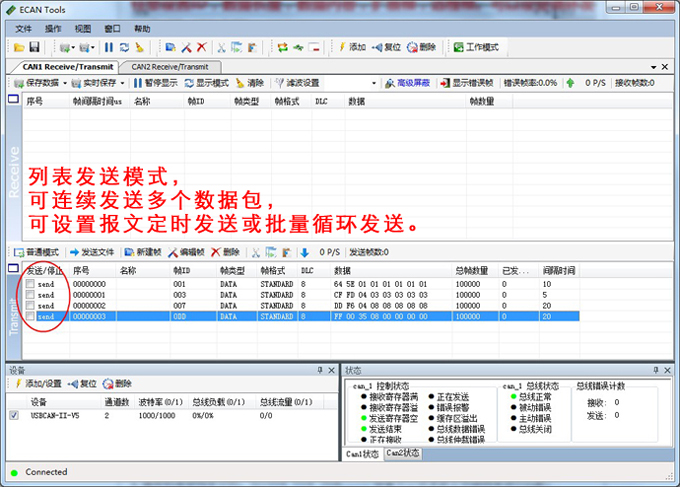

（2）列表发送模式
列表发送模式可以将CAN帧添加到发送列表中，发送列表可同时发送多条不同的报文，并可循环发送，列表可保存到本地并可加载。此功能适用于同时调试多个CAN节点，或需要按时序发送数据。
波特率自动识别功能
软件可以自动识别波特率，当用户在不知道总线波特率的时候，自动识别波特率功能会对用户有极大的帮助。识别波特率分为两种模式：标准波特率识别（通用波特率如1000K、800K、500K等）、全范围波特率识别（设置识别范围，全面匹配）
总线分析功能
软件自带总线分析功能，当遇到总线连接错误时，可以很直观的帮用户分析CAN总线干扰和测试CAN总线状态。
（1）CAN控制器内部FIFO溢出：某一段时间内的总线报文过于密集，导致USBCAN来不及接收，发生报文丢失。
（2）CAN控制器错误报警：总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。
（3）CAN控制器消极错误：总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。
（4）CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。
（5）CAN控制器总线错误：总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。
（6）CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖最早的报文。
可以接收总线上的错误帧，指示错误帧类型，统计错误帧率，便于用户分析总线状态并快速定位发送错误帧的节点。
智能中继功能、智能脱机模式。（仅USBCAN-II Pro 支持此功能）
(1)可以作为一个CAN网桥使用，实现2路CAN通道的数据在相同或不同波特率下实时高速交换。可设置接收到特定帧数据后更改内容转发，可设置硬件脱机模式。
(2)可以作为一个CAN总线接力器使用。可以延长can总线距离，降低CAN总线电缆的截面积，节约CAN电缆的成本，同时增加了CAN总线节点的最大数目，增加CAN总线的负载能力。
(3) 提高了CAN总线的通信可靠性。当网络出现故障时,一般只影响个别子网段。
(4) 启用中继功能对初始化参数进行设置,可以过滤报文,减轻CAN总线负担，从而大大降低目标网络的受干扰程度。
(5)脱机模式中，可以自己编辑哪些ID的数据要转发到另一个CAN口,可以设置根据ID触发数据转换，可以替换转发帧ID及相对应的数据，可以设置循环时间，发送次数，等待时间。用户可以用记事本自行编辑，即使不会编程的用户，只要会使用记事本，即可把它变成一台超级强大的智能离线转换设备。
智能多段滤波功能
智能滤波功能不再需要计算复杂的屏蔽码和验证码，只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200，那么只需在滤波设置界面输入100-200，则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。
总线监听模式
可以设置USBCAN只听模式，在这种模式下，设备只是接收can总线上的数据，不向总线发送回应数据包，适合于在正在运行的系统中，截获总线数据进行分析。
实时数据统计显示功能
可以按如下统计规则，将接收到的数据实时分类显示，此功能非常便于将相同的帧合并到一起显示，便于数据分析，数据处理。
总线数据保存及录播功能
可将列表中的数据（实时）保存到电脑，可以有多种保存格式：文本文件（.txt）数据直观便于携带；二进制文件可以满足用户的特殊需求；批处理文件（.CAN）可以修改后发送回总线上；Excel文件可以使用excel打开，便于数据处理。
保存成批处理格式的文件后，可以通过记事本打开，用户可以自行编辑记事本中的帧内容，保存后可以在软件中点击“发送文件”，选择批处理文件就可以将批处理文件发送出去，发送的内容可以手动单帧发送和循环发送。
文件发送功能
可以通过CAN总线，对目标设备的芯片中发送数据。用户可通过此功能自行开发程序烧录（升级）软件，包括：bootloader、刷写ECU、BMS系统升级等。
高级屏蔽功能
软件接收可以屏蔽指定的帧数据。可以将接收到的数据按帧ID归类后合并显示在左侧的待屏蔽列表中，从左边的列表中选择您需要屏蔽的帧ID，点击向右箭头即可将选中的帧ID添加到屏蔽列表中，软件将自动屏蔽所有在右侧列表中所有以此帧ID开头的所有数据，屏蔽列表可以设置多条。此功能非常便于汽车CAN数据抓取，可以屏蔽怠速状态下的所有数据后直观的看到新增加的数据，用于判断数据作用。
CAN Test软件主要功能概述：

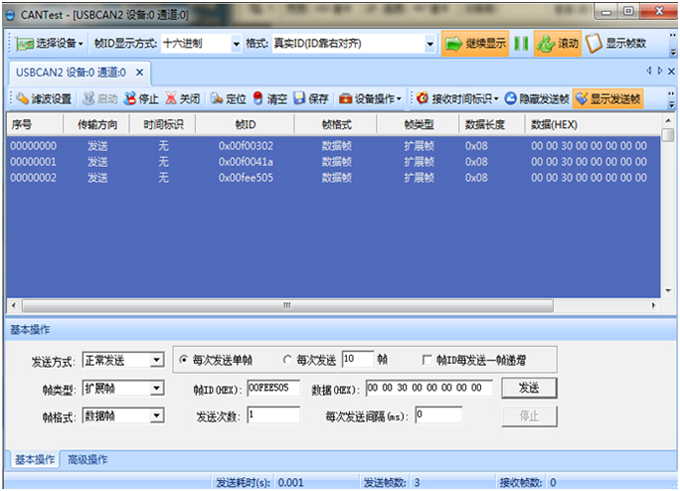

如果您习惯于使用周立功CAN Test软件，使用我们的设备可以让您继续使用CAN Test。
CAN Test核心功能——DBC解析
CAN Test软件针对汽车电子开发、测试、维护的用户，推出DBC解析功能。使用此功能可以对汽车有关的J1939协议中的通用部分做详细解析，如解析OBD CAN数据中发动机转速、国内充电桩协议等。
CAN Pro软件简述（Bas版不支持）
软件核心功能——CAN高层协议解析
可对CAN高层协议进行解析，CANOpen、DeviceNet、SAE J1939、ICAN等。可配置并解析自定义协议。

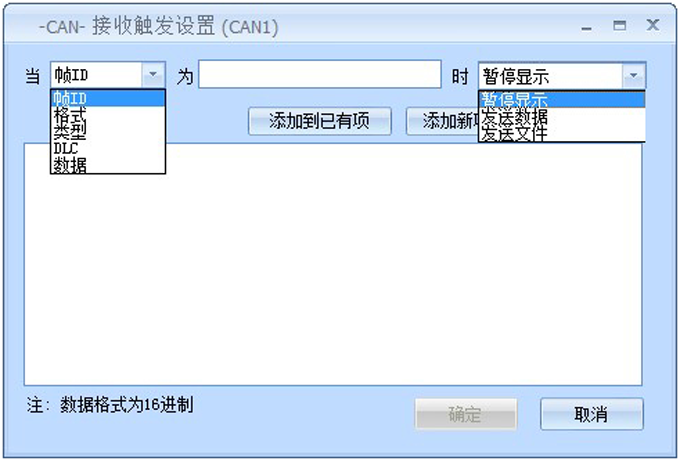

数据触发功能
可设定触发条件，当接收到某一ID或某一数据等符合设定的条件时，进行配置好的操作，例如发送预先设置好的数据或接收列表暂停显示等等。此功能可以模拟通信协议，当接收到协议帧时，发送回复协议等。

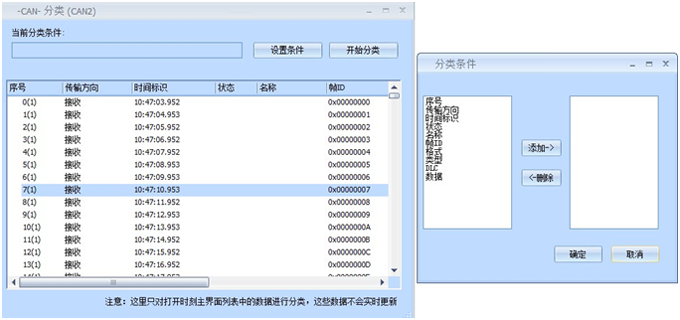

数据分类显示功能
可以将接收到的数据按规则分类，分类后将符合规则的数据合并显示，分类条件极为丰富，极大的方便了数据分级、数据处理。
在校学生做CAN总线学习和开发;
企业事业研发中心项目涉及到CAN总线通信;
做汽车电子企业，可以用于调试、测试或配套Can总线器件;
调试CAN总线的变频器、变流器、伺服驱动等;
替代进口设备上原厂家带的USBCAN设备.

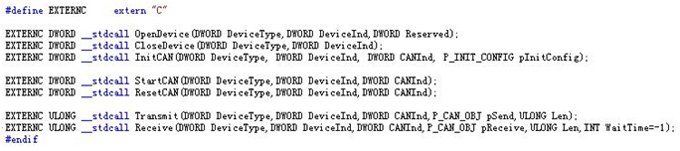

所有型号系列都支持二次开发，支持Windows平台包括WinCE，提供二次开发动态和静态链接库，提供开发例程及例程源代码，库函数使用简单，用户可以很快将我们的USBCAN设备应用到自己的项目中，如果二次开发中遇到问题，我们会提供技术支持；如果用户没有开发能力，可以向我们OEM定制。
提供VB、VC、EVC、 .NET、Labview等例子程序及源代码
- 1.数据传输功能：
一般发送模式：设置ID，数据长度，发送数据内容，设置扩展帧，设置远程帧。可以设定循环发送数据，设置间隔时间，设置循环发送次数，设置ID自动递增，可设定立即开始发送。
列表发送模式：编辑好发送帧之后，可以将数据加入到发送列表，发送列表可添加至少100条帧数据，发送列表中的数据可以同时、循环发送。CAN Pro软件发送列表可以保存。
程序烧写功能：通过CAN发送文件的方式，可以对CAN总线上的设备进行程序烧写功能，比如对汽车ECU进行程序烧写（对于做汽车电子的用户非常有用）。
批量发送数据：用户可以事前编辑好要发送的多个数据包，然后设定好发送时间间隔，就可以连续发送多个数据包（如果调试有时序要求的CAN设备，这个功能非常有用）。
帧统计功能：具有跟德国PEAK PCAN软件界面一样的统计功能，能够按相同帧ID归类显示的功能，并且能实时显示相同ID帧的实时数据、相同ID帧周期（间隔时间）和相同ID帧计数（这个功能对于调试时间要求精确的CAN设备非常有用，可以精确到0.01ms）。
帧存储功能：在接收数据窗口可以同时显示接收数据帧、发送数据帧、事件帧（CAN总线相应的错误），可以将接收的数据存储成文本文件保存。
波特率自动识别功能（新增）：做Can总线设备开发人员和截取已有CAN设备数据的人员，基本遇到过最多的问题就是波特率不匹配问题,不知道自己的单片机设置的波特率是否正确？不知道已有CAN设备上使用的波特到底是多少？那么现在可以解决，通过ECanTools软件，可以自动识别正常工作中的总线上的波特率。详见ECAN Tools波特率自动识别。
2.总线分析功能（对于分析CAN总线干扰和测试CAN总线状态非常有用）
具有总线诊断功能，可以检测到总线错误帧以及总线仲裁丢失位，实现了比较全面的CAN总线分析。
CAN总线状态显示：指示当前CAN总线状态包括：总线正常、被动错误、主动错误、总线挂起。
CAN控制器内部FIFO溢出：某一段时间内的总线报文过于密集，导致USBCAN来不及接收，发生报文丢失。
CAN控制器错误报警：总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。
CAN控制器消极错误：总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。
CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。
CAN控制器总线错误：总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。
CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖最早的报文。
3、协议解析功能（Bas版不支持）
可以解析CanOpen，Devicenet，SAEJ1939协议。（对于控制进口设备、驱动、传感器，做汽车电子的用户会用到这些协议，如果对于这些协议不熟悉的话，那么这个功能可以帮助您加快项目的进程）详见详情页“协议解析” - 高速32位ARM CPU;
PC接口符合USB2.0(兼容USB1.1)全速协议规范;
集成1-2路CAN-bus接口,支持CAN2.0A和CAN2.0B协议，符合ISO/DIS11898规范;
CAN-bus 通讯波特率在 5Kbps~1Mbps 之间任意可编程；
USB 总线电源供电，电流200mA；
CAN-bus 接口采用电气隔离，隔离模块绝缘电压：DC 1000V;
CAN接口EMC等级：接触放电±4KV，群脉冲±1KV;
单通道最高接收数据流量：8000 fps(标准帧)；
支持USB即插即用；
LED指示设备状态和电源
CAN接口有2种形式可选:OPEN4和DB9;
工作温度范围-40至85°C >>>产品介绍视频：
