如何长距离传输CAN总线数据?

我们都知道信号在传输的过程中会随着距离的延长而信号逐渐减弱,当然CAN信号也同样如此,今天小编要跟大家分享的是如何延长CAN总线传输距离,下面跟着小编一起来了解一下吧!

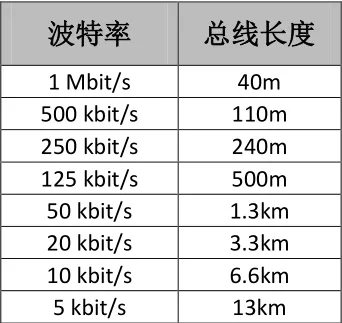

在这里,小编先给大家简单的科普一下。CAN总线使用的是导线,传输的是差分电信号,差分信号虽抗干扰能力强,但是有传输距离的限制,大体来说其通信长度和总线的波特率有关。当导线传输信号的距离过长时,信号会因环境问题(比如电磁、电场所干扰)以及导线本身的阻抗问题出现信号失真。下面是CAN总线通信波特率和传输距离的理论对应关系。


从上表中可以看到,CAN总线理论最远通信距离可达13Km,但是是在波特率只有5K的前提下,带宽比较小,无法在数据量较大的系统中使用,这时如果还想无损的延长CAN总线传输距离,那么我们需要使用CAN光纤中继器来延长通信距离,CAN光纤中继器是将CAN信号转换成光纤信号,然后通过光导纤维进行信号传输。由于是将电信号转成了光信号,而光信号的传播速度是远大于电信号的,所以使用这种方法传输CAN总线数据就没有了通信波特率的限制,而且也不会出现信号被干扰的问题,通信距离最远可达10~20km,这个距离已经几乎可以能满足99%的需要长距离通信的客户需求了。

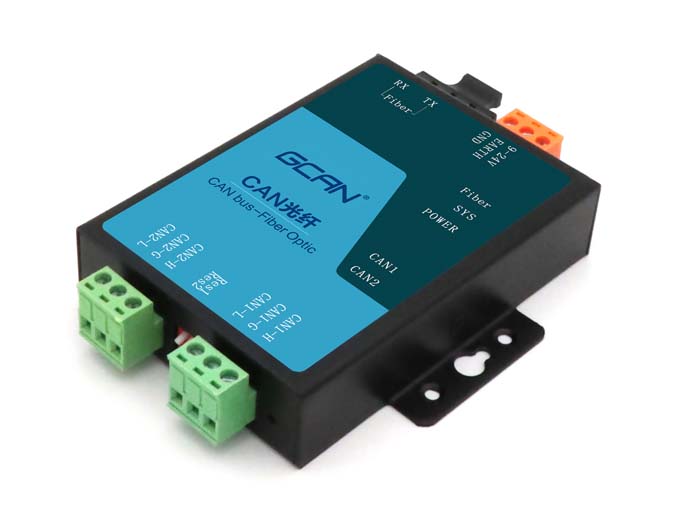

广成科技CAN光纤中继器的产品优势:

1、微秒级延迟,极速转发
由于CAN总线通信要求的实时性较高,而市面上大多数的CAN转光纤设备仅仅是电平转换,其内部并无专用的MCU做处理,所以转发延时一般在几十毫秒,转发稍有延迟将直接导致通信故障。广成科技GCAN-208系列模块使用专用的MCU对信号做处理,数据的转发延时已经优化到了微秒级,所以该系列模块可用于任何CAN总线系统。

2、支持1M波特率,通信速度8000帧/秒
GCAN-208设备CAN总线支持5K~1M所有波特率,且两条CAN总线通信速度在8字节长度下均可达8000帧/秒(数据不足8字节可更高)。使用500K以上波特率的CAN总线数据量往往较大,一般厂家均不支持500K以上波特率的大数据量系统,如将这种设备接到数据量大的系统上,会导致数据阻塞,造成通信故障。

如果您还想了解更多关于广成科技CAN光纤中继器的产品信息,欢迎点击下方产品链接进行查看,您也可以直接拨打在线工程师电话进行咨询!
