如何使用USBCAN分析仪解析汽车的CAN总线数据
众所周知,任何汽车中的核心通信系统都是使用的CAN总线,比如发动机、变速箱、ECU、转向等等之间的通信都是通过CAN总线的,因此,做汽车电子产品开发、汽车解码的工程师往往需要使用USBCAN分析仪对需要的汽车数据进行解析,这里我给大家讲解一下如何使用广成科技USBCAN分析仪解析汽车的CAN总线数据。

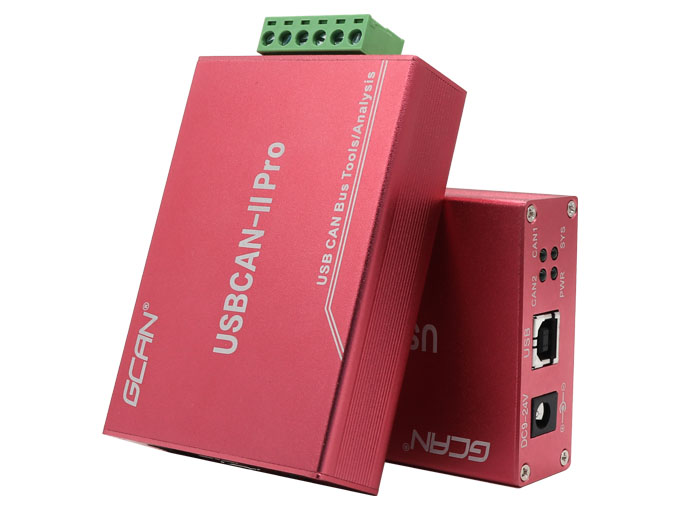

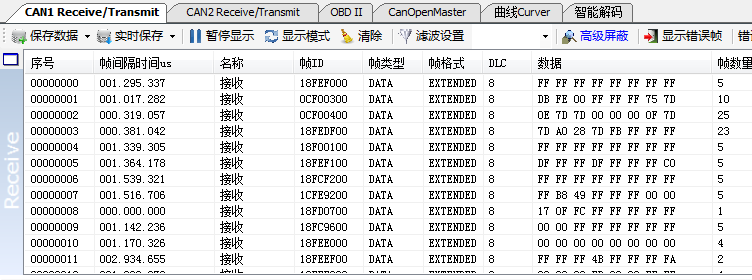

首先,将USBCAN分析仪接到汽车上,设置好波特率后立刻收到了很多看似杂乱无章的数据,根据ECAN Tools软件显示,当前数据量大约3000帧/秒。

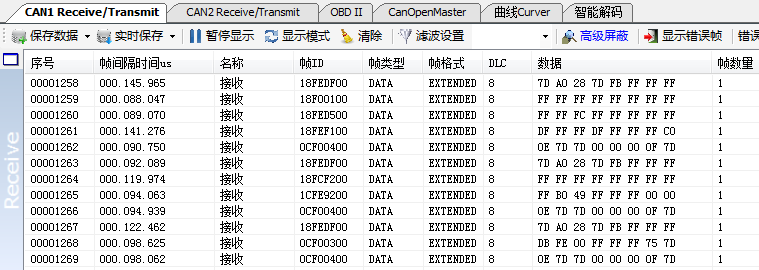

然后ECAN Tools软件的显示模式设置,将显示模式设置成统计模式后,即可将接收到的数据实时的按照帧ID合并到一起,这样数据就清晰了许多。
由于我们想要解析的是车门数据,而此时我们并没有对车门进行操作,所以我们可以先将一直在动的数据全部过滤屏蔽掉。屏蔽掉大量的数据后,操作车门动作,在操作的同时观察数据变化,此时有变化的数据就是车门数据了。由此可见,如果您想要解析一些常用的数据,那么使用我们的USBCAN分析仪配合ECAN Tools软件,解码工作将变得非常简单。

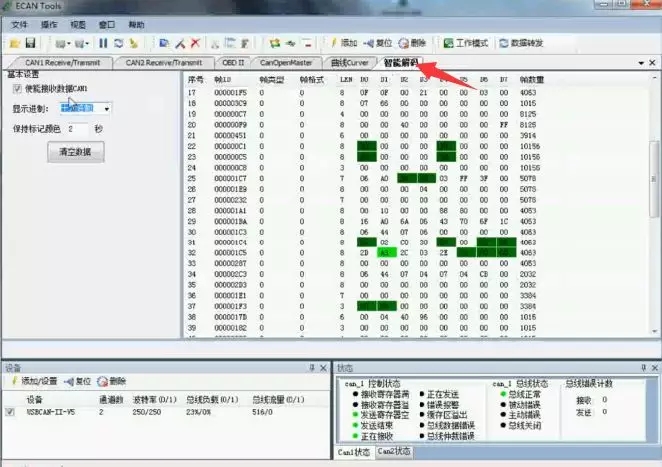

在新版本的ECAN Tools软件中,我们加入了智能解码功能,将数据的变化转变为颜色的变化(如下图)让您更直观方便的分析数据。
在新版本的ECAN Tools软件中,我们加入了智能解码功能,将数据的变化转变为颜色的变化(如下图)让您更直观方便的分析数据。

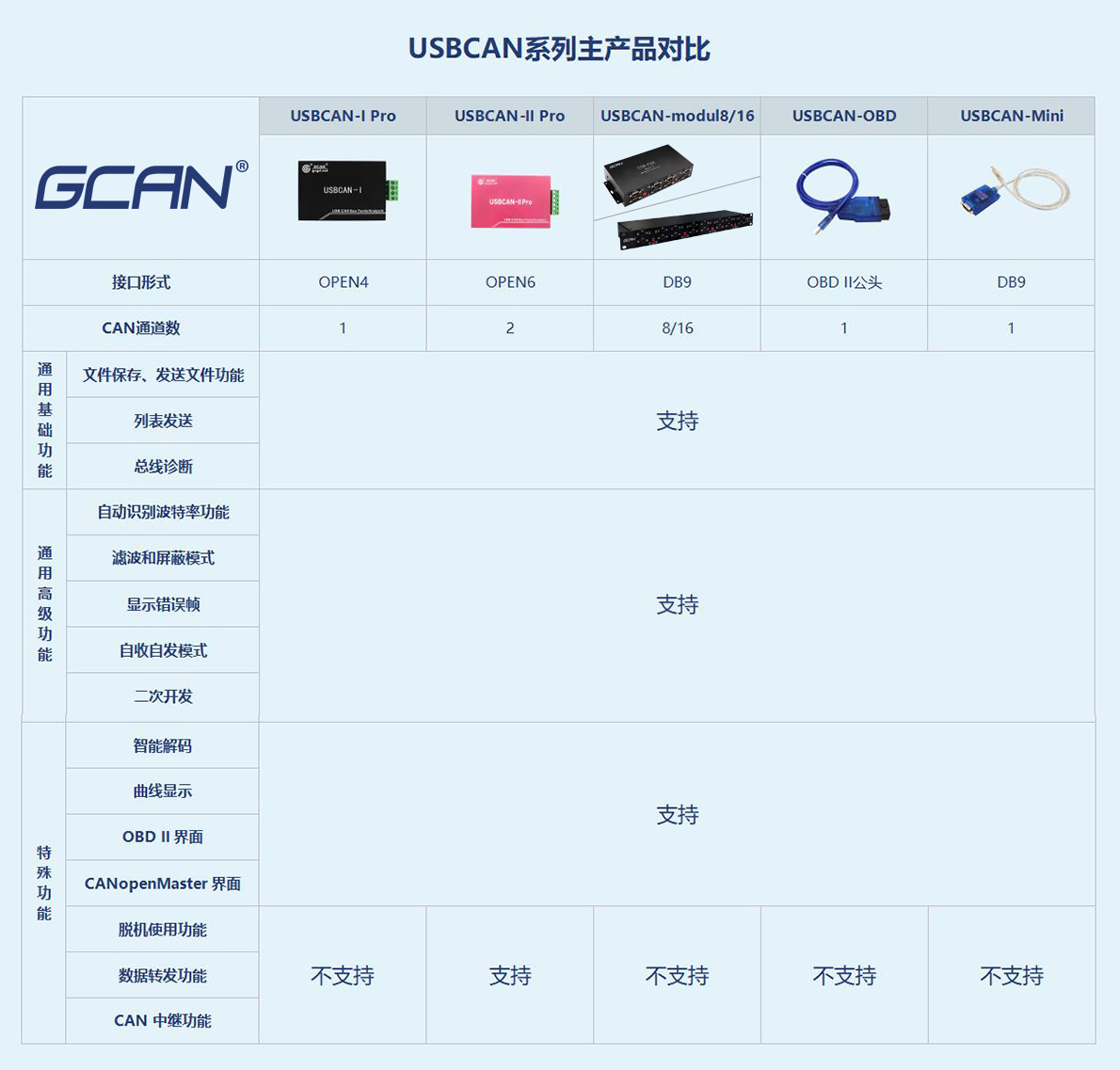

了解了上述USBCAN分析仪的具体实现方法之后,下面通过一个功能选型表更好的帮助你进行产品选型
