CAN转串口转换器使用前是否一定要设置滤波功能
随着CAN总线应用的越来越广泛,与CAN总线相关的各种产品也应运而生,比如:各种单通道、双通道、多通道的CAN分析仪,以及各类网关类产品,今天小编要跟大家分享的是CAN转串口转换器使用前是否一定要给CAN端设置滤波设置,下面跟着小编一起来了解一下吧!
GCAN-201 CAN转串口转换器具有硬件执行验收过滤的能力,这样选择性接收,能够最大 程度上减小自网络的网络负载。滤波模式下,GCAN-201 模块只接收指定帧类型、 帧 ID 范围内的数据。
请注意:GCAN-201 的滤波功能是对 CAN 端发往串口端的数据进行过滤,对串口端发送至 CAN 端的数据不做过滤。

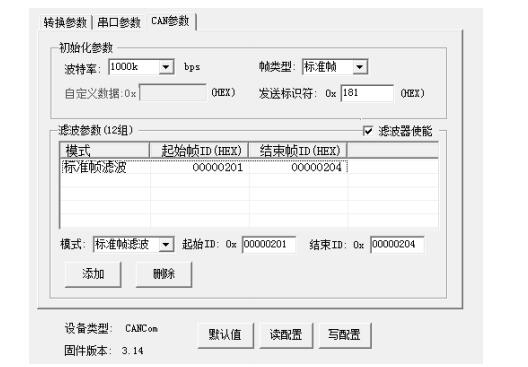

如需启用滤波,则需先勾选“滤波器使能”,之后对滤波参数进行设置。首 先选择模式:扩展帧滤波或标准帧滤波,选择好后设置起始 ID 和结束 ID,在这 两个 ID 之间的帧 ID 均可正常转换,设置完成后点击添加,即可将其添加在滤波 列表中,若不需要某条滤波参数,选中后点击删除即可。滤波参数设置完成后需确认“滤波器使能”处于被勾选状态才能使滤波生效, 否则不开启滤波功能。
请注意:GCAN-201 的滤波功能是对 CAN 端发往串口端的数据进行过滤,对串口端发送至 CAN 端的数据不做过滤。
如需启用滤波,则需先勾选“滤波器使能”,之后对滤波参数进行设置。首 先选择模式:扩展帧滤波或标准帧滤波,选择好后设置起始 ID 和结束 ID,在这 两个 ID 之间的帧 ID 均可正常转换,设置完成后点击添加,即可将其添加在滤波 列表中,若不需要某条滤波参数,选中后点击删除即可。滤波参数设置完成后需确认“滤波器使能”处于被勾选状态才能使滤波生效, 否则不开启滤波功能。

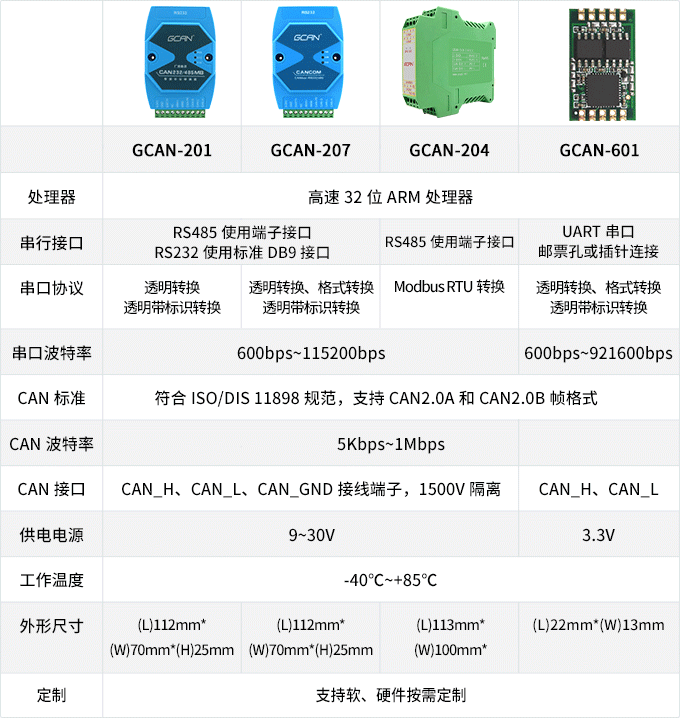

CAN转串口转换器产品选型表:
