广成科技可编程网关系列产品介绍
所谓可编程网关,就是可以通过编程任意实现各类协议的转换,今天小编要跟大家分享的是广成科技可编程系列网关产品介绍,下面跟着小编一起来了解一下吧!

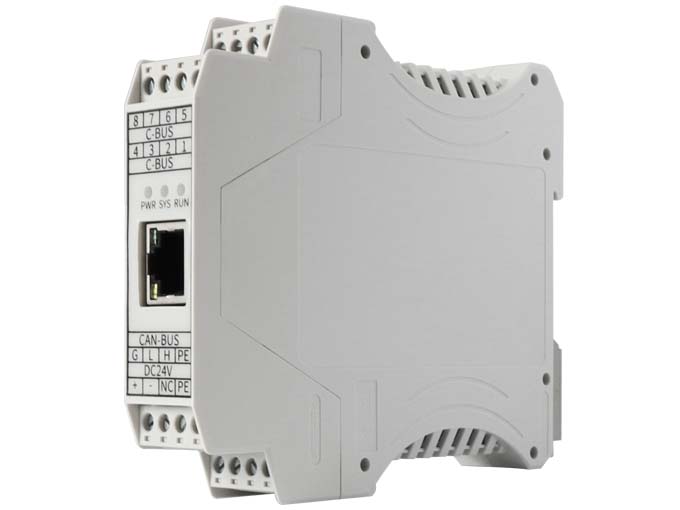

GCAN-GT-410是广成科技推出的一款可编程网关,支持TCP、RS232/485、CAN、UDP等基础协议,同时还支持modbus、CANopen等高级协议。产品使用白色塑料尼龙外壳,可竖向固定到DIN导轨上,占用空间较少,使用起来非常的方便,下面分别跟大家介绍一下这几款产品:
GCAN-41X模块是可自由编程的转换网关模块。该模块不像GCAN-2XX系列模块有固定的转换格式,其数据如何转换完全由用户自己编程决定。因此该系列模块可实现多种特有的功能,如:CANopen主/从 转 Modbus主/从,CANopen主/从 转 1939,CAN转Modbus主,RS485转CANopen主/从,……
广成科技可编程网关的应用场景:
用于RS232/485或以太网转CANopen主站,管理伺服驱动、传感器等各种使用CANopen协议通信的设备。
用于CAN转CAN,如CANopen转1939、15765转1939等等。
用于以太网转CAN,模块将CAN数据解析后通过以太网发送给上位机。
用于CANopen从站转RS485或以太网,使下位机接入CANopen网络。
广成科技可编程网关应用案例:

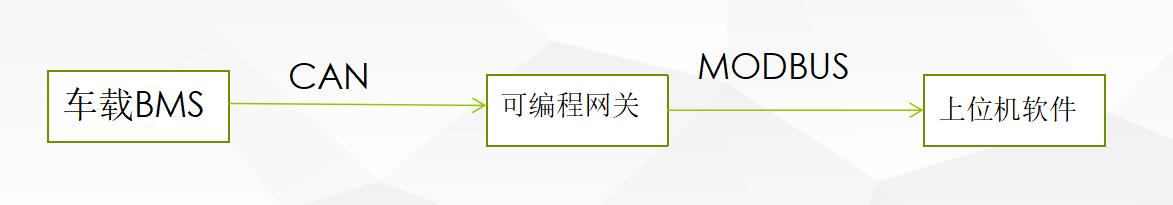

1、客户需求:需要一个网关,将CAN通信转换成modbus通信给上位机。CAN通信是车载BMS系统,modbus是客户开发的上位机软件。且数据需要转换及运算,传统网关无此功能。故使用可编程网关。
GCAN-GT-410是广成科技推出的一款可编程网关,支持TCP、RS232/485、CAN、UDP等基础协议,同时还支持modbus、CANopen等高级协议。产品使用白色塑料尼龙外壳,可竖向固定到DIN导轨上,占用空间较少,使用起来非常的方便,下面分别跟大家介绍一下这几款产品:
下图是可编程网关系列产品选型表:
选型表
型号 | GCAN-410 | GCAN-412 | GCAN-413 | GCAN-414 | GCAN-415 | GCAN-419 |
---|---|---|---|---|---|---|
CAN接口 | 1路(CAN2.0) | 2路(CAN2.0) | 2路(CAN2.0) | 4路(CAN2.0) | 2路(CAN2.0) | 3路(CAN2.0) |
接口 形式 | open4端子 | open4端子 | open4端子 | open4端子 | open4端子 | open4端子 |
RS232接口 | 1路 | 1路 | 1路 | / | 1路 | 1路 |
接口 形式 | open4端子 | open4端子 | RJ45 | / | open4端子 | RJ45 |
RS485接口 | 1路 | / | 2路 | / | 1路 | 2路 |
DI | / | / | 12路(数字来输入 PNP ) | / | / | 16路(数字来输出 PNP) |
DO | / | / | 8路(数字来输出 PNP) | / | / | / |
继电器输出 | / | / | / | / | / | 16路 |
WIFI | / | / | / | / | 1路(支持TCP,静态IP) | / |
4G | / | / | / | / | 1路(全网通,支持TCP/UDP,静态IP) | / |
CANopen | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 |
modbus TCP | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 | 支持主从站 |
modbus RTU | 支持主从站 | 支持主从站 | 支持主从站 | / | 支持主从站 | 支持主从站 |
外壳尺寸 | 111.5*99.6*22.3 | 111.5*99.6*22.3 | 111.5*99.6*45 | 111.5*99.6*22.3 | 111.5*99.6*45 | 111.5*99.6*89.4 |
查看手册 | 用户手册 | 用户手册 | 用户手册 | 用户手册 | 用户手册 | 用户手册 |
点击购买 | 购买 | 购买 | 购买 | 购买 | 购买 | 购买 |
GCAN-41X模块是可自由编程的转换网关模块。该模块不像GCAN-2XX系列模块有固定的转换格式,其数据如何转换完全由用户自己编程决定。因此该系列模块可实现多种特有的功能,如:CANopen主/从 转 Modbus主/从,CANopen主/从 转 1939,CAN转Modbus主,RS485转CANopen主/从,……
广成科技可编程网关的应用场景:
用于RS232/485或以太网转CANopen主站,管理伺服驱动、传感器等各种使用CANopen协议通信的设备。
用于CAN转CAN,如CANopen转1939、15765转1939等等。
用于以太网转CAN,模块将CAN数据解析后通过以太网发送给上位机。
用于CANopen从站转RS485或以太网,使下位机接入CANopen网络。
广成科技可编程网关应用案例:
1、客户需求:需要一个网关,将CAN通信转换成modbus通信给上位机。CAN通信是车载BMS系统,modbus是客户开发的上位机软件。且数据需要转换及运算,传统网关无此功能。故使用可编程网关。

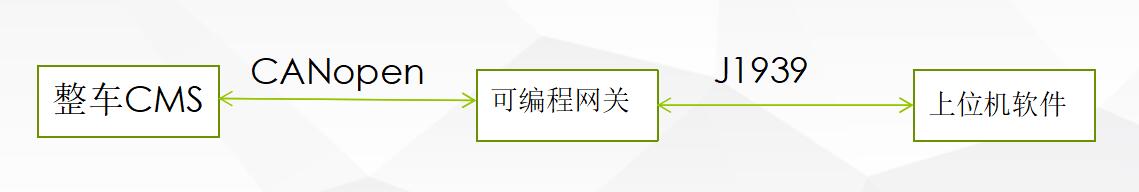

2、客户需求:客户承接了冬奥小镇轻轨车项目,他们的设备要和整车系统对接,但是整车CMS系统是CANopen协议,他们设备是J1939协议,需要一个转换网关。市面上支持CANOPEN协议的设备本来就少,更何况是网关,所以使用我们的可编程网关。
3、客户需求:海上风电项目,客户想要把机侧变流器和网侧变流器的数据,进行转换发送给CANOPEN主站,机侧变流器和网侧变流器是普通CAN,所以这个项目即涉及数据转换又涉及协议转换。故使用可编程网关。
