介绍一下双通道USBCAN分析仪自动识别波特率功能

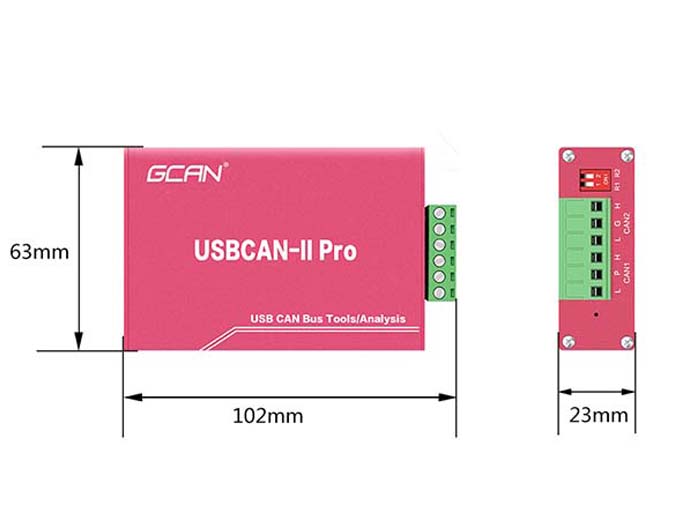

今天小编要跟大家分享的是广成科技双通道USBCAN分析仪的自动识别波特率功能。


双通道USBCAN分析仪自动识别波特率有“普通静默模式识别”和“增强模式识别”两种模式可供选择。“普通静默模式识别”的环境要求为,CAN 总线上至少有两个被测设备且互相之间可以正常通讯,要求总线上有活跃的 CAN 数据。“增强模式识别”的环境要求为,被测设备上电且 CAN 通道工作正常,但不要求设备主动发送 CAN 数据,也不要求总线上有活跃的 CAN 数据。

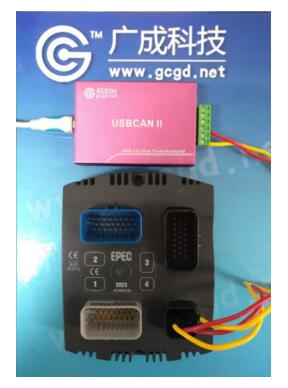

广成科技双通道USBCAN分析仪检测其他CAN节点的未知波特率,接线方法为CANH接CANH、CANL接CANL,此时双通道USBCAN分析仪的一通道终端电阻拨码开关已拨下,其他CAN节点的CANL与CANH之间添加了一个120欧姆电阻。环境搭好后打开ECANTools软件。

波特率自动识别功能按检索范围的不同,可分为两种模式:A.标准波特率识别(对标准的CAN波特率进行一一识别), B.全范围波特率识别(手动输入识别范围,软件将对范围内的波特率进行全面匹配)。例如,某CAN总线系统的波特率未知,使用标准波特率识别显示“没有找到合适的波特率”时,您可在“全范围识别”区域设置波特率从5kbps识别到1000kbps,即可识别到所需的波特率。

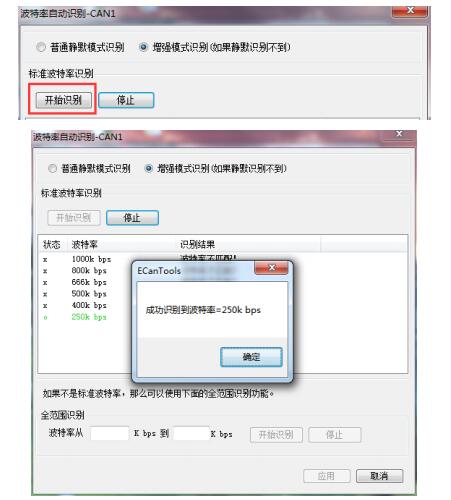

A. 标准波特率识别截图:

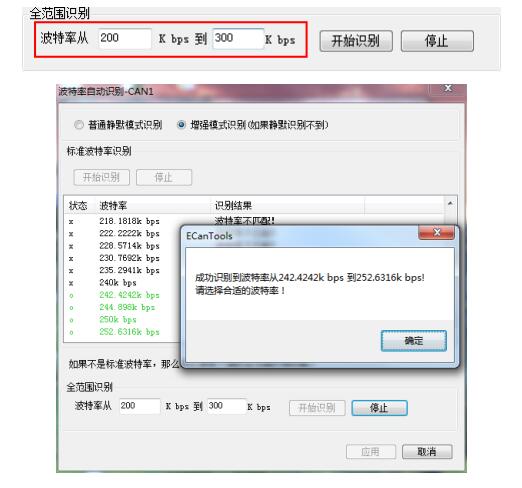

B. 全范围波特率识别截图:

如果标准波特率识别不到未知节点的波特率,可使用全范围波特率进行进一步识别。本功能有助于帮助工程师修正新开发设备的波特率偏差。
