聊一聊usbcan-obd设备的汽车数据解析功能

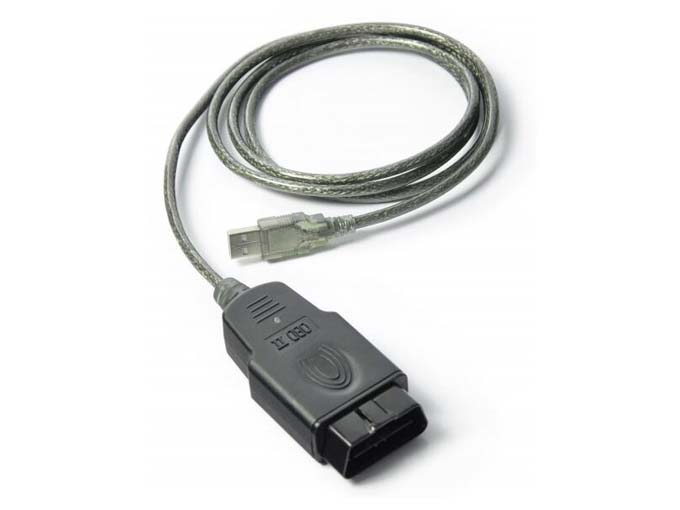

usbcan-obd设备是集成 1 路 CAN 接口的便携式 CAN-bus 总线通讯接口卡。该型号 CAN 卡是广成科技专为汽车电子开发或汽车故障诊断用户设计,使用usbcan-obd设备便携式 CAN 接口卡,PC 可以通过 USB 接口快速连接至汽车 OBD接口中的 CAN-bus 网络,使 PC 可以构成汽车 CAN-bus 网络中数据处理、数据采集的 CAN-bus 网络控制节点。

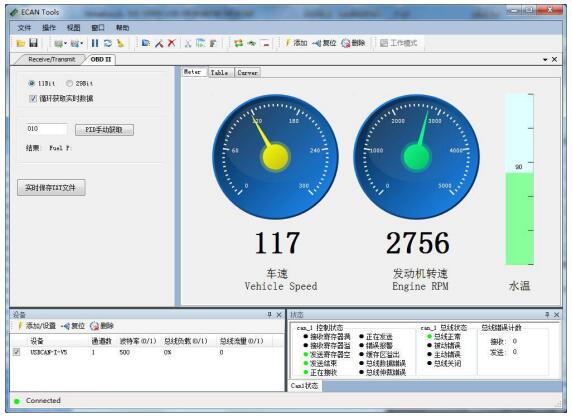

usbcan-obd设备可以使用ECANTools软件的汽车信号解析功能。使用该设备接入汽车OBD接口即可将汽车内部部分传感器的实际数值解析出来,信号解析功能仅支持家用汽油车ISO15765协议。车速、转速、水温可通过软件仪表盘显示。
用户可通过此界面直观的看到汽车当前实时车速、转速和水温的具体数值,便于用户校对汽车仪表盘数值是否准确。

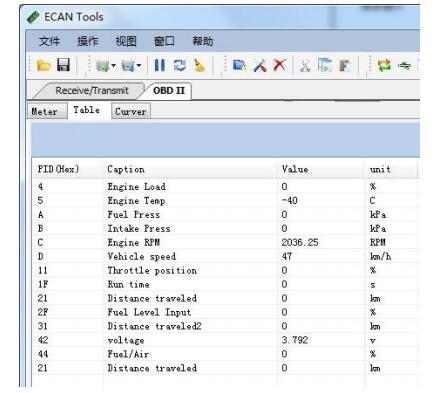

usbcan-obd设备还可以读取、解析、清除汽车的故障码,解析ISO15765协议中规定的汽车传感器数据包括:发动机转速、冷却液温度、车辆速度、电压、进气歧管压力、进气温度、空气流速、节气门位置、氧传感器电压、燃油压力等等。并且以上这些数据的数值变化可以实时保存在电脑中。标准协议中描述的其他数据可通过左侧输入PID手动获取其具体数值。
用户可以通过usbcan-obd设备此功能直观的看出汽车内部部分传感器的具体数值并基于这些数据诊断汽车各传感器状态是否正常。用户还可直观的比较某些传感器数值的变化规律和多种传感器数值之间进行比较。

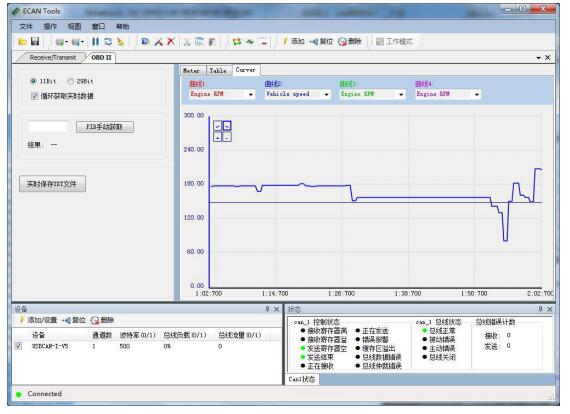

以上数据数值变化也可通过曲线实时显示其变化轨迹,如下图所示。
用户最多可选择四个变量在同一界面同时显示。用户可以通过曲线功能选择最多四个关心的变量,通过观察曲线的方式实时了解每个数据的变化,并且还可直观的比较多个数值之间的相对变化,可用于调整发动机怠速时转速、扭矩等。

如果您还想了解更多关于
usbcan-obd设备功能信息,欢迎点击下方产品链接进行查看,您也可以直接拨打在线工程师电话进行咨询!
