双通道USBCAN分析仪如何使用自动识别波特率功能
今天小编要跟大家分享的是广成科技的双通道USBCAN分析仪如何使用自动识别波特率功能,下面跟着小编一起来了解一下吧!
如您不清楚目标设备的波特率,可使用广成科技双通道USBCAN分析仪的自动识别波特率功能。自动识别波特率有“普通静默模式识别”和“增强模式识别”两种模式可供选择。“普通静默模式识别”的环境要求为,CAN 总线上至少有两个被测设备且互相之间可以正常通讯,要求总线上有活跃的 CAN 数据。“增强模式识别”的环境要求为,被测设备上电且 CAN 通道工作正常,但不要求设备主动发送 CAN 数据,也不要求总线上有活跃的 CAN 数据。
请注意,对于汽车的CAN总线系统,请选择“普通静默模式识别”来识别波特率。使用“增强模式识别”可能会造成车辆仪表报错。
双通道USBCAN分析仪的波特率自动识别功能按检索范围的不同,可分为两种模式:A.标准波特率识别(对标准的CAN波特率进行一一识别), B.全范围波特率识别(手动输入识别范围,软件将对范围内的波特率进行全面匹配)。例如,某CAN总线系统的波特率未知,使用标准波特率识别显示“没有找到合适的波特率”时,您可在“全范围识别”区域设置波特率从5kbps识别到1000kbps,即可识别到所需的波特率。

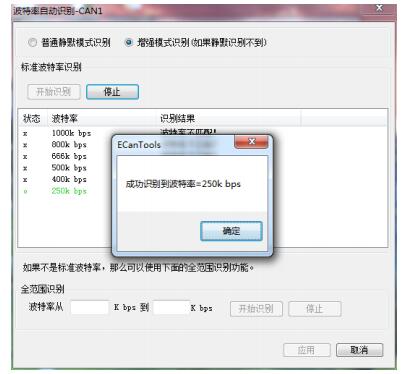

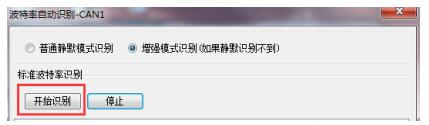

1、标准波特率识别截图

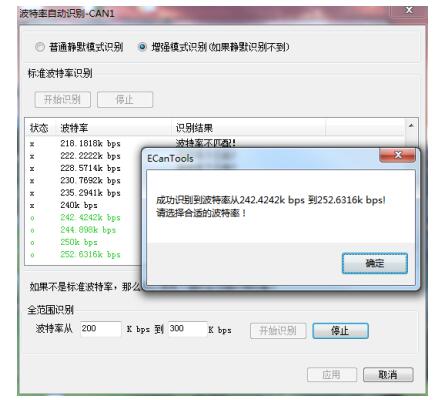

2、全范围波特率识别截图
如果标准波特率识别不到未知节点的波特率,可使用全范围波特率进行进一步识别。本功能有助于帮助工程师修正新开发设备的波特率偏差
以上就是小编为大家介绍的关于广成科技双通道USBCAN分析仪自动识别波特率功能的介绍,想了解更多关于双通道USBCAN分析仪的相关产品信息,欢迎点击下方产品链接进行查看,您也可以直接拨打在线工程师电话进行咨询!
