如何使用光纤转CAN模块延长CAN总线通信距离呢?

相信大家一定都遇到过这样的问题,当两个节点之间距离过远时容易导致CAN总线无法通信,在CAN通信过程中非常容易受到干扰而影响通信质量。不要担心,广成科技的光纤转CAN模块完全可以帮助你解决上述问题,下面小编将为大家进行详细介绍!

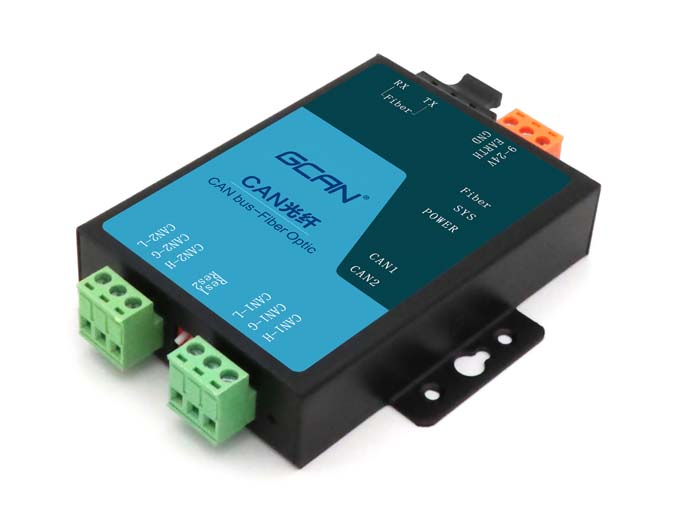

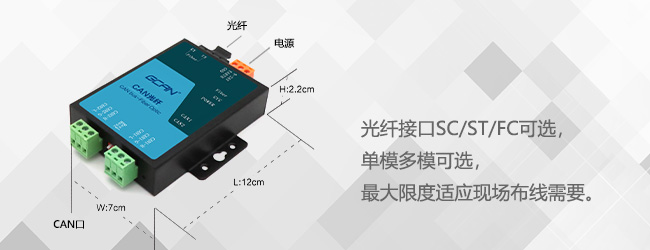

广成科技的这款光纤转CAN模块,设备光纤端口为标准光纤接口,且单模、多模、SC、ST、FC可自由选择,该模块可将CAN总线数据透明、无损的转换成光信号,再将光信号透明、无损的解析成CAN总线数据。

光纤转CAN模块的连接方式有四种:环网式连接、点对点连接、多点间互联、多地多节点手拉手连接

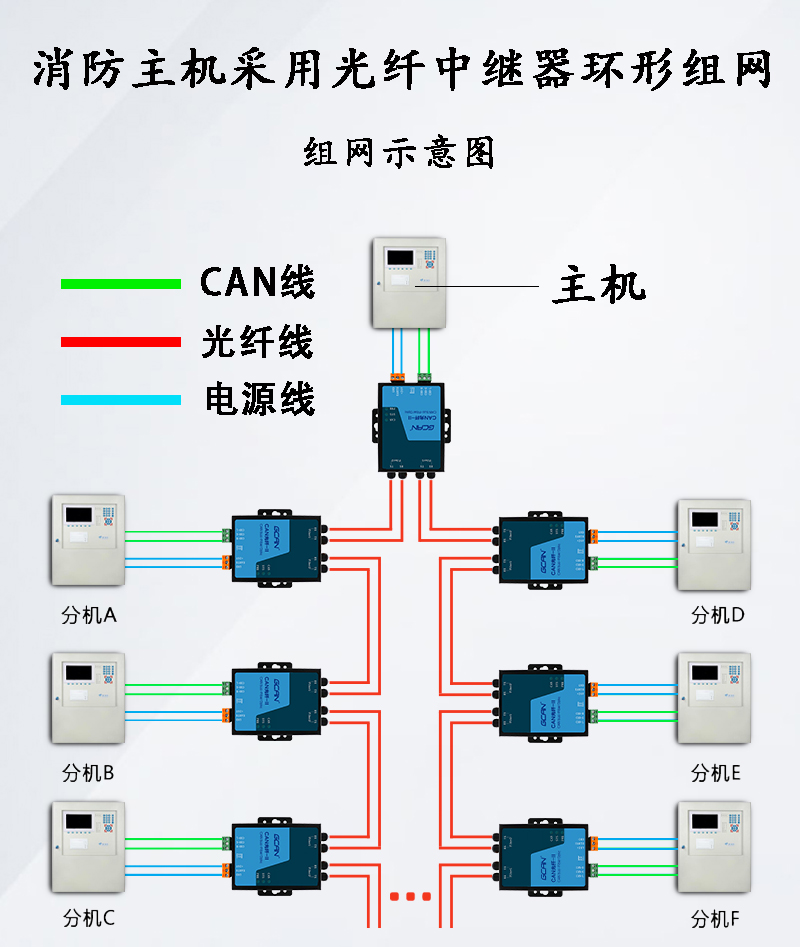

环网式连接

使用GCAN-208-2-F(双路光纤模块)环网专用的光纤中继器,可以实现多台消防设备需要连接的时候进行环形组网。每台主机只需要使用一台GCAN-208-2-F设备,主机上的CAN总线经过光纤转换器转成光信号,然后光纤转换器的另一端用光纤线进行手拉手式环形连接 ,组成一个闭环网络。该方案可以实现总线网络内所有主机数据共享,并且在任何一台主机的CAN接口上可以接收到其他所有节点的CAN数据,进而任何报警信息都能在第一时间知晓。

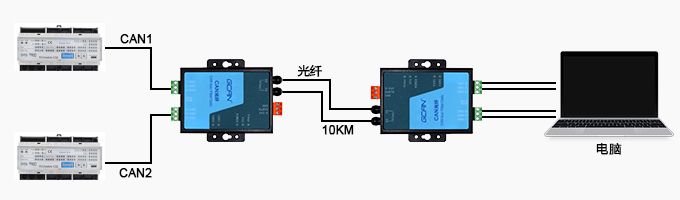

点对点连接

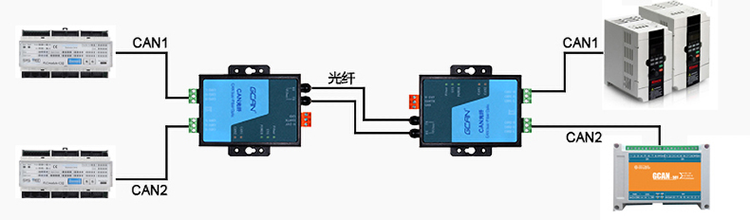

两个PLC设备分别接到光纤CAN的两条CAN总线,分别控制远端节点的两个设备(CAN1与CAN1通信,CAN2与CAN2通信)
应用场合:某些单独分散的总线节点间需要远距离通讯,或者受干扰严重需要电气隔离

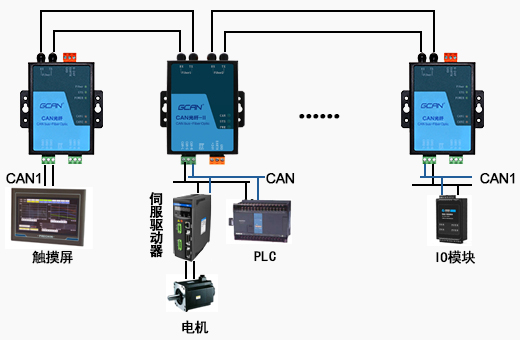

多点间互联

使用一台或多台设备与远端的多台设备通信,实现状态监控、远程控制、信息数据采集等。
应用场合:多个总线节点间需要远距离通讯,或者多个节点间需要完全的电气隔离抗干扰

多地多节点手拉手连接

使用GCAN-208-1(单路光纤模块)与若干GCAN-208-2(双路光纤模块)组成光纤连接网络可将多处的CAN总线网络连接到一起并将CAN数据通过光纤传给网络上的各个节点。使用这种连接方式可以将多地不同的CAN总线网络连接到一起组成一个新的CAN总线网络实现集中采集与控制。

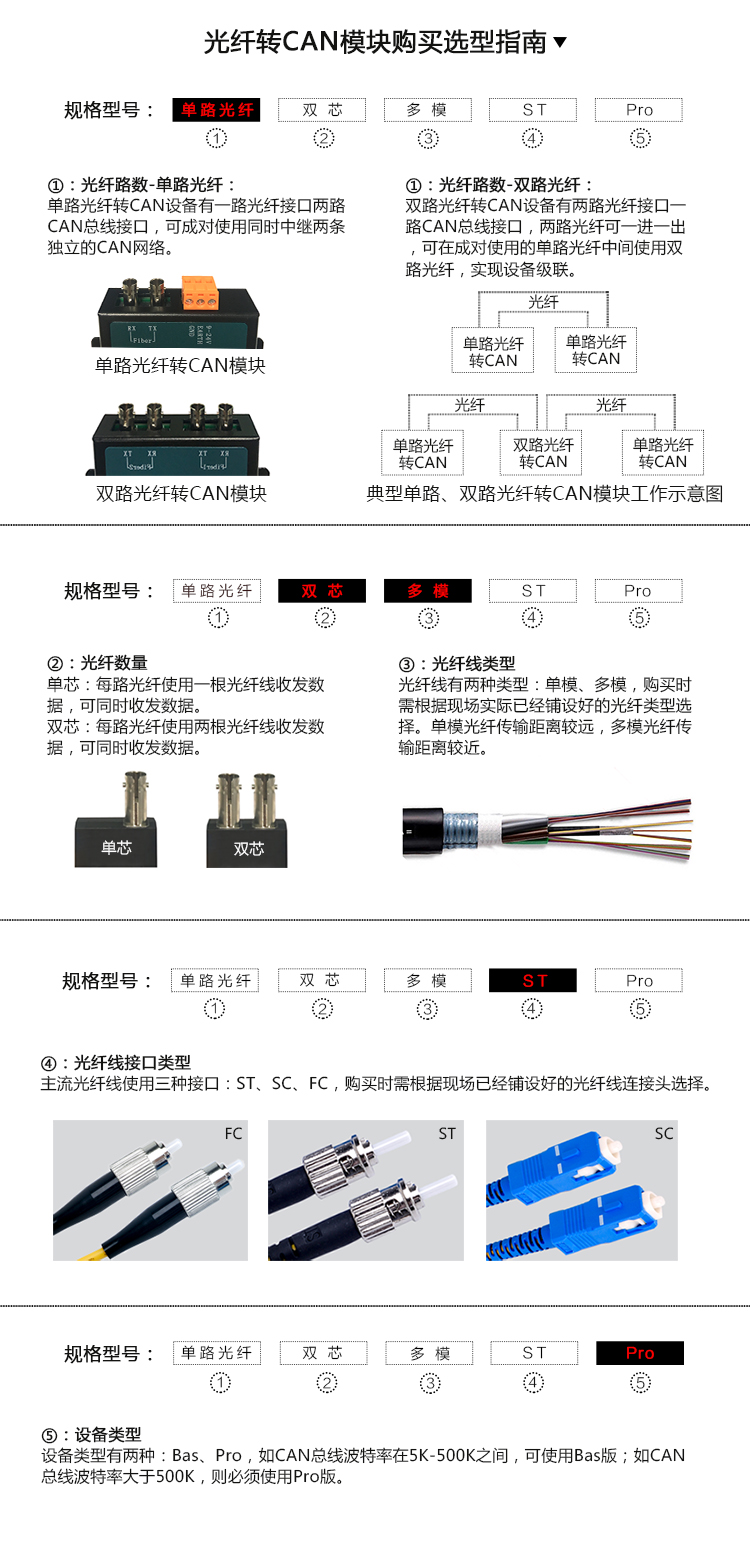

光纤转CAN模块购买选型指南

想了解更多关于光纤转CAN模块的产品信息,欢迎点击下方产品链接进行查看,您也可以直接拨打在线工程师电话进行咨询!
